SDAW32X20X10SB नया एयरटैक अल्ट्रा-थिन एयर न्यूमेटिक सिलेंडर
उत्पाद अवलोकन

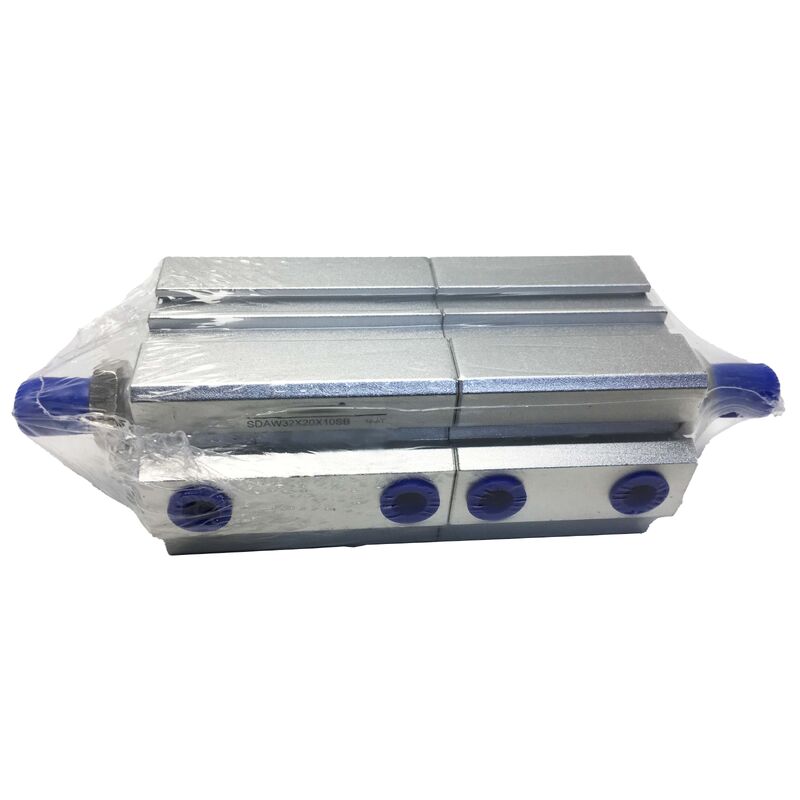

एयरटैक SDAW32X20X10SB एक डुप्लेक्स-एंड कॉम्पैक्ट सिलेंडर है — एक मल्टी-पोजीशन न्यूमेटिक एक्चुएटर जो एक कॉम्पैक्ट यूनिट में दो स्ट्रोक को जोड़ता है। यह अभिनव डिज़ाइन तीसरी स्थिति की क्षमता जोड़ता है, जिससे सिलेंडर अपनी यात्रा के दौरान तीन अलग-अलग स्थितियों पर रुक सकता है और पकड़ सकता है: पहली स्ट्रोक एंड, दूसरी स्ट्रोक एंड, और मध्य स्थिति जहां दोनों स्ट्रोक रद्द हो जाते हैं।
32 मिमी बोर के साथ जो मध्य-श्रेणी स्वचालन कार्यों के लिए उपयोगी थ्रस्ट आउटपुट प्रदान करता है, इस कॉन्फ़िगरेशन में 20 मिमी का प्राथमिक स्ट्रोक और 10 मिमी का द्वितीयक स्ट्रोक है, जो इसे एक ही एक्चुएटर बॉडी से मोटे और महीन दोनों तरह की स्थितिगत गतियों की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है। अंतर्निहित चुंबक यांत्रिक लिमिट स्विच के बिना बाहरी स्थिति संवेदन को सक्षम बनाता है।
मुख्य विनिर्देश
| पैरामीटर |
मान |
| सिलेंडर प्रकार |
डुप्लेक्स-एंड कॉम्पैक्ट (अल्ट्रा-थिन, मल्टी-पोजीशन) |
| बोर |
32 मिमी |
| स्ट्रोक 1 |
20 मिमी |
| स्ट्रोक 2 |
10 मिमी |
| स्थिति गणना |
3 (स्ट्रोक 1 एंड / मध्य / स्ट्रोक 2 एंड) |
| अभिनय प्रकार |
डबल एक्टिंग |
| चुंबक |
अंतर्निहित (चुंबक के साथ) |
| रॉड थ्रेड |
पुरुष (आंतरिक दांत) |
| पोर्ट थ्रेड |
पीटी |
| संचालन दबाव |
0.1 - 0.9 एमपीए (डबल एक्टिंग) |
| पिस्टन गति |
30 - 500 मिमी/सेकंड |
| संचालन तापमान |
−10°C से +80°C |
| बॉडी सामग्री |
एल्यूमीनियम मिश्र धातु (हार्ड एनोडाइज्ड) |
निर्माण विवरण
एयरटैक के स्थापित SDA कॉम्पैक्ट सिलेंडर आर्किटेक्चर पर निर्मित, SDAW32X20X10SB में शामिल हैं:
- बॉडी और कवर: एल्यूमीनियम मिश्र धातु सिलेंडर ट्यूब जिसमें असाधारण घर्षण प्रतिरोध के लिए हार्ड-एनोडाइज्ड बोर सतह है
- असेंबली: प्रोजेक्टिंग स्क्रू के बिना लो-प्रोफाइल डिज़ाइन के लिए रिवेटेड संरचना
- पिस्टन सील: सेल्फ-लुब्रिकेशन के लिए एकीकृत तेल जलाशय के साथ विषम दो-तरफ़ा सील संरचना
- चुंबक: संपर्क रहित स्थिति का पता लगाने के लिए अंतर्निहित पिस्टन चुंबक
- पोर्ट थ्रेड: एशियाई बाजार कॉन्फ़िगरेशन के लिए पीटी (समानांतर टेपर) थ्रेड मानक
तीन-स्थिति संचालन
SDAW डुप्लेक्स-एंड सिलेंडर स्वतंत्र दबाव नियंत्रण के माध्यम से तीन स्थितियाँ प्राप्त करता है:
- स्थिति 1 (20 मिमी विस्तारित): प्राथमिक कक्ष को दबाव दें, द्वितीयक को बाहर निकालें
- स्थिति 2 (मध्य): स्थिर मध्यवर्ती स्थिति के लिए दोनों कक्षों को एक साथ दबाव दें
- स्थिति 3 (सिकुड़ा हुआ): द्वितीयक कक्ष को दबाव दें, प्राथमिक को बाहर निकालें
इस नियंत्रण योजना के लिए मध्य-स्थिति होल्ड के लिए बंद-केंद्र स्थिति वाले 5/3-वे डायरेक्शनल वाल्व की आवश्यकता होती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या SDAW32X20X10SB एक मध्य स्थिति प्राप्त कर सकता है जो निरंतर हवा के दबाव के बिना भी स्थिर रहती है?
नहीं। मध्य-स्थिति दोनों कक्षों में एक साथ संतुलित हवा के दबाव से बनी रहती है। यदि हवा की आपूर्ति बंद हो जाती है, तो सिलेंडर स्थिर नहीं रहेगा। निरंतर हवा के बिना पकड़ी गई मध्य-स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए, एक यांत्रिक लॉकिंग सिलेंडर या आंतरिक ब्रेक वाले सिलेंडर की आवश्यकता होती है।
Q2: SDAW32X20X10SB के अंतर्निहित चुंबक के साथ कौन से ऑटो स्विच प्रकार संगत हैं?
एयरटैक की CS1 श्रृंखला और समकक्ष चुंबकीय रीड स्विच, साथ ही संगत ब्रैकेट और सेंसिंग रेंज वाले सॉलिड-स्टेट हॉल-इफेक्ट स्विच। चयनित स्विच की ऑपरेटिंग रेंज चुंबक क्षेत्र की ताकत को कवर करती है और 32 मिमी बोर ग्रूव आयामों से मेल खाती है, इसकी पुष्टि करें।
Q3: सिलेंडर बहुत धीरे चल रहा है। क्या आपूर्ति दबाव को 0.9 एमपीए से ऊपर बढ़ाकर पिस्टन की गति बढ़ाई जा सकती है?
0.9 एमपीए से ऊपर संचालन से सील क्षति का खतरा होता है और यह डिजाइन सीमाओं से अधिक हो जाता है। गति को फ्लो कंट्रोल वाल्व (मीटर-आउट प्रकार) का उपयोग करके प्रत्येक पोर्ट पर हवा के प्रवाह दर के माध्यम से बेहतर ढंग से नियंत्रित किया जाता है। 30-500 मिमी/सेकंड के ऑपरेटिंग रेंज के भीतर वांछित पिस्टन गति निर्धारित करने के लिए निकास प्रवाह को समायोजित करें।
Q4: मध्य स्थिति दोहराने योग्य नहीं है — सिलेंडर प्रत्येक चक्र में थोड़े अलग बिंदुओं पर रुकता है। इसका कारण क्या है?
मध्य-स्थिति दोहराव दोनों कक्षों में संतुलित दबाव पर निर्भर करता है। चक्रों के बीच आपूर्ति दबाव, निकास बैक प्रेशर, या लोड स्थिति में भिन्नता संतुलन बिंदु शिफ्ट का कारण बनती है। स्थिर दबाव विनियमन और समय ऑफसेट के बिना एक साथ पोर्ट दबाव सुनिश्चित करें। प्रत्येक कक्ष में छोटे बफर टैंक जोड़ने से दबाव में उतार-चढ़ाव को कम किया जा सकता है।
Q5: SDAW32X20X10SB को किस स्नेहन की आवश्यकता है?
विषम दो-तरफ़ा पिस्टन सील में एक एकीकृत तेल जलाशय होता है जो साफ, शुष्क या न्यूनतम रूप से चिकनाई वाले संपीड़ित हवा के साथ सामान्य संचालन के लिए स्व-स्नेहन प्रदान करता है। मानक औद्योगिक संपीड़ित हवा के लिए किसी बाहरी स्नेहन की आवश्यकता नहीं है। यदि लुब्रिकेटर का उपयोग कर रहे हैं, तो बहुत कम सांद्रता पर हल्का टरबाइन तेल का उपयोग करें — अत्यधिक स्नेहन सील के खराब होने को तेज करता है। सिलिकॉन-आधारित स्नेहक का उपयोग न करें।
