| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 3RT2027-1AP00 |

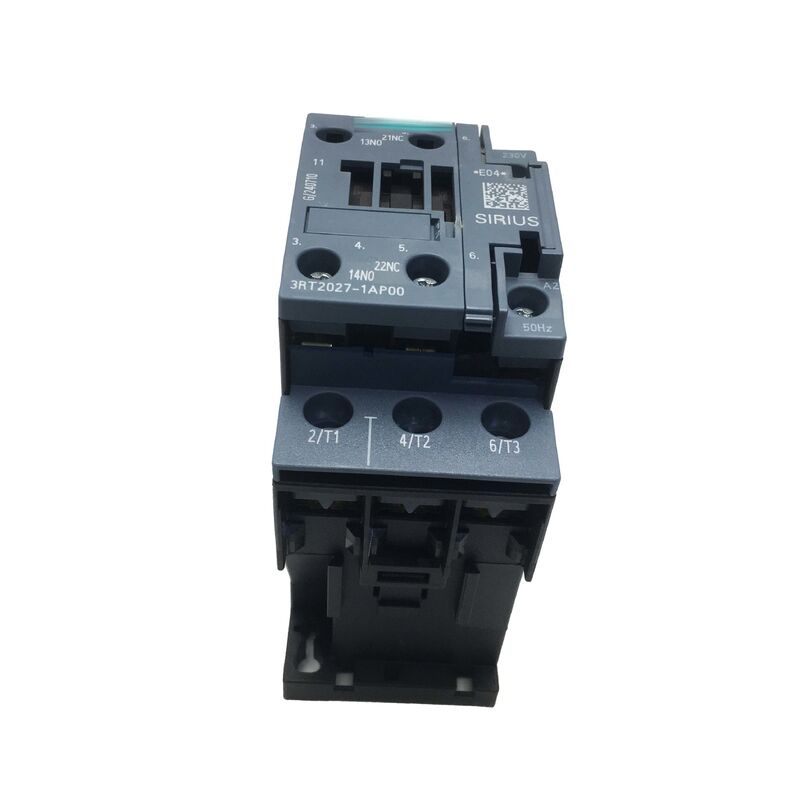

Siemens 3RT2027-1AP00 एक 3-पोल पावर संपर्ककर्ता है जो SIRIUS 3RT2 श्रृंखला से है, जिसे औद्योगिक मशीनरी, उत्पादन लाइनों में AC प्रेरण मोटर्स को स्विच करने के लिए डिज़ाइन किया गया है,और भवन सेवाओं की स्थापना32 ए रेटिंग और 400 वी पर 15 किलोवाट की क्षमता के साथ, यह कन्वेयर ड्राइव, पंप मोटर, कंप्रेसर और एचवीएसी सिस्टम सहित मध्यम आकार के अनुप्रयोगों के लिए मोटर स्विचिंग आवश्यकताओं को संभालता है।
भाग संख्याः3RT2027-1AP00
निर्माता:सीमेंस एजी
उत्पाद परिवार:SIRIUS 3RT2
प्रकारः3-ध्रुवीय शक्ति संपर्ककर्ता (एसी मोटर स्विचिंग)
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 3RT2027-1AP00 |
| निर्माता | सीमेंस |
| उत्पाद श्रृंखला | SIRIUS 3RT2 |
| उपयोग श्रेणी | AC-3e / AC-3 |
| मुख्य संपर्क विन्यास | 3 NO (3-पोल) |
| नामित करंट (AC-3, 400V) | 32 ए |
| मोटर रेटिंग | 15 kW @ 400V / 7.5 kW @ 230V |
| एसी-1 करंट (गैर प्रेरक) | 50 ए तक |
| कॉइल वोल्टेज | 230V AC, 50 Hz |
| एकीकृत सहायक | 1 NO + 1 NC |
| आकार | S0 |
| संबंध | स्क्रू टर्मिनल |
| इन्सुलेशन वोल्टेज (यूआई) | 690 वी |
| आवेग वोल्टेज का सामना करें | 6 केवी |
| सुरक्षा का स्तर | IP20 |
| परिवेश का तापमान | −25°C से +60°C ( +40°C से ऊपर के साथ) |
| यांत्रिक जीवन | 10 मिलियन से अधिक ऑपरेशन |
| प्रमाणपत्र | IEC, UL, CSA, CE, CCC, RoHS |
| वजन | लगभग 0.46 किलो |
| आयाम (H×W×D) | 85 × 45 × 97 मिमी |
एसी-3 (और बढ़ाया एसी-3ई) उपयोग श्रेणी, गिलहरी-पिंजरे प्रेरण मोटर को शुरू करने और रोकने के लिए संपर्ककर्ता के डिजाइन स्विचिंग कर्तव्य को परिभाषित करती है।इसमें पूर्ण लॉक रोटर वर्तमान के तहत बंद करना और चलती गति पर खोलना शामिल है - सबसे आम औद्योगिक मोटर स्विचिंग कर्तव्य.
32A AC-3 रेटिंग से पता चलता है कि संपर्ककर्ता स्टार्टअप के दौरान संबंधित इनरश करंट को संभालने के दौरान चलती गति पर 32A तक ड्राइंग करने वाले मोटर्स को स्विच कर सकता है।प्रतिरोध भार जैसे कम मांग वाले अनुप्रयोगों के लिए, एसी-1 रेटिंग 50 ए तक के संचालन की अनुमति देती है।
3RT2 संपर्ककर्ता में मानकीकृत यांत्रिक आयाम और इंटरफेस हैं जो SIRIUS मॉड्यूलर सिस्टम के साथ संरेखित होते हैं। यह संगत घटकों के साथ प्रत्यक्ष एकीकरण की अनुमति देता हैः
यह मॉड्यूलर दृष्टिकोण डिजाइन जटिलता, वायरिंग समय को कम करता है और नियंत्रण पैनलों में अनुमानित स्थान आवश्यकताओं को सुनिश्चित करता है।
230 वी एसी कॉइल जब ए 1 और ए 2 टर्मिनलों के बीच वोल्टेज लागू किया जाता है तो ऊर्जा प्राप्त होती है। कॉइल प्रारंभिक ऊर्जा के दौरान अधिक इनरश करंट खींचती है, एक बार बैठने के बाद कम होल्डिंग करंट पर बस जाती है।मानक अभ्यास में प्रेरक किकबैक वोल्टेज स्पाइक्स के खिलाफ सुरक्षा के लिए पीएलसी आउटपुट द्वारा संचालित होने पर ए 1-ए 2 टर्मिनलों पर ओवरज सप्लीमर का उपयोग करना शामिल है.
चैटिंग आमतौर पर कॉइल वोल्टेज समस्या का संकेत देती है। ऑपरेशन के दौरान सीधे ए 1-ए 2 टर्मिनलों पर वोल्टेज को मापें ताकि यह सुनिश्चित हो सके कि यह न्यूनतम रखरखाव सीमा से ऊपर रहता है।लंबे केबल रन से वोल्टेज की गिरावट की जाँच करें, कम आकार के कंडक्टर, या ढीले कनेक्शन।
संपर्ककर्ता स्वयं अतिभार रिले ट्रिपिंग को प्रभावित नहीं करता है।जांचें कि मोटर की स्टार्टिंग वर्तमान प्रोफ़ाइल रिले की सेटिंग्स से मेल खाती है और सुनिश्चित करें कि रिले मोटर की वास्तविक पूर्ण भार वर्तमान के लिए सेट है, संपर्ककर्ता के नामित धारा नहीं है।
हाँ, 3RT2027-1AP00 3RT1027-1AP00 का सीधा उत्तराधिकारी है। यांत्रिक आयाम, माउंटिंग इंटरफेस, विद्युत रेटिंग,और SIRIUS सहायक उपकरण संगतता संक्रमण भर में बनाए रखा जाता है.
मैकेनिकल जीवन लगभग 10 मिलियन चक्र तक पहुंचता है। एसी-3 ड्यूटी के तहत विद्युत जीवन आम तौर पर नामित धारा पर 1-3 मिलियन संचालन से भिन्न होता है,स्विचिंग आवृत्ति और वर्तमान स्तर के आधार पर.
हां, 40°C परिवेश से ऊपर के तापमान पर डेरैटिंग लागू होती है। 50°C पर सटीक वर्तमान मानों के लिए उत्पाद डेटाशीट देखें। यदि डेरैटिंग वर्तमान मोटर के पूर्ण भार वर्तमान से ऊपर रहता है, तो संपर्ककर्ता का उपयोग किया जा सकता है;अन्यथा, अगला आकार ऊपर निर्दिष्ट करें.
