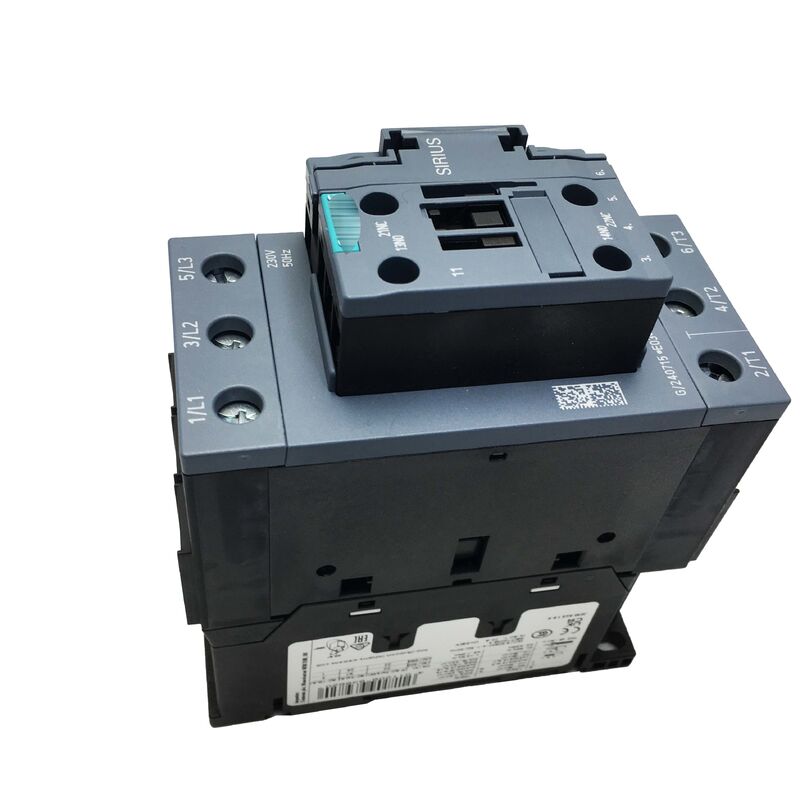

3RT2036-1AP00 सीमेंस पावर कॉन्टैक्टर 3RT20361AP00 बिल्कुल नया सील किया हुआ
सीमेंस 3RT2036-1AP00 | SIRIUS 3RT2 पावर कॉन्टैक्टर
भाग संख्या: 3RT2036-1AP00
निर्माता: सीमेंस एजी
उत्पाद परिवार: SIRIUS 3RT2
प्रकार: 3-पोल पावर कॉन्टैक्टर (एसी मोटर स्विचिंग)
अवलोकन
3RT2036-1AP00 सीमेंस की SIRIUS 3RT2 श्रृंखला का एक 3-पोल पावर कॉन्टैक्टर है, जिसे 400V पर 22 kW तक के एसी इंडक्शन मोटरों को स्विच करने के लिए डिज़ाइन किया गया है। S2 फ्रेम आकार भारी संपर्क निर्माण, अधिक थर्मल द्रव्यमान और यांत्रिक मजबूती के साथ उन्नत क्षमताएं प्रदान करता है ताकि 22kW ड्राइव को शुरू करने और चलाने में शामिल उच्च धाराओं को संभाला जा सके।
अनुप्रयोगों में बड़े कंप्रेसर, उच्च क्षमता वाले पंप स्टेशन, भारी-भरकम कन्वेयर ड्राइव, औद्योगिक पंखे सिस्टम और मशीन टूल मुख्य ड्राइव मोटर शामिल हैं। यह अपनी मोटर रेटिंग से अधिक धाराओं पर प्रतिरोधी भार के लिए भी उपयुक्त है। यह मॉडल पहले के 3RT1036-1AP00 को प्रतिस्थापित करता है, समान रेटिंग, टर्मिनल कॉन्फ़िगरेशन और आयामी पदचिह्न बनाए रखता है।
मुख्य विनिर्देश
| पैरामीटर |
मान |
| भाग संख्या |
3RT2036-1AP00 |
| निर्माता |
सीमेंस |
| उत्पाद श्रृंखला |
SIRIUS 3RT2 |
| उपयोग श्रेणी |
AC-3e / AC-3 |
| मुख्य संपर्क कॉन्फ़िगरेशन |
3 NO (3-पोल) |
| रेटेड करंट (AC-3, 400V) |
50 A (51 A अद्यतन विनिर्देश के अनुसार) |
| मोटर रेटिंग |
22 kW @ 400V / 11 kW @ 230V |
| कॉइल वोल्टेज |
230V AC, 50 Hz |
| एकीकृत सहायक |
1 NO + 1 NC |
| आकार |
S2 |
| कनेक्शन |
स्क्रू टर्मिनल |
| इन्सुलेशन वोल्टेज (Ui) |
690 V |
| इंपल्स विदस्टैंड वोल्टेज |
6 kV |
| सुरक्षा की डिग्री |
IP20 |
| परिवेश तापमान |
−25°C से +60°C (+40°C से ऊपर डीरेटिंग के साथ) |
| नेट चौड़ाई |
55 mm |
| मानक |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| प्रमाणन |
IEC, UL, CSA, CE, CCC, SN 31920 |
| वजन |
लगभग 0.985 किग्रा |
S2 फ्रेम आकार क्षमता
S2 फ्रेम आकार के कॉन्टैक्टर में छोटे S0 और S00 इकाइयों की तुलना में एक भारी संपर्क पुल, बड़ा संपर्क गैप और अधिक आर्क क्वेंचिंग क्षमता होती है। ये भौतिक अंतर 50A मोटर रेटिंग को सक्षम करते हैं और संपर्क बंद होने के दौरान 350A या उससे अधिक तक पहुंचने वाली लॉक-रोटर धाराओं को संभालने की अनुमति देते हैं।
उच्च थर्मल द्रव्यमान का मतलब है कि कॉन्टैक्टर तापमान बढ़ने से प्रदर्शन प्रभावित होने से पहले अधिक स्विचिंग ऊर्जा को अवशोषित कर सकता है, जिससे यह लगातार शुरू होने वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है जहां परिचालन चक्रों में महत्वपूर्ण स्विचिंग ऊर्जा उत्पन्न होती है।
एकीकृत सहायक संपर्क
प्रत्येक 3RT2036-1AP00 में एक एकीकृत NO सहायक संपर्क और एक एकीकृत NC सहायक संपर्क शामिल है जो मुख्य संपर्क वाहक से यांत्रिक रूप से जुड़ा हुआ है। ये नियंत्रण प्रणाली निगरानी और सुरक्षा कार्यों के लिए कॉन्टैक्टर की वास्तविक स्थिति की वास्तविक समय प्रतिक्रिया प्रदान करते हैं।
NC सहायक मोटर स्टार्टर स्व-निगरानी के लिए मानक इनपुट के रूप में कार्य करता है, जबकि NO सहायक आमतौर पर मैनुअल मोटर स्टार्टर के सीलिंग सर्किट में वायर्ड होता है। यह सुरक्षा निगरानी कार्य कई मशीन सुरक्षा मानकों की आवश्यकताओं को पूरा करता है।
कार्यात्मक सुरक्षा अनुप्रयोग
3RT2036-1AP00 कार्यात्मक सुरक्षा अनुप्रयोगों के लिए IEC 61508 प्रमाणन रखता है। जब सुरक्षा रिले इकाइयों या सुरक्षा पीएलसी के साथ ठीक से जोड़ा जाता है, तो ये कॉन्टैक्टर कुछ SIL और PL स्तरों तक रेटेड सुरक्षा कार्यों में योगदान कर सकते हैं। विशिष्ट अनुप्रयोग आवश्यकताओं के लिए उत्पाद सुरक्षा मूल्यांकन उपकरण और लागू मशीनरी सुरक्षा मानकों से परामर्श करें।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या 3RT2036-1AP00 का उपयोग 230V कॉइल आवश्यकताओं के साथ स्टार-डेल्टा स्टार्टर में किया जा सकता है?
हाँ, 3RT2036-1AP00 स्टार-डेल्टा स्टार्टर में मुख्य और डेल्टा कॉन्टैक्टर के रूप में काम कर सकता है। मानक SIRIUS स्टार-डेल्टा लिंक मॉड्यूल आवश्यक यांत्रिक और विद्युत इंटरलॉकिंग प्रदान करते हैं। स्टार कॉन्टैक्टर रेटिंग को कम-वर्तमान स्टार स्थिति से मेल खाने के लिए सत्यापित करें।
Q2: क्या प्रतिस्थापन के बाद ध्यान देने योग्य भिनभिनाहट सामान्य है?
परिवर्तनीय चुंबकीय क्षेत्र के कारण कुछ एसी कॉइल भिनभिनाहट सामान्य है। यदि ध्यान देने योग्य रूप से तेज है, तो चुंबक बैठने वाली सतहों पर गंदगी या जंग की जांच करें जो उचित आर्मेचर बैठने से रोक सकती है, जिससे गैप और भिनभिनाहट का स्तर बढ़ जाता है।
Q3: क्या कॉन्टैक्टर को उसकी तरफ (90° घुमाया हुआ) लगाया जा सकता है?
मानक माउंटिंग सीधा है। क्षैतिज या उल्टे पदों पर घुमाव संभव है, लेकिन परिवर्तित संवहन शीतलन के कारण रेटेड करंट को डीरेट करने की आवश्यकता हो सकती है। गैर-मानक माउंटिंग पदों में अनुमत डीरेटिंग के लिए उत्पाद डेटाशीट से परामर्श करें।
Q4: मुख्य संपर्क टर्मिनलों के लिए अधिकतम तार क्रॉस-सेक्शन क्या है?
S2 स्क्रू टर्मिनल टर्मिनल प्रकार के आधार पर लगभग 2.5mm² से 35mm² तक के तार क्रॉस-सेक्शन को समायोजित करते हैं। पैनल वायरिंग के लिए उचित केबल एंड फेरूल के साथ लचीले फंसे हुए कंडक्टरों की सिफारिश की जाती है। नियंत्रण टर्मिनल आमतौर पर 0.5mm² से 4mm² तक छोटे क्रॉस-सेक्शन स्वीकार करते हैं।
Q5: क्या कॉन्टैक्टर 22kW पंप मोटरों के लिए प्रति घंटे 15-20 बार शुरू होने के लिए उपयुक्त है?
प्रति घंटे 15-20 बार उच्च-आवृत्ति AC-3 स्विचिंग मांग वाली है। आवश्यक सेवा अंतराल पर कुल शुरू होने की गणना करें और प्रकाशित विद्युत जीवन वक्र के विरुद्ध तुलना करें। यदि आवश्यक जीवन रेटिंग से अधिक है, तो अधिक बार संपर्क प्रतिस्थापन, शुरुआती करंट को सीमित करने के लिए सॉफ्ट स्टार्टर, या शुरुआती करंट को कम करने के लिए वाई-डेल्टा स्टार्टर पर विचार करें।
