| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | KOGANEI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | BDA10X5 |
भाग संख्या: BDA10X5
निर्माता: कोगानेई कॉर्पोरेशन (जापान)
उत्पाद प्रकार: कॉम्पैक्ट मल्टी-माउंट न्यूमेटिक सिलेंडर
श्रृंखला: BDA
बोर: 10mm
स्ट्रोक: 5mm

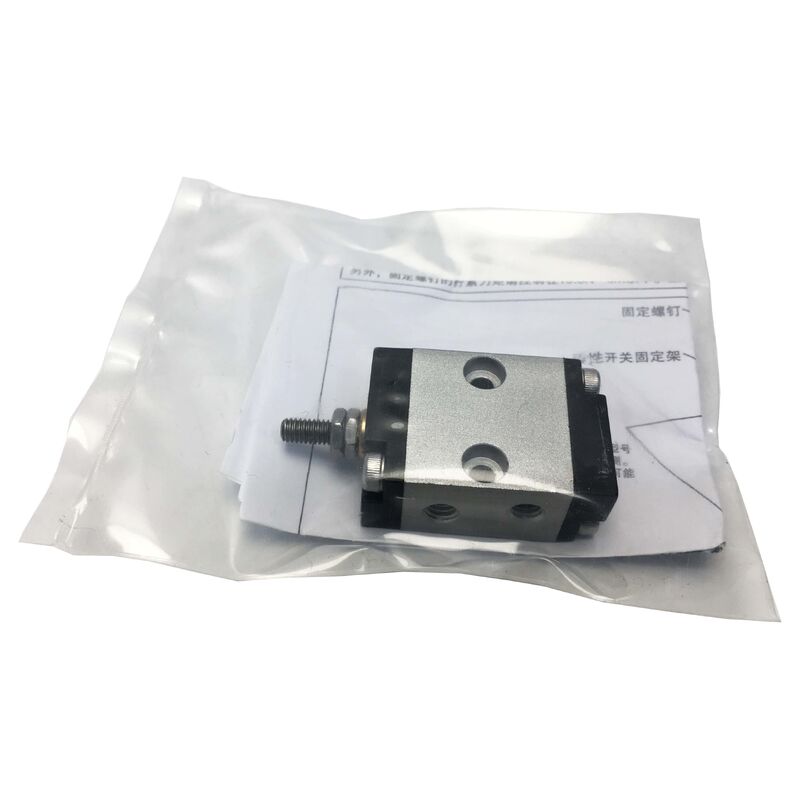

BDA10X5 10mm बोर और 5mm स्ट्रोक वाला एक कोगानेई BDA श्रृंखला कॉम्पैक्ट मल्टी-माउंट न्यूमेटिक सिलेंडर है। यह डबल-एक्टिंग एयर सिलेंडर औद्योगिक स्वचालन अनुप्रयोगों में छोटे-आंदोलन सक्रियण के लिए इंजीनियर किया गया है।
पिक-एंड-प्लेस संचालन, माइक्रो-क्लैंपिंग, पार्ट इजेक्शन, इंडेक्सिंग और स्पेस-कंस्ट्रेंड वातावरण में शॉर्ट-ट्रैवल लीनियर मोशन के लिए आदर्श है जहां दोहराने योग्य सटीकता आवश्यक है। कोगानेई, सटीक न्यूमेटिक्स में व्यापक अनुभव वाला एक जापानी निर्माता, BDA श्रृंखला को प्रत्येक माउंटिंग ओरिएंटेशन के लिए विभिन्न सिलेंडर बॉडी प्रकारों की आवश्यकता के बिना बहुमुखी स्थापना लचीलापन प्रदान करने के लिए डिज़ाइन किया गया है।
5mm स्ट्रोक कॉन्फ़िगरेशन के साथ 10mm बोर सटीक असेंबली उपकरण, सेमीकंडक्टर हैंडलिंग सिस्टम, चिकित्सा उपकरण निर्माण, इलेक्ट्रॉनिक्स असेंबली लाइनों और खाद्य प्रसंस्करण मशीनरी में हल्के-ड्यूटी, शॉर्ट-ट्रैवल अनुप्रयोगों को संबोधित करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | BDA10X5 |
| निर्माता | कोगानेई कॉर्पोरेशन |
| श्रृंखला | BDA |
| सिलेंडर प्रकार | कॉम्पैक्ट डबल-एक्टिंग |
| बोर | 10mm |
| स्ट्रोक | 5mm |
| द्रव | संपीड़ित हवा |
| संचालन दबाव | 0.05-0.7 MPa |
| परिवेश / द्रव तापमान | 5-60°C |
| स्नेहन | नॉन-ल्यूब (चिकनाई संगत) |
| माउंटिंग प्रकार | साइड माउंट (डायरेक्ट) + 3 ब्रैकेट विकल्प |
| सेंसर विकल्प | सेंसर स्विच माउंट करने योग्य |
| उत्पत्ति का देश | जापान |
BDA सिलेंडर की उत्कृष्ट विशेषता स्थापना बहुमुखी प्रतिभा है। मानक बॉडी डायरेक्ट साइड माउंटिंग का समर्थन करती है, जबकि तीन अतिरिक्त ब्रैकेट प्रकार प्रदान करते हैं:
यह डिज़ाइन मशीन बिल्डरों को कई स्थितियों में एक ही सिलेंडर बॉडी का उपयोग करने की अनुमति देता है, स्पेयर पार्ट्स इन्वेंट्री को सरल बनाता है और खरीद जटिलता को कम करता है।
BDA10X5 कोगानेई के सेंसर स्विच के साथ संगत है जो स्ट्रोक के अंत में पिस्टन की स्थिति का पता लगाते हैं। सेंसर सिग्नल सीधे पीएलसी डिजिटल इनपुट मॉड्यूल में फीड होते हैं, जिससे मशीन नियंत्रकों को यह पुष्टि मिलती है कि अग्रिम या वापसी स्ट्रोक पूरे हो गए हैं।
सॉलिड-स्टेट (3-वायर) और रीड स्विच (2-वायर) दोनों सेंसर प्रकार उपलब्ध हैं, फाइन-ट्यूनिंग के लिए समायोज्य माउंटिंग पोजीशन के साथ।
इष्टतम प्रदर्शन के लिए, वांछित ऑपरेटिंग दबाव (0.05 से 0.7 MPa) पर सेट अपस्ट्रीम फिल्टर-रेगुलेटर के साथ स्वच्छ, शुष्क संपीड़ित हवा का उपयोग करें। मानक सिलेंडर सील नॉन-लुब्रिकेटेड हवा के लिए डिज़ाइन किए गए हैं, जो स्वच्छ या खाद्य-संपर्क अनुप्रयोगों में पसंद किए जाते हैं।
यदि चिकनाई वाली हवा का उपयोग कर रहे हैं, तो सील गिरावट को रोकने के लिए निरंतर स्नेहन बनाए रखें।
यदि फिट किए गए हैं तो फ्लो कंट्रोल वाल्व की जांच करें, क्योंकि लगभग-बंद सुई वाल्व इस लक्षण का कारण बन सकता है। दबाव ड्रॉप मुद्दों के लिए टयूबिंग बोर और लंबाई सत्यापित करें। हवा के रिसाव की अनुमति देने वाले यांत्रिक हस्तक्षेप या आंतरिक सील पहनने के लिए जांचें।
मानक BDA10X5 विशेष रूप से क्लीनरूम उपयोग के लिए रेटेड नहीं है। क्लीनरूम अनुप्रयोगों के लिए, CS-BDA (क्लीन सिस्टम) वेरिएंट निर्दिष्ट करें जो कण उत्पादन को कम करने के लिए विशेष सील और निर्माण विधियों का उपयोग करता है।
माउंटिंग स्क्रू के लिए सिलेंडर बॉडी में थ्रू-होल का उपयोग करें। बॉडी डिस्टॉर्शन को रोकने के लिए ओवर-टाइट करने से बचें। थ्रेड-लॉकिंग कंपाउंड लगाएं और सुनिश्चित करें कि माउंटिंग सतह ऑपरेशन के दौरान विक्षेपण को रोकने के लिए सपाट और कठोर है।
सेंसर को माउंटिंग ट्रैक के साथ तब तक स्लाइड करें जब तक कि इंडिकेटर लाइट स्ट्रोक के अंत में सबसे मजबूत और सबसे सुसंगत सिग्नल न दिखाए। कोगानेई के दो-रंग संकेतक सेंसर इस समायोजन प्रक्रिया को सुविधाजनक बनाते हैं।
स्वच्छ, ठीक से फ़िल्टर की गई हवा में 10 मिलियन से अधिक चक्रों के सेवा जीवन के लिए डिज़ाइन किया गया है। शेड्यूल के बजाय स्थिति के आधार पर सील बदलें। संकेतकों में दृश्य हवा का रिसाव, कम स्ट्रोक गति, या स्ट्रोक के अंत में सॉफ्ट कुशनिंग शामिल हैं।
