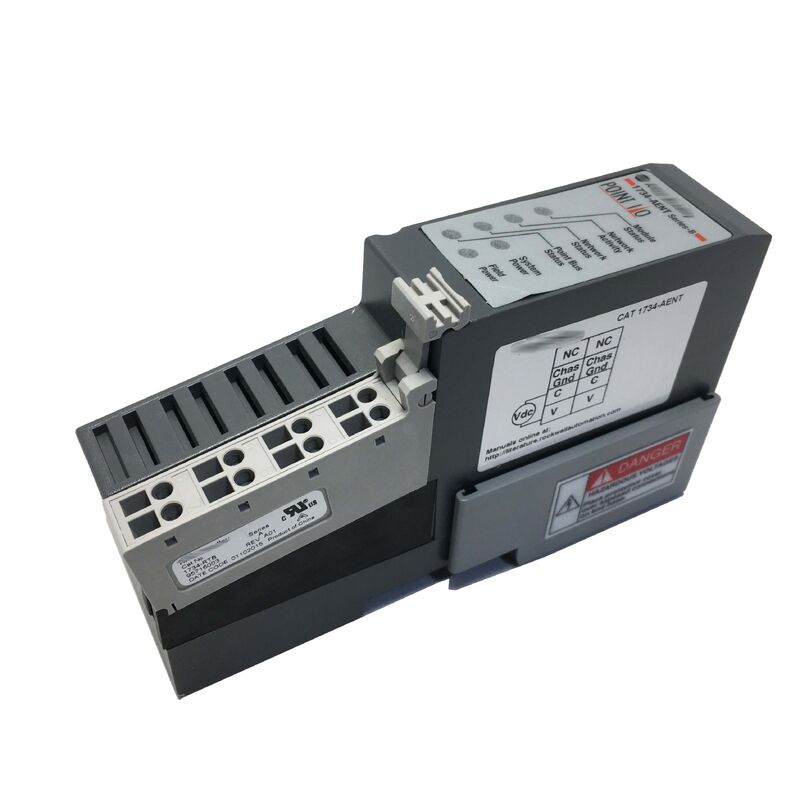

1734-AENT नया मूल AB 1734AENT ईथरनेट एडाप्टर मॉड्यूल
एलन-ब्रैडली 1734-AENT | पॉइंट I/O ईथरनेट/IP एडाप्टर
भाग संख्या: 1734-AENT
निर्माता: एलन-ब्रैडली / रॉकवेल ऑटोमेशन (यूएसए)
उत्पाद प्रकार: ईथरनेट/IP संचार एडाप्टर — पॉइंट I/O श्रृंखला
उत्पाद परिवार: 1734 पॉइंट I/O
इनपुट वोल्टेज: 24V DC नाममात्र (10-28.8V DC रेंज)
अवलोकन
1734-AENT एलन-ब्रैडली के 1734 पॉइंट I/O सिस्टम के लिए ईथरनेट/IP एडाप्टर है — वह मॉड्यूल जो एक पॉइंट I/O रैक को कंट्रोललॉजिक, कॉम्पैक्टलॉजिक, या किसी अन्य ईथरनेट/IP-सक्षम नियंत्रक से जोड़ता है।
इसे पॉइंट I/O रेल की सबसे बाईं स्थिति में स्थापित करें, RJ45 ईथरनेट केबल कनेक्ट करें, और पूरा I/O रैक एक नेटवर्क नोड बन जाता है जिसे नियंत्रक वास्तविक समय में संबोधित, पढ़ और लिख सकता है।
पॉइंट I/O सिस्टम स्वयं एक सघन, मॉड्यूलर I/O प्लेटफॉर्म है — व्यक्तिगत I/O मॉड्यूल केवल 12 मिमी चौड़े होते हैं, जिससे कॉम्पैक्ट पैनल स्पेस में उच्च-घनत्व I/O की अनुमति मिलती है।
प्रत्येक मॉड्यूल DIN रेल पर स्लाइड करता है और असेंबली के पीछे पॉइंटबस बैकप्लेन के माध्यम से अगले से जुड़ता है, जिसमें 1734-AENT हेड पर पॉइंटबस और ईथरनेट नेटवर्क के बीच अनुवाद करता है।
एडाप्टर एक ही नोड में 63 पॉइंट I/O मॉड्यूल तक का समर्थन कर सकता है — 504 संयुक्त I/O पॉइंट तक — जिससे एक एकल 1734-AENT केवल एक नेटवर्क पते के साथ मशीन के I/O के एक महत्वपूर्ण हिस्से को प्रबंधित करने में सक्षम होता है।
1734-AENT को एक बहुमुखी फील्ड डिवाइस क्या बनाता है, वह CIP (कॉमन इंडस्ट्रियल प्रोटोकॉल) एप्लिकेशन लेयर का मानक ईथरनेट/IP फिजिकल ट्रांसपोर्ट के साथ संयोजन है।
CIP वही प्रोटोकॉल लेयर है जिसका उपयोग कंट्रोलनेट और डिवाइसनेट पर किया जाता है, इसलिए लॉजिक्स नियंत्रक 1734-AENT का उपयोग करके पॉइंट I/O मॉड्यूल के साथ उसी प्रोग्रामिंग प्रतिमान का उपयोग करके संवाद करते हैं जैसे अन्य CIP डिवाइस — सीखने के लिए कोई विशेष संचार प्रोटोकॉल नहीं, किसी प्रोटोकॉल कन्वर्टर की आवश्यकता नहीं।
मुख्य विनिर्देश
| पैरामीटर |
मान |
| भाग संख्या |
1734-AENT |
| निर्माता |
एलन-ब्रैडली / रॉकवेल ऑटोमेशन |
| उत्पाद प्रकार |
ईथरनेट/IP पॉइंट I/O एडाप्टर |
| इनपुट वोल्टेज |
24V DC नाममात्र (10-28.8V DC) |
| बिजली की खपत |
28.8V DC पर 4.5W अधिकतम |
| इनरश करंट |
पावर-अप पर 6A अधिकतम |
| पॉइंटबस आउटपुट |
1000 mA (कनेक्टेड I/O मॉड्यूल के लिए) |
| नेटवर्क स्पीड |
10/100 Mbps, हाफ या फुल डुप्लेक्स |
| ऑटो-नेगोशिएशन |
हाँ |
| अधिकतम मॉड्यूल |
63 पॉइंट I/O मॉड्यूल |
| अधिकतम I/O पॉइंट |
504 |
| टोपोलॉजी |
स्टार, ट्री, लीनियर |
| कनेक्टर |
RJ45 (कैट 5 केबल) |
| माउंटिंग |
DIN रेल, वर्टिकल |
| प्रोटोकॉल |
CIP / ईथरनेट/IP |
| पोलरिटी प्रोटेक्शन |
हाँ |
ईथरनेट/IP — यह वितरित I/O के लिए क्यों मायने रखता है
ईथरनेट/IP मानक IEEE 802.3 ईथरनेट हार्डवेयर और टीसीपी/आईपी नेटवर्किंग का उपयोग करता है, लेकिन सीआईपी एप्लिकेशन लेयर जोड़ता है जो इसे नियतात्मक, औद्योगिक व्यवहार प्रदान करता है।
वितरित I/O के लिए मुख्य क्षमता अंतर्निहित मैसेजिंग है — 1734-AENT और इसके कनेक्टेड नियंत्रक एक चक्रीय I/O कनेक्शन स्थापित करते हैं जो प्रारंभिक कॉन्फ़िगरेशन से परे नियंत्रक पक्ष पर किसी भी एप्लिकेशन प्रोग्रामिंग के बिना एक परिभाषित दर पर स्वचालित रूप से I/O डेटा का आदान-प्रदान करता है।
व्यवहार में, इसका मतलब है कि एक कॉम्पैक्टलॉजिक या कंट्रोललॉजिक नियंत्रक 1734-AENT से जुड़े पॉइंट I/O मॉड्यूल को देखता है जैसे कि वे स्थानीय I/O हों — टैग नियंत्रक के टैग डेटाबेस में दिखाई देते हैं, इनपुट डेटा कॉन्फ़िगर किए गए RPI (अनुरोधित पैकेट अंतराल) पर स्वचालित रूप से अपडेट हो जाता है, और आउटपुट डेटा स्वचालित रूप से लिखा जाता है।
नियंत्रक प्रोग्रामर ईथरनेट संचार का प्रबंधन नहीं करता है; लॉजिक्स प्लेटफॉर्म इसे पारदर्शी रूप से संभालता है।
1734-AENT स्पष्ट मैसेजिंग का भी समर्थन करता है — कॉन्फ़िगरेशन परिवर्तन, पैरामीटर रीड, या निदान के लिए गैर-चक्रीय संदेश।
इसका उपयोग कमीशनिंग, समस्या निवारण के दौरान, या जब नियंत्रक को सामान्य I/O अपडेट चक्र के बाहर मॉड्यूल स्थिति की क्वेरी करने की आवश्यकता होती है।
आईपी पता असाइनमेंट और नेटवर्क कमीशनिंग
1734-AENT BOOTP या DHCP के माध्यम से आईपी पता असाइनमेंट का समर्थन करता है — मानक नेटवर्क टूल जो स्वचालित रूप से एक नए कनेक्टेड डिवाइस को आईपी पता असाइन करते हैं। रॉकवेल ऑटोमेशन RSLinx और Studio 5000 टूलसेट के हिस्से के रूप में एक BOOTP/DHCP यूटिलिटी प्रदान करता है।
जब एडाप्टर को पहली बार पावर ऑन किया जाता है, तो यह एक BOOTP अनुरोध प्रसारित करता है। BOOTP सर्वर असाइन किए गए आईपी पते के साथ प्रतिक्रिया करता है।
एक बार एक स्थिर आईपी पता असाइन और पुष्टि हो जाने के बाद, यह अनुशंसा की जाती है कि एडाप्टर को गतिशील BOOTP/DHCP के बजाय निश्चित संग्रहीत पते का उपयोग करने के लिए कॉन्फ़िगर किया जाए — यह आईपी पता परिवर्तन को रोकता है यदि पुनरारंभ पर DHCP सर्वर अस्थायी रूप से अनुपलब्ध है।
अधिकांश उत्पादन नियंत्रण अनुप्रयोगों में, I/O एडाप्टर पते निश्चित होते हैं ताकि नियंत्रक अपने I/O कनेक्शन को खोने से बचा सके क्योंकि DHCP लीज समाप्त हो गया है या DHCP सर्वर पहुंच योग्य नहीं था।
विस्तार बिजली आपूर्ति
1734-AENT कनेक्टेड I/O मॉड्यूल को पावर देने के लिए 1000mA पॉइंटबस करंट प्रदान करता है। उन कॉन्फ़िगरेशन के लिए जो इस बजट से अधिक हो जाते हैं — जो तब होता है जब कई एनालॉग या विशेष I/O मॉड्यूल का उपयोग किया जाता है — विस्तार बिजली आपूर्ति (1734-EP24DC या समकक्ष) को उपयुक्त स्थितियों में रेल में डाला जाना चाहिए।
एक विस्तार बिजली आपूर्ति 17 अतिरिक्त मॉड्यूल तक को पावर दे सकती है।
विस्तार बिजली आपूर्ति प्लेसमेंट की योजना बनाना बड़े पॉइंट I/O नोड्स को डिजाइन करने में एक महत्वपूर्ण कदम है।
अक्सर पूछे जाने वाले प्रश्न
Q1: 1734-AENT कनेक्टेड और पावर्ड है लेकिन ईथरनेट/IP नेटवर्क पर दिखाई नहीं दे रहा है। नेटवर्क लिंक LED बंद है। सबसे पहले क्या जांचा जाना चाहिए?
एक डार्क लिंक LED का मतलब है कि ईथरनेट फिजिकल कनेक्शन स्थापित नहीं है। कैट 5 केबल की जांच करें — सत्यापित करें कि यह एडाप्टर के RJ45 पोर्ट में मजबूती से प्लग किया गया है, क्षतिग्रस्त नहीं है, और एक सक्रिय स्विच पोर्ट से जुड़ा है।
यदि केबल और स्विच कनेक्शन अच्छे पाए जाते हैं, तो एडाप्टर के पावर टर्मिनलों पर 24V DC सप्लाई वोल्टेज 10-28.8V रेंज के भीतर है, इसकी पुष्टि करें।
नेटवर्क संचार का प्रयास करने से पहले एडाप्टर के पास पावर होनी चाहिए।
यदि लिंक LED चालू हो जाती है लेकिन एडाप्टर अभी भी नेटवर्क पर दिखाई नहीं देता है, तो BOOTP यूटिलिटी का उपयोग करके आईपी पता कमीशनिंग पर आगे बढ़ें।
Q2: 1734-AENT कितने समवर्ती नियंत्रक कनेक्शन का समर्थन कर सकता है?
1734-AENT एक साथ कई नियंत्रकों से कनेक्शन का समर्थन करता है। व्यवहार में, एक नियंत्रक आउटपुट नियंत्रण के लिए I/O कनेक्शन का मालिक होता है, जबकि अतिरिक्त नियंत्रक इनपुट डेटा पढ़ने के लिए केवल-सुनने वाले कनेक्शन स्थापित कर सकते हैं।
यह पर्यवेक्षी या निगरानी प्रणालियों को प्राथमिक नियंत्रक के I/O स्वामित्व में हस्तक्षेप किए बिना पॉइंट I/O डेटा का निरीक्षण करने की अनुमति देता है।
समवर्ती कनेक्शनों की कुल संख्या एडाप्टर की कनेक्शन तालिका क्षमता द्वारा सीमित है — स्थापित फर्मवेयर संस्करण में विशिष्ट सीमा के लिए एडाप्टर के उपयोगकर्ता दस्तावेज़ीकरण से परामर्श करें।
Q3: स्थिति 32 पर एक पॉइंट I/O मॉड्यूल संचार त्रुटियों को दिखा रहा है, लेकिन अन्य सभी मॉड्यूल काम कर रहे हैं। 1734-AENT सामान्य स्थिति दिखाता है। सबसे संभावित कारण क्या है?
एक स्वस्थ एडाप्टर के साथ अलग-थलग मॉड्यूल संचार त्रुटियां आम तौर पर एक स्थानीय पॉइंटबस मुद्दे का संकेत देती हैं — या तो प्रभावित मॉड्यूल स्वयं विफल हो गया है, आसन्न मॉड्यूल से इसके पॉइंटबस कनेक्शन पूरी तरह से बैठे नहीं हैं, या मॉड्यूल ने बहुत अधिक पॉइंटबस करंट खींचा है और एक पावर लिमिट कंडीशन को ट्रिगर किया है।
स्थिति 32 पर मॉड्यूल को हटा दें और फिर से बैठाएं। जांचें कि क्या विस्तार बिजली आपूर्ति स्थापित है यदि रेल में ~17 से अधिक मॉड्यूल हैं।
यदि समस्या मॉड्यूल को एक अलग स्थिति में ले जाती है, तो मॉड्यूल विफल हो गया है और इसे बदला जाना चाहिए।
Q4: 1734-AENT को एक चालू सिस्टम में बदला जा रहा है। क्या आईपी पता और कॉन्फ़िगरेशन को फिर से दर्ज करने की आवश्यकता है?
हाँ। आईपी पता और सभी कॉन्फ़िगरेशन डेटा मॉड्यूल में ही संग्रहीत होते हैं, न कि I/O रैक हार्डवेयर में।
जब एक नया 1734-AENT स्थापित किया जाता है, तो इसे मूल इकाई के समान आईपी पते पर असाइन किया जाना चाहिए — BOOTP यूटिलिटी या Studio 5000 का उपयोग करके — और I/O चेसिस आकार कॉन्फ़िगरेशन को कनेक्टेड मॉड्यूल की संख्या से मेल खाना चाहिए।
एक बार आईपी पता सेट हो जाने और नियंत्रक I/O कनेक्शन को फिर से स्थापित करने के बाद, सिस्टम को नियंत्रक प्रोग्राम में किसी भी बदलाव के बिना सामान्य संचालन पर वापस आ जाना चाहिए।
Q5: 1734-AENT और 1734-AENTR के बीच क्या अंतर है?
1734-AENT में एक ईथरनेट पोर्ट है, जो स्टार और ट्री टोपोलॉजी का समर्थन करता है। 1734-AENTR में एम्बेडेड स्विच के साथ दो ईथरनेट पोर्ट हैं, जो स्टार और लीनियर/डेज़ी-चेन टोपोलॉजी के अलावा डिवाइस लेवल रिंग (DLR) टोपोलॉजी का समर्थन करता है।
DLR नेटवर्क-स्तरीय दोष सहनशीलता प्रदान करता है — रिंग में कहीं भी एक एकल केबल ब्रेक I/O संचार को बाधित नहीं करता है क्योंकि रिंग ब्रेक के चारों ओर पुन: कॉन्फ़िगर होती है।
उन अनुप्रयोगों के लिए जहां केबल दोषों के बावजूद निरंतर I/O उपलब्धता की आवश्यकता होती है, 1734-AENTR उपयुक्त विकल्प है। मानक स्टार या ट्री नेटवर्क के लिए, 1734-AENT सरल विकल्प है।
