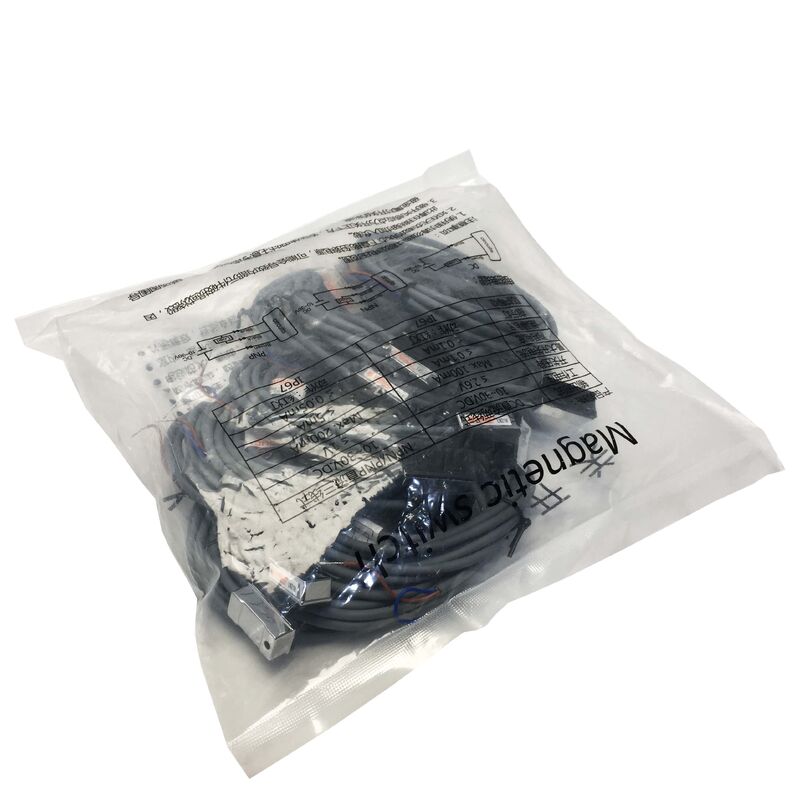

LN-21R-02 चुंबकीय स्विच LN21R02 ब्रांड नई सील
UNIQUC LN-21R-02∙ सिलेंडर चुंबकीय रीड स्विच सेंसर
2-वायर / 5-240V AC/DC / IP67
सिलेंडर शरीर पर स्थिति का पता लगाना
LN-21R-02 एक चुंबकीय कंद स्विच सेंसर है जिसे पिस्टन में एम्बेडेड स्थायी चुंबक को महसूस करके एक वायवीय सिलेंडर पिस्टन की स्थिति का पता लगाने के लिए डिज़ाइन किया गया है।जब पिस्टन सिलेंडर शरीर के साथ घुड़सवार सेंसर की स्थिति तक पहुँचता है, चुंबक का क्षेत्र रस्सी स्विच संपर्क को बंद करता है और सेंसर का एलईडी पिस्टन को उस स्थिति में संकेत देने के लिए प्रकाश देता है।
रिड स्विच एक सील ग्लास लिफाफे के सिद्धांत पर काम करता है जिसमें दो फेरोमैग्नेटिक संपर्क होते हैं।पिस्टन चुंबक के क्षेत्र संपर्क आकर्षित करने और बंद करने के लिए जब पिस्टन सीमा के भीतर है कारणजब पिस्टन दूर चला जाता है, तो क्षेत्र कमजोर हो जाता है और संपर्क फिर से खुल जाते हैं।इस तंत्र को सेंसर तत्व के लिए कोई बाहरी बिजली की आपूर्ति की आवश्यकता नहीं है √ रग स्विच ही एक निष्क्रिय संपर्क है कि बस खुलता है और बंद होता हैदो तारों का तार श्रृंखला में लोड सर्किट से जुड़ा होता है, जिससे स्थापना सरल होती है।
5-240 वी एसी/डीसी ऑपरेटिंग रेंज ट्रांजिस्टर-आउटपुट (एनपीएन/पीएनपी) वेरिएंट्स पर रीड स्विच प्रकार का मुख्य व्यावहारिक लाभ है। एक एकल एलएन-21आर-02 सीधे 24 वी डीसी पीएलसी इनपुट सर्किट में काम करता है,पुराने 110 वी एसी नियंत्रण सर्किट, या सिग्नल कन्वर्टर्स या इंटरफेस रिले के बिना 240V AC सिस्टम। यह रेंज औद्योगिक मशीनों की एक विस्तृत मिश्रण में पाए जाने वाले नियंत्रण वोल्टेज मानकों को कवर करती है।
LN-21 सीरीज ️ प्रकार के प्रकार
एलएन-21 सेंसर परिवार के भीतर, प्रकार प्रत्यय सेंसर प्रौद्योगिकी और आउटपुट प्रकार की पहचान करता हैः
| मॉडल |
सेंसर प्रकार |
वायरिंग |
| LN-21R |
रीड स्विच |
दो तार |
| LN-21N |
एनपीएन ट्रांजिस्टर |
तीन तार |
| LN-21P |
पीएनपी ट्रांजिस्टर |
तीन तार |
रीड स्विच आर-प्रकार पूर्ण एसी/डीसी वोल्टेज रेंज में काम करता है। एनपीएन और पीएनपी ट्रांजिस्टर प्रकार 5-30 वी डीसी तक सीमित हैं लेकिन उच्च स्विचिंग आवृत्ति और कोई संपर्क पहनने की पेशकश करते हैं।अधिकांश एकल-चक्र अंत-ट्राइक स्थिति पता लगाने के अनुप्रयोगों के लिएउच्च चक्र अनुप्रयोगों के लिए या जहां स्विचिंग आवृत्ति 200 हर्ट्ज से अधिक है, एनपीएन या पीएनपी ट्रांजिस्टर वेरिएंट को प्राथमिकता दी जाती है।
प्रमुख विनिर्देश
| पैरामीटर |
मूल्य |
| भाग संख्या |
LN-21R-02 |
| सेंसर प्रकार |
रिड स्विच (2-वायर) |
| ऑपरेटिंग वोल्टेज |
5-240V AC/DC |
| अधिकतम स्विचिंग करंट |
100 एमए |
| वोल्टेज गिरावट |
3.5V अधिकतम |
| सूचक |
एलईडी (लाल) |
| अधिकतम आवृत्ति |
200 हर्ट्ज |
| सुरक्षा |
IP67 |
| तापमान |
−10°C से +70°C |
| केबल |
Ø4.0 मिमी, 2-कोर पीवीसी |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: पीएलसी इनपुट सिलेंडर सेंसर को हमेशा चालू दिखाता है, भले ही सिलेंडर पूरी तरह से वापस ले लिया गया हो। क्या जांच की जानी चाहिए?
पुष्टि करें कि सेंसर सिलेंडर बॉडी के साथ सही स्थिति में लगाया गया है यदि पिस्टन के वापस ले जाने की स्थिति से बहुत दूर लगाया गया है,पिस्टन चुंबक अभी भी पूरी तरह से वापस लेने पर सेंसर की पहचान सीमा के भीतर हो सकता है. यह भी जांचें कि आसन्न तारों या उपकरणों से एक मजबूत बाहरी चुंबकीय क्षेत्र रस्सी संपर्क बंद नहीं रख रहा है.कंद संपर्क वेल्डेड बंद हो गया है और सेंसर को प्रतिस्थापित किया जाना चाहिए.
प्रश्न 2: 2-वायर LN-21R-02 में 3.5V वोल्टेज की गिरावट दिखाई देती है। क्या यह पीएलसी इनपुट रीडिंग को प्रभावित करता है?
3.5V अधिकतम गिरावट लागू होता है जब कंद संपर्क बंद है और वर्तमान सेंसर के माध्यम से बहती है।आउटपुट टर्मिनल सक्रिय होने पर लगभग 20-21V प्रदान करता है किसी भी मानक औद्योगिक पीएलसी इनपुट कार्ड के लिए न्यूनतम ऑन-स्टेट वोल्टेज से काफी ऊपरवोल्टेज की गिरावट केवल तभी प्रासंगिक होती है जब आपूर्ति वोल्टेज ऑपरेटिंग रेंज (5V DC) के निचले छोर पर होती है; 24V DC पर इसका कोई व्यावहारिक प्रभाव नहीं होता है।
Q3: क्या LN-21R-02 का उपयोग हाइड्रोलिक सिलेंडरों के साथ-साथ वायवीय सिलेंडरों पर भी किया जा सकता है?
हाँ, जब तक हाइड्रोलिक सिलेंडर के पिस्टन में एक स्थायी चुंबक शामिल है। LN-21R-02 पिस्टन चुंबक से चुंबकीय क्षेत्र का पता लगाता है चाहे द्रव माध्यम हो।चुंबकीय सेंसर के उपयोग के लिए डिज़ाइन किए गए हाइड्रोलिक सिलेंडर पिस्टन में एम्बेडेड रिंग चुंबक रखते हैं- सिलेंडर के दस्तावेज को स्थापित करने से पहले चुंबकीय सेंसर संगतता की पुष्टि करें।
Q4: LN-21R-02 की अधिकतम स्विचिंग आवृत्ति क्या है और यह कब सीमा बन जाती है?
LN-21R-02 रिड स्विच प्रकार की अधिकतम स्विचिंग आवृत्ति 200 हर्ट्ज है। 200 हर्ट्ज पर,प्रत्येक संवेदन घटना 5 मिलीसेकंड ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ् ्.5-5 सेकंड. बहुत तेज़ सिलेंडरों के लिए जो 200 से अधिक बार प्रति सेकंड चक्र करते हैं, 1000 हर्ट्ज की अधिकतम आवृत्ति वाले एनपीएन या पीएनपी ट्रांजिस्टर आउटपुट एलएन-21एन या एलएन-21पी वेरिएंट उपयुक्त हैं।
Q5: सेंसर का एलईडी चमकता है लेकिन कनेक्टेड पीएलसी इनपुट जवाब नहीं देता है। संभावित कारण क्या है?
एलईडी सेंसर के आंतरिक धारा से चमकता है ̇ इसका संकेत छड़ी के संपर्क की स्थिति को दर्शाता है। यदि एलईडी चालू है लेकिन पीएलसी इनपुट बंद है,सर्किट वायरिंग ध्रुवीयता की जाँच करें और पुष्टि न्यूनतम भार वर्तमान आवश्यकता को पूरा किया जाता है2-वायर कॉन्फ़िगरेशन में रीड स्विच सेंसर को ठीक से काम करने के लिए लोड (पीएलसी इनपुट) के माध्यम से न्यूनतम वर्तमान प्रवाह की आवश्यकता होती है।यदि पीएलसी इनपुट का प्रतिबाधा बहुत अधिक है (सेंसर की न्यूनतम स्विचिंग करंट से कम इनपुट करंट)पीएलसी इनपुट पर रजिस्टर करने के लिए पर्याप्त वर्तमान के बिना काई संपर्क बंद हो सकता है। सेंसर के विनिर्देश के खिलाफ इनपुट वर्तमान की जांच करें।
