| उत्पत्ति के प्लेस | कोरिया |
| ब्रांड नाम | ARYUNG |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | एटीपी-216एचएवीडी |

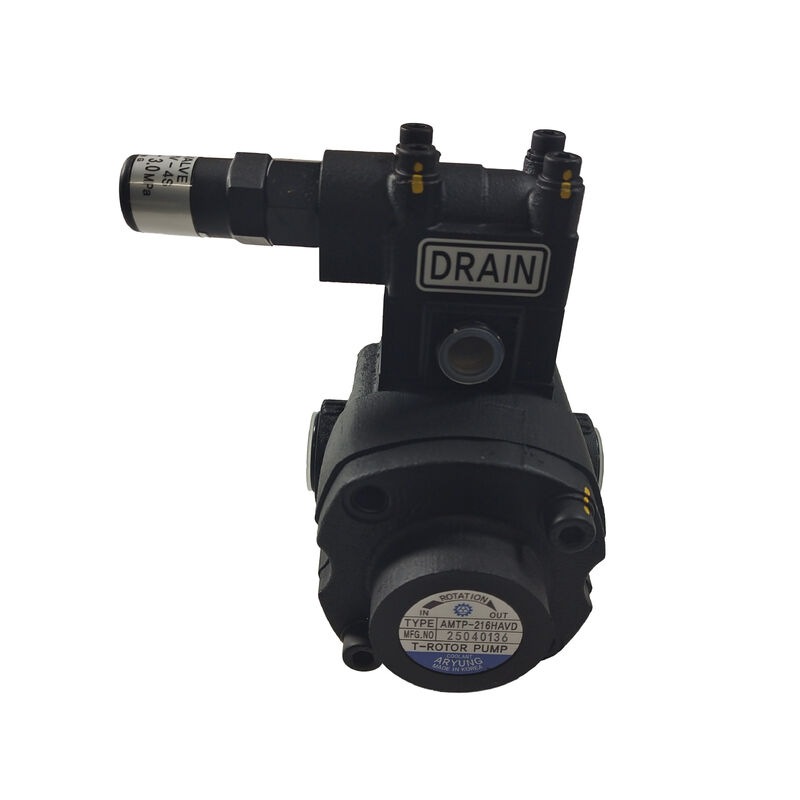

एटीपी-216एचएवीडी एटीपी-एचए टी-रोटर श्रृंखला में एक पंप-केवल इकाई है - सीएनसी मशीन टूल्स और औद्योगिक तरल प्रणालियों पर ऊंचे तापमान वाले तरल पदार्थ हैंडलिंग अनुप्रयोगों में निरंतर संचालन के लिए इंजीनियर किया गया है: शीतलक परिसंचरण, तेल स्थानांतरण, ईंधन स्थानांतरण, मशीन स्नेहन सर्किट, और हाइड्रोलिक पावर सिस्टम जहां निरंतर तरल तापमान मानक पंप सील सामग्री की सीमा तक पहुंचता है या उससे अधिक होता है। एचए श्रृंखला की परिभाषित विशेषता एफकेएम (फ्लोरोलेस्टोमर) सामग्री का उपयोग करके इसका डबल ऑयल सील कॉन्फ़िगरेशन है - जिसे 180 डिग्री सेल्सियस से नीचे निरंतर ऑपरेटिंग तापमान का सामना करने के लिए रेट किया गया है, जो मानक नाइट्राइल या अन्य सामान्य प्रयोजन इलास्टोमेर सील की क्षमता से काफी ऊपर है।
"216" आकार कोड व्यापक एटीपी-एचए रेंज (जो 204 से 220 तक आकार कोड तक फैला हुआ है) के भीतर इस मॉडल के विशिष्ट विस्थापन और बढ़ते आयामों की पहचान करता है - और "वीडी" प्रत्यय इस विशिष्ट वाल्व और सील कॉन्फ़िगरेशन के साथ राहत-वाल्व-सुसज्जित संस्करण की पहचान करता है, जो समान आकार कोड पर पेश किए गए अन्यथा समान "वीबी" प्रत्यय संस्करण से अलग है।
टी-रोटर पंप एक ट्रोचॉइड गियर सिद्धांत का उपयोग करते हैं - एक आंतरिक/बाहरी गियर जोड़ी जहां आंतरिक रोटर में बाहरी रोटर की तुलना में एक दांत कम होता है, जिससे रोटर के विलक्षण रूप से घूमने पर द्रव कक्षों का विस्तार और संकुचन होता है। यह डिज़ाइन पारंपरिक बाहरी गियर पंपों की तुलना में कम गियर टूथ घिसाव के साथ चिकनी, कम-स्पंदन डिस्चार्ज उत्पन्न करता है, क्योंकि ट्रोचॉइड टूथ प्रोफाइल गियर सतहों के बीच संपर्क फिसलने के बजाय रोलिंग बनाए रखता है।
| पैरामीटर | कीमत |
|---|---|
| पम्प सिद्धांत | टी-रोटर (ट्रोकॉइड गियर) |
| सील विन्यास | डबल तेल सील |
| सील सामग्री | एफकेएम |
| अधिकतम. तापमान | 180°C से नीचे |
| रिलीफ वाल्व | शामिल |
| घूर्णन गति सीमा | 300-3000 आरपीएम (टी-रोटर पंप सिद्धांत) |
उच्च तापमान पंप अनुप्रयोग में एक एकल तेल सील को एक कठिन व्यापार-बंद का सामना करना पड़ता है: पतले सील अनुभाग थर्मल साइक्लिंग के लिए तेजी से प्रतिक्रिया करते हैं लेकिन कम सीलिंग अतिरेक प्रदान करते हैं; मोटे खंड अधिक विश्वसनीय रूप से सील होते हैं लेकिन अधिक आंतरिक घर्षण ताप उत्पन्न करते हैं। ATP-216HAVD इसे दोहरी सील व्यवस्था के साथ संबोधित करता है:
प्राथमिक सील समारोह:पहली सील पंप शाफ्ट के साथ द्रव रिसाव के खिलाफ मुख्य बाधा प्रदान करती है - पंप किए गए द्रव दबाव और घूर्णन शाफ्ट सतह के खिलाफ लगातार काम करती है।
द्वितीयक सील अतिरेक:दूसरी सील एक बैकअप बाधा प्रदान करती है - यदि प्राथमिक सील निरंतर उच्च तापमान संचालन से त्वरित पहनने का अनुभव करती है, तो माध्यमिक सील रोकथाम बनाए रखती है, पूर्ण सील विफलता से पहले प्रभावी सेवा अंतराल का विस्तार करती है जिससे द्रव रिसाव की अनुमति मिलती है।
एफकेएम सामग्री चयन:एफकेएम (फ्लोरोएलेस्टोमर यौगिकों के बीच आमतौर पर व्यापार नाम विटन द्वारा जाना जाता है) को विशेष रूप से इसके उच्च तापमान वाले रासायनिक और थर्मल स्थिरता के लिए चुना जाता है - एफकेएम यौगिक निरंतर तापमान पर इलास्टोमेरिक सीलिंग गुणों को बनाए रखते हैं जो मानक एनबीआर (नाइट्राइल) सील को कठोर, दरार और विफल कर देंगे।
तेल और ईंधन स्थानांतरण:औद्योगिक तेल स्थानांतरण प्रणाली, मशीन उपकरण और इंजन अनुप्रयोगों में ईंधन प्रबंधन, और थोक द्रव स्थानांतरण जहां ऊंचे स्रोत द्रव तापमान के लिए उच्च तापमान सील क्षमता की आवश्यकता होती है।
मशीन और उपकरण स्नेहन:मशीन टूल्स, सीएनसी उपकरण और उत्पादन मशीनरी पर केंद्रीकृत स्नेहन प्रणाली जहां चिकनाई वाला तेल मशीन के गर्मी पैदा करने वाले घटकों के पास ऊंचे ऑपरेटिंग तापमान पर प्रसारित होता है।
हाइड्रोलिक पावर सिस्टम:हाइड्रोलिक बिजली इकाइयाँ जहाँ काम करने वाला द्रव निरंतर-ड्यूटी साइक्लिंग, उच्च परिवेश तापमान स्थापना वातावरण, या गर्मी पैदा करने वाले उपकरणों की निकटता के कारण निरंतर ऊंचे तापमान पर संचालित होता है।
उच्च तापमान प्रक्रिया द्रव प्रबंधन:गर्म तेल या थर्मल ट्रांसफर तरल पदार्थ प्रसारित करने वाली औद्योगिक प्रक्रियाएं जहां मानक पंप सील सामग्री समय से पहले ख़राब हो जाती हैं।
Q1: ATP-216HAVD श्रृंखला पर कौन सी तापमान सीमा लागू होती है, और यह FKM सामग्री की पूर्ण अधिकतम से कम क्यों है?
180 डिग्री सेल्सियस रेटिंग एटीपी-216एचएवीडी के लिए पंप निर्माता की निर्दिष्ट निरंतर संचालन सीमा है - एक मूल्य जो निरंतर-ड्यूटी स्थितियों के तहत सील सामग्री, असर स्नेहन और पंप की यांत्रिक सहनशीलता पर संयुक्त थर्मल तनाव के लिए जिम्मेदार है। जबकि एफकेएम इलास्टोमेर यौगिक अलगाव में उच्च क्षणिक तापमान को सहन कर सकते हैं, पूर्ण पंप असेंबली की रेटेड सीमा सभी घटकों में एकीकृत सिस्टम प्रदर्शन को दर्शाती है, न कि केवल सील सामग्री को।
Q2: सिंगल-सील पंप की तुलना में डबल ऑयल सील सेवा जीवन को कैसे बढ़ाती है?
यदि प्राथमिक सील लगातार उच्च तापमान के संपर्क में आने से ख़राब हो जाती है, तो डबल सील व्यवस्था एक बैकअप सीलिंग बाधा प्रदान करती है - प्राथमिक सील के घिस जाने पर तत्काल रिसाव के बजाय, द्वितीयक सील नियंत्रण बनाए रखती है, पूर्ण सील प्रतिस्थापन की आवश्यकता से पहले उपयोगी अंतराल को बढ़ाती है। यह निरंतर-ड्यूटी उच्च-तापमान अनुप्रयोगों में विशेष रूप से मूल्यवान है जहां परिवेश-तापमान सेवा की तुलना में सील घिसाव तेजी से बढ़ता है।
Q3: क्या ATP-216HAVD पर रिलीफ वाल्व पंप बॉडी में एकीकृत है, या इसे बाहरी पाइपलाइन की आवश्यकता है?
वीडी कॉन्फ़िगरेशन पर राहत वाल्व सीधे पंप बॉडी कास्टिंग में एकीकृत होता है - अलग से प्लंब किए गए बाहरी वाल्व असेंबली के बिना बाईपास फ़ंक्शन प्रदान करता है। चूंकि वाल्व एचएवीडी पदनाम का एक मानक हिस्सा है (समान 216 आकार कोड पर वाल्व के बिना सादे एचए संस्करण से अलग), किसी अलग ऑर्डर या बाहरी वाल्व स्थापना की आवश्यकता नहीं है।
Q4: ATP-216HAVD टी-रोटर पंप के लिए कौन सी रोटेशन गति सीमा उपयुक्त है?
इस डिज़ाइन परिवार में टी-रोटर पंप एक विस्तृत गति सीमा पर काम करते हैं - विशिष्ट मॉडल और आवश्यक प्रवाह दर के आधार पर, आमतौर पर निचले सिरे पर 300 आरपीएम से लेकर उच्च अंत पर 3000 आरपीएम तक। निरंतर-ड्यूटी अनुप्रयोगों के लिए कम गति घिसाव और शोर को कम करती है; उच्च गति किसी दिए गए पंप विस्थापन से प्रवाह दर को बढ़ाती है। विशेष रूप से पंप की तकनीकी डेटाशीट से एटीपी-216एचएवीडी के लिए रेटेड गति सीमा की पुष्टि करें, क्योंकि इस श्रृंखला के भीतर विस्थापन और रेटेड गति 204-220 आकार सीमा में भिन्न होती है।
