PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई
  • PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई
  • PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई
  • PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई
  • PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई
  • PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई

PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई

उत्पत्ति के प्लेस चीन
ब्रांड नाम WEIYA
प्रमाणन CE RoHS
मॉडल संख्या पीएचसीएस3-2013
उत्पाद विवरण
मॉडल संख्या:
पीएचसीएस3-2013
ब्रांड:
WEIYA
उत्पाद का प्रकार:
सीएनसी मैनुअल पल्स जेनरेटर
शृंखला:
पीएचसीएस3
सामान्य विवरण:
मानक श्रृंखला के लिए हैंडव्हील
उपयोग पर नियंत्रण रखें:
एक्स / वाई / जेड अक्ष मैनुअल आंदोलन नियंत्रण
स्थापना प्रकार:
पोर्टेबल हैंडहेल्ड प्रकार
स्थिति:
नया / इस्तेमाल किया
गारंटी:
एक वर्ष
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1
मूल्य
USD 300-500 / piece
पैकेजिंग विवरण
मूल पैकेजिंग
प्रसव के समय
2 दिन
भुगतान शर्तें
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
प्रति दिन 100 पीसी
उत्पाद वर्णन
पीएचसीएस3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील पीएचसीएस32013 वीयरहेयूसर मानक श्रृंखला के लिए नई
पीएचसीएस3-2013 | सीएनसी इलेक्ट्रॉनिक हैंडव्हील मैनुअल पल्स जेनरेटर
हैंडहेल्ड / कुंडलित केबल / लॉकिंग कनेक्टर / मानक श्रृंखला सीएनसी इंटरफ़ेस
मैनुअल पल्स जेनरेटर - वर्कपीस पर एक्सिस नियंत्रण
एक मैनुअल पल्स जेनरेटर कटिंग जोन पर ऑपरेटर के हाथ में सीधा अक्ष नियंत्रण देता है। एक निश्चित पैनल से जॉगिंग करने के बजाय, ऑपरेटर खुद को वर्कपीस पर रखता है और वास्तविक समय में टूल क्लीयरेंस को देखते हुए हैंडव्हील को घुमाता है। सीएनसी हैंडव्हील से प्रत्येक पल्स को चयनित अक्ष पर एक गति वृद्धि के रूप में व्याख्या करता है।
पीएचसीएस3-2013 सटीक वृद्धिशील संकेत उत्पन्न करता है। बारीक गुणक सेटिंग्स में, हैंडव्हील का एक क्लिक एक मिलीमीटर के अक्ष अंशों को स्थानांतरित करता है - जिससे ऑपरेटर को सेटअप और टूल ऑफसेट माप के दौरान टूल एप्रोच गति पर पूर्ण नियंत्रण मिलता है।
मुख्य उत्पाद विशेषताएँ
प्रकार मैनुअल पल्स जेनरेटर (एमपीजी)
रूप हैंडहेल्ड, एर्गोनोमिक बॉडी
नियंत्रण मुख्य एनकोडर + सहायक चयनकर्ता
केबल कुंडलित, स्प्रिंग तनाव से राहत
योजक मल्टी-पिन सर्कुलर लॉकिंग
इंटरफ़ेस मानक श्रृंखला सीएनसी

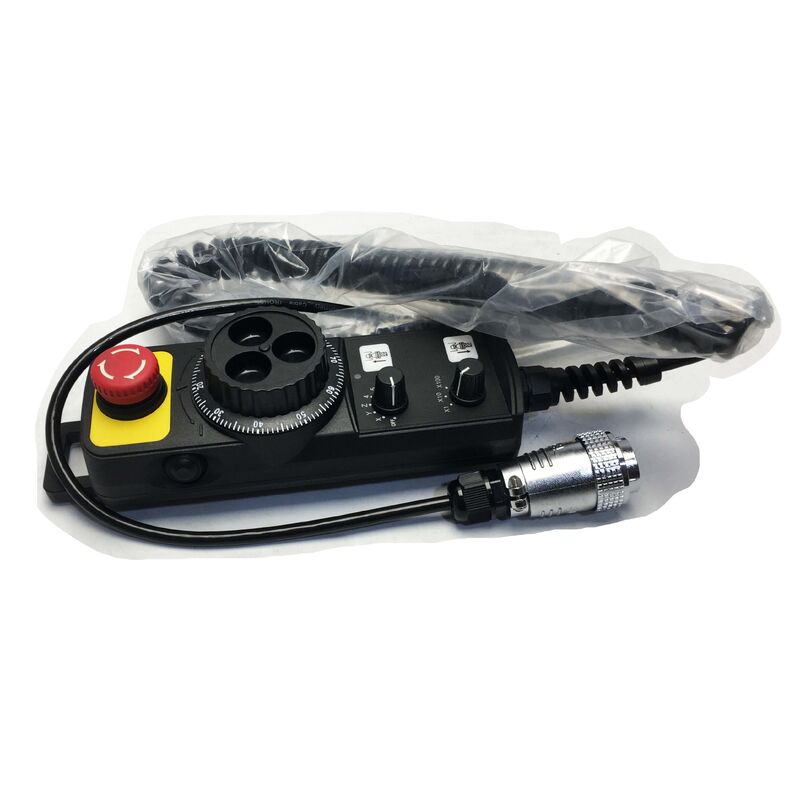

डुअल-कंट्रोल डिज़ाइन - हैंडव्हील और एक्सिस चयनकर्ता
पीएचसीएस3-2013 एक हैंडहेल्ड बॉडी में दो नियंत्रणों को एकीकृत करता है:
  • मुख्य एनकोडर व्हील:प्राथमिक रोटरी एनकोडर. इसे घुमाने से गति स्पंदन उत्पन्न होता है जिसे सीएनसी अक्ष गति में परिवर्तित करता है। दक्षिणावर्त घुमाव आम तौर पर सकारात्मक दिशा का आदेश देता है; वामावर्त आदेश नकारात्मक। प्रति क्रांति पल्स गिनती प्रत्येक गुणक सेटिंग पर चरण रिज़ॉल्यूशन निर्धारित करती है।
  • सहायक चयनकर्ता:अक्ष और गुणक चयन के लिए एक द्वितीयक स्विच या डायल - यह चुनना कि कौन सा अक्ष चलता है (X, Y, Z, या 4th अक्ष) और प्रति पल्स वृद्धि (*1, *10, *100)। एक ही बॉडी पर दोनों नियंत्रण होने का मतलब है कि ऑपरेटर पोजिशनिंग के दौरान अक्ष या चरण आकार को बदलने के लिए मुख्य पैनल पर वापस नहीं आता है - सब कुछ हाथ में है।
कुंडलित केबल और लॉकिंग कनेक्टर
कुंडलित केबल मशीन की मेज या फर्श पर ढीली केबल को खींचे बिना फैलती और पीछे हटती है। यह ऑपरेटर को कनेक्टेड रहते हुए वर्कपीस के सामने, किनारे और उसके आसपास काम करने की सुविधा देता है।
नियंत्रक के अंत में, थ्रेडेड लॉकिंग कॉलर वाला एक मल्टी-पिन गोलाकार कनेक्टर कनेक्शन को सकारात्मक रूप से सुरक्षित करता है। लॉकिंग कॉलर उपयोग के दौरान आकस्मिक डिस्कनेक्शन को रोकता है - महत्वपूर्ण है क्योंकि एक एमपीजी जो मध्य-ऑपरेशन को डिस्कनेक्ट करता है वह सीएनसी को एक अपरिभाषित हैंडव्हील मोड में छोड़ सकता है। डिस्कनेक्ट करने के लिए जानबूझकर क्वार्टर-टर्न अनलॉक की आवश्यकता होती है।
अनुप्रयोग परिदृश्य
  • वर्कपीस डेटाम सेटिंग:जेड-अक्ष कार्य ऑफसेट स्थापित करने के लिए ऑपरेटर वर्कपीस की सतह को छूने के लिए स्पिंडल को नीचे खींचता है। पीएचसीएस3-2013 का उपयोग *1 वृद्धि पर - आम तौर पर 0.001 मिमी प्रति पल्स - बिल्कुल सही समय पर फीलर गेज या टच इंडिकेटर के माध्यम से संपर्क की पुष्टि की जाती है।
  • मैनुअल प्रोग्राम ड्राई रन:ऑटो फीड्रेट पर एक नया प्रोग्राम चलाने से पहले, ऑपरेटर पीएचसीएस3-2013 के साथ मैन्युअल रूप से प्रोग्राम किए गए पथ के माध्यम से जॉगिंग करता है, टूल को चरण दर चरण आगे बढ़ाता है और स्वचालित चक्र शुरू होने से पहले मंजूरी की पुष्टि करता है।
  • जांच एवं निरीक्षण:ऑपरेटर वर्कपीस पर माप बिंदुओं पर एक जांच स्टाइलस की स्थिति के लिए मशीन के अक्षों को जॉगिंग करता है। एमपीजी का बढ़िया रिज़ॉल्यूशन भाग में अत्यधिक यात्रा के जोखिम के बिना सटीक जांच प्लेसमेंट की अनुमति देता है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: पीएचसीएस3-2013 कौन सा पल्स रिज़ॉल्यूशन प्रदान करता है?
रिज़ॉल्यूशन सीएनसी के एमपीजी कॉन्फ़िगरेशन के संयोजन में गुणक स्विच सेटिंग द्वारा निर्धारित किया जाता है। *1 पर, प्रत्येक एनकोडर क्लिक आमतौर पर 0.001 मिमी (1 माइक्रोन) अक्ष यात्रा का आदेश देता है। *10 पर चरण 0.01 मिमी है; *100 पर यह 0.1 मिमी है। सीएनसी की एमपीजी पैरामीटर सेटिंग्स प्रति पल्स सटीक दूरी को परिभाषित करती हैं - कमीशनिंग से पहले सीएनसी के पैरामीटर दस्तावेज़ में इन सेटिंग्स की पुष्टि करें।
Q2: क्या पीएचसीएस3-2013 मानक श्रृंखला के अलावा अन्य सीएनसी नियंत्रकों के साथ संगत है?
पीएचसीएस3-2013 मानक श्रृंखला सीएनसी इंटरफ़ेस के लिए निर्दिष्ट है। अन्य नियंत्रकों के साथ संगतता एमपीजी सिग्नल मानक पर निर्भर करती है - आमतौर पर 5V पर अंतर एनकोडर सिग्नल (ए+/ए−/बी+/बी−)। किसी भिन्न सिस्टम से कनेक्ट करने से पहले लक्ष्य नियंत्रक के एमपीजी पोर्ट सिग्नल विनिर्देश और पीएचसीएस3-2013 कनेक्टर पिनआउट के विरुद्ध पिन असाइनमेंट की पुष्टि करें।
Q3: क्या पीएचसीएस3-2013 सभी चार अक्षों को संचालित कर सकता है?
पीएचसीएस3-2013 पर सहायक चयनकर्ता अक्ष चयन की अनुमति देता है - आमतौर पर एक्स, वाई, जेड और एक चौथा अक्ष जहां सक्षम है। उपलब्ध अक्ष सीएनसी नियंत्रक के कॉन्फ़िगरेशन पर निर्भर करते हैं और क्या चौथा अक्ष भौतिक रूप से मौजूद है और सिस्टम पैरामीटर में सक्षम है। हैंडव्हील स्वयं अक्ष-स्वतंत्र पल्स सिग्नल उत्पन्न करता है; सीएनसी उन्हें वर्तमान में चयनित अक्ष पर रूट करता है।
Q4: क्या पीएचसीएस3-2013 का उपयोग मशीन के पैनल जॉग कुंजियों के साथ एक साथ किया जा सकता है?
नहीं, मानक सीएनसी ऑपरेशन में, एमपीजी और पैनल जॉग कुंजियाँ परस्पर अनन्य हैं। सीएनसी मोड चयनकर्ता पर हैंडव्हील मोड सक्रिय करने से पैनल जॉग कुंजी बंद हो जाती है - केवल एमपीजी सक्रिय है। जॉग मोड पर वापस स्विच करने से एमपीजी निष्क्रिय हो जाता है। पीएचसीएस3-2013 जुड़ा रहता है, लेकिन हैंडव्हील ऑपरेटिंग मोड के बाहर मोशन कमांड उत्पन्न नहीं करता है।
Q5: पीएचसीएस3-2013 किस कनेक्टर पिन की गिनती और प्रकार का उपयोग करता है?
पीएचसीएस3-2013 एक मल्टी-पिन सर्कुलर लॉकिंग कनेक्टर का उपयोग करता है। सटीक पिन गणना मानक श्रृंखला सीएनसी एमपीजी इंटरफ़ेस मानक का पालन करती है। पिन संख्या और कनेक्टर व्यास की पुष्टि करने के लिए सीधे स्थापित इकाई पर कनेक्टर बॉडी मार्किंग पढ़ें। प्रतिस्थापन केबल या कनेक्टर सोर्सिंग के लिए, भौतिक इकाई से पिन गिनती, कनेक्टर व्यास और लॉकिंग कॉलर थ्रेड विनिर्देश का मिलान करें।
PHCS3-2013 WEIYA इलेक्ट्रॉनिक हैंडव्हील PHCS32013 For Weyerhaeuser मानक श्रृंखला नई 0
