| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |

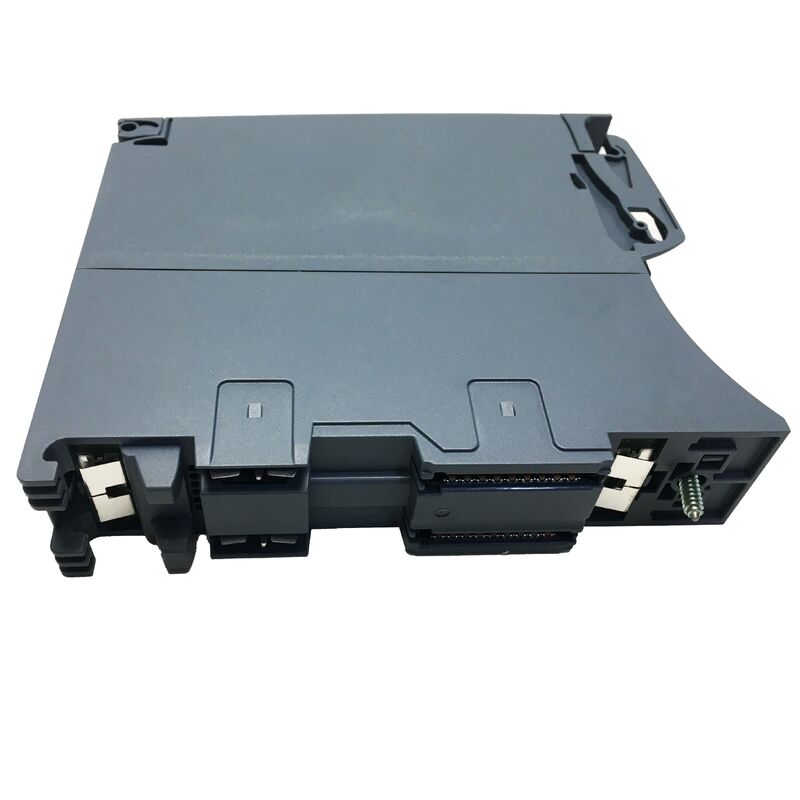

| मॉडल संख्या | 6ES7 550-1AA01-0AB0 |
SIMATIC S7-1500 का मॉड्यूलर आर्किटेक्चर विशेष फ़ंक्शन मॉड्यूल के आसपास डिज़ाइन किया गया है जो मुख्य सीपीयू के प्रसंस्करण चक्र से स्वतंत्र रूप से मांग वाले कार्यों को संभालता है। 6ES7550-1AA01-0AB0 TM काउंट 2x24V इन प्रौद्योगिकी मॉड्यूल में से एक है - एक समर्पित काउंटर मॉड्यूल जो उच्च गति एनकोडर संकेतों को उन दरों पर संसाधित करता है जिनका सीपीयू स्कैन चक्र विश्वसनीय रूप से पालन नहीं कर सकता है।
मानक पीएलसी डिजिटल इनपुट प्रोग्राम चक्र दर पर स्कैन करते हैं। प्रति सेकंड हजारों पल्स की गति से स्थिति की गिनती और घटना का पता लगाने के लिए, कार्यक्रम चक्र दृष्टिकोण गिनती भूल जाता है और अविश्वसनीय स्थिति मान उत्पन्न करता है। टीएम काउंट मॉड्यूल हार्डवेयर में एनकोडर दालों को संसाधित करके इसे संबोधित करता है - सीपीयू के स्कैन से स्वतंत्र रूप से। मॉड्यूल वास्तविक समय में आउटपुट की गणना, तुलना और उत्पादन करता है, फिर परिणाम को मॉड्यूल की प्रक्रिया छवि के माध्यम से सीपीयू को उपलब्ध कराता है।
| पैरामीटर | कीमत |
|---|---|
| चैनल | 2 |
| एनकोडर इनपुट | 24V वृद्धिशील या पल्स एनकोडर |
| डीआई प्रति चैनल | 3 |
| प्रति चैनल DQ | 2 |
| कार्य | गिनती, स्थिति का पता लगाना |
| चौड़ाई | 35 मिमी |
| वज़न | 0.36 किग्रा |
| मूल | जर्मनी |
| RoHS | अनुरूप |
उच्च गति पल्स गिनती:200kHz तक की आवृत्तियों पर एनकोडर पल्स की गिनती (टीएम काउंट 2x24V विनिर्देश के अनुसार) - उत्पादन मशीनरी पर उच्च गति वाले रोटरी एनकोडर के लिए उपयुक्त।
वृद्धिशील स्थिति का पता लगाना:एक वृद्धिशील एनकोडर से ए/बी चतुर्भुज दालों की गिनती करके, मॉड्यूल मशीन चक्र के भीतर कोणीय या रैखिक स्थिति को ट्रैक करता है। संचित गिनती अंतिम होमिंग संदर्भ के सापेक्ष स्थिति का प्रतिनिधित्व करती है।
गेट नियंत्रण:डीआई इनपुट को हार्डवेयर गेट के रूप में कॉन्फ़िगर किया जा सकता है - सीपीयू पर इंटरप्ट हैंडलिंग का बोझ डाले बिना बाहरी सिग्नल (मशीन होम स्विच, उत्पाद उपस्थिति सेंसर, सिंक्रोनाइज़ेशन ट्रिगर) के आधार पर गिनती को सक्षम या अक्षम करना।
कन्वेयर पोजिशनिंग सिस्टम:एक उत्पादन लाइन कन्वेयर ड्राइव शाफ्ट पर एक वृद्धिशील एनकोडर का उपयोग करता है। टीएम काउंट 2x24V बेल्ट की स्थिति को ट्रैक करता है और जब लक्ष्य उपचार स्टेशनों से गुजरता है तो उत्पाद-विशिष्ट आउटपुट सिग्नल ट्रिगर करता है - पीएलसी स्कैन से स्वतंत्र।
पैकेजिंग मशीन उत्पाद गिनती:एक हाई-स्पीड पैकेजिंग मशीन को सटीक उत्पाद गणना डेटा की आवश्यकता होती है। टीएम काउंट मॉड्यूल मशीन की गति पर ऑप्टिकल सेंसर पल्स की गणना करता है, तुलनात्मक आउटपुट के साथ सही गिनती पर बैच सेपरेशन एक्चुएटर्स को ट्रिगर करता है।
Q1: TM काउंट 2x24V (6ES7550-1AA01-0AB0) की अधिकतम गिनती आवृत्ति क्या है?
टीएम काउंट 2x24V 24V एनकोडर सिग्नल को प्रोसेस करता है। अधिकतम इनपुट आवृत्ति कॉन्फ़िगर किए गए गिनती मोड पर निर्भर करती है। सिंगल-काउंट मोड में (केवल ए दालों की गिनती करते हुए), अधिकतम आवृत्ति क्वाडरेचर मोड की तुलना में अधिक होती है। प्रति गिनती मोड में सटीक आवृत्ति सीमा के लिए सीमेंस टीएम काउंट 2x24V हार्डवेयर मैनुअल देखें। विशिष्ट ऑपरेशन में औद्योगिक मशीन टूल और कन्वेयर अनुप्रयोगों में उपयोग की जाने वाली एनकोडर आवृत्तियों को शामिल किया गया है।
Q2: क्या 6ES7550-1AA01-0AB0 SSI निरपेक्ष एनकोडर का समर्थन करता है?
नहीं, TM काउंट 2x24V केवल 24V वृद्धिशील एनकोडर और पल्स एनकोडर का समर्थन करता है - यह SSI (सिंक्रोनस सीरियल इंटरफ़ेस) पूर्ण एनकोडर का समर्थन नहीं करता है। SSI एनकोडर इनपुट के लिए, SIMATIC S7-1500 TM PosInput मॉड्यूल (6ES7551-xxxx-0AB0 श्रृंखला) उपयुक्त मॉड्यूल है। मॉड्यूल का चयन करने से पहले एप्लिकेशन में एनकोडर प्रकार की पुष्टि करें।
Q3: TM काउंट मॉड्यूल S7-1500 CPU प्रोग्राम के साथ कैसे एकीकृत होता है?
टीएम काउंट मॉड्यूल S7-1500 बैकप्लेन बस के माध्यम से सीपीयू के साथ संचार करता है। मॉड्यूल के हार्डवेयर कॉन्फ़िगरेशन और सिस्टम फ़ंक्शन ब्लॉक (एसएफबी) का उपयोग करके गिनती फ़ंक्शन, सेटपॉइंट और आउटपुट असाइनमेंट को चरण 7 (टीआईए पोर्टल) के माध्यम से कॉन्फ़िगर किया गया है। सीपीयू काउंटर मान पढ़ता है और मॉड्यूल की प्रक्रिया छवि पर नियंत्रण पैरामीटर लिखता है। समर्पित एसएफबी (CTRL_HSC) काउंटर नियंत्रण और वैल्यू रीडबैक के लिए प्रोग्राम इंटरफ़ेस प्रदान करते हैं।
Q4: क्या 6ES7550-1AA01-0AB0 का तुलनात्मक आउटपुट पीएलसी स्कैन चक्र से तेज काम कर सकता है?
हाँ। टीएम काउंट 2x24V पर तुलना आउटपुट हार्डवेयर में काउंटर मानों पर प्रतिक्रिया करता है - जब काउंटर पीएलसी स्कैन चक्र समय की परवाह किए बिना कॉन्फ़िगर किए गए तुलना मान तक पहुंचता है तो आउटपुट स्विच हो जाता है। यह हार्डवेयर प्रतिक्रिया प्रौद्योगिकी मॉड्यूल दृष्टिकोण का प्रमुख लाभ है: आउटपुट समय सटीक और नियतात्मक है, इस पर निर्भर नहीं है कि सीपीयू अगली बार आउटपुट छवि को कब संसाधित करता है।
Q5: S7-1500 रैक में 6ES7550-1AA01-0AB0 की चौड़ाई क्या है?
TM काउंट 2x24V की S7-1500 रैक में चौड़ाई 35 मिमी है। यह SIMATIC S7-1500 सिंगल-वाइड मॉड्यूल के लिए मानक सिंगल-स्लॉट चौड़ाई है। यह S7-1500 रैक में एक स्लॉट रखता है और S7-1500 उत्पाद परिवार में उपयोग की जाने वाली मानक मॉड्यूल कनेक्शन विधि के साथ स्थापित होता है।
