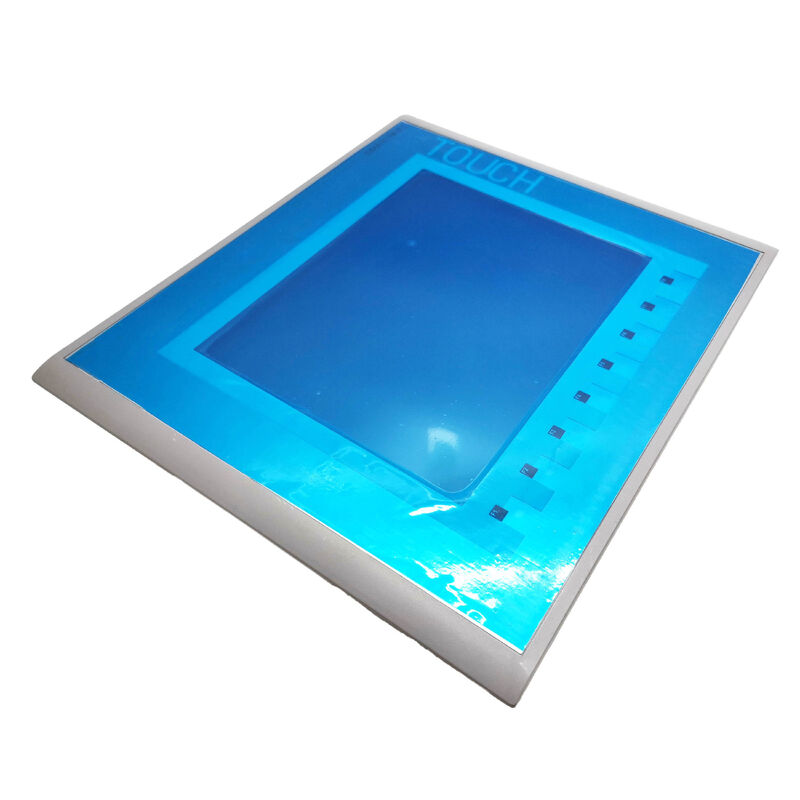

दसीमेंस 6AV6647-0AE11-3AX0केटीपी1000 बेसिक कलर डीपी है जो सीमेंस की सिमैटिक बेसिक पैनल रेंज का 10.4 इंच का मानव-मशीन इंटरफेस पैनल है।औद्योगिक ऑपरेटर स्टेशनों के लिए डिज़ाइन किया गया है जहां MPI या PROFIBUS DP-आधारित पीएलसी सिस्टम से कनेक्टिविटी के साथ रंगीन डिस्प्ले और टच और कुंजी दोनों संचालन की आवश्यकता होती है.
यह KTP1000 बेसिक श्रृंखला का PROFIBUS DP संस्करण है; संबंधित PROFINET संस्करण में एक अलग भाग संख्या है।
पैनल के पदनाम में "बेसिक" सिमैटिक एचएमआई पदानुक्रम में इसकी स्थिति को दर्शाता हैः यह सीमेंस के पैनल पोर्टफोलियो के प्रवेश स्तर पर स्थित है, जो कि आराम पैनल रेंज के नीचे है,लेकिन यह कोर एचएमआई कार्यों कि मशीन स्तर के ऑपरेटर स्टेशनों के बहुमत की जरूरत है प्रदान करता है: प्रक्रिया मूल्य प्रदर्शन, अलार्म संकेत, नुस्खा प्रबंधन, रिपोर्टिंग, और रुझान, एक विन्यास वातावरण के माध्यम से जो उच्च अंत पैनलों के समान WinCC सॉफ्टवेयर टूलचेन साझा करता है।
इस साझा कॉन्फ़िगरेशन दृष्टिकोण का अर्थ है कि एक KTP1000 बेसिक पर शुरू की गई परियोजना आवश्यकताओं के बढ़ने पर अपेक्षाकृत कम रीवर्क के साथ अपनी स्क्रीन डिजाइन को एक आराम पैनल में ऊपर की ओर माइग्रेट कर सकती है।
10.4 इंच पर, KTP1000 स्वाभाविक रूप से मशीन नियंत्रण पैनलों में फिट बैठता है जहां ऑपरेटर को एक साथ कई प्रक्रिया मान देखने की आवश्यकता होती है पैकेजिंग मशीन की उत्पाद संख्या और गति, या एक मशीन उपकरण की धुरी की स्थिति और कार्यक्रम की स्थिति को कई स्क्रीन के माध्यम से स्क्रॉल करने की आवश्यकता के बिना।
The 640×480 pixel resolution at this display size gives comfortable text and graphic readability in typical ambient industrial lighting without additional display brightness beyond the panel's factory settings.
डिस्प्ले के नीचे 8-की सॉफ्टकी पंक्ति के संयोजन के साथ डिस्प्ले पर ही पूर्ण टचस्क्रीन क्षमता ऑपरेटरों को एक ही पैनल के लिए दो इंटरैक्शन मोड देती है।
ऐसे वातावरण में कीपैड संचालन को प्राथमिकता दी जाती है जहां दस्ताने पहने जाते हैं या जहां कंपन से सटीक स्पर्श मुश्किल हो जाता है;टचस्क्रीन इंटरैक्शन पैरामीटर प्रविष्टि और नेविगेशन के लिए तेजी से है जब ऑपरेटर पहुंच की स्थिति साफ और स्थिर है.
दोनों मोड स्वतंत्र रूप से पूर्ण इंटरफेस को नियंत्रित कर सकते हैं।
| पैरामीटर | मूल्य |
|---|---|
| प्रदर्शन | 10.4" टीएफटी रंग |
| संकल्प | 640×480 पिक्सेल |
| रंग | 256 |
| प्रदर्शन क्षेत्र | 211.2 मिमी × 158.4 मिमी |
| ऑपरेशन | कुंजी + स्पर्श (हाइब्रिड) |
| सॉफ्टकीज़ | 8 |
| इंटरफेस | एमपीआई / प्रोफिबस डीपी |
| विद्युत आपूर्ति | 24 वी डीसी, 1 ए |
| आयाम (W×H×D) | 335 × 275 × 60 मिमी |
| कटआउट | 299×227 मिमी |
| फ्रंट / रियर आईपी | IP65 / IP20 |
| ऑपरेटिंग टेम्प | 0°50°C (ऊर्ध्वाधर) |
| भंडारण तापमान | −20 से +60°C |
| वजन | ~2.27 किलो |
| बैकलाइट एमटीबीएफ | 50,000 घंटे 25°C पर |
| सॉफ़्टवेयर कॉन्फ़िगर करें | WinCC Flexible 2008 SP2 / WinCC बेसिक V11 |
-0AE11 प्रत्यय KTP1000 के MPI/PROFIBUS DP संचार संस्करण को दर्शाता है।दोनों प्रोटोकॉल पैनल पर एक ही भौतिक आरएस 485 कनेक्टर साझा करते हैं.
This dual-protocol physical interface is common across Siemens' Basic Panel DP range and reflects the transition period between the older MPI-based programming and communication model (used with S7-300 CPUs) and the PROFIBUS DP fieldbus architecture that became the standard for distributed I/O connections.
व्यावहारिक स्थापना के संदर्भ में, S7-300 CPU चलाने वाली अधिकांश मशीनें कॉन्फ़िगरेशन और रनटाइम संचार के लिए MPI के माध्यम से KTP1000 DP को CPU के MPI पोर्ट से जोड़ेंगी।अधिक जटिल आर्किटेक्चर वाली मशीनें जहां एचएमआई को प्रोफ़िबस नेटवर्क पर आई/ओ उपकरणों के साथ बैठना चाहिए, पैनल को प्रोफ़िबस मास्टर के रूप में सीपीयू के डीपी इंटरफ़ेस से जोड़ सकती हैं.
RS 422 इंटरफ़ेस, इस कनेक्टर पर भी उपलब्ध है, Modbus RTU संचार को तृतीय-पक्ष नियंत्रकों के साथ सक्षम करता है जो Modbus को अपने सीरियल प्रोटोकॉल के रूप में उपयोग करते हैं।
इसका उपयोग बहु-विक्रेता मशीनों में किया जाता है जहां एचएमआई गैर-सीमेंस पीएलसी प्रणालियों के लिए ऑपरेटर इंटरफ़ेस के रूप में कार्य करता है।
6AV6647-0AE11-3AX0 को WinCC Flexible युग के दौरान जारी किया गया था और इसका प्राथमिक कॉन्फ़िगरेशन सॉफ्टवेयर WinCC Flexible 2008 SP2 Compact या उच्चतर है।
यह प्रारंभिक टीआईए पोर्टल (STEP 7 Basic V11, WinCC Basic V11) में भी कॉन्फ़िगर करने योग्य है,हालांकि इसके बाद के संस्करणों में टीआईए पोर्टल में माइग्रेशन ने केटीपी पैनल रिफ्रेश चक्र पेश किया जिसने अंततः टीआईए-देशी पैनलों के पक्ष में डीपी-इंटरफेस केटीपी 1000 बेसिक को बंद कर दिया.
KTP1000 DP के लिए WinCC Flexible में कॉन्फ़िगर की गई परियोजनाओं को TIA पोर्टल WinCC में माइग्रेट किया जा सकता है यदि वर्तमान पीढ़ी के पैनल में हार्डवेयर अपग्रेड किया जाता है, तो स्क्रीन डिजाइनों को संरक्षित किया जाता है,अलार्म विन्यास, और टीआईए पोर्टल माइग्रेशन टूल के साथ नुस्खा डेटा।
पैनल एक समतल पैनल सतह में एक कटआउट में माउंट किया जाता है, जो यूनिट के साथ प्रदान किए गए माउंटिंग क्लिप द्वारा सुरक्षित है।
कटआउट आयाम 299mm × 227mm है। कटआउट पर पैनल सामग्री की अधिकतम मोटाई 4mm है।
सामने के भाग पर IP65 रेटिंग का अर्थ है कि पैनल के डिस्प्ले और बज़ल धूल के प्रवेश और पानी के जेट के खिलाफ सील हैं या धूल वाले मशीनिंग वातावरण.
रियर फेस (IP20) तरल पदार्थों या प्रवाहकीय धूल के संपर्क के लिए नहीं है।
ऊर्ध्वाधर स्थापना 0 से 50°C परिचालन तापमान सीमा के लिए निर्दिष्ट अभिविन्यास है।
जब ऊर्ध्वाधर से 35° तक के कोणों पर स्थापित किया जाता है, तो ऑपरेटिंग तापमान रेंज को कम किया जा सकता है। गैर-ऊर्ध्वाधर माउंटिंग कोणों पर डीरेटिंग वक्र के लिए पैनल की स्थापना पुस्तिका देखें।
Q1: KTP1000 बेसिक कलर डीपी का उत्पादन अक्टूबर 2022 में बंद कर दिया गया था। वर्तमान पीढ़ी की सिफारिश की गई प्रतिस्थापन क्या है?
सीमेंस के KTP1000 बेसिक कलर डीपी के लिए वर्तमान प्रतिस्थापन आवश्यक इंटरफ़ेस के आधार पर SIMATIC HMI बेसिक पैनल पीढ़ी 2 या KTP1000 बेसिक पीएन श्रृंखला के भीतर है।
प्रोफिबस डीपी कनेक्टिविटी के लिए, वर्तमान सीमेंस सिफारिशों में एक इंटरफेस कन्वर्टर या प्रोफाइनट में माइग्रेशन शामिल है, क्योंकि वर्तमान पीढ़ी के बेसिक पैनल प्रोफाइनट संचार पर ध्यान केंद्रित करते हैं।
प्रत्यक्ष प्रतिस्थापन सोर्सिंग के लिए, आफ्टरमार्केट में परीक्षण किए गए KTP1000 DP इकाइयां उन मशीनों से आती हैं जिन्हें बंद कर दिया गया है।
Q2: क्या KTP1000 DP एक ही MPI नेटवर्क पर कई पीएलसी के साथ एक साथ संवाद कर सकता है?
एक एमपीआई नेटवर्क में, केटीपी1000 को अपने प्राथमिक नियंत्रक के रूप में एक निर्दिष्ट पीएलसी सीपीयू के साथ संवाद करने के लिए कॉन्फ़िगर किया जा सकता है।
एमपीआई एक मल्टी-पॉइंट बस है जो कई नोड्स की अनुमति देती है, लेकिन केटीपी1000 बेसिक पैनल एक एकल मास्टर एचएमआई डिवाइस के रूप में डिज़ाइन किया गया है जो एक समय में एक कॉन्फ़िगर किए गए पीएलसी के साथ संचार बनाए रखता है।
मल्टी-कंट्रोलर अनुप्रयोगों के लिए, अलग-अलग स्क्रीन ऑब्जेक्ट अलग-अलग कंट्रोलर से टैग से जुड़े जा सकते हैं,लेकिन यह WinCC लचीला में सावधानीपूर्वक विन्यास की आवश्यकता है और एमपीआई नेटवर्क के संचार विलंबता बाधाओं के अधीन है.
प्रश्न 3: पैनल की बैकलाइट MTBF 50,000 घंटे है। इसका परिचालन में क्या अर्थ है?
50,000 घंटे 25°C पर उस संदर्भ तापमान पर एलईडी बैकलाइट के लिए विफलताओं के बीच सांख्यिकीय औसत समय है। 25°C से अधिक विशिष्ट मशीन संचालन तापमान पर, एमटीबीएफ कम हो जाता है।
निरंतर 24/7 संचालन में, 50,000 घंटे लगभग 5.7 वर्षों के संचालन समय का प्रतिनिधित्व करते हैं जब तक कि बैकलाइट सांख्यिकीय रूप से अपनी विश्वसनीयता के मध्य बिंदु तक नहीं पहुंच जाती।
व्यवहार में, बैकलाइट डिमिंग एक क्रमिक प्रक्रिया है,और विफलता से पहले नियोजित रखरखाव की प्रतिस्थापन की बजाय विफलता के बाद प्रतिक्रियाशील प्रतिस्थापन की सिफारिश की गई दृष्टिकोण है.
प्रश्न 4: क्या इस पैनल का उपयोग बाहरी अनुप्रयोगों के लिए किया जा सकता है जहां सूर्य के प्रकाश की पठनीयता की आवश्यकता होती है?
केटीपी1000 बेसिक कलर डीपी को इंडोर इंडस्ट्रियल इंस्टॉलेशन के लिए डिज़ाइन किया गया है। 256-रंग का टीएफटी डिस्प्ले उच्च चमक वाला प्रकार नहीं है,और प्रत्यक्ष सूर्य के प्रकाश का कारण महत्वपूर्ण परावर्तक चमक है कि पठनीयता को कम करता है.
आउटडोर इंस्टॉलेशन के लिए पैनल के ऊपर एक सनशेड/हाउस, एक एंटी रिफ्लेक्शन्स स्क्रीन प्रोटेक्टर या उच्च चमक वाले डिस्प्ले वेरिएंट की आवश्यकता होती है।
IP65 फ्रंट फेस रेटिंग बारिश और धूल से सुरक्षा प्रदान करती है, लेकिन डिस्प्ले की चमक बाहरी उपयोग के लिए सीमित कारक है।
Q5: KTP1000 बेसिक पैनल एक साथ कितने अलार्म संदेश संभाल सकता है?
KTP1000 बेसिक पैनल WinCC Flexible कॉन्फ़िगरेशन के माध्यम से अलार्म हैंडलिंग का समर्थन करता है।अलार्म बफर का आकार और एक साथ सक्रिय अलार्म की संख्या इस उपकरण वर्ग के लिए WinCC Flexible में परिभाषित विन्यास सीमाओं द्वारा निर्धारित की जाती है.
यदि अलार्म कॉन्फ़िगरेशन डिवाइस की मेमोरी या प्रसंस्करण सीमाओं से अधिक है तो प्रोजेक्ट कंपाइलर इंगित करेगा।
लंबे इतिहास बफर के साथ व्यापक अलार्म प्रबंधन की आवश्यकता अनुप्रयोगों के लिए,SIMATIC कम्फर्ट पैनल रेंज बड़ी अलार्म बफर क्षमताओं और अधिक परिष्कृत अलार्म प्रबंधन सुविधाओं प्रदान करता है.
