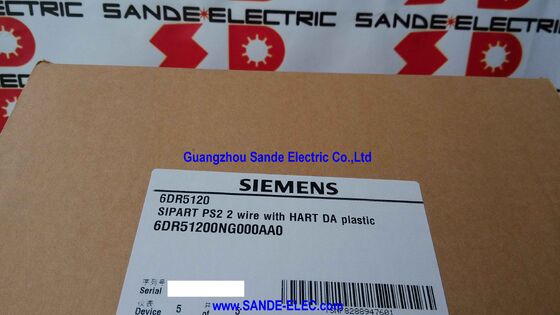

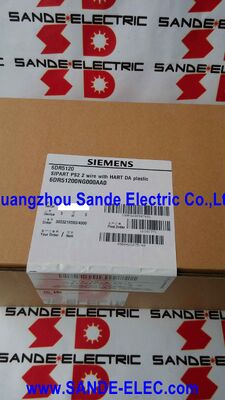

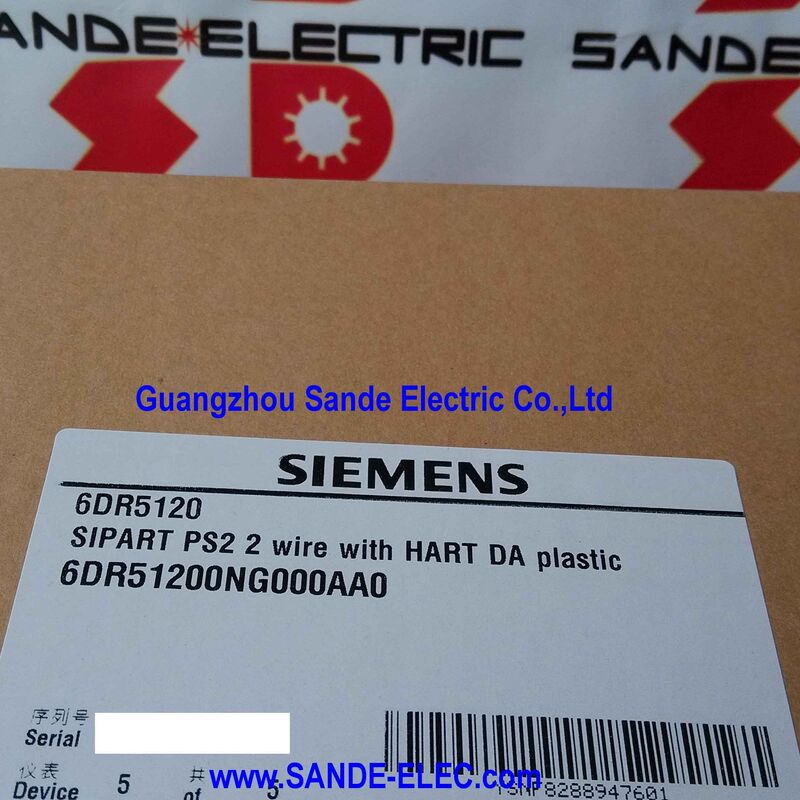

सीमेंस 6DR5120-0NG00-0AA0 | SIPART PS2 स्मार्ट इलेक्ट्रो-न्यूमेटिक पोजिशनर — 4–20mA / HART, डबल-एक्टिंग, पॉलीकार्बोनेट IP66, M20×1.5 / G 1/4, फिक्सेबल स्लिपिंग क्लच

अवलोकन

यह सीमेंस 6DR5120-0NG00-0AA0 SIPART PS2 स्मार्ट इलेक्ट्रो-न्यूमेटिक पोजिशनर है जो डबल-एक्टिंग न्यूमेटिक एक्चुएटर्स के लिए कॉन्फ़िगर किया गया है, जिसमें 4–20mA टू-वायर लूप पर HART डिजिटल संचार होता है।

यह प्रक्रिया स्वचालन में सबसे व्यापक रूप से तैनात पोजिशनर वेरिएंट में से एक है — डबल-एक्टिंग आउटपुट HART प्रोटोकॉल के साथ मिलकर नियंत्रण वाल्व इंस्टॉलेशन के बहुमत को कवर करता है जहां खोलने और बंद करने दोनों गतियों के लिए न्यूमेटिक ड्राइव की आवश्यकता होती है (स्प्रिंग-रिटर्न सिंगल-एक्टिंग एक्चुएटर्स के विपरीत), और जहां हैंडहेल्ड कम्युनिकेटर या एसेट मैनेजमेंट सिस्टम के लिए डिजिटल संचार एक मानक साइट आवश्यकता है।

SIPART PS2 श्रृंखला दशकों से प्रक्रिया संयंत्रों में एक प्रमुख उत्पाद रही है, जो तंग पोजिशनिंग सटीकता, एक स्व-कैलिब्रेशन रूटीन जो मैन्युअल स्पैन या शून्य समायोजन के बिना पोजिशनर को एक्चुएटर के अनुकूल बनाता है, और एक व्यापक डायग्नोस्टिक्स पैकेज के संयोजन के लिए मूल्यवान है जो समय के साथ वाल्व और एक्चुएटर की स्थिति को ट्रैक करता है।

इस पार्ट नंबर में विशिष्ट वेरिएंट — पॉलीकार्बोनेट एनक्लोजर, M20×1.5 इलेक्ट्रिकल कनेक्शन, G 1/4 न्यूमेटिक कनेक्शन, फिक्सेबल स्लिपिंग क्लच — गैर-खतरनाक क्षेत्रों में इंस्टॉलेशन के लिए मानक यूरोपीय-थ्रेड कॉन्फ़िगरेशन है।

फीडबैक शाफ्ट पर फिक्सेबल स्लिपिंग क्लच एक व्यावहारिक विवरण है जो इंस्टॉलेशन और रखरखाव को प्रभावित करता है।

फीडबैक शाफ्ट एक्चुएटर की स्थिति को पोजिशनर के आंतरिक पोटेंशियोमीटर तक पहुंचाता है।

क्लच फीडबैक कपलिंग को तब फिसलने देता है यदि एक्चुएटर की गति पोजिशनर की यांत्रिक यात्रा सीमा से अधिक हो जाती है — यांत्रिक क्षति को स्थिति सेंसर तक रोकता है यदि वाल्व या एक्चुएटर पोजिशनर के फीडबैक तंत्र से पहले अपने हार्ड स्टॉप तक पहुंच जाता है।

"फिक्सेबल" विशेषता क्लच को एक बार सही रेंज सेट हो जाने पर स्थिति में लॉक करने की अनुमति देती है, जिससे फीडबैक में प्ले समाप्त हो जाता है जो अन्यथा नियंत्रण हिस्टैरिसीस का कारण बनेगा।

पॉलीकार्बोनेट एनक्लोजर (मैक्रोलॉन) IP66 सुरक्षा प्रदान करता है — धूल-तंग और शक्तिशाली पानी की जेट का प्रतिरोधी — और NEMA 4X समतुल्यता।

पेट्रोकेमिकल, रासायनिक, जल उपचार, और सामान्य प्रक्रिया संयंत्रों में विस्फोट जोखिम के बिना विशिष्ट ऊपर-जमीन प्रक्रिया इंस्टॉलेशन के लिए, पॉलीकार्बोनेट वेरिएंट मानक विकल्प है। यह एल्यूमीनियम संस्करण की तुलना में हल्का है और क्षेत्र में काम करने में आसान है।

मुख्य विनिर्देश

डबल-एक्टिंग बनाम सिंगल-एक्टिंग — यह क्यों मायने रखता है

6DR5120-0NG00-0AA0 विनिर्देश में "डबल-एक्टिंग" पदनाम न्यूमेटिक आउटपुट व्यवस्था का वर्णन करता है: पोजिशनर डबल-एक्टिंग एक्चुएटर के दोनों खोलने और बंद करने वाले कक्षों में विनियमित हवा का दबाव पहुंचाता है, सक्रिय न्यूमेटिक बल के माध्यम से दोनों दिशाओं में गति को नियंत्रित करता है।

यह सिंगल-एक्टिंग (स्प्रिंग-रिटर्न) एक्चुएटर्स के विपरीत है जहां एक दिशा हवा के दबाव से और दूसरी संपीड़ित स्प्रिंग से संचालित होती है।

डबल-एक्टिंग एक्चुएटर्स स्प्रिंग-रिटर्न डिजाइनों पर कई आवेदन लाभ प्रदान करते हैं: वे दोनों दिशाओं में उच्च थ्रस्ट या टॉर्क प्रदान कर सकते हैं, वे स्प्रिंग क्षरण के अधीन नहीं होते हैं जो समय के साथ फेल-सेफ व्यवहार को प्रभावित करते हैं, और उन्हें निर्दिष्ट किया जा सकता है जहां एक्चुएटर के भौतिक आकार के लिफाफे में आवश्यक बल के स्प्रिंग पैक की अनुमति नहीं है।

बड़े व्यास वाले वाल्वों के लिए जहां प्लग या डिस्क को दोनों दिशाओं में ले जाने के लिए बल महत्वपूर्ण है, डबल-एक्टिंग मानक एक्चुएटर आर्किटेक्चर है।

विशिष्ट पार्ट नंबर 6DR5120-0NG00-0AA0 डबल-एक्टिंग के लिए है (प्रत्यय में "NG" डबल-एक्टिंग पॉलीकार्बोनेट को स्लिपिंग क्लच और M20×1.5 कनेक्शन के साथ इंगित करता है)। स्प्रिंग-रिटर्न (सिंगल-एक्टिंग) एक्चुएटर के लिए निर्दिष्ट उपयोगकर्ताओं को ऑर्डर करने से पहले सही प्रत्यय कोड की पुष्टि करनी चाहिए, क्योंकि सिंगल-एक्टिंग वेरिएंट में अलग-अलग प्रत्यय पदनाम होते हैं और न्यूमेटिक आउटपुट सर्किट्री में आंतरिक रूप से भिन्न होते हैं।

HART एकीकरण और SIMATIC PDM

4–20mA लूप पर HART संचार पोजिशनर के डायग्नोस्टिक्स, कॉन्फ़िगरेशन पैरामीटर और ऑपरेटिंग डेटा को HART हैंडहेल्ड कम्युनिकेटर (जैसे एमर्सन 475 फील्ड कम्युनिकेटर) का उपयोग करके या सीमेंस के अपने SIMATIC PDM (प्रोसेस डिवाइस मैनेजर) सहित एसेट मैनेजमेंट सॉफ्टवेयर के माध्यम से दूरस्थ रूप से एक्सेस करने की अनुमति देता है।

SIMATIC PDM से, एक ऑपरेटर पोजिशनर की वर्तमान स्थिति, सेटपॉइंट और विचलन को वास्तविक समय में पढ़ सकता है; नियंत्रण वाल्व की यात्रा संचय, शून्य-बिंदु बहाव, और प्रतिक्रिया समय इतिहास की समीक्षा कर सकता है; वाल्व को ऑफ़लाइन किए बिना वाल्व की गति को सत्यापित करने के लिए फुल स्ट्रोक टेस्ट (FST) और पार्शियल स्ट्रोक टेस्ट (PST) चला सकता है; स्टेप रिस्पांस डायग्नोस्टिक तक पहुंच सकता है, जो न्यूमेटिक एक्चुएटर के डायनामिक व्यवहार को दर्शाता है; और सभी आंतरिक मापदंडों को कॉन्फ़िगर कर सकता है — डेड बैंड, टाइट क्लोज फंक्शन, स्प्लिट रेंज सेटिंग्स, और सेटपॉइंट कैरेक्टराइजेशन कर्व।

यह डायग्नोस्टिक गहराई प्रक्रिया संयंत्रों द्वारा SIPART PS2 पोजिशनर निर्दिष्ट करने के मुख्य कारणों में से एक है: HART डेटा वाल्व की स्थिति का निरंतर मूल्यांकन प्रदान करता है जो प्रतिक्रियाशील ब्रेकडाउन प्रतिक्रिया के बजाय भविष्य कहनेवाला रखरखाव को सक्षम बनाता है।

स्व-कैलिब्रेशन — स्वचालित आरंभीकरण

SIPART PS2 की सबसे परिचालन रूप से मूल्यवान विशेषताओं में से एक इसका स्वचालित आरंभीकरण रूटीन है। एक बार स्थापित और संचालित होने के बाद, पोजिशनर को AUTO (स्वचालित कैलिब्रेशन) चलाने के लिए कमांड किया जा सकता है, जिसके दौरान यह:

1. एक्चुएटर को धीरे-धीरे क्लोज लिमिट तक चलाता है और शून्य स्थिति रिकॉर्ड करता है।
2. ओपन लिमिट तक चलाता है और फुल-ट्रैवल स्थिति रिकॉर्ड करता है।
3. यांत्रिक यात्रा की गणना करता है और एक्चुएटर के लिए अपने आंतरिक मापदंडों को अनुकूलित करता है।
4. कंट्रोलर ट्यूनिंग के लिए एक्चुएटर की न्यूमेटिक प्रतिक्रिया को चिह्नित करने के लिए एक संक्षिप्त डायनामिक परीक्षण चलाता है।

पूरा रूटीन आमतौर पर कुछ मिनटों में पूरा हो जाता है। मैन्युअल स्पैन और शून्य समायोजन पोटेंशियोमीटर की आवश्यकता नहीं होती है — पोजिशनर स्वचालित यात्रा माप से इन मानों को कम्प्यूटेशनल रूप से निर्धारित करता है।

रखरखाव टीमों के लिए एक विफल पोजिशनर को बदलने के लिए, यह स्व-कैलिब्रेशन एक नई इकाई को सेवा में लाने के लिए आवश्यक समय को काफी कम कर देता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह पोजिशनर डबल-एक्टिंग एक्चुएटर्स के लिए निर्दिष्ट है। क्या इसे केवल एक न्यूमेटिक आउटपुट पोर्ट का उपयोग न करके सिंगल-एक्टिंग (स्प्रिंग-रिटर्न) एक्चुएटर से जोड़ा जा सकता है?

नहीं। डबल-एक्टिंग वेरिएंट का आंतरिक न्यूमेटिक सर्किट विशेष रूप से दो न्यूमेटिक आउटपुट के लिए डिज़ाइन किया गया है।

नियंत्रण एल्गोरिथम मानता है कि दोनों कक्ष न्यूमेटिक रूप से संचालित होते हैं।

स्प्रिंग-रिटर्न एक्चुएटर के लिए, सिंगल-एक्टिंग वेरिएंट को निर्दिष्ट किया जाना चाहिए — आंतरिक सर्किट्री न्यूमेटिक आउटपुट को अलग तरह से रूट करती है, और बिजली की विफलता पर फेल-सेफ डिप्रेशराइजेशन लॉजिक केवल सिंगल-एक्टिंग कॉन्फ़िगरेशन में सही ढंग से कार्य करता है।

Q2: फिक्सेबल स्लिपिंग क्लच को एक प्रमुख विशेषता के रूप में उल्लेख किया गया है। इंस्टॉलेशन के दौरान इसे कैसे सेट किया जाता है?

एक्चुएटर पर पोजिशनर को माउंट करने के बाद, फीडबैक शाफ्ट कपलिंग को एक्चुएटर के ट्रैवल इंडिकेटर पिन या योक आर्म से जोड़ा जाता है।

एक्चुएटर को मिड-स्ट्रोक पर स्थित करके, क्लच को लॉकिंग मैकेनिज्म को कसकर संलग्न करके संलग्न किया जाता है, जिससे फीडबैक शाफ्ट उस स्थिति में तय हो जाता है जो एक्चुएटर की वास्तविक स्थिति के अनुरूप होती है। क्लच तब एक्चुएटर की पूरी यात्रा रेंज में सटीक स्थिति फीडबैक प्रसारित करेगा।

यदि एक्चुएटर एक हार्ड मैकेनिकल स्टॉप तक पहुंचता है, तो क्लच आंतरिक पोटेंशियोमीटर तक ओवर-ट्रैवल बल प्रसारित करने के बजाय फिसल जाता है।

SIPART PS2 ऑपरेटिंग मैनुअल विशिष्ट क्लच एंगेजमेंट प्रक्रिया प्रदान करता है।

Q3: क्या 6DR5120-0NG00-0AA0 का पॉलीकार्बोनेट (मैक्रोलॉन) एनक्लोजर सीधी धूप में बाहरी उपयोग के लिए उपयुक्त है?

पॉलीकार्बोनेट लंबे समय तक यूवी एक्सपोजर के साथ खराब हो जाता है, जो वर्षों के बाहरी उपयोग में भंगुरता और रंग परिवर्तन का कारण बन सकता है।

बाहरी इंस्टॉलेशन के लिए, सीमेंस पॉलीकार्बोनेट एनक्लोजर के यूवी-स्थिर वेरिएंट, एक उपयुक्त सन शील्ड, या एल्यूमीनियम हाउसिंग वेरिएंट की सिफारिश करता है।

IP66 रेटिंग यूवी चिंता की परवाह किए बिना बारिश और पानी की जेट से बचाता है, लेकिन उच्च-यूवी बाहरी वातावरण में एनक्लोजर की दीर्घकालिक यांत्रिक अखंडता वह विचार है जो आमतौर पर ऐसे इंस्टॉलेशन में एल्यूमीनियम के लिए वरीयता को संचालित करता है।

Q4: पोजिशनर को 4–20mA लूप से न्यूनतम विद्युत आपूर्ति करंट की आवश्यकता क्या है?

2-वायर कॉन्फ़िगरेशन में SIPART PS2 एक लूप-पावर्ड डिवाइस है — यह 4–20mA करंट लूप से ही अपनी विद्युत ऑपरेटिंग शक्ति खींचता है।

पोजिशनर को संचालन बनाए रखने के लिए न्यूनतम करंट लगभग 3.6mA है, जो सेटपॉइंट सिग्नल के 4mA लोअर रेंज मान से थोड़ा नीचे है।

इसका मतलब है कि पोजिशनर तब भी चालू रहता है जब सेटपॉइंट अपने न्यूनतम (4mA) मान पर होता है, शेष 3.6mA ऑपरेटिंग शक्ति प्रदान करता है।

लूप सप्लाई को SIPART PS2 ऑपरेटिंग मैनुअल में निर्दिष्ट सभी लूप करंट मानों पर आवश्यक वोल्टेज बनाए रखने में सक्षम होना चाहिए।

Q5: क्या SIMATIC PDM सॉफ्टवेयर के बिना HART हैंडहेल्ड कम्युनिकेटर से पार्शियल स्ट्रोक टेस्ट (PST) शुरू किया जा सकता है?

हाँ। SIPART PS2 HART डिवाइस विवरण (DD) में पार्शियल स्ट्रोक टेस्ट फ़ंक्शन शामिल है, जिसे किसी भी HART-संगत कम्युनिकेटर से शुरू किया जा सकता है जिसमें SIPART PS2 DD फ़ाइल लोड की गई हो।

कम्युनिकेटर वर्तमान स्थिति प्रदर्शित करता है, स्ट्रोक मापदंडों को सेट करने की अनुमति देता है, परीक्षण शुरू करता है, और परिणाम रिकॉर्ड करता है।

बुनियादी डायग्नोस्टिक एक्सेस के लिए SIMATIC PDM की आवश्यकता नहीं है, हालांकि यह एक हैंडहेल्ड कम्युनिकेटर की पेशकश नहीं करने वाले ऐतिहासिक डेटा लॉगिंग और रिपोर्ट जनरेशन के साथ एक समृद्ध इंटरफ़ेस प्रदान करता है।
