| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7195-7HB00-0XA0 |

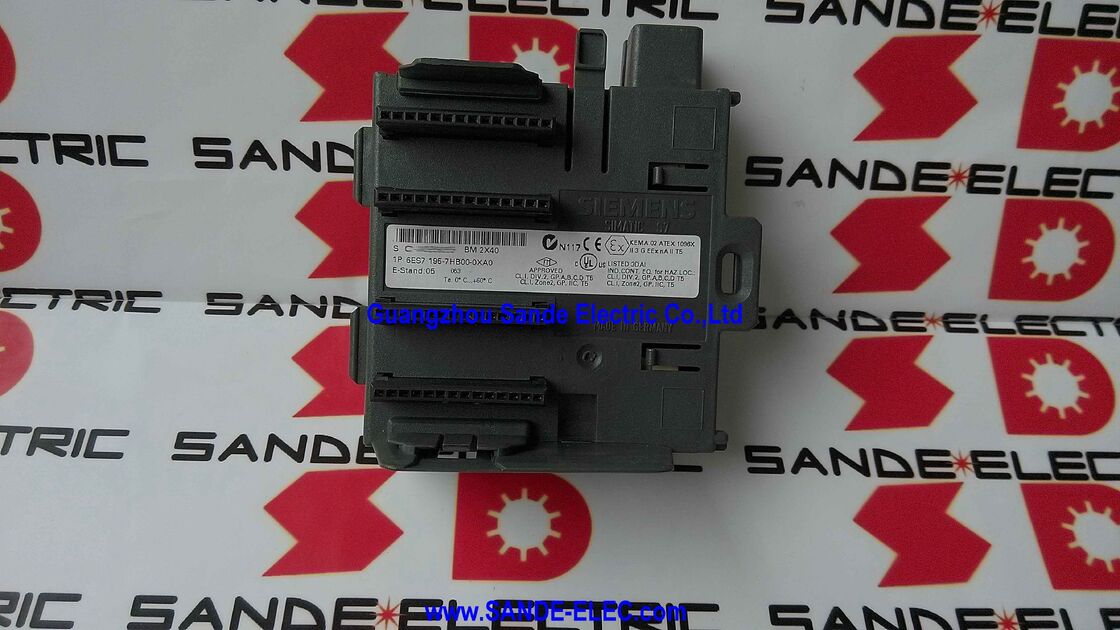

सीमेंस 6ES7195-7HB00-0XA0 BM 240 है — SIMATIC ET 200M डिस्ट्रीब्यूटेड I/O सिस्टम के लिए एक एक्टिव बस मॉड्यूल।
बिना बस मॉड्यूल वाले एक मानक ET 200M स्टेशन में, S7-300 सिग्नल मॉड्यूल सीधे स्टेशन के DIN रेल बस कनेक्टर रो पर लगाए जाते हैं, और उनमें से किसी एक को हटाने के लिए पूरे स्टेशन को पावर डाउन करने की आवश्यकता होती है।
BM 240 इस बाधा को मौलिक रूप से बदलता है: यह स्टेशन के बैकप्लेन में आसन्न मॉड्यूल के बीच में डाला जाता है, दो 40mm-चौड़े सिग्नल मॉड्यूल के लिए एक हॉट-स्वैप सॉकेट प्रदान करता है, और उन मॉड्यूल को स्टेशन की पावर या उसके PROFIBUS/PROFINET संचार को बाधित किए बिना भौतिक रूप से हटाने और फिर से डालने की अनुमति देता है।
इसका महत्व उच्च-उपलब्धता प्रक्रिया संयंत्र वातावरण में सबसे अधिक स्पष्ट है।
एक फार्मास्युटिकल बैच रिएक्टर का PROFIBUS ET 200M स्टेशन हीटिंग, कूलिंग, डोजिंग और एजिटेशन को नियंत्रित कर सकता है — प्रत्येक फ़ंक्शन अपने स्वयं के I/O मॉड्यूल के माध्यम से।
बस मॉड्यूल के बिना, नियमित रखरखाव (एक संदिग्ध खराब एनालॉग इनपुट मॉड्यूल की जाँच) करने के लिए भी पूरे I/O स्टेशन को बंद करने की आवश्यकता होती है, जिसका अर्थ है बैच रिएक्टर को ऑफ़लाइन लेना।
BM 240 स्थापित होने के साथ, रखरखाव तकनीशियन संदिग्ध मॉड्यूल को स्वैप कर सकता है जबकि स्टेशन चालू रहता है, बैच जारी रहता है, और केवल स्वैप किए गए मॉड्यूल से जुड़े दो चैनल एक संक्षिप्त रुकावट का अनुभव करते हैं।
40mm चौड़ाई विनिर्देश मानक S7-300 सिग्नल मॉड्यूल प्रारूप से मेल खाता है — ET 200M सिस्टम में सबसे आम मॉड्यूल चौड़ाई।
80mm चौड़े सिग्नल मॉड्यूल के लिए, BM 480 (6ES7195-7HF00-0XA0) समतुल्य बस मॉड्यूल है जो एक 80mm या दो 40mm मॉड्यूल को समायोजित करता है।
| पैरामीटर | मान |
|---|---|
| मॉड्यूल क्षमता | 2 × 40mm चौड़े I/O मॉड्यूल |
| चौड़ाई (स्थापित) | 80mm |
| चौड़ाई (अनइंस्टॉल) | 97mm |
| ऊंचाई | 92mm |
| गहराई | 30mm |
| वजन | 140g |
| हॉट-स्वैप | हाँ — रन में डालें/निकालें |
| सुरक्षा | IP20 |
| ऑपरेटिंग तापमान | 0°C से +60°C |
| स्थिति | स्पेयर पार्ट |
ET 200M स्टेशन एक एक्टिव बैकप्लेन बस का उपयोग करता है जो सभी स्थापित मॉड्यूल में 24V सप्लाई और S7-300 I/O बस सिग्नल वितरित करता है। बस मॉड्यूल के बिना एक मानक कॉन्फ़िगरेशन में, यह बैकप्लेन निष्क्रिय और निरंतर होता है — किसी भी मॉड्यूल को हटाने से बस टूट जाती है और बाद के सभी मॉड्यूल बाधित हो जाते हैं।
BM 240 एक एक्टिव ब्रिज पेश करता है: यह दो होस्टेड मॉड्यूल के सॉकेट पोजीशन के पार बैकप्लेन बस सिग्नल बनाए रखता है, आंतरिक बस रिपीटर इलेक्ट्रॉनिक्स का उपयोग करता है जो मॉड्यूल हटाए जाने पर बनाई गई बस गैप को सक्रिय रूप से ब्रिज करता है।
जब BM 240 सॉकेट से एक मॉड्यूल हटाया जाता है, तो बस मॉड्यूल की आंतरिक इलेक्ट्रॉनिक्स स्टेशन पर अन्य सभी मॉड्यूल के लिए बस निरंतरता बनाए रखती है।
हटाए गए मॉड्यूल का स्लॉट ET 200M इंटरफ़ेस मॉड्यूल के लिए "मॉड्यूल अनुपस्थित" के रूप में दिखाई देता है, जो PROFIBUS/PROFINET मास्टर को एक डायग्नोस्टिक इंटरप्ट उत्पन्न करता है।
मास्टर का OB82 प्रोग्राम (डायग्नोस्टिक इंटरप्ट हैंडलर) प्रतिक्रिया दे सकता है — अनुपस्थित मॉड्यूल के लिए सुरक्षित आउटपुट मानों को प्रतिस्थापित करना, एक HMI अलार्म उत्पन्न करना, या घटना को लॉग करना — जबकि स्टेशन अन्य सभी I/O के लिए चालू रहता है।
जब प्रतिस्थापन मॉड्यूल डाला जाता है, तो BM 240 इसकी उपस्थिति का पता लगाता है और मॉड्यूल के बैकप्लेन कनेक्शन को फिर से स्थापित करता है।
इंटरफ़ेस मॉड्यूल एक और OB82 इंटरप्ट के माध्यम से पुनः प्रविष्टि की रिपोर्ट करता है, और उस मॉड्यूल के पतों के लिए सामान्य I/O एक्सचेंज फिर से शुरू हो जाता है।
ET 200M सीमेंस डिस्ट्रीब्यूटेड I/O सिस्टम में असामान्य है क्योंकि यह SIMATIC S7-300 सिग्नल मॉड्यूल की पूरी श्रृंखला को स्वीकार करता है — न कि एक समर्पित ET 200-विशिष्ट मॉड्यूल रेंज।
वही डिजिटल इनपुट मॉड्यूल (6ES7321-1BH02-0AA0), एनालॉग इनपुट मॉड्यूल (6ES7331-7KF02-0AB0), या फ़ंक्शन मॉड्यूल जो S7-300 सेंट्रल रैक में प्लग होता है, PROFIBUS या PROFINET पर ET 200M स्टेशन में समान रूप से प्लग होता है।
यह सामान्यता एक महत्वपूर्ण इंजीनियरिंग और रखरखाव लाभ प्रदान करती है: एक स्पेयर मॉड्यूल इन्वेंट्री सेंट्रल रैक और सभी डिस्ट्रीब्यूटेड ET 200M स्टेशनों दोनों की सेवा करती है।
BM 240 इस संगतता लाभ को रखरखाव संचालन तक बढ़ाता है — यह जो हॉट-स्वैप क्षमता प्रदान करता है वह किसी भी 40mm-चौड़े S7-300 सिग्नल मॉड्यूल के साथ बिना किसी संशोधन या विशेष कॉन्फ़िगरेशन के काम करता है, क्योंकि मॉड्यूल और बस इंटरफ़ेस मानक S7-300 घटक हैं।
ET 200M स्टेशन में हर मॉड्यूल पोजीशन को बस मॉड्यूल की आवश्यकता नहीं होती है। बस मॉड्यूल आमतौर पर उन I/O मॉड्यूल के लिए निर्दिष्ट किए जाते हैं जो फील्ड वायरिंग से जुड़ते हैं जो दोषों के अधीन हैं (ट्रांसमीटर पर एनालॉग इनपुट मॉड्यूल जिनमें कभी-कभी कैलिब्रेशन की आवश्यकता होती है, मोटर स्टार्टर मॉड्यूल, संपर्क पहनने वाले रिले आउटपुट मॉड्यूल), और उन मॉड्यूल के लिए जिन्हें उत्पादन के दौरान बिना किसी नियोजित शटडाउन के प्रतिस्थापित करने की आवश्यकता हो सकती है।
एक ET 200M स्टेशन मानक डायरेक्ट-माउंट पोजीशन और BM 240 पोजीशन को मिला सकता है — डायरेक्ट-माउंट पोजीशन में मॉड्यूल को हॉट-स्वैप नहीं किया जा सकता है, जबकि BM 240 पोजीशन में मॉड्यूल को किया जा सकता है। STEP 7 या TIA Portal में स्टेशन लेआउट प्रत्येक स्लॉट को या तो डायरेक्ट-माउंट या बस-मॉड्यूल-होस्टेड के रूप में पहचानता है, और I/O पते तदनुसार असाइन किए जाते हैं।
BM 240 स्वयं 80mm माउंटिंग रेल लंबाई (स्थापित) पर कब्जा करता है और दो होस्टेड मॉड्यूल प्रत्येक अपने सामान्य 40mm पर कब्जा करते हैं — प्रति BM 240 जोड़ी कुल फुटप्रिंट 80 + 40 + 40 = 160mm है, जबकि दो डायरेक्ट-माउंट मॉड्यूल के लिए 80mm है, एक 80mm चौड़ाई का दंड जिसे स्टेशन रेल लंबाई गणना में ध्यान में रखा जाना चाहिए।
Q1: क्या BM 240 को STEP 7 या TIA Portal में किसी विशेष कॉन्फ़िगरेशन की आवश्यकता है?
हाँ। BM 240 द्वारा होस्ट किए गए प्रत्येक मॉड्यूल पोजीशन को STEP 7 (HW Config) या TIA Portal में ET 200M स्टेशन के हार्डवेयर कॉन्फ़िगरेशन में स्पष्ट रूप से "हॉट-स्वैप स्लॉट" के रूप में परिभाषित किया जाना चाहिए। कॉन्फ़िगरेशन टूल इसे एक मॉड्यूल स्लॉट प्रॉपर्टी के रूप में प्रस्तुत करता है।
इंटरफ़ेस मॉड्यूल (IM 153-x) को एक्टिव बस मॉड्यूल फ़ंक्शन का समर्थन करना चाहिए — सभी ET 200M इंटरफ़ेस मॉड्यूल हॉट-स्वैप का समर्थन नहीं करते हैं। स्टेशन डिज़ाइन में BM 240 मॉड्यूल निर्दिष्ट करने से पहले इंटरफ़ेस मॉड्यूल संगतता की पुष्टि करें।
एक बार कॉन्फ़िगर हो जाने पर, सिस्टम स्वचालित रूप से इंसर्ट/रिमूव इंटरप्ट उत्पन्न करता है और उन स्लॉट के लिए OB82 अधिसूचना को संभालता है।
Q2: कौन से ET 200M इंटरफ़ेस मॉड्यूल BM 240 के साथ संगत हैं?
हॉट-स्वैप फ़ंक्शन IM 153-2 (6ES7153-2BAxx-0XB0 श्रृंखला) और IM 153-4 PN (6ES7153-4AA01-0XB0) इंटरफ़ेस मॉड्यूल द्वारा समर्थित है।
पुराना IM 153-1 एक्टिव बस मॉड्यूल ऑपरेशन का समर्थन नहीं करता है।
बस मॉड्यूल को एक नए स्टेशन डिज़ाइन में निर्दिष्ट करने से पहले हमेशा ET 200M मैनुअल (A5E00427077-xx) में BM 240 संगतता मैट्रिक्स के विरुद्ध विशिष्ट IM 153 वैरिएंट और उसके फर्मवेयर संस्करण को सत्यापित करें।
Q3: क्या BM 240 को मूल रूप से बिना बस मॉड्यूल के बनाए गए मौजूदा ET 200M स्टेशन में जोड़ा जा सकता है?
मौजूदा स्टेशन में BM 240 मॉड्यूल जोड़ने के लिए यांत्रिक रीवर्क की आवश्यकता होती है: प्रभावित मॉड्यूल स्लॉट को स्टेशन की DIN रेल बस कनेक्टर रो से हटाया जाना चाहिए, BM 240 को उनके स्थान पर स्थापित किया जाना चाहिए, और होस्टेड मॉड्यूल को BM 240 सॉकेट में फिर से स्थापित किया जाना चाहिए।
स्टेशन के STEP 7 हार्डवेयर कॉन्फ़िगरेशन को नई स्लॉट व्यवस्था को प्रतिबिंबित करने के लिए अपडेट किया जाना चाहिए। यह संशोधन एक नियोजित रखरखाव शटडाउन के दौरान सबसे अच्छा किया जाता है, क्योंकि मॉड्यूल की स्थिति को यांत्रिक रूप से पुनर्व्यवस्थित करने के लिए स्टेशन को पावर डाउन किया जाना चाहिए।
Q4: जब BM 240 स्लॉट से एक मॉड्यूल हटाया जाता है तो क्या होता है — क्या स्टेशन का बाकी हिस्सा चलता रहता है?
हाँ। BM 240 का आंतरिक बस ब्रिज होस्टेड मॉड्यूल हटाए जाने पर स्टेशन में अन्य सभी मॉड्यूल के लिए बैकप्लेन बस निरंतरता बनाए रखता है।
ET 200M इंटरफ़ेस मॉड्यूल एक डायग्नोस्टिक इंटरप्ट (S7 प्रोग्राम में OB82) के माध्यम से हटाने की रिपोर्ट करता है।
हटाए गए मॉड्यूल से जुड़े आउटपुट उनके कॉन्फ़िगर किए गए सुरक्षित स्थिति में डिफ़ॉल्ट होते हैं (आमतौर पर डिजिटल आउटपुट के लिए 0V, या एनालॉग आउटपुट के लिए एक पैरामीट्रिक फॉलबैक मान)।
स्टेशन में अन्य सभी मॉड्यूल — डायरेक्ट-माउंट पोजीशन में और अन्य BM 240 स्लॉट में दोनों — पूरे समय सामान्य रूप से काम करना जारी रखते हैं।
Q5: BM 240 (6ES7195-7HB00-0XA0) और BM 480 (6ES7195-7HF00-0XA0) के बीच क्या अंतर है?
BM 240 दो 40mm-चौड़े मानक S7-300 सिग्नल मॉड्यूल को होस्ट करता है और 80mm स्थापित रेल लंबाई पर कब्जा करता है।
BM 480 एक 80mm-चौड़े मॉड्यूल (या कॉन्फ़िगरेशन के आधार पर दो 40mm मॉड्यूल) को होस्ट करता है और 80mm-चौड़े ET 200M-विशिष्ट मॉड्यूल जैसे SM 331 8AI (40mm पर 6ES7331-7KF02-0AB0) या फ़ंक्शन मॉड्यूल और संचार प्रोसेसर के लिए सही विकल्प है जो 80mm प्रारूप में हो सकते हैं।
40mm और 80mm मॉड्यूल के मिश्रण के साथ एक स्टेशन निर्दिष्ट करते समय, प्रत्येक पोजीशन पर हॉट-स्वैप की आवश्यकता वाले मॉड्यूल की चौड़ाई से मेल खाने वाले BM वैरिएंट का चयन करें।
