| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7231-7PD22-0XA8 |

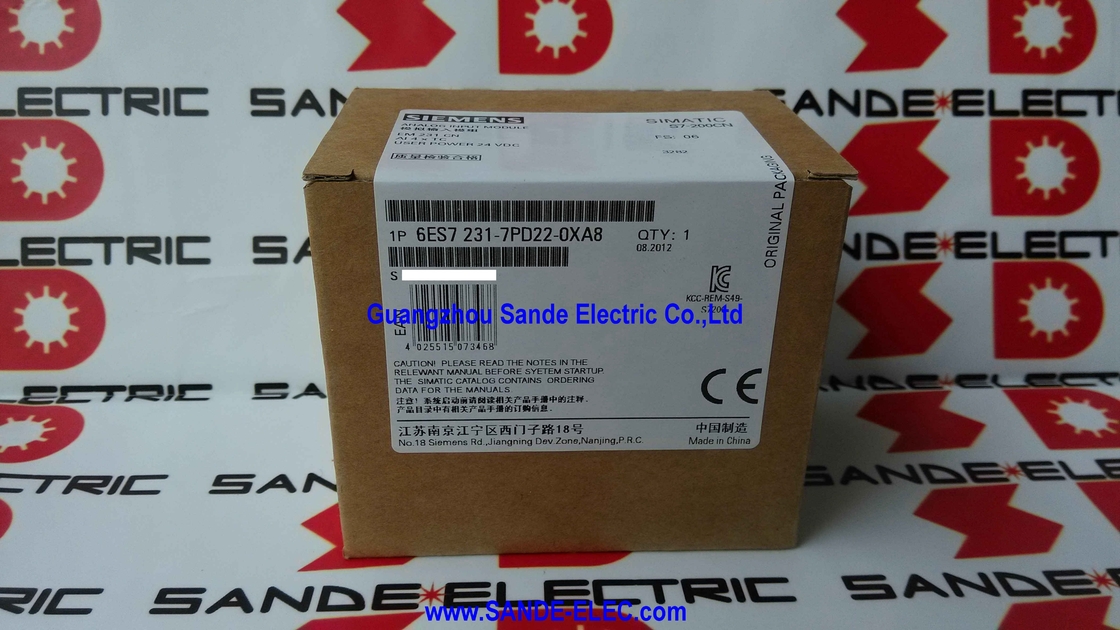

Siemens 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN एनालॉग इनपुट EM 231
द6ES7231-7PD22-0XA8हैSIMATIC S7-200 CN एनालॉग इनपुट EM 231मॉड्यूल. सीमेंस इसे एक मॉड्यूल के रूप में पहचानता हैकेवल S7-22X CPU के लिए, के साथ4 एनालॉग इनपुट, समर्थन के लिए± 80 एमवीऔरथर्मोकपल संकेत, और15 बिट + चिह्नसीमेंस उत्पाद सूचना में समर्थित थर्मोकपल प्रकारों की सूची भी दी गई हैःजे, के, एस, टी, आर, ई और एन, जबकि यह देखते हुए कि मॉड्यूल है1.8 W की विशिष्ट शक्ति हानि.
यह मॉड्यूल निम्न स्तर के वोल्टेज और थर्मोकपल माप के लिए समर्पित है। सीमेंस इसे वर्तमान-इनपुट मॉड्यूल, प्रतिरोध-थर्मोमीटर मॉड्यूल, या प्रतिरोध-इनपुट मॉड्यूल के रूप में सूचीबद्ध नहीं करता है।यह इनपुट प्रोफाइल इसकी एक परिभाषित विशेषता है और प्रतिस्थापन कार्य में संरक्षित करने के लिए सबसे महत्वपूर्ण बिंदुओं में से एक है।.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6ES7231-7PD22-0XA8 |
| निर्माता | सीमेंस |
| उत्पाद का प्रकार | SIMATIC S7-200 CN एनालॉग इनपुट EM 231 |
| संगत सीपीयू वर्ग | केवल S7-22X CPU के लिए |
| पावर हानि, टाइप करें। | 1.8 W |
| एनालॉग इनपुट की संख्या | 4 |
| वोल्टेज इनपुट | हाँ |
| वर्तमान इनपुट | नहीं |
| थर्मोकपल इनपुट | हाँ |
| प्रतिरोध थर्मामीटर | नहीं |
| प्रतिरोध इनपुट | नहीं |
| सिग्नल सीमा | ±80 mV और थर्मोकपल |
| समर्थित थर्मोकपल प्रकार | जे, के, एस, टी, आर, ई, एन |
| संकल्प | 15 बिट + चिह्न |
उपरोक्त तालिका में इस सटीक EM 231 मॉडल के लिए Siemens उत्पाद जानकारी और Siemens-लिंक्ड डेटाशीट सामग्री को दर्शाया गया है।
यह मॉड्यूल फिटतापमान अधिग्रहण और निम्न स्तर के एनालॉग मापS7-200 प्रणालियों में जोS7-22X सीपीयू.इसकी 4-चैनल संरचना और थर्मोकपल समर्थन इसे कॉम्पैक्ट नियंत्रण पैनलों के लिए उपयुक्त बनाता है जहां एक बड़े नियंत्रण मंच पर जाने के बिना कई तापमान संकेत पीएलसी में लाए जाने चाहिए.
इसकी प्रकाशित सिग्नल प्रोफ़ाइल विशिष्ट और स्पष्ट हैःवोल्टेज और थर्मोकपल इनपुट समर्थित हैं; वर्तमान, प्रतिरोध थर्मामीटर और प्रतिरोध इनपुट समर्थित नहीं हैंयह उपयुक्त है जब मूल आवेदन इस सटीक माप प्रकार पर निर्भर करता है।
चयन के लिए, सबसे महत्वपूर्ण बिंदु हैंःS7-22X CPU संगतता,4-चैनल इनपुट की संख्या,थर्मोकपल/±80 एमवी सिग्नल प्रोफाइल, और15 बिट + चिह्नरूपांतरण प्रारूप ये विशेषताएं हैं जो इस EM 231 संस्करण को S7-200 परिवार के अन्य एनालॉग मॉड्यूल से अलग करती हैं।
प्रश्न 1: 6ES7231-7PD22-0XA8 किस प्रकार का मॉड्यूल है?
यह एकSIMATIC S7-200 CN एनालॉग इनपुट EM 231मॉड्यूल। सीमेंस इसे एक4-चैनल एनालॉग इनपुट मॉड्यूलके लिएS7-22X सीपीयू, के साथ± 80 एमवीऔरथर्मोकपलयह एक मिश्रित एनालॉग I/O कार्ड नहीं है और न ही एक वर्तमान-इनपुट मॉड्यूल है।
प्रश्न 2: यह मॉड्यूल किस प्रकार के इनपुट सिग्नल का समर्थन करता है?
सीमेंस इस मॉडल कोइनपुट वोल्टेजऔरथर्मोकपल इनपुटयह करता हैनहींसमर्थन करंट इनपुट, प्रतिरोध थर्मामीटर इनपुट, या प्रतिरोध इनपुट। समर्थित थर्मोकपल प्रकार हैंजे, के, एस, टी, आर, ई और एन.
प्रश्न 3: इस मॉडल पर सटीक संकेत प्रकार महत्वपूर्ण क्यों है?
क्योंकि यह मॉड्यूल एक विशिष्ट माप प्रोफ़ाइल के आसपास बनाया गया है।थर्मोकपल्स या ±80 एमवी कम स्तर के संकेत, तो प्रतिस्थापन को उसी इनपुट वर्ग को बनाए रखना चाहिए। यह एक एनालॉग स्पेयर मॉड्यूल का चयन करते समय सबसे महत्वपूर्ण जांचों में से एक है।
प्रश्न 4: 15 बिट + साइन रिज़ॉल्यूशन का यहाँ क्या अर्थ है?
यह इस मॉड्यूल के लिए सीमेंस द्वारा प्रकाशित रूपांतरण प्रारूप है।यह विनिर्देश ईएम 231 द्वारा उपयोग किए जाने वाले एनालॉग रूपांतरण वर्ग को परिभाषित करता है और थर्मोकपल और निम्न स्तर के एनालॉग माप के लिए मॉड्यूल की पहचान का हिस्सा है.
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित भाग संख्या की जाँच करें, पुष्टि करें कि सीपीयू में हैS7-22Xवर्ग, आवश्यकता का सत्यापन4 एनालॉग इनपुट, और सुनिश्चित करें कि स्थापित आवेदन की आवश्यकता हैथर्मोकपल / ±80 एमवी इनपुट, न कि वर्तमान या प्रतिरोध आधारित माप। ये इस मॉडल के लिए मुख्य संगतता बिंदु हैं।
