| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ES7870-1AB01-0YA0 |
The 6ES7870-1AB01-0YA0 is the loadable driver software that enables a SIMATIC S7-300 or S7-400 PLC to communicate as a MODBUS slave device over the point-to-point communication modules CP 341 or CP 441-2. इस ड्राइवर के बिना, सीपी 341 और सीपी 441-2 सीमेंस के मूल 3964 ((R) या RK512 प्रोटोकॉल का उपयोग करके संवाद करते हैं, या सरल एएससीआईआई चैनल के रूप में कार्य करते हैं।सीपी एक MODBUS RTU गुलाम डिवाइस बन जाता है यह एक मास्टर डिवाइस से MODBUS आदेशों का जवाब देता है और S7 डेटा क्षेत्रों के लिए MODBUS रजिस्टर पते मैप करता है.
आवेदन सरल हैः जब एक Siemens S7 प्रणाली को एक SCADA प्रणाली, वितरित नियंत्रण प्रणाली, ऊर्जा प्रबंधन प्रणाली के साथ इंटरफ़ेस की आवश्यकता होती है,या किसी अन्य डिवाइस जो MODBUS मास्टर पक्ष पर संवाद करता है, यह ड्राइवर बाहरी प्रोटोकॉल कन्वर्टर्स के बिना कनेक्शन संभव बनाता है।S7 पीएलसी एक MODBUS गुलाम बन जाता है जिसे बाहरी मास्टर मानक MODBUS फ़ंक्शन कोड का उपयोग करके पढ़ता है और लिखता है ️ ड्राइवर प्रोटोकॉल फ्रेमिंग को संभालता है, पता रूपांतरण, और सीआरसी सीपी मॉड्यूल के फर्मवेयर में, S7 सीपीयू को अपने स्वयं के कार्यक्रम पर ध्यान केंद्रित करने के लिए छोड़ देते हैं।

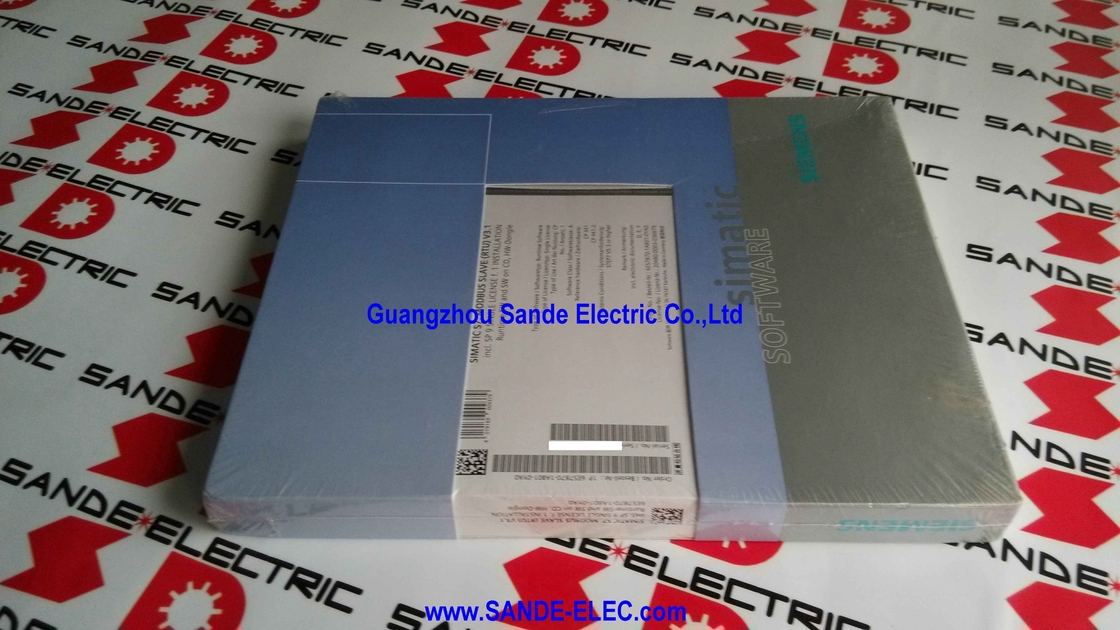

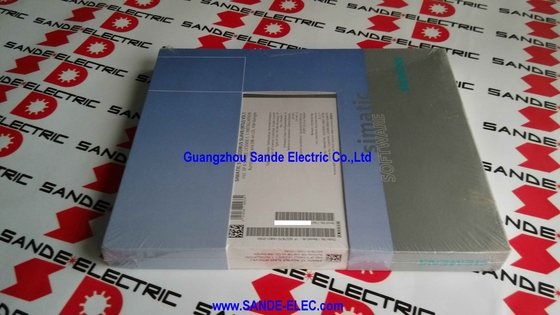

पैकेज एक तैयार स्थापित करने के लिए सॉफ्टवेयर सेट के रूप में जहाजः ड्राइवर सीडी पर फ़ाइलें (स्टेप 7 में स्थापना के लिए), पूर्ण प्रलेखन,और एक हार्डवेयर डोंगल जो एकल स्थापना लाइसेंस के लिए लाइसेंस प्रवर्तन प्रदान करता है.
| पैरामीटर | मूल्य |
|---|---|

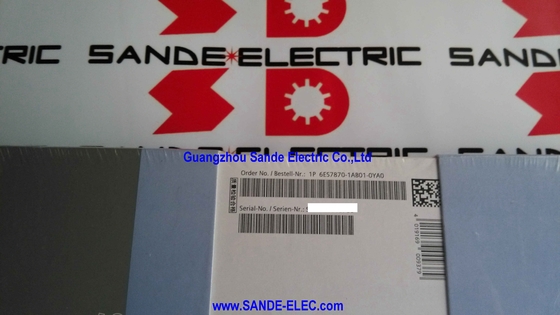

| भाग संख्या | 6ES7870-1AB01-0YA0 |
| सॉफ्टवेयर | MODBUS स्लेव V3.1 |
| लक्ष्य हार्डवेयर | सीपी 341 / सीपी 441-2 |
| प्लेटफार्म | सिमैटिक S7-300 / S7-400 |
| प्रोटोकॉल | MODBUS RTU (S7 = स्लेव) |
| दास पता | 1 ¢ 255 |
| बाउड दर | 300 से 76,800 बिट/सेकंड |
| लाइसेंस का प्रकार | एकल (1 प्रतिष्ठान) |
| वितरण | सीडी + एचडब्ल्यू डोंगल |
| चरण 7 | V4.02 या उससे अधिक |
| भाषाएँ | DE / FR / EN |
MODBUS स्लेव ड्राइवर (6ES7870-1AB01-0YA0) S7 को कॉन्फ़िगर करता हैउत्तर देनाएक बाहरी मास्टर डिवाइस से MODBUS आदेशों के लिए.आरंभ करनाMODBUS किसी अन्य दास उपकरण (जैसे, ड्राइव, पावर मीटर, या दूरस्थ I/O) से डेटा पढ़ने के लिए अनुरोध करता है, MODBUS मास्टर संस्करण (6ES7870-1AA01-0YA0) सही चयन है।आदेश देने से पहले MODBUS नेटवर्क में S7 की भूमिका की पुष्टि करें.
प्रश्न 1: हार्डवेयर डोंगल किसके लिए है और यदि यह खो जाए तो क्या होगा?
हार्डवेयर डोंगल (एचडब्ल्यू डोंगल) लाइसेंस कुंजी है ̇ भौतिक यूएसबी या सीरियल डिवाइस जो सॉफ्टवेयर लाइसेंस की उपस्थिति साबित करता है। ड्राइवर सॉफ्टवेयर रनटाइम पर डोंगल की जांच करता है;यदि डोंगल अनुपस्थित है, ड्राइवर काम नहीं करता है। यदि डोंगल खो जाता है, तो लाइसेंस खो जाता है ️ केवल सॉफ्टवेयर बैकअप नहीं है। सिमेंस खोए हुए मूल के लिए प्रतिस्थापन डोंगल प्रदान नहीं करता है।डोंगल सुरक्षित रखें और एक बैकअप रिकॉर्ड के रूप में सीमेंस के लाइसेंस प्रबंधन प्रणाली में लाइसेंस पंजीकृत करें.
Q2: कौन सी CP मॉड्यूल संशोधन और फर्मवेयर संस्करण MODBUS Slave V3 के साथ संगत हैं?1?
MODBUS Slave V3.1 क्रमशः S7-300 और S7-400 प्रणालियों में CP 341 और CP 441-2 बिंदु से बिंदु संचार मॉड्यूल पर चलता है। ड्राइवर को स्थापना के लिए STEP 7 V4.02 या उच्चतर की आवश्यकता होती है।सीपी मॉड्यूल फर्मवेयर संस्करण की पुष्टि उसके आदेश प्रलेखन या स्टेप 7 हार्डवेयर विन्यास उपकरण से करें.1 चालक।
Q3: स्लेव V3.1 ड्राइवर किस MODBUS फ़ंक्शन कोड का समर्थन करता है?
MODBUS Slave V3.1 ड्राइवर कॉइल्स और रजिस्टरों को पढ़ने और लिखने के लिए मानक MODBUS RTU फ़ंक्शन कोड का समर्थन करता हैएफसी03 (डिपार्टमेंट रजिस्टर पढ़ें), एफसी04 (इनपुट रजिस्टर पढ़ें), एफसी05 (एकल कॉइल लिखें), एफसी06 (एकल रजिस्टर लिखें), एफसी15 (कई कॉइल लिखें), और एफसी16 (कई रजिस्टर लिखें).ड्राइवर विन्यास के दौरान परिभाषित S7 स्मृति क्षेत्रों के लिए इन पहुँच मैप करता है.
Q4: MODBUS रजिस्टर पते S7 मेमोरी क्षेत्रों में कैसे मैप किए जाते हैं?
MODBUS Slave V3.1 ड्राइवर एक कॉन्फ़िगर करने योग्य पता मानचित्रण तालिका प्रदान करता हैया आउटपुट (Q) जैसा कि चरण 7 में विन्यास के दौरान परिभाषित किया गया है. बाहरी MODBUS मास्टर इन S7 मेमोरी स्थानों को S7 के आंतरिक मेमोरी संगठन के किसी ज्ञान के बिना MODBUS पता मानचित्र के माध्यम से पढ़ता और लिखता है.
