| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |

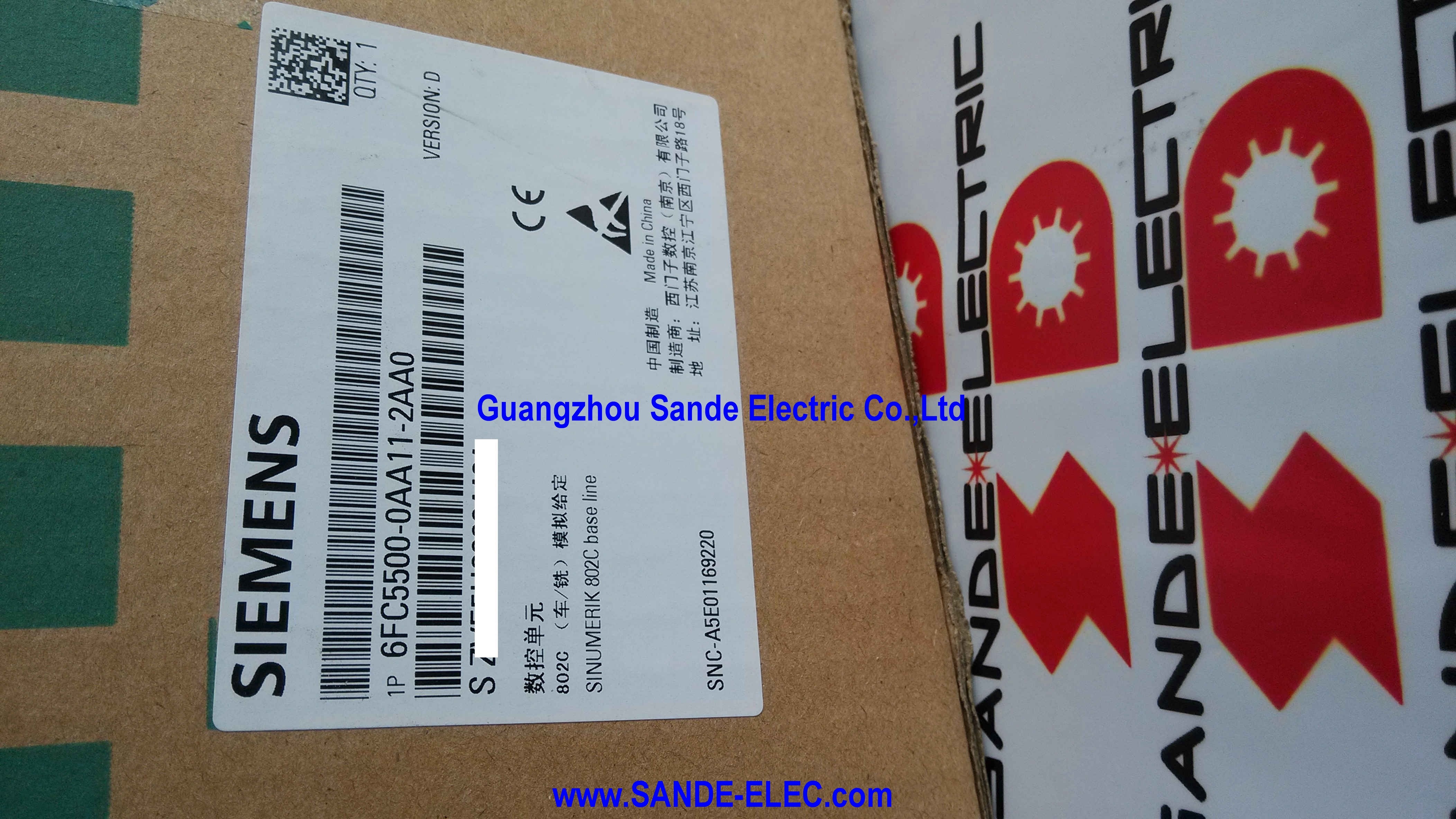

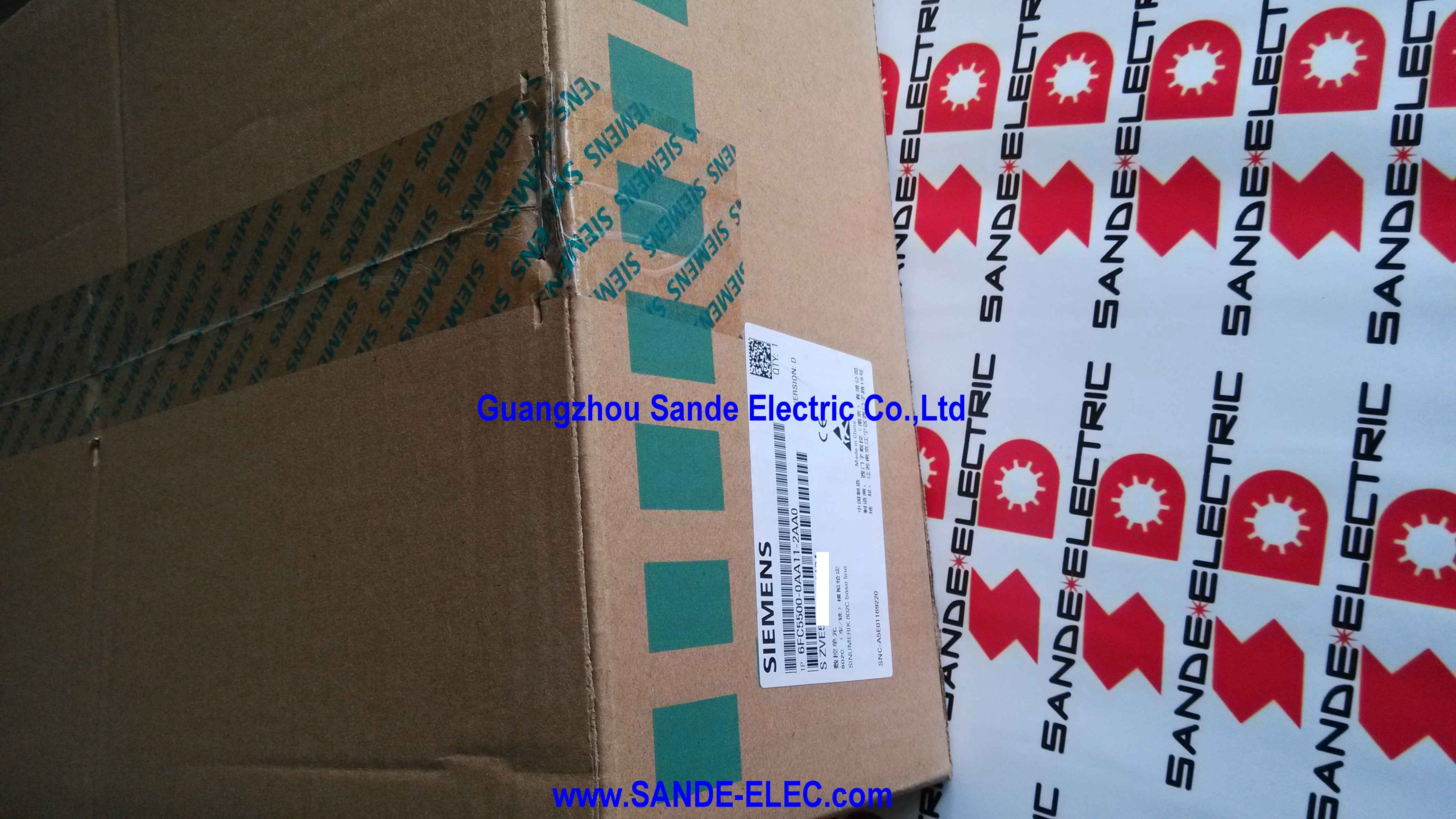

| मॉडल संख्या | 6FC5500-0AA11-2AA0 |
दसीमेंस 6FC5500-0AA11-2AA0SINUMERIK 802C बेस लाइन बेसिक पैकेज है, जो सीएमएनएस के लिए सीएनसी बाजार के सबसे निचले सेगमेंट में प्रवेश है।उच्च स्तरीय SINUMERIK प्लेटफार्मों की लागत या जटिलता के बिना सबसे सरल मशीन उपकरण अनुप्रयोगों के लिए वास्तविक सीएनसी नियंत्रण लाने के लिए डिज़ाइन किया गया.
'2AA0' प्रत्यय से यह 802C बेस लाइन के चीन-बाजार संस्करण के रूप में पहचाना जाता है, जबकि कार्य और सामग्री विश्वव्यापी -1AA0 संस्करण के समान हैं।
इस पैकेज में एक सीएनसी प्रणाली के रूप में काम करने के लिए एक मशीन उपकरण की जरूरत है सब कुछ है।
ऑपरेटर पैनल कंट्रोल एक एकल कॉम्पैक्ट असेंबली में सीएनसी प्रोसेसर, पीएलसी, डिस्प्ले, कीबोर्ड और मशीन कंट्रोल पैनल को एकीकृत करता हैमाउंट और तार के लिए कोई अलग नियंत्रक इकाई नहीं.
परिधीय I/O मॉड्यूल 48 डिजिटल इनपुट और 16 डिजिटल आउटपुट को संभालता है जो मशीन के सेंसर, सीमा स्विच, सोलेनोइड और मोटर संपर्ककर्ताओं को सीएनसी से जोड़ता है।
टूलबॉक्स सीडी में कमीशनिंग सॉफ्टवेयर और दस्तावेज शामिल हैं। लॉगबुक सिस्टम के कॉन्फ़िगरेशन इतिहास को ट्रैक करता है।
SINUMERIK उत्पाद पदानुक्रम में "बेस लाइन" की स्थिति जानबूझकर हैः यह उन मशीनों के लिए नियंत्रण प्रणाली है जिन्हें सीएनसी क्षमता की आवश्यकता होती है, लेकिन 808D, 828D,या उच्चतर प्लेटफार्मों.
एक छोटी सी कार्यशाला, जो एक मैनुअल लेथ को सीएनसी में परिवर्तित करती है, एक व्यावसायिक प्रशिक्षण केंद्र, जो छात्रों को अपनी पहली सीएनसी मशीन से लैस करता है,एक मशीन निर्माता जो लागत प्रतिस्पर्धी बाजारों को लक्षित करता है ये वे परिदृश्य हैं जहां 802C बेस लाइन व्यावहारिक रूप से समझ में आती है.
| पैरामीटर | मूल्य |
|---|---|
| पैकेज की सामग्री | OPC+MCP, 48/16 DI/O, टूलबॉक्स, लॉगबुक |
| ड्राइव अक्ष | 3 एनालॉग (±10V) तक |
| स्पिंडल | 1 एनालॉग |
| एन्कोडर प्रकार | टीटीएल / रिज़ॉल्वर |
| प्रोग्रामिंग | डीआईएन 66025 (जी कोड) |
| मशीन के प्रकार | मोड़ना + पीसने |
| बाजार | चीन (2AA0 प्रत्यय) |
| स्थिति | बंद |
802C बेस लाइन का प्रत्येक अक्ष के लिए ±10V एनालॉग गति संदर्भ आउटपुट 1970 के दशक से 2000 के दशक तक सर्वो ड्राइव सिस्टम की सार्वभौमिक भाषा है।इंद्रामत, Fanuc, ELMO, और दर्जनों अन्य निर्माताओं ± 10V ¢ सीएनसी के आउटपुट वोल्टेज ड्राइव की गति संदर्भ कमांड प्रतिक्रिया,और मोटर पर घुड़सवार एन्कोडर सीएनसी के लिए वापस वास्तविक स्थिति रिपोर्ट.
यह एनालॉग इंटरफेस आर्किटेक्चर 802C बेस लाइन को रेट्रोफिट बाजार में प्रभावी बनाता है।
पारंपरिक ड्राइव मोटर्स के साथ 1980 के दशक में निर्मित एक मैनुअल टारगेट को टीटीएल एन्कोडर के साथ सर्वो मोटर्स जोड़कर सीएनसी नियंत्रण में अपग्रेड किया जा सकता है,उन्हें SIMODRIVE बेस लाइन ड्राइव एम्पलीफायर (या समकक्ष एनालॉग सर्वो ड्राइव) से जोड़ने के लिए, और सीएनसी नियंत्रक के रूप में 802 सी बेस लाइन का वायरिंग।
मशीन पूरी तरह से मशीन को बदलने की लागत के एक अंश पर पूर्ण एनसी कार्यक्रम निष्पादन, स्वचालित चक्र नियंत्रण और स्थिति सटीकता ¢ प्राप्त करती है।
टीटीएल एन्कोडर (अधिक A/B/Z सिग्नल) और रिज़ॉल्वर (एनालॉग साइन/कोसिन सेंसर) के साथ संगतता हार्डवेयर चयन को और भी व्यापक बनाती है।
रिज़ॉल्वर स्वाभाविक रूप से मजबूत और संदूषण प्रतिरोधी होते हैं, अक्सर शीतल द्रव और स्वार के साथ कार्यशाला वातावरण में पसंद किए जाते हैं। टीटीएल एन्कोडर व्यापक रूप से उपलब्ध हैं और अच्छी तरह से स्थापित हैं।दोनों सीधे 802C बेस लाइन के फीडबैक इनपुट से कनेक्ट.
The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.
किसी भी अन्य सीएमएनएस सीएनसी पर प्रशिक्षित एक प्रोग्रामर, या Fanuc, मित्सुबिशी, या अधिकांश अन्य प्रमुख सीएनसी प्लेटफार्मों पर, पहले से ही डीआईएन 66025 मूल बातें जानते हैं।गोलाकार अंतरालन के लिए G02/G03, M03/M04/M05 स्पिंडल नियंत्रण के लिए
मानक जी-कोड निष्पादन से परे, 802C बेस लाइन विशेष रूप से मोड़ मशीनों के लिए डिज़ाइन किए गए "मैनुअल मशीन" उपयोगकर्ता इंटरफ़ेस प्रदान करता है।
इस मोड में नियंत्रण ऑपरेटर को हाथ के पहिया के साथ हाथ से धुरी चलाने के लिए अनुमति देता है जबकि सीएनसी ट्रैक स्थिति,मशीन सेटअप को बदले बिना पारंपरिक संचालन और एनसी चक्र निष्पादन के बीच निर्बाध रूप से स्विच करें, और पूर्व-प्रोग्राम किए गए चक्रों (टर्निंग, ड्रिलिंग, धागा काटने) को पूर्ण एनसी कार्यक्रमों के बजाय सरल नरम कुंजी चयनों द्वारा ट्रिगर किया जाता है।
This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.
802C बेस लाइन के परिधीय मॉड्यूल के 48 डिजिटल इनपुट और 16 डिजिटल आउटपुट सीएनसी और मशीन उपकरण की यांत्रिक और विद्युत प्रणालियों के बीच पूर्ण द्विआधारी इंटरफ़ेस को संभालते हैंः
48 इनपुट में शामिल हैंः सभी अक्षों के लिए संदर्भ बिंदु स्विच (स्टार्टअप पर मशीन को ज्ञात स्थिति में वापस करना),यात्रा सीमा स्विच (दोनों हार्डवेयर सीमा और सॉफ्टवेयर सीमा निगरानी इनपुट), धुरी अभिविन्यास सेंसर (उपकरण परिवर्तन की स्थिति के लिए), शीतल द्रव स्तर और दबाव की निगरानी, दरवाजा इंटरलॉक और गार्ड निगरानी, उपकरण धारक clamping सेंसर,और ऑपरेटर पैनल इनपुट जो सीधे एमसीपी द्वारा संभाले जाते हैं.
16 आउटपुट कमांडः शीतल द्रव पंप संपर्ककर्ता, उपकरण परिवर्तन actuators, धुरी ब्रेक, गियर परिवर्तन solenoids, संकेतक लैंप, और अलार्म उपकरणों।
उन मशीनों के लिए जिन्हें आधार 48/16 से परे अतिरिक्त I/O की आवश्यकता होती है,बाहरी रिले पैनलों या उपलब्ध सीरियल इंटरफेस के माध्यम से जुड़े अतिरिक्त I/O उपकरणों के माध्यम से विस्तार प्रणाली के समग्र वास्तुकला के भीतर एक विकल्प है.
Q1: 6FC5500-0AA11-2AA0 (चीन) और 6FC5500-0AA11-1AA0 (विश्वव्यापी) के बीच अंतर क्या है?
-2AA0 प्रत्यय SINUMERIK 802C बेस लाइन मूल पैकेज के चीनी घरेलू बाजार संस्करण को दर्शाता है।
कार्यात्मक सामग्री ¢ हार्डवेयर, सॉफ्टवेयर, I/O मॉड्यूल, टूलबॉक्स, लॉगबुक ¢ दोनों संस्करणों के बीच समान है।
अंतर सीमेंस की क्षेत्रीय ऑर्डर और वितरण प्रणाली में हैः-2AA0 संस्करण को सीमेंस के चीन वितरण चैनलों के माध्यम से बेचा जाता है और इसे चीन के बाजार के लिए स्वीकृत और अनुकूलित किया गया है।.
चीन के भीतर खरीद के लिए, -2AA0 उचित क्रम संख्या है; अंतर्राष्ट्रीय खरीद के लिए, -1AA0 का उपयोग किया जाता है।दोनों संस्करण एक ही प्रलेखन और तकनीकी सहायता संसाधनों के साथ संगत हैं.
Q2: 802C बेस लाइन भाग प्रोग्राम ब्लॉक (NC चरण) की अधिकतम संख्या क्या है?
802C बेस लाइन के एनसी प्रोग्राम स्टोरेज को जानबूझकर सरल, कम जटिलता वाले कार्यक्रमों के लिए मशीन टूल्स बाजार में इसकी स्थिति के अनुरूप आकार दिया गया है।
सटीक भंडारण क्षमता SINUMERIK 802C बेस लाइन सिस्टम दस्तावेज में परिभाषित है, जो भाग कार्यक्रमों के लिए उपलब्ध गैर-अस्थिर मेमोरी निर्दिष्ट करता है।
इस नियंत्रण के नियत अनुप्रयोग दायरे में विशिष्ट घूर्णन चक्रों और पीसने के समोच्चों के लिए कार्यक्रमड्रिलिंग के पैटर्न के लिए आमतौर पर केवल कुछ सौ ब्लॉक की आवश्यकता होती है, उपलब्ध भंडारण के भीतर अच्छी तरह से।
बहुत बड़े कार्यक्रमों (कैम द्वारा उत्पन्न जटिल समोच्च) की आवश्यकता वाले अनुप्रयोगों के लिए, 802 सी बेस लाइन की स्थिति कार्यक्रमों को विभाजित करने या मशीन प्रकार पर पुनर्विचार करने का सुझाव देती है।
Q3: क्या 802C बेस लाइन एक चौथी धुरी को नियंत्रित कर सकती है, उदाहरण के लिए, एक फ्रिलिंग मशीन पर एक घूर्णी तालिका?
मानक 802C बेस लाइन तीन फीड अक्षों और एक धुरी तक का समर्थन करती है।
इस नियंत्रण पीढ़ी में चौथी धुरी के लिए कोई सॉफ्टवेयर विकल्प नहीं है, सिनेमेरिक 808डी के विपरीत जो एक अतिरिक्त धुरी विकल्प प्रदान करता है।
यदि एक पीसने के अनुप्रयोग के लिए चौथी धुरी की आवश्यकता होती है, तो उपयुक्त विकल्प अतिरिक्त धुरी सॉफ्टवेयर विकल्प के साथ 808D पीसने का संस्करण है, या एक उच्च स्तर का SINUMERIK नियंत्रण है।
802C बेस लाइन मूल रूप से तीन-अक्षीय नियंत्रण है।
Q4: क्या पैकेज में शामिल टूलबॉक्स विंडोज 10 और वर्तमान पीसी ऑपरेटिंग सिस्टम के साथ संगत है?
SINUMERIK 802C बेस लाइन टूलबॉक्स सॉफ्टवेयर को विंडोज XP/2000 युग के दौरान विकसित किया गया था।
विंडोज 10 और बाद के ऑपरेटिंग सिस्टम के साथ संगतता सीमित हो सकती है या संगतता मोड सेटिंग्स की आवश्यकता हो सकती है।
वर्तमान कंप्यूटरों का उपयोग करके 802C बेस लाइन सिस्टम के कमीशन और पैरामीटरिंग के लिए,नवीनतम टूलबॉक्स संस्करण और इसके विंडोज संगतता नोट्स के लिए Siemens उद्योग ऑनलाइन समर्थन की जाँच करने की सिफारिश की जाती है.
कई रखरखाव इंजीनियर विशेष रूप से विरासत SINUMERIK 802 श्रृंखला के काम के लिए Windows XP या Windows 7 के साथ एक समर्पित पुराने लैपटॉप को बनाए रखते हैं।
Q5: 802C बेस लाइन के साथ काम करने के लिए कौन से ड्राइव विशेष रूप से डिज़ाइन किए गए हैं?
The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.
SIMODRIVE बेस लाइन 802C बेस लाइन द्वारा नियंत्रित मशीन औजार वर्ग के लिए उपयुक्त मिलान प्रदर्शन (टॉर्क, गति सीमा, गतिशील प्रतिक्रिया) प्रदान करती है।
तीसरे पक्ष के एनालॉग सर्वो ड्राइव ±10V इनपुट और टीटीएल एन्कोडर फीडबैक के साथ भी संगत हैं,बशर्ते ड्राइव के प्रदर्शन लिफाफे और एन्कोडर इंटरफेस विनिर्देशों को 802C बेस लाइन की विशिष्ट मशीन अक्ष के लिए आवश्यकताओं के अनुसार सत्यापित किया गया हो.
