| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX2003-0SU12 |

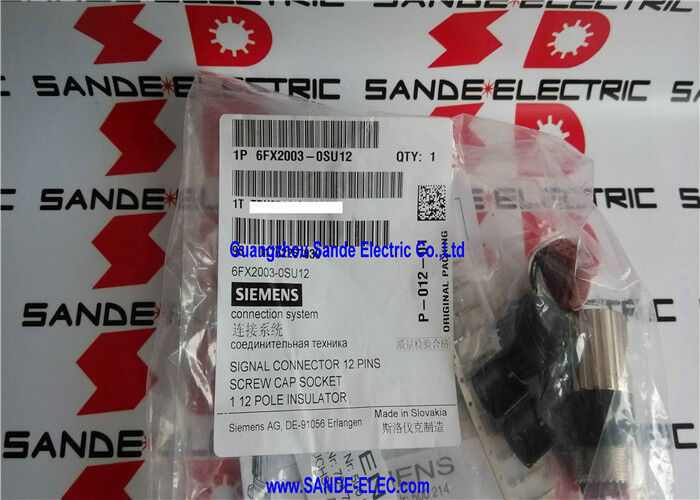

द6FX2003-0SU12है12-पोल सिग्नल कनेक्टरके रूप में आपूर्ति कीसंघ नट सॉकेटकनेक्टर सेट। सीमेंस उत्पाद डेटा इसे पहचानता है1 × 12 ध्रुवीय पृथक,12 संपर्क 0.08×0.22 मिमी2 कंडक्टरों के लिए,12 संपर्क 0.20~0.56 mm2 कंडक्टरों के लिए, और6.5 से 10 मिमी और 10.1 से 13 मिमी केबल व्यास के लिए 2 केबल टर्मिनल, के रूप में पैक किया गया1 इकाई.
यह सक्रिय इलेक्ट्रॉनिक घटक के बजाय सिग्नल केबल समाप्त करने के लिए एक कनेक्टर असेंबली बनाता है।
इस प्रकार का कनेक्टर हर जगह प्रासंगिक है जहां मूल सिग्नल केबल संरचना को संरक्षित किया जाना चाहिए।
गति और नियंत्रण प्रणालियों में, कनेक्टर अक्सर वह बिंदु होता है जहां कंडक्टर आकार, केबल व्यास और सेवा योग्य असेंबली सभी मूल हार्डवेयर से बिल्कुल मेल खाते हैं।सही कनेक्टर सेट का उपयोग सिग्नल-साइड कनेक्शन प्रारूप को बदलने के बिना इच्छित केबल फिट और टर्मिनल संगतता को बनाए रखने में मदद करता है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6FX2003-0SU12 |
| निर्माता | सीमेंस |
| उत्पाद का प्रकार | संकेत कनेक्टर |
| पोल गिनती | 12 ध्रुव |
| कनेक्टर शैली | यूनियन नट सॉकेट |
| इन्सुलेटर | 1 × 12 ध्रुवीय पृथक |
| संपर्क सेट 1 | 12 संपर्क, 0.08 ∼ 0.22 मिमी2 |
| संपर्क सेट 2 | 12 संपर्क, 0.20~0.56 मिमी2 |
| केबल टर्मिनल रेंज 1 | 6.5 से 10 मिमी |
| केबल टर्मिनल रेंज 2 | 10.1 से 13 मिमी |
| पैकेज मात्रा | 1 इकाई |
यह कनेक्टर फिटसिग्नल केबल की असेंबली, मोशन-नियंत्रण हार्नेस की प्रतिस्थापन, एन्कोडर या फीडबैक से संबंधित केबल कार्य और सामान्य सीमेंस नियंत्रण केबल सेवाजहां मूल कनेक्टर परिवार को बनाए रखा जाना चाहिए। क्योंकि पैकेज में दोनों संपर्क आकार समूह और दोनों केबल-टर्मिनल रेंज शामिल हैं,यह असंगत कनेक्टर भागों को मिलाए बिना व्यावहारिक केबल पुनर्निर्माण का समर्थन करता है.
सेवा कार्य में, कनेक्टरों का सटीक मिलान महत्वपूर्ण है क्योंकि केबल के संयोजन को यांत्रिक रूप से और साथ ही विद्युत रूप से फिट होना चाहिए।कंडक्टर-आकार और केबल-व्यास के दायरे को भी केबल के साथ मेल खाना चाहिए जिसे समाप्त किया जा रहा है.
यह कनेक्टर सेट उन आवश्यकताओं को सीधे आपूर्ति की गई सामग्री में संबोधित करता है।
मुख्य बिंदु ये हैं कि12 ध्रुवों का लेआउट,सॉकेट-शैली संघ नट विन्यास,दो तार-आकार की सीमाएं, औरदो समर्थित केबल व्यास सीमाओं.
इन विवरणों से तय होता है कि क्या कनेक्टर को मौजूदा केबल पर सही ढंग से लगाया जा सकता है और क्या यह मूल कनेक्शन संरचना से मेल खाएगा।
प्रश्न 1: 6FX2003-0SU12 क्या है?
यह एक12-पोल सीमेंस सिग्नल कनेक्टर सेटमेंसंघ नट सॉकेटशैली।
सीमेंस इसे एक इन्सुलेटर, दो संपर्क-आकार के समूहों और दो केबल-टर्मिनल रेंज के साथ सूचीबद्ध करता है, इसलिए यह केवल एक ढीले आवास के बजाय केबल-एंड असेंबली या कनेक्टर प्रतिस्थापन के लिए है।
प्रश्न 2: क्या यह एक सक्रिय मॉड्यूल है या केवल एक कनेक्टर असेंबली है?
यह एककनेक्टर संयोजन, एक सक्रिय मॉड्यूल नहीं है। प्रकाशित उत्पाद विवरण सोकेट शरीर, इन्सुलेटर, संपर्कों और केबल टर्मिनलों को कवर करता है।
यह अपने आप में पीएलसी मॉड्यूल, सेंसर इंटरफेस या ड्राइव इलेक्ट्रॉनिक्स घटक के रूप में कार्य नहीं करता है।
Q3: संपर्क आकार के दो समूह क्यों शामिल हैं?
क्योंकि कनेक्टर दो कंडक्टर क्रॉस-सेक्शन रेंज का समर्थन करता हैः0.08 ₹0.22 मिमी2और0.20 ∙0.56 मिमी2.
यह केबल की असेंबली में महत्वपूर्ण है, क्योंकि संपर्क को सही क्रिमिंग और स्थिर दीर्घकालिक कनेक्शन गुणवत्ता के लिए तार के आकार के अनुरूप होना चाहिए।
प्रश्न 4: केबल टर्मिनल रेंज क्यों मायने रखती है?
केबल टर्मिनल यह निर्धारित करते हैं कि कनेक्टर किस केबल के बाहरी व्यास को ठीक से क्लैंप कर सकता है।
सीमेंस सूचियाँ6.5 से 10 मिमीऔर10.1 से 13 मिमीयह सुनिश्चित करने में मदद करता है कि केबल को मजबूती से पकड़ा जाए और यह सुनिश्चित करें कि संयोजन के बाद समापन यांत्रिक रूप से स्थिर हो।
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित कनेक्टर कोड की जाँच करें, प्रणाली की जरूरत है की पुष्टि12-पोल सॉकेट-शैली का कनेक्टर, सत्यापित करेंतार का क्रॉस सेक्शन, और सुनिश्चित करें कि केबल का व्यास सूचीबद्ध टर्मिनल रेंज में से एक में आता है।
ये सही असेंबली फिट के लिए प्रमुख बिंदु हैं।
