| उत्पत्ति के प्लेस | स्लोवाकिया |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX2003-OLU00 |
भाग संख्याः6FX2003-0LU00
क्रॉस संदर्भः6FX20030LU00
निर्माता:सीमेंस एजी (जर्मनी)
उत्पाद का प्रकार:पावर कनेक्टर ∙ सर्वो ड्राइव मोटर केबल के लिए सॉकेट सम्मिलित करें
उत्पाद श्रृंखलाःप्रस्ताव-कनेक्ट

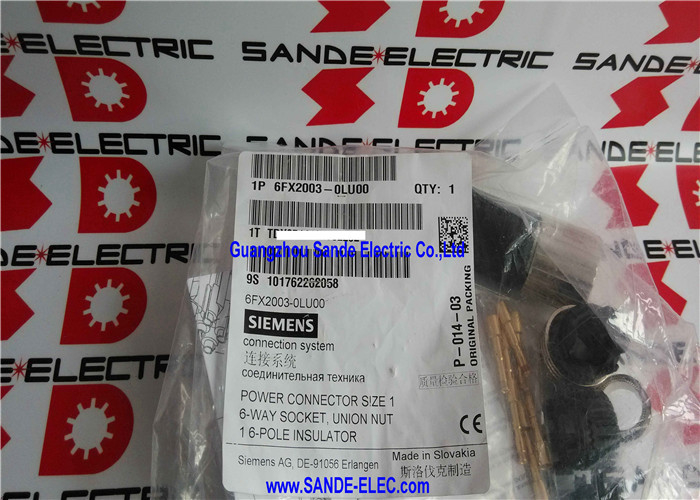

6FX2003-0LU00 आकार 1 है,Siemens की MOTION-CONNECT रेंज से 6-पोल पावर कनेक्टर सॉकेट ️ एक सर्वो ड्राइव एम्पलीफायर और एक एसी सर्वो मोटर के बीच चलने वाले पावर केबल को समाप्त करने के लिए उपयोग किया जाने वाला संभोग कनेक्टरयह एक फील्ड-टर्मिनेशन घटक है: इंजीनियर इस कनेक्टर को कट मोटर केबल के अंत पर इकट्ठा करता है, प्लग बनाता है जो मोटर के पावर इनपुट सॉकेट में सम्मिलित होता है।
किट की सामग्री एक भाग में एक पूर्ण समापन समाधान देता हैः 6-पोल इन्सुलेटर आवास, आठ सॉकेट संपर्कों 1 ′′ 2.5 मिमी 2 कंडक्टरों के लिए नामित,और दो केबल तनाव राहत clamps बाहरी व्यास सीमाओं को कवर 7.512 मिमी और 915 मिमी। तारों के बाद स्क्रू कैप इन्सुलेटर पर लॉक हो जाता है, असेंबली को सील करता है और तनाव राहत क्लैंपिंग बल प्रदान करता है।
सीमेंस के सिनेमेरिक और सिनेमिक्स ड्राइव सिस्टम में, MOTION-CONNECT पावर केबल सिस्टम मॉड्यूलर केबल असेंबली की अनुमति देने के लिए मानकीकृत कनेक्टरों का उपयोग करता है।कनेक्टर का आकार 1 केबल और मोटर शक्ति वर्ग के वर्तमान रेटिंग से मेल खाता हैआकार 1 निम्न से मध्य शक्ति सीमा को कवर करता है; उच्च शक्ति वाले मोटर्स आकार 2 या आकार 3 कनेक्टर का उपयोग करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6FX2003-0LU00 |
| श्रृंखला | प्रस्ताव-कनेक्ट |
| आकार | 1 |
| ध्रुव | 6 |
| संपर्क | 8 × सॉकेट, 1 ∼2.5 मिमी2 |
| केबल ओडी | 7.512 मिमी / 915 मिमी |
| समाप्ति | स्क्रू कैप |
| वजन | ~54 ग्राम (0.12 पाउंड) |
Q1: एक 6 ध्रुवीय मोटर पावर कनेक्टर में कितने कंडक्टर होते हैं?
6-पोल कनेक्टर तीन मोटर चरण कंडक्टर (यू, वी, डब्ल्यू), सुरक्षात्मक पृथ्वी कंडक्टर (पीई), और दो ब्रेक कंडक्टर (यदि मोटर में विद्युत चुम्बकीय ब्रेक है) ले जाता है।आठ सॉकेट संपर्क इन कनेक्शन समायोजित, ब्रेक या अनब्रेक मोटर वेरिएंट पर अप्रयुक्त पदों के साथ खुला छोड़ दिया।
Q2: केबल टर्मिनेशन रेंज में 7.512 मिमी और 915 मिमी बाहरी व्यास शामिल है। कौन सा केबल के लिए लागू होता है?
The two cable termination entries are for two different cable outer diameter ranges in the same connector assembly — one clamp accommodates the motor cable (typically the power cable's overall outer jacket, जो केबल के प्रकार के अनुसार भिन्न होता है), और दूसरा एक अलग केबल संस्करण को समायोजित करता है। उस क्लैंप का चयन करें जो केबल के बाहरी व्यास से मेल खाती है।
प्रश्न 3: क्या 6FX2003-0LU00 को विशेष औजारों के बिना इकट्ठा किया जा सकता है?
हां. स्क्रू प्रकार के संपर्कों के लिए केवल एक मानक स्लॉट या फिलिप्स स्क्रूड्राइवर और एक तार स्ट्रिपर की आवश्यकता होती है। केबल बाहरी क्लैंप में एक मानक स्क्रू फास्टनर का उपयोग किया जाता है। कोई क्रिमपिंग उपकरण आवश्यक नहीं हैं।Siemens के MOTION-CONNECT असेंबली निर्देशों में सही समापन के लिए कंडक्टर पट्टी की लंबाई और पेंच टॉर्क निर्दिष्ट हैं.
Q4: साइज 1 कनेक्टर के साथ कौन सी सीमेंस सर्वो मोटर सीरीज संगत है?
आकार 1 कनेक्टर का उपयोग SINUMERIK और SINAMICS- संगत सर्वो मोटर्स के साथ निम्न से मध्य शक्ति वर्ग में किया जाता है। मोटर श्रृंखलाओं में आमतौर पर आकार 1 का उपयोग 1FK7, 1FT7,और संबंधित श्रृंखला में शक्ति रेंज सेवारत द्वारा 1 ¢ 2.5 मिमी2 के कंडक्टर. विशिष्ट मोटर मॉडल के लिए मोटर के टर्मिनल नाम या MOTION-CONNECT केबल ऑर्डर दस्तावेज से कनेक्टर के आकार की पुष्टि करें.
Q5: क्या 6FX2003-0LU00 कनेक्टर का पुनः उपयोग किया जा सकता है यदि केबल को फिर से समाप्त किया जाता है?
सॉकेट संपर्क स्क्रू-टर्मिनेशन प्रकार के होते हैं, जिससे केबल को हटाया और फिर से डाला जा सकता है।SIEMENS संपर्क को बदलने की सलाह देता है अगर कंडक्टर ओवर-टॉर्क किया गया है या स्ट्रिप बिंदु पर इन्सुलेशन क्षतिग्रस्त है. आइसोलेटर आवास पुनः प्रयोज्य है बशर्ते कि यह क्षतिग्रस्त न हो। महत्वपूर्ण ड्राइव कनेक्शन के लिए, पुनः समाप्ति पर पूरे कनेक्टर किट को बदलना सबसे सुरक्षित अभ्यास है।
