| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6GK1562-2AA00 |
संचार सेवाएं:

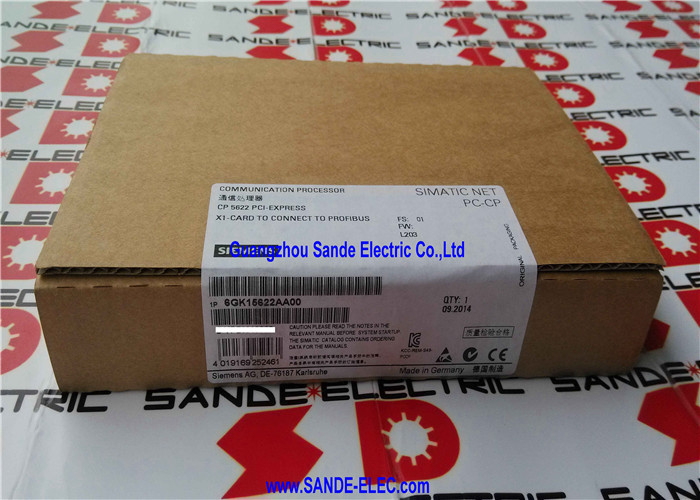

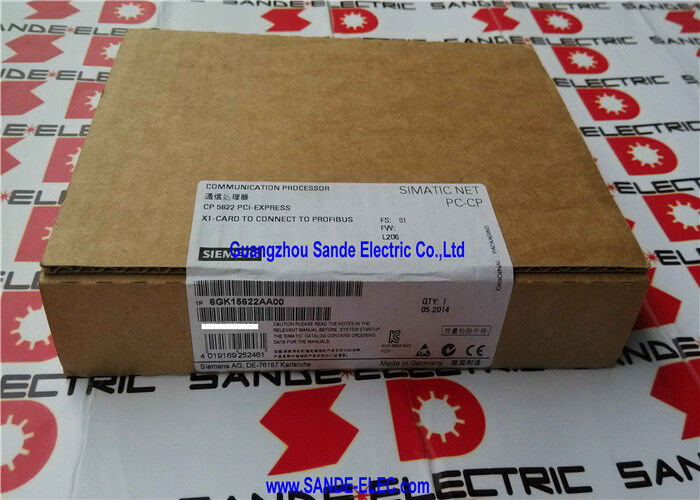

दसीमेंस 6GK1562-2AA00यह CP 5622 ¢ एक PCI एक्सप्रेस X1 संचार प्रोसेसर कार्ड है जो एक मानक पीसी या सीमेंस पीजी (प्रोग्रामिंग डिवाइस) को PROFIBUS और MPI औद्योगिक नेटवर्क से जोड़ता है।
यह इंजीनियरिंग की दुनिया के बीच व्यावहारिक हार्डवेयर ब्रिज है, जहां STEP 7, TIA पोर्टल, SIMATIC PDM,और स्टार्टर विंडोज कंप्यूटर पर चलाने के लिए और पीएलसी जहां कारखाने मंजिल फील्डबस बुनियादी ढांचे, ड्राइव, उपकरण और प्रक्रिया नियंत्रक प्रोफिबस डीपी और एमपीआई के माध्यम से संवाद करते हैं।
प्रोफिबस डीपी, 1990 और 2000 के दशक में यूरोपीय और वैश्विक प्रक्रिया और कारखाने स्वचालन प्रतिष्ठानों में प्रमुख फील्डबस,यह दुनिया भर में स्थापित किए गए भारी मात्रा में स्वचालन उपकरणों की संचार रीढ़ है।.
प्रत्येक सीमेंस S7-300, S7-400, S7-1500, वितरित I/O मॉड्यूल, SIMOREG DC ड्राइव, और PROFIBUS के लिए कॉन्फ़िगर किए गए SINAMICS ड्राइव इस प्रोटोकॉल का उपयोग करते हैं।
प्रोग्रामिंग, कमीशनिंग, निदान के लिए उस नेटवर्क से एक पीसी को जोड़ना,या परिसंपत्ति प्रबंधन के लिए CP 5622 जैसे हार्डवेयर की आवश्यकता होती है, एक कार्ड जिसका छोटा पदचिह्न और PCIe इंटरफ़ेस इसे आधुनिक इंजीनियरिंग वर्कस्टेशन के लिए प्राकृतिक विकल्प बनाता है.
पीसीआईई एक्स1 भौतिक प्रारूप मुख्य हार्डवेयर संगतता तत्व है।
जबकि मूल सीपी 5611 और सीपी 5613 कार्ड पारंपरिक पीसीआई स्लॉट का उपयोग करते थे (जो अब अधिकांश वर्तमान पीढ़ी के डेस्कटॉप और वर्कस्टेशन मदरबोर्ड में मौजूद नहीं हैं),पीसीआईई एक्स1 स्लॉट 2000 के दशक के मध्य से निर्मित लगभग हर डेस्कटॉप और वर्कस्टेशन प्लेटफॉर्म पर मानक है.
सीपी 5622 किसी भी पीसीआईएलई स्लॉट में फिट बैठता है, चाहे वह लेन की संख्या से कोई फर्क न पड़े, एक एक्स 1 कार्ड एक्स 1, एक्स 4, एक्स 8 में सही ढंग से चलता है।या X16 मैकेनिकल स्लॉट इसे किसी भी मानक पीसी या इंजीनियरिंग वर्कस्टेशन के साथ संगत बनाने के लिए विशेष स्लॉट चयन की आवश्यकता के बिना.
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का नाम | सीपी 5622 |
| इंटरफेस | 9-पिन डी-सब (PROFIBUS / MPI) |
| हस्तांतरण दर | 9.6 केबीटी/सेकंड ∙ 12 एमबीटी/सेकंड |
| स्लॉट प्रकार | PCIe X1 (फिट x4, x8, x16) |
| प्रोटोकॉल | प्रोफिबस डीपी और एमपीआई |
| ओएस समर्थन | 32-बिट और 64-बिट विंडोज |
| डीपी मास्टर क्लास 1 | हाँ (चक्रगत, मूल) |
| डीपी मास्टर क्लास 2 | हाँ (SOFTNET-PB DP के साथ) |
| डीपी दास | हाँ (SOFTNET-PB DP Slave के साथ) |
| S7 संचार | हाँ (SOFTNET-PB S7 के साथ) |
| एफडीएल खुला संचार | हाँ |
| सुरक्षा | IP20 |
| ऑपरेटिंग तापमान | +5 से +55°C |
| आयाम (H×W×D) | 112×18×101 मिमी |
| वजन | 0.16 किलो |
| मूल देश | जर्मनी |
सीपी 5622 का मूल्य संचार सेवाओं की व्यापकता में निहित है जो यह उपयुक्त सीमेंस सॉफ्टनेट सॉफ्टवेयर पैकेजों के साथ संयुक्त होने पर समर्थन करता है।यह समझना कि किन सेवाओं के लिए किन सॉफ्टवेयर की आवश्यकता होती है, यह स्पष्ट करने में मदद करता है कि हार्डवेयर अकेले क्या प्रदान करता है और अतिरिक्त लाइसेंसिंग की आवश्यकता होती है:
पीजी/ओपी संचारअतिरिक्त सॉफ्टवेयर लाइसेंस के बिना कार्ड के बुनियादी ड्राइवर द्वारा प्रदान किया जाता है। यह STEP 7 (क्लासिक), टीआईए पोर्टल, ड्राइवमॉनिटर, स्टार्टर द्वारा उपयोग की जाने वाली संचार सेवा है,और पीएलसी तक पहुंचने के लिए सिमैटिक पीडीएम, ड्राइव और प्रोग्रामिंग, पैरामीटरिंग और लाइव निगरानी के लिए बुद्धिमान फील्ड डिवाइस।
किसी भी इंजीनियर के पास स्टेप 7 या टीआईए पोर्टल स्थापित है, अपने पीसी में एक सीपी 5622 है, और नेटवर्क से चलने वाला एक प्रोफिबस केबल तुरंत पीएलसी प्रोग्राम पढ़ और लिख सकता है, चर तालिकाओं की निगरानी कर सकता है,और एक्सेस ड्राइव पैरामीटर सेट.
प्रोफ़िबस डीपी मास्टर क्लास 1डीपी दासों के साथ चक्रवाचक डेटा विनिमय भी मूल रूप से समर्थित है।
यह संचार मोड है कि पीसी पर एक रनटाइम एप्लिकेशन वास्तविक समय में PROFIBUS दासों के साथ प्रक्रिया डेटा का आदान-प्रदान करने के लिए उपयोग करता है, जो एक पीएलसी डीपी मास्टर के समान है।
एससीएडीए/एचएमआई प्रणाली, डेटा अधिग्रहण उपकरण और ओपीसी सर्वर जैसे अनुप्रयोग इस मोड का उपयोग सेंसरों, उपकरणों,और ड्राइव स्थिति शब्दों के रूप में जुड़े PROFIBUS दास.
प्रोफ़िबस डीपी मास्टर क्लास 2चलाने के समय में निदान और पैरामीटर के लिए अचल पहुँच के लिए सॉफ्टनेट-पीबी डीपी सॉफ्टवेयर पैकेज की आवश्यकता होती है।
यह मोड उपकरण और ड्राइव में ऑनलाइन पैरामीटर परिवर्तन की अनुमति देता है जबकि वे सामान्य चक्र संचालन में रहते हैं,जो कि फील्ड डिवाइस प्रबंधन के लिए SIMATIC PDM द्वारा उपयोग किया जाने वाला संचार मॉडल है और लाइव ऑपरेशन के दौरान मापदंडों को समायोजित करने वाले ड्राइव कमीशनिंग टूल्स द्वारा.
S7 संचार(S7 नियंत्रकों और पीसी के बीच PUT/GET) को SOFTNET-PB S7 की आवश्यकता होती है.डीपी स्लेव ऑपरेशनप्रोफ़िबस मास्टर से चक्रगत डेटा प्राप्त करने के लिए CP 5622 को दास भूमिका में रखने के लिए SOFTNET-PB DP Slave की आवश्यकता होती है।
भौतिक स्थापना के लिए पीसी चेसिस को खोलने और किसी उपलब्ध पीसीआईएलई स्लॉट में सीपी 5622 डालने की आवश्यकता होती है।
कार्ड का निम्न प्रोफ़ाइल ब्रैकेट मानक आधा ऊंचाई पीसीआईई स्लॉट फिट बैठता है; पूर्ण आकार के मामलों के लिए एक पूर्ण ऊंचाई ब्रैकेट की पुष्टि की जानी चाहिए। 9-पिन डी-सब प्रोफिबस कनेक्टर रियर पैनल से बाहर निकलता है,जहां एक मानक PROFIBUS केबल 9-पिन D-Sub पुरुष कनेक्टर के साथ संलग्न है.
PROFIBUS केबल सेगमेंट के दोनों भौतिक छोरों पर PROFIBUS टर्मिनेशन रेजिस्टर्स को सक्षम किया जाना चाहिए। CP 5622 का कनेक्टर आमतौर पर पीसी-एंड टर्मिनेशन प्रदान करता है।
ऑपरेटिंग सिस्टम संगतता वर्तमान 64-बिट विंडोज संस्करणों के साथ-साथ पुराने 32-बिट वातावरणों को भी कवर करती है।
सीमेंस के पास प्रविष्टि आईडी 22611503 के तहत एक अद्यतन ओएस संगतता सूची है, जिसे स्थापना से पहले उपयोग किए जाने वाले विशिष्ट विंडोज संस्करण के लिए सत्यापित किया जाना चाहिए,विशेष रूप से नए विंडोज रिलीज़ के लिए जो ड्राइवर अद्यतन की आवश्यकता हो सकती है.
Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.
प्रश्न 1: क्या पीएलसी प्रोग्रामिंग के लिए सीपी 5622 को स्टेप 7 या टीआईए पोर्टल के साथ उपयोग करने के लिए किसी अतिरिक्त सॉफ्टवेयर की आवश्यकता है?
बुनियादी पीजी/ओपी संचार के लिए, जो सभी स्टेप 7 और टीआईए पोर्टल प्रोग्रामिंग, निगरानी,और ऑनलाइन डायग्नोस्टिक्स कार्य कार्ड के स्वयं के ड्राइवर पैकेज और स्टेप 7 / टीआईए पोर्टल के अलावा कोई अतिरिक्त सॉफ्टवेयर की आवश्यकता नहीं है.
ड्राइवर विंडोज के माध्यम से स्थापित करता है और कार्ड को सीमेंस इंजीनियरिंग टूल्स के लिए एक प्रोफिबस इंटरफ़ेस के रूप में उपलब्ध कराता है।
SOFTNET सॉफ्टवेयर पैकेज केवल अतिरिक्त संचार सेवाओं (DP मास्टर/स्लेव रनटाइम,S7 संचार PUT/GET) मानक इंजीनियरिंग सॉफ्टवेयर कार्यों से परे रनटाइम अनुप्रयोगों या विशिष्ट नैदानिक उपकरणों द्वारा उपयोग किया जाता है.
प्रश्न 2: कार्ड PCIe X1, X4, X8 और X16 स्लॉट में फिट बैठता है। क्या एक बड़े स्लॉट का उपयोग करने से कोई प्रदर्शन लाभ होता है?
नहीं. पीसीआईई कार्ड का प्रदर्शन कार्ड के स्वयं के इंटरफेस डिजाइन से निर्धारित होता है, न कि स्लॉट की चौड़ाई से जिसमें यह स्थापित होता है।
CP 5622 PCIe X1 इंटरफेस का उपयोग करता है, जो 12 Mbit/s तक सभी डेटा दरों पर PROFIBUS के लिए पर्याप्त बैंडविड्थ प्रदान करता है।
इसे X4 या X16 स्लॉट में स्थापित करने से कार्ड वास्तव में उपयोग करने की तुलना में अधिक भौतिक स्लॉट का उपयोग होता है ∙ यह यांत्रिक और विद्युत रूप से संगत है और किसी भी दिशा में प्रदर्शन को प्रभावित नहीं करता है।
Q3: क्या CP 5622 का उपयोग लैपटॉप के साथ किया जा सकता है, या केवल डेस्कटॉप पीसी के साथ?
सीपी 5622 के लिए एक आंतरिक पीसीआईई स्लॉट की आवश्यकता होती है, जो डेस्कटॉप पीसी और वर्कस्टेशन में उपलब्ध है लेकिन मानक लैपटॉप में नहीं (जिसमें पीसीआईई मिनी, एम।2, या इसके बजाय थंडरबोल्ट इंटरफेस) ।
लैपटॉप PROFIBUS कनेक्टिविटी के लिए, सीमेंस CP 5711 (USB से PROFIBUS एडाप्टर) या USB या थंडरबोल्ट के माध्यम से कनेक्ट करने वाले बाहरी इंटरफ़ेस डिवाइस प्रदान करता है।
सीपी 5622 स्थिर इंजीनियरिंग कार्यस्थलों और नियंत्रण कक्षों या कार्यशालाओं में स्थायी रूप से स्थापित डेस्कटॉप कमीशनिंग पीसी के लिए उपयुक्त विकल्प है।
Q4: क्या CP 5622 MPI संचार के साथ-साथ PROFIBUS DP का समर्थन करता है, और क्या कोई प्रतिबंध हैं?
हां. एमपीआई (मल्टी-पॉइंट इंटरफेस) सीमेंस-स्वामित्व वाले प्रोग्रामिंग और संचार इंटरफेस है जिसका उपयोग मूल रूप से S7-300 और पुराने SIMOREG ड्राइव द्वारा किया जाता है।
एमपीआई प्रोफिबस के समान भौतिक आरएस-485 केबल पर चलता है और विभिन्न हार्डवेयर के बजाय सॉफ्टवेयर कॉन्फ़िगरेशन स्तर पर चुना जाता है।
CP 5622 का D-Sub कनेक्टर PROFIBUS और MPI दोनों कनेक्शनों को संभालता है। प्रोटोकॉल SIMATIC सॉफ्टवेयर के इंटरफ़ेस कॉन्फ़िगरेशन में चुना जाता है।
ध्यान दें कि एमपीआई कम डेटा दरों तक सीमित है (नामतः 12 एमबीटी/सेकंड तक, लेकिन व्यवहार में आमतौर पर 187.5 केबीटी/सेकंड या 1.5 एमबीटी/सेकंड) और प्रोफिबस डीपी की तुलना में कम नोड्स,और इसका उपयोग मुख्य रूप से पुराने S7-300 सीपीयू कनेक्शन और ड्राइव संचार के लिए है जहां PROFIBUS DP कॉन्फ़िगर नहीं है.
Q5: कितने PROFIBUS दास CP 5622 एक साथ एक DP मास्टर के रूप में प्रबंधित कर सकते हैं?
प्रोफ़िबस डीपी मास्टर के रूप में, सीपी 5622 एक प्रोफ़िबस खंड पर 125 पते योग्य दास नोड्स (प्रोफ़िबस मानक द्वारा परिभाषित अधिकतम) का समर्थन करता है।
व्यावहारिक नेटवर्क का आकार कॉन्फ़िगर किए गए चक्रगत इनपुट/आउटपुट डेटा की कुल मात्रा, डेटा दर और कनेक्टेड एप्लिकेशन की अपडेट चक्र समय आवश्यकताओं से सीमित है।
In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
