| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 6SL3162-2MA00-0AA0 |

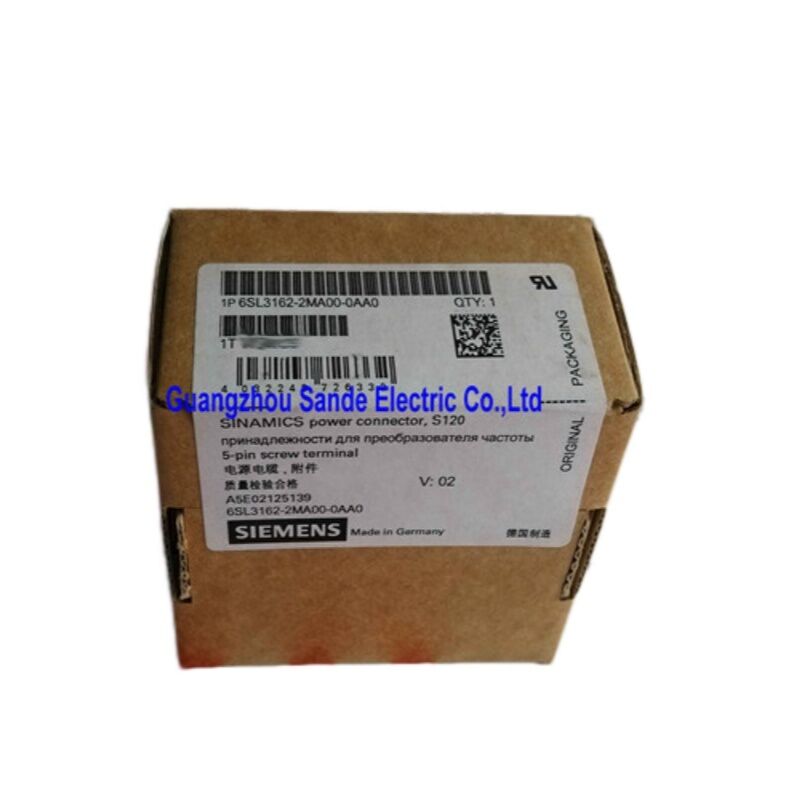

एक सर्वो ड्राइव प्रणाली में, पावर कनेक्टर को अनदेखा करना आसान है जब तक कि यह विफल न हो जाए। 6SL3162-2MA00-0AA0 एक वास्तविक Siemens SINAMICS S120 श्रृंखला मोटर पावर कनेक्टर है,सीसी लिंक और मोटर पावर इंटरफेस के लिए विशेष रूप से निर्मित S120 बुक साइज और चेसिस प्रारूप ड्राइव मॉड्यूल परयह वह भौतिक बिंदु है जहां नियंत्रित शक्ति ड्राइव को छोड़ती है और मोटर तक पहुंचती है और इसकी अखंडता सीधे यह निर्धारित करती है कि पूरी धुरी विनिर्देश के अनुसार कार्य करती है या दोष उत्पन्न करती है।
यह एक सामान्य औद्योगिक कनेक्टर नहीं है जो सीमेंस लेबल पर लगाया गया है। 6SL3162-2MA00-0AA0 एक घटक है जिसे विशेष रूप से S120 प्लेटफॉर्म के लिए डिज़ाइन किया गया है, संपर्क ज्यामिति के साथ, वर्तमान रेटिंग,और लॉक तंत्र जो ड्राइव के यांत्रिक और विद्युत इंटरफ़ेस के साथ बिल्कुल मेल खाते हैं.
6SL3162-2MA00-0AA0 SINAMICS S120 सहायक उपकरण परिवार से संबंधित है, विशेष रूप से S120 एकल-अक्ष और डबल-अक्ष पावर मॉड्यूल के मोटर आउटपुट पक्ष पर उपयोग किए जाने वाले पावर कनेक्टर सेट।यह यू के लिए संभोग इंटरफ़ेस प्रदान करता है, वी, डब्ल्यू मोटर चरण टर्मिनलों और, विन्यास के आधार पर, डीसी बस कनेक्शन, with a robust spring-cage or screw-clamp contact system designed to maintain reliable low-resistance contact under the vibration and thermal cycling that are standard conditions inside a live control cabinet.
Siemens designed the S120 connector system with tool-assisted locking to prevent accidental disconnection during machine operation — a critical safety consideration when the connected load is a brushless servo motor under active torque control.
SINAMICS S120 विश्व स्तर पर औद्योगिक स्वचालन में सबसे व्यापक रूप से तैनात सर्वो और वेक्टर ड्राइव प्लेटफार्मों में से एक है। यह मशीन टूल्स, पैकेजिंग लाइनों, प्रिंटिंग प्रेस,प्लास्टिक प्रसंस्करण मशीनरी, परीक्षण रिग, और सामग्री हैंडलिंग उपकरण की एक विस्तृत श्रृंखला। The S120 booksize format — where multiple single or double-axis modules share a common DC bus on a mounting rail — is the standard architecture for multi-axis servo systems in mid-to-high-performance applications.
इस वास्तुकला में, मोटर पावर कनेक्टर को हर बार हटा दिया जाता है और फिर से जोड़ा जाता है जब ड्राइव मॉड्यूल की सेवा की जाती है, प्रतिस्थापित की जाती है, या कैबिनेट को फिर से कॉन्फ़िगर किया जाता है।उत्पादन मशीन के सेवा जीवन के दौरान, कि कनेक्टर अलग किया जा सकता है और दर्जनों बार फिर से कनेक्ट संपर्क पहनने, टर्मिनल पेंच थकान, and housing stress from repeated handling are all real failure mechanisms — which is why having a genuine replacement connector available in the spare parts inventory is standard practice for any maintenance team running S120 systems.
एक सर्वो ड्राइव पर एक विफल बिजली कनेक्टर हमेशा एक साफ गलती कोड के साथ खुद को घोषित नहीं करता है। अधिक बार, गिरावट क्रमिक है।एक चरण टर्मिनल पर संपर्क प्रतिरोध में वृद्धि असममित हीटिंग उत्पन्न करती है. कि गर्मी आसन्न केबल में इन्सुलेशन टूटने में तेजी लाता है. ड्राइव अंतराल ओवरकंटेंट या चरण असंतुलन दोष है कि रीसेट पर स्पष्ट और कनेक्टर से संबंधित नहीं लग रहा है लॉगिंग शुरू होता है.जब तक मूल कारण की पहचान नहीं हो जाती, तब तक केबल की समाप्ति को भी बदलने की आवश्यकता हो सकती है।
एक वास्तविक 6SL3162-2MA00-0AA0 का उपयोग स्रोत पर इस जोखिम को समाप्त करता है।और टोक़ विनिर्देश सभी एस 120 इंटरफ़ेस के लिए सीमेंस के अपने सत्यापन परीक्षण के अनुरूप हैंनामतः समान आयामों वाले तृतीय पक्ष के कनेक्टर फिट हो सकते हैं, लेकिन संपर्क प्रतिरोध, नामित वर्तमान क्षमता और दीर्घकालिक प्रतिधारण बल हमेशा समान नहीं होते हैं,और एक ड्राइव है कि एम्पेयर के सैकड़ों स्विच हो सकता है में, उन मतभेदों का महत्व है।
6SL3162-2MA00-0AA0 को बदलने के लिए एक योग्य ड्राइव तकनीशियन के लिए एक सरल प्रक्रिया है, लेकिन किसी भी काम की शुरुआत से पहले सुरक्षा अलगाव का सख्ती से पालन करना आवश्यक है।एस120 डीसी बस मुख्य शक्ति निकाले जाने के बाद चार्ज बनाए रखती है ️ हमेशा सत्यापित करें कि किसी भी पावर टर्मिनल को छूने से पहले एक कैलिब्रेटेड मीटर का उपयोग करके डीसी बस वोल्टेज को एक सुरक्षित स्तर तक डिस्चार्ज कर दिया गया है.
मोटर चरण केबलों को समाप्त करते समय, कनेक्टर लेबल या S120 हार्डवेयर स्थापना मैनुअल पर टोक़ विनिर्देश का पालन करें।कम टोक़ वाले टर्मिनलों में आंतरायिक संपर्क दोषों का एक प्रमुख कारण है; ओवर-टॉर्क टर्मिनलों में आवास को दरार देने या धागे के सम्मिलन को उतारने का खतरा होता है।स्ट्रिप केबल इन्सुलेशन टर्मिनल के लिए संकेत दिया सटीक लंबाई के लिए ️ अतिरिक्त नंगे कंडक्टर टर्मिनल प्रवेश से परे उजागर एक उच्च वोल्टेज कैबिनेट में creepage दूरी उल्लंघन है.
पुनः कनेक्ट करने के बाद, ड्राइव को पुनः सक्षम करने से पहले मोटर नाम प्लेट के खिलाफ चरण असाइनमेंट (यू-वी-डब्ल्यू अनुक्रम) की पुष्टि करें।वेक्टर नियंत्रण के तहत एक सर्वो मोटर पर चरण स्थानांतरण तत्काल टोक़ उलट का कारण बनता है, जो लोड प्रणाली में यांत्रिक क्षति का कारण बन सकता है।
| ड्राइव मॉड्यूल प्रकार | प्रारूप | कनेक्टर अनुप्रयोग |
|---|---|---|
| S120 एकल-अक्ष मॉड्यूल | पुस्तक का आकार | मोटर आउटपुट U/V/W |
| S120 डबल-एक्सिस मॉड्यूल | पुस्तक का आकार | मोटर आउटपुट दोनों अक्षों |
| S120 पावर मॉड्यूल PM340 | पुस्तक का आकार | मोटर आउटपुट U/V/W |
| S120 चेसिस पावर मॉड्यूल | चेसिस | मोटर आउटपुट टर्मिनल इंटरफ़ेस |
| S120 कैबिनेट मॉड्यूल | कैबिनेट | मोटर फीडर आउटपुट |
आदेश देने से पहले हमेशा अपने ड्राइव संस्करण के लिए विशिष्ट S120 हार्डवेयर मैनुअल (HIM) के साथ क्रॉस-रेफरेंस करें।
Q1: 6SL3162-2MA00-0AA0 किस ड्राइव और मॉड्यूल के साथ संगत है?
6SL3162-2MA00-0AA0 SINAMICS S120 श्रृंखला के लिए डिज़ाइन किया गया है, विशेष रूप से बहु-अक्षीय सर्वो प्रणालियों में उपयोग किए जाने वाले पुस्तक आकार और चेसिस प्रारूप के पावर मॉड्यूल।यह यू को कवर करने वाले मोटर-साइड पावर आउटपुट कनेक्टर के रूप में कार्य करता है, वी और डब्ल्यू चरण टर्मिनल जहां ड्राइव सर्वो या प्रेरण मोटर से जुड़ा होता है।संगतता कोर S120 बुकसाइज एकल-अक्ष और डबल-अक्ष मॉड्यूल के साथ-साथ PM340 प्रारूप पावर मॉड्यूल को कवर करती है. आदेश देने से पहले, अपने विशिष्ट S120 मॉड्यूल के हार्डवेयर स्थापना मैनुअल की जांच करके संगतता की पुष्टि करेंऔर क्रॉस-रेफरेंसिंग दो मिनट से भी कम समय लेता हैभौतिक कनेक्टर आवास आयाम और टर्मिनल लेआउट संगत मॉड्यूल रेंज में मानकीकृत हैं,लेकिन संभोग केबल के नामित वर्तमान ड्राइव के नामित आउटपुट वर्तमान से मेल खाना चाहिए.
प्रश्न 2: क्या मैं 6SL3162-2MA00-0AA0 के विकल्प के रूप में किसी तृतीय पक्ष या सामान्य कनेक्टर का उपयोग कर सकता हूँ?
भौतिक रूप से, कुछ तृतीय-पक्ष कनेक्टरों के साथ मिलान पिन पिच और आवास ज्यामिति S120 इंटरफ़ेस में बैठेंगे। क्या उनका उपयोग किया जाना चाहिए एक अलग सवाल है।6SL3162-2MA00-0AA0 विशिष्ट धारा के लिए नामित और मान्य हैS120 ड्राइव मॉड्यूल द्वारा उत्पादित वोल्टेज और थर्मल स्थितियों के लिए। गैर-सीमेंस विकल्पों में संपर्क कोटिंग गुणवत्ता, वसंत प्रतिधारण बल और तापमान प्रतिरोध में व्यापक रूप से भिन्न होता है।एक सर्वो अनुप्रयोग में जहां ड्राइव गतिशील भार चक्रों का प्रबंधन कर रहा है ️ गतिवर्धक और धीमा मोटर एक शिफ्ट में बार-बार ️ कनेक्टर निरंतर थर्मल तनाव के अधीन है. संपर्क प्रतिरोध विनिर्देश से कुछ मिलियन ओम अधिक भी हजारों चक्रों में मापने योग्य गर्मी उत्पन्न करता है. निरंतर उत्पादन चलाने वाली मशीन के लिए,एक सत्यापित वास्तविक कनेक्टर का उपयोग करना कम जोखिम और अंततः कम लागत वाला विकल्प हैएक गैर-महत्वपूर्ण परीक्षण रिग या कम ड्यूटी अनुप्रयोग के लिए, एक प्रतिष्ठित निर्माता से एक गुणवत्ता वाले औद्योगिक टर्मिनल कनेक्टर को अस्थायी उपाय के रूप में स्वीकार किया जा सकता है,लेकिन इसे ठीक वैसा ही माना जाना चाहिए.
प्रश्न 3: मुझे कैसे पता चलेगा कि मेरे S120 पावर कनेक्टर को बदलने की आवश्यकता है या नहीं?
मोटर पावर कनेक्टर के बिगड़ने के सबसे विश्वसनीय संकेतक कनेक्टर के आवास पर या उसके पास थर्मल विरूपण हैं।बिना स्पष्ट विद्युत कारण के रीसेट पर स्पष्ट होने वाली विराम-चरण-संबंधित ड्राइव दोष, और टर्मिनल संपर्कों पर आर्किंग या कार्बोनाइजेशन के किसी भी संकेत।इन्फ्रारेड थर्मोमीटर या थर्मल कैमरा का उपयोग करें जब ड्राइव लोड में हो तो मोटर पावर कनेक्शन पर; एक खराब कनेक्शन पड़ोसी टर्मिनलों के ऊपर एक मापने योग्य तापमान वृद्धि दिखाता है। शारीरिक रूप से, ढीले टर्मिनल शिकंजा के लिए जाँच करें (यदि आवश्यक हो तो विनिर्देश के लिए फिर से टोक़),अत्यधिक टोक़ या यांत्रिक तनाव से होने वाले दरार के लिए आवास का निरीक्षण करें, और संपर्क सतहों पर रंग परिवर्तन या सतह ऑक्सीकरण की तलाश करें। इनमें से कोई भी स्थिति एक दोष विकसित होने से पहले कनेक्टर को बदलने के लिए उचित है।
प्रश्न 4: क्या यह कनेक्टर SINAMICS S110, S150 या G120 श्रृंखला के साथ संगत है?
नहीं. 6SL3162-2MA00-0AA0 S120 प्लेटफॉर्म के लिए विशिष्ट है. जबकि सीमेंस SINAMICS श्रृंखला में परिवार आधारित नामकरण सम्मेलन का उपयोग करता है, यांत्रिक कनेक्टर प्रारूप, टर्मिनल लेआउट,और आवास ज्यामिति S110 के बीच भिन्न, S120, S150, और G120 श्रृंखला। Attempting to fit an S120 connector to an S110 or G120 module will result in either a physical mismatch or — in the worst case — an incorrect fit that appears to seat but does not make reliable electrical contactप्रतिस्थापन कनेक्टर्स की खरीद से पहले हमेशा पूर्ण ड्राइव श्रृंखला और विशिष्ट मॉड्यूल प्रकार को सीमेंस हार्डवेयर दस्तावेज के साथ सत्यापित करें।S120-विशिष्ट भाग संख्या उपसर्ग 6SL3162 प्राथमिक पहचानकर्ता है जो पुष्टि करता है कि यह भाग S120 सहायक उपकरण रेंज से संबंधित है.
Q5: S120 ड्राइव पर पावर कनेक्टर को बदलने से पहले कौन से सुरक्षा उपाय अनिवार्य हैं?
एस120 प्रणाली पर सुरक्षा अलगाव के लिए मुख्य ब्रेकर को बंद करने से अधिक की आवश्यकता होती है।S120 डीसी बस कैपेसिटर मुख्य शक्ति के डिस्कनेक्ट होने के बाद महत्वपूर्ण संग्रहीत चार्ज को बनाए रखते हैं एक पूर्ण आकार की S120 प्रणाली पर यह कई सौ वोल्ट डीसी हो सकता हैअनिवार्य प्रक्रिया हैः मुख्य आपूर्ति को अलग करें और अपने साइट सुरक्षा प्रोटोकॉल के अनुसार लॉकआउट / टैगआउट लागू करें;अपने मॉड्यूल संस्करण के लिए S120 हार्डवेयर मैनुअल में निर्दिष्ट डिस्चार्ज समय की प्रतीक्षा करें (आमतौर पर दो से पांच मिनट न्यूनतम); किसी भी टर्मिनल को छूने से पहले कैलिब्रेटेड CAT III या CAT IV रेटेड मीटर का उपयोग करके DC बस वोल्टेज की जांच करें। बस वोल्टेज 50V DC से कम होने की पुष्टि करने के बाद ही कनेक्टर कार्य के साथ आगे बढ़ना सुरक्षित है।अतिरिक्त, यह सुनिश्चित करें कि चरण केबलों को डिस्कनेक्ट करने से पहले मोटर यांत्रिक रूप से आराम में है और बाहरी भार या गुरुत्वाकर्षण द्वारा संचालित नहीं किया जा सकता है।ये समय के दबाव के तहत संक्षिप्त करने के लिए सावधानियों नहीं हैं S120 मंच वोल्टेज है कि संपर्क पर घातक हैं पर काम करता है.
उत्पाद विनिर्देशों परिवर्तन के अधीन हैं. स्थापना से पहले हमेशा अपने विशिष्ट ड्राइव विन्यास के लिए वर्तमान Siemens SINAMICS S120 हार्डवेयर स्थापना मैनुअल से सत्यापित करें.
