| उत्पत्ति के प्लेस | कनाडा |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 7एमएल5221-1बीए11 |

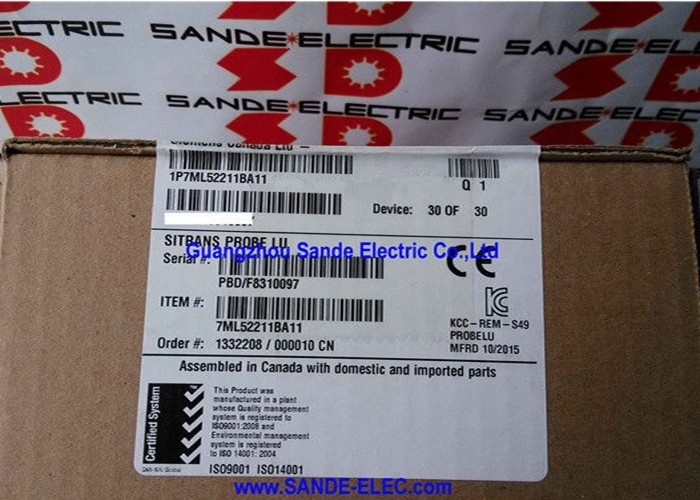

सीमेंस 7ML5221-1BA11अपने 6-मीटर पीवीडीएफ कॉपोलीमर कॉन्फ़िगरेशन में एसआईटीआरएएनएस प्रोब एलयू है - एक कॉम्पैक्ट, 2-तार लूप-संचालित अल्ट्रासोनिक स्तर ट्रांसमीटर जिसने निरंतर गैर-संपर्क स्तर की निगरानी के लिए एक व्यावहारिक, स्थापना-अनुकूल उपकरण के रूप में वर्षों से पानी, अपशिष्ट जल और रासायनिक भंडारण उद्योगों की सेवा की है।
प्रोब एलयू का मौलिक डिजाइन दर्शन माप बुद्धि का त्याग किए बिना सरलता है: यह पूरी तरह से 4-20 एमए लूप करंट से चलता है, इसके लिए अलग से बिजली आपूर्ति केबल की आवश्यकता नहीं होती है, एक मानक 2" एनपीटी नोजल फिट होता है जो पहले से ही अधिकांश औद्योगिक जहाजों पर आम है, और सहज ज्ञान युक्त मेनू नेविगेशन के साथ एक सादे अंग्रेजी स्थानीय डिस्प्ले के माध्यम से कमीशन करता है जिसे बुनियादी सेटअप कार्यों के लिए मैनुअल को संदर्भित करने की आवश्यकता नहीं होती है।
इस संस्करण में पीवीडीएफ कॉपोलीमर ट्रांसड्यूसर इसे ईटीएफई-ट्रांसड्यूसर संस्करण से अलग करता है। पीवीडीएफ और ईटीएफई दोनों रसायनों की एक विस्तृत श्रृंखला के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं, लेकिन पीवीडीएफ की उच्च रासायनिक जड़ता और मजबूत एसिड, बेस, हैलोजन और ऑक्सीकरण एजेंटों के प्रतिरोध इसे निर्दिष्ट विकल्प बनाते हैं जब प्रक्रिया वातावरण में अधिक आक्रामक मीडिया शामिल होता है या जब तरल के ऊपर वाष्प स्थान संक्षारक होता है।
रासायनिक भंडारण अनुप्रयोग - एसिड टैंक, कास्टिक बर्तन, विलायक होल्डिंग टैंक, रासायनिक प्रक्रिया नाबदान - पीवीडीएफ से सुसज्जित जांच एलयू के लिए प्राकृतिक घर का प्रतिनिधित्व करते हैं।
2-तार लूप-संचालित आर्किटेक्चर एक व्यावहारिक लाभ प्रदान करता है जिसे कोई भी व्यक्ति जिसके पास तार वाला औद्योगिक उपकरण है, सराहना करेगा: वही दो कंडक्टर जो 4-20mA माप संकेत ले जाते हैं, ट्रांसमीटर इलेक्ट्रॉनिक्स को भी शक्ति प्रदान करते हैं। ट्रांसमीटर के लिए एक अलग 24V बिजली आपूर्ति केबल चलाने की आवश्यकता नहीं है।
यह पैनल वायरिंग को सरल बनाता है, नए इंस्टॉलेशन पर केबल की लागत को कम करता है, और मौजूदा एनालॉग 4-20mA इंस्ट्रूमेंट लूप के लिए रेट्रोफिटिंग स्तर माप को सरल बनाता है - ट्रांसमीटर बस उस डिवाइस को बदल देता है जो पहले लूप से जुड़ा था।
| पैरामीटर | कीमत |
|---|---|
| माप सिद्धांत | अल्ट्रासोनिक, गैर संपर्क |
| मापने की सीमा | 6 मीटर (20 फीट) तक |
| ट्रांसड्यूसर सामग्री | पीवीडीएफ कॉपोलीमर |
| प्रक्रिया कनेक्शन | 2" एनपीटी (एएनएसआई/एएसएमई बी1.20.1) |
| संचार | 4–20mA एनालॉग + HART |
| तारों | 2-तार, लूप-संचालित |
| दीवार | पीबीटी प्लास्टिक, 2 × एम20×1.5 |
| शुद्धता | रेंज का 0.15% या 6 मिमी |
| इको प्रोसेसिंग | सोनिक इंटेलिजेंस® + एएफईएस |
| तापमान मुआवजा | आंतरिक, स्वचालित |
| स्वीकृति | जीएम, सीसीएसएयूएस, सीई, यूकेसीए, आरसीएम, केसी |
| चरण स्थिति | चरण-आउट (उत्तराधिकारी: जांच LU240) |
प्रोब एलयू का सिग्नल प्रोसेसिंग इंजन सीमेंस का सोनिक इंटेलिजेंस है, जो एल्गोरिदम का एक सूट है जो वास्तविक औद्योगिक जहाजों में इको सिग्नल की जटिलताओं को प्रबंधित करने के लिए उड़ान के सरल समय माप से कहीं आगे जाता है।
एक अल्ट्रासोनिक ट्रांसमीटर तरल सतह की ओर एक पल्स भेजता है और मापता है कि प्रतिध्वनि को वापस लौटने में कितना समय लगता है - सिद्धांत रूप में सीधा, लेकिन व्यवहार में लौटी प्रतिध्वनि पोत की दीवारों, आंतरिक संरचनाओं, इनलेट पाइपिंग और अशांति द्वारा बनाई गई खड़ी तरंगों से प्रतिबिंब के साथ प्रतिस्पर्धा करती है।
बुद्धिमान प्रसंस्करण के बिना, इनमें से किसी भी प्रतिस्पर्धी प्रतिध्वनि को गलती से तरल सतह समझ लिया जा सकता है।
सोनिक इंटेलिजेंस प्रतिध्वनि आत्मविश्वास का मूल्यांकन करता है - उम्मीदवार प्रतिध्वनि के आकार, ताकत और स्थिरता का विश्लेषण करके यह पहचानता है कि कौन सा वास्तविक तरल सतह का प्रतिनिधित्व करता है।
ऑटो फाल्स इको सप्रेशन (एएफईएस) के साथ संयुक्त, जो कमीशनिंग के दौरान दर्ज किए गए निश्चित पोत अवरोधों से गूंज को मैप और फ़िल्टर करता है, प्रसंस्करण इंजन अव्यवस्थित जहाजों में भी विश्वसनीय माप बनाए रखता है जहां सरल उपकरण संघर्ष करेंगे।
आंतरिक तापमान सेंसर माप अखंडता की एक और परत जोड़ता है। हवा में ध्वनि की गति - जिस माध्यम से अल्ट्रासोनिक पल्स यात्रा करती है - तापमान के साथ बदलती रहती है।
एक ट्रांसमीटर जो 20 डिग्री सेल्सियस पर ध्वनि की एक निश्चित गति मानता है, परिवेश के तापमान में परिवर्तन के रूप में त्रुटि उत्पन्न होगी।
प्रोब एलयू का आंतरिक तापमान सेंसर लगातार परिवेश के तापमान को मापता है और औद्योगिक स्थापना के विशिष्ट तापमान रेंज में विनिर्देश के भीतर माप सटीकता को बनाए रखते हुए, तदनुसार उड़ान के समय की गणना को सही करता है।
सरल स्तर के माप से परे, प्रोब एलयू सीधे पोत की मात्रा की गणना कर सकता है - यदि पोत का आकार (सपाट तल वाला सिलेंडर, क्षैतिज सिलेंडर, शंक्वाकार, परवलयिक, या एक कस्टम ब्रेकपॉइंट टेबल) प्रोग्राम किया गया है, तो ट्रांसमीटर मापा स्तर को मात्रा में परिवर्तित करता है और स्तर के बजाय मात्रा का प्रतिनिधित्व करने वाला 4-20mA सिग्नल आउटपुट करता है।
यह इन्वेंट्री प्रबंधन अनुप्रयोगों में विशेष रूप से मूल्यवान है जहां ऑपरेटर भरने की ऊंचाई के बजाय उत्पाद की मात्रा को ट्रैक करते हैं।
खुले चैनलों (फ्लूम, वियर) में प्रवाह माप के लिए, प्रोब एलयू को प्रवाह संरचना के ऊपर स्थापित किया जा सकता है और उचित स्तर-से-प्रवाह रूपांतरण सूत्र (आयताकार वियर, वी-नॉच वियर, पार्शल फ्लूम, या अन्य मानक ज्यामिति) के साथ प्रोग्राम किया जा सकता है।
ट्रांसमीटर एक प्रवाह दर संकेत को आउटपुट करता है, एक साधारण स्तर माप को बिना किसी अतिरिक्त हार्डवेयर या गणना के प्रवाह माप उपकरण में बदल देता है।
पीवीडीएफ कॉपोलीमर और ईटीएफई (एथिलीन टेट्राफ्लुओरोएथिलीन) दोनों व्यापक रासायनिक प्रतिरोध के साथ फ्लोरोपॉलीमर-परिवार की सामग्री हैं।
पीवीडीएफ क्लोरीन यौगिकों, हाइड्रोफ्लोरिक एसिड सहित केंद्रित एसिड और कई कार्बनिक सॉल्वैंट्स के लिए बेहतर प्रतिरोध प्रदान करता है जो उच्च सांद्रता पर ईटीएफई पर हमला करते हैं।
इसमें बेहतर यूवी प्रतिरोध भी है, जो बाहरी स्थापनाओं के लिए मायने रखता है जहां ट्रांसड्यूसर सूरज की रोशनी के संपर्क में आता है।
ईटीएफई, जबकि पीवीडीएफ की तुलना में रासायनिक रूप से थोड़ा कम प्रतिरोधी है, सामान्य-उद्देश्य स्तर माप में आने वाले प्रक्रिया रसायनों की एक विस्तृत श्रृंखला को संभालता है, और उच्च आवृत्ति ध्वनिक अनुप्रयोगों में कुछ यांत्रिक थकान तंत्रों के प्रति कम प्रवण होता है।
आक्रामक रासायनिक वाष्प वातावरण, ऊंचे एसिड सांद्रता, या अनुप्रयोगों के लिए जहां ट्रांसड्यूसर पोत संचालन के दौरान प्रक्रिया तरल के साथ लगातार संपर्क में रहेगा, पीवीडीएफ रूढ़िवादी विनिर्देश है।
सामान्य पानी, अपशिष्ट जल और हल्के रासायनिक अनुप्रयोगों के लिए, ईटीएफई एक लागत प्रभावी विकल्प है।
Q1: प्रोब LU 2-तार लूप-संचालित है। आवश्यक लूप सप्लाई वोल्टेज और करंट रेंज क्या है?
एसआईटीआरएएनएस जांच एलयू के लिए लूप आपूर्ति वोल्टेज 14.5 से 35 वी डीसी (गैर-खतरनाक अनुप्रयोगों के लिए) है।
ट्रांसमीटर लूप से अपनी परिचालन शक्ति खींचता है और माप को संकेत देने के लिए वर्तमान को 4mA (0% स्तर का प्रतिनिधित्व) और 20mA (100% स्तर का प्रतिनिधित्व) के बीच बदलता रहता है।
लूप बिजली की आपूर्ति ट्रांसमीटर के न्यूनतम ऑपरेटिंग वोल्टेज - 14.5V - पर कम से कम 20mA की आपूर्ति करने में सक्षम होनी चाहिए, जबकि लूप में किसी भी श्रृंखला प्रतिरोध (केबल प्रतिरोध, बैरियर, आइसोलेटर्स) में वोल्टेज ड्रॉप को ध्यान में रखते हुए।
उचित लूप प्रतिरोध बजट के साथ मानक 24V डीसी लूप बिजली आपूर्ति प्रोब एलयू के साथ संगत है।
Q2: प्रोब LU को एक विशिष्ट टैंक के लिए कैसे प्रोग्राम किया जाता है, और क्या इसे HART कम्युनिकेटर के बिना किया जा सकता है?
हां - प्रोब एलयू का अंतर्निर्मित डिस्प्ले और पुशबटन बिना किसी बाहरी उपकरण के कॉन्फ़िगरेशन मेनू तक पूर्ण पहुंच प्रदान करते हैं।
प्रोग्रामिंग प्रक्रिया एक सरल, अंग्रेजी-भाषा निर्देशित अनुक्रम का पालन करती है: ऑपरेटर खाली दूरी (सेंसर फेस से टैंक तल तक), पूरी दूरी (सेंसर फेस से उच्च-स्तरीय सेटपॉइंट तक) को परिभाषित करता है, माप इकाइयों का चयन करता है, और वैकल्पिक रूप से वॉल्यूम आउटपुट के लिए पोत आकार को प्रोग्राम करता है।
डिस्प्ले प्रत्येक प्रविष्टि की पुष्टि करता है और पूरे सेटअप के दौरान मापे गए स्तर पर तत्काल प्रतिक्रिया प्रदान करता है।
SIMATIC PDM के साथ एक HART कम्युनिकेटर या PC अतिरिक्त मापदंडों और डायग्नोस्टिक्स तक पहुंच सकता है, लेकिन बुनियादी कमीशनिंग पूरी तरह से स्व-निहित है।
Q3: जांच LU चरणबद्ध तरीके से समाप्त हो रही है। क्या मुझे अभी भी इसे निर्दिष्ट करना चाहिए, या सीधे उत्तराधिकारी जांच LU240 पर जाना चाहिए?
चालू परियोजनाओं के लिए जहां जांच एलयू पहले ही निर्दिष्ट किया जा चुका है और 7ML5221-1BA11 अभी भी ऑर्डर के लिए उपलब्ध है, मूल विनिर्देश पर ऑर्डर पूरा करना व्यावहारिक है। नई परियोजना इंजीनियरिंग के लिए, एसआईटीआरएएनएस जांच एलयू240 (7एमएल51 श्रृंखला) को निर्दिष्ट करना अधिक समझ में आता है - यह अद्यतन इलेक्ट्रॉनिक्स, निरंतर सॉफ्टवेयर समर्थन और लंबे समय तक शेष उत्पाद जीवनचक्र के साथ वर्तमान मंच है।
LU240 श्रृंखला को प्रोब LU के लिए एक कार्यात्मक प्रतिस्थापन के रूप में डिज़ाइन किया गया है और संगत भौतिक माउंटिंग आयामों के साथ समान कोर स्तर माप अनुप्रयोगों को कवर करता है।
समतुल्य 6m PVDF 2" NPT HART कॉन्फ़िगरेशन के लिए सीमेंस के साथ LU240 ऑर्डरिंग कोड की पुष्टि करें।
Q4: क्या सिट्रान्स प्रोब LU अशांत या वातित तरल सतहों वाले टैंकों में स्तर माप सकता है?
अशांति और वातन दोनों अल्ट्रासोनिक स्तर माप को प्रभावित करते हैं।
अशांत सतहें अल्ट्रासोनिक पल्स को बिखेर देती हैं और रिटर्न इको की ताकत को कम कर सकती हैं। वातन - तरल में फैले हुए हवा के बुलबुले - अल्ट्रासोनिक माप को महत्वपूर्ण रूप से प्रभावित नहीं करते हैं जब तक कि माप वातित क्षेत्र के ऊपर तरल-वायु इंटरफ़ेस पर किया जाता है, जो जांच एलयू ऊपर से करता है।
बहुत भारी सतह हलचल, फोम कंबल जो तरल सतह को पूरी तरह से कवर करते हैं, या अत्यधिक अशांत इनलेट प्रवाह प्रतिध्वनि प्रसंस्करण को चुनौती दे सकते हैं।
इन मामलों में, सोनिक इंटेलिजेंस का इको आत्मविश्वास मूल्यांकन और एएफईएस एक स्थिर रीडिंग बनाए रखने में मदद करता है, लेकिन यदि अशांति गंभीर है, तो डंपिंग सेटिंग बढ़ाने और ट्रांसमीटर कॉन्फ़िगरेशन में अतिरिक्त औसत सक्षम करने से प्रतिक्रिया समय की कीमत पर स्थिरता में सुधार होता है।
Q5: प्रोब LU के नीचे न्यूनतम ब्लैंकिंग दूरी क्या है, और यह उच्च-स्तरीय सेटपॉइंट चयन को कैसे प्रभावित करती है?
एसआईटीआरएएनएस जांच एलयू में एक खाली दूरी होती है - ट्रांसड्यूसर चेहरे के ठीक नीचे का क्षेत्र जिसके भीतर गूँज को विश्वसनीय रूप से संसाधित नहीं किया जा सकता है।
6-मीटर प्रोब एलयू के लिए, ब्लैंकिंग ज़ोन ट्रांसड्यूसर फेस के नीचे लगभग 0.25 मीटर (10 इंच) तक फैला हुआ है।
इस क्षेत्र के भीतर किसी भी तरल सतह को सटीक रूप से नहीं मापा जा सकता है।
ट्रांसमीटर की स्थिति बनाते समय, अधिकतम उच्च-स्तरीय अलार्म सेटपॉइंट ट्रांसड्यूसर चेहरे से कम से कम 0.25 मीटर नीचे होना चाहिए, और ट्रांसमीटर को इतना ऊंचा लगाया जाना चाहिए कि पोत का अधिकतम भरण स्तर ब्लैंकिंग क्षेत्र के बाहर हो।
बहुत लंबे जहाजों के लिए, ब्लैंकिंग ज़ोन शायद ही कभी स्थापना को बाधित करता है; उथले जहाजों या नाबदान के लिए, यह एक महत्वपूर्ण साइटिंग पैरामीटर बन जाता है।
