| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A02B-0321-B500 |

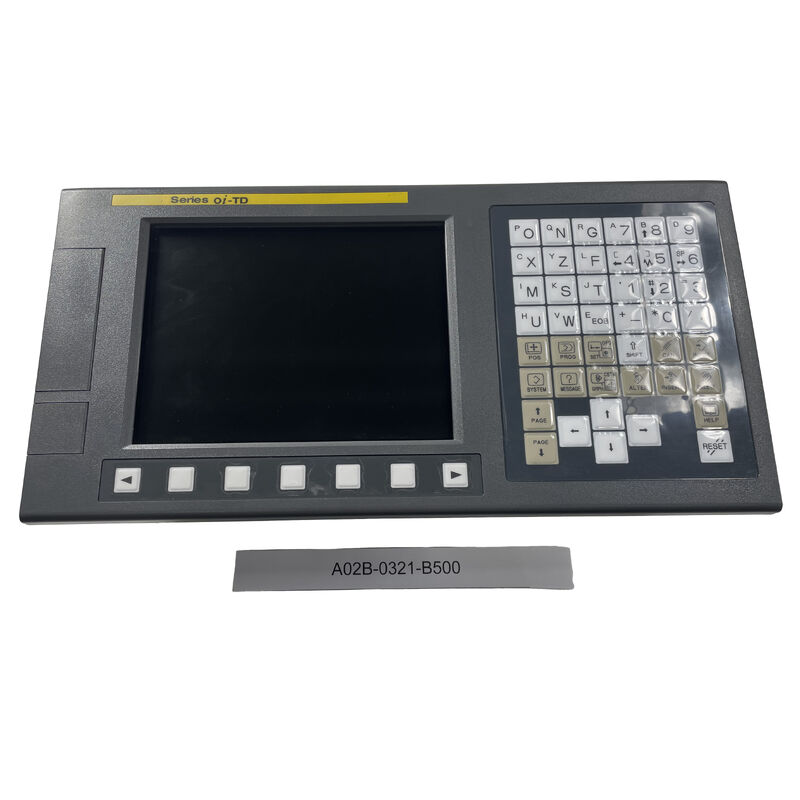

A02B-0321-B500 एक FANUC CNC नियंत्रक है जिसे मशीन टूल अक्ष नियंत्रण के लिए डिज़ाइन किया गया है। इसके मूल में एक साथ तीन अक्षों तक समन्वय करने की क्षमता है - मशीनिंग कार्यक्रम द्वारा परिभाषित सटीक कटिंग पथ का उत्पादन करने के लिए सर्वो सिस्टम को चलाना।
नियंत्रक जी-कोड प्रोग्राम की व्याख्या करता है, टूल पथ ज्यामिति को हल करता है, और कनेक्टेड सर्वो ड्राइव पर स्थिति कमांड आउटपुट करता है। रैखिक और गोलाकार प्रक्षेप - दो मौलिक सीएनसी गति प्रकार - दोनों समर्थित हैं। रैखिक प्रक्षेप उपकरण को एक परिभाषित फ़ीडरेट पर दो बिंदुओं के बीच एक सीधी रेखा में चलाता है। वृत्ताकार प्रक्षेप उपकरण को त्रिज्या और समापन बिंदु द्वारा परिभाषित चाप के साथ चलाता है। एक साथ, ये दो गति प्रकार मानक 2.5डी मिलिंग और टर्निंग प्रोफाइल की पूरी श्रृंखला को कवर करते हैं।
| पैरामीटर | कीमत |
|---|---|
| प्रदर्शन | 8.4" रंग एलसीडी |
| नियंत्रित अक्ष | 3 तक |
| प्रोग्राम मेमोरी | 512KB |
| फ़ीडरेट ओवरराइड | 10% चरणों में 0-150% |
| प्रक्षेप | रैखिक और गोलाकार |
| सर्वो संगतता | βi श्रृंखला (A06B-6073 / A06B-6079) |
| कनेक्टिविटी | यूएसबी + ईथरनेट |
| शक्ति | 24V डीसी |
| DIMENSIONS | 13"H × 22"W × 10"D |
| वज़न | 4.54 किग्रा |
दो डेटा इंटरफ़ेस विभिन्न परिचालन आवश्यकताओं को पूरा करते हैं:
USB:यूएसबी मेमोरी स्टिक या कनेक्टेड पीसी से सीधे प्रोग्राम ट्रांसफर। प्रोग्राम को नेटवर्क इंफ्रास्ट्रक्चर के बिना लोड, सेव या ट्रांसफर किया जा सकता है। जॉब-शॉप वातावरण के लिए उपयोगी जहां प्रोग्राम ऑफिस पीसी पर तैयार किए जाते हैं और यूएसबी ड्राइव पर मशीन में लाए जाते हैं।
ईथरनेट:डीएनसी (डायरेक्ट न्यूमेरिकल कंट्रोल) संचालन के लिए नेटवर्क कनेक्शन - प्रोग्राम प्रबंधन सर्वर से स्ट्रीमिंग प्रोग्राम - और मशीन की स्थिति की दूरस्थ निगरानी के लिए। कई मशीनों वाले उत्पादन वातावरण में, ईथरनेट कनेक्टिविटी केंद्रीकृत कार्यक्रम प्रबंधन की अनुमति देती है।
लंबवत मशीनिंग केंद्र:एक 3-अक्ष ऊर्ध्वाधर मशीनिंग केंद्र अपनी सीएनसी इकाई के रूप में A02B-0321-B500 का उपयोग करता है। नियंत्रक तीन βi श्रृंखला सर्वो एम्पलीफायरों के माध्यम से एक्स, वाई और जेड अक्ष चलाता है। प्रोग्राम को डीएनसी सर्वर से ईथरनेट के माध्यम से लोड किया जाता है, और मशीन ऑपरेटर ओवरराइड नियंत्रणों का उपयोग करके पहली-ऑफ मशीनिंग के दौरान फीडरेट को समायोजित करता है।
सीएनसी खराद (जेड + एक्स + सी अक्ष):एक टर्निंग सेंटर Z (अनुदैर्ध्य), X (क्रॉस), और C (स्पिंडल) अक्ष नियंत्रण के लिए A02B-0321-B500 का उपयोग करता है। रैखिक प्रक्षेप सीधे मोड़ को संभालता है; वृत्ताकार प्रक्षेप एक ही प्रोग्राम ब्लॉक में पतला और त्रिज्या संक्रमण उत्पन्न करता है।
सीएनसी रेट्रोफ़िट:विफल सीएनसी इकाई वाले एक पुराने मशीन टूल को A02B-0321-B500 के साथ फिर से लगाया गया है। 24V डीसी बिजली आपूर्ति की आवश्यकता, कॉम्पैक्ट भौतिक आकार और βi श्रृंखला अनुकूलता इसे रेट्रोफिट इंस्टॉलेशन के लिए उपयुक्त बनाती है जहां मशीन की मौजूदा सर्वो प्रणाली बरकरार रहती है।
Q1: A02B-0321-B500 512KB में स्टोर कर सकने वाली अधिकतम प्रोग्राम लंबाई कितनी है?
512KB सीएनसी प्रोग्राम मेमोरी प्रोग्राम कोड के लगभग 512,000 अक्षर संग्रहीत करती है। जी-कोड के 100 ब्लॉक वाला एक विशिष्ट मशीनिंग केंद्र प्रोग्राम लगभग 1,000 से 5,000 वर्णों का उपयोग करता है। 512केबी एक साथ 100 से 500 विशिष्ट प्रोग्रामों को समायोजित करता है, या नियंत्रक की मेमोरी से सीधे निष्पादन के लिए डीएनसी के माध्यम से लोड किया गया एक बहुत लंबा कंटूरिंग प्रोग्राम।
Q2: क्या A02B-0321-B500 4 या अधिक अक्षों को नियंत्रित कर सकता है?
A02B-0321-B500 3 नियंत्रित अक्षों तक के लिए निर्दिष्ट है। चौथे अक्ष को जोड़ने के लिए अतिरिक्त अक्ष चैनल के लिए रेटेड सीएनसी नियंत्रक संस्करण की आवश्यकता होती है। यदि मशीन को चौथी या पांचवीं धुरी की आवश्यकता है, तो ऑर्डर करने से पहले विशिष्ट A02B वैरिएंट की धुरी गणना सत्यापित करें।
Q3: A02B-0321-B500 किस एन्कोडर प्रकार का समर्थन करता है?
नियंत्रक वृद्धिशील एनकोडर का समर्थन करता है, जो FANUC βi श्रृंखला सर्वो मोटर्स पर मानक हैं। वृद्धिशील एनकोडर पावर-अप (घरेलू स्थिति) पर स्थापित संदर्भ बिंदु के सापेक्ष स्थिति फीडबैक प्रदान करते हैं। यदि एप्लिकेशन को होमिंग के बिना बिजली चक्रों में पूर्ण स्थिति प्रतिधारण की आवश्यकता होती है, तो सर्वो मोटर चयन के साथ एक पूर्ण एनकोडर विकल्प निर्दिष्ट किया जाना चाहिए।
Q4: क्या ईथरनेट पोर्ट का उपयोग केवल मशीन नेटवर्क एकीकरण या प्रोग्राम ट्रांसफर के लिए किया जाता है?
ईथरनेट इंटरफ़ेस प्रोग्राम ट्रांसफर और नेटवर्क एकीकरण दोनों का समर्थन करता है। प्रोग्राम ट्रांसफर के लिए, नियंत्रक ईथरनेट कनेक्शन पर डीएनसी सर्वर से प्रोग्राम प्राप्त कर सकता है - प्रोग्राम वास्तविक समय में सीएनसी पर स्ट्रीम किए जाते हैं या सीएनसी मेमोरी में संग्रहीत होते हैं। नेटवर्क एकीकरण के लिए, मशीन की स्थिति, अलार्म डेटा और उत्पादन गणना को FANUC के खुले संचार कार्यों का उपयोग करके कनेक्टेड पीसी या एमईएस सिस्टम द्वारा एक्सेस किया जा सकता है। विशिष्ट नेटवर्क प्रोटोकॉल क्षमताएं स्थापित सीएनसी सॉफ़्टवेयर विकल्पों पर निर्भर करती हैं।
Q5: फ़ीडरेट ओवरराइड फ़ंक्शन क्या है और इसे कौन नियंत्रित करता है?
फीडरेट ओवरराइड प्रोग्राम्ड कटिंग फीडरेट का एक वास्तविक समय ऑपरेटर समायोजन है, जिसे मशीन नियंत्रण पैनल पर रोटरी स्विच या जॉग डायल के माध्यम से लागू किया जाता है। 100% पर, नियंत्रक जी-कोड प्रोग्राम में दिए गए फ़ीडरेट को सटीक रूप से निष्पादित करता है। 50% पर, उपकरण प्रोग्राम की आधी गति से चलता है। 150% पर, यह प्रोग्राम की गई गति से 1.5× पर चलता है। ओवरराइड एक अस्थायी ऑपरेटर समायोजन है - यह प्रोग्राम को संशोधित नहीं करता है। A02B-0321-B500 10% चरणों में 0% से 150% ओवरराइड का समर्थन करता है।
