| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | GE |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | IC200UEX736-D |

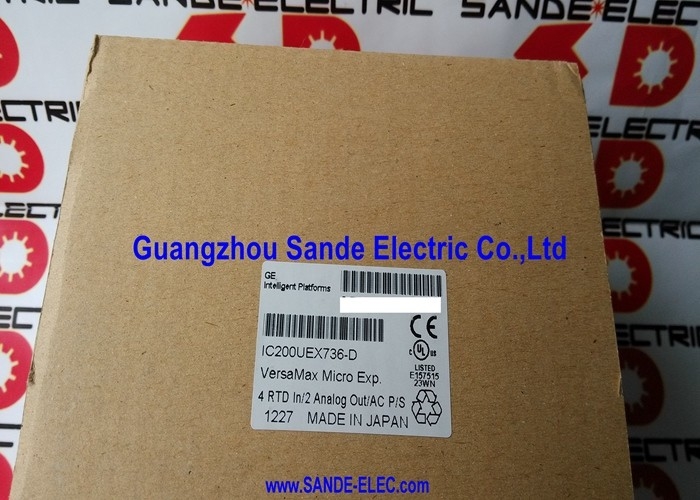

IC200UEX736-D वर्सामैक्स माइक्रो पीएलसी प्लेटफॉर्म के लिए आरटीडी विस्तार मॉड्यूल है, जो दो एनालॉग आउटपुट के साथ पीटी100 प्रतिरोध तापमान डिटेक्टर (आरटीडी) माप क्षमता प्रदान करता है - सभी कॉम्पैक्ट स्नैप-ऑन विस्तार मॉड्यूल प्रारूप में जो वर्सामैक्स माइक्रो रेंज की विशेषता रखते हैं।
पीटी100 आरटीडी सेंसर औद्योगिक प्रक्रिया तापमान माप में मानक हैं - खाद्य प्रसंस्करण से लेकर रासायनिक संयंत्रों से लेकर एचवीएसी सिस्टम तक हर क्षेत्र में पाए जाते हैं। Pt100 पदनाम का मतलब है कि सेंसर में 0°C पर 100 ओम का नाममात्र प्रतिरोध है, प्रतिरोध तापमान के साथ रैखिक रूप से बढ़ता है। IC200UEX736-D इस प्रतिरोध परिवर्तन को पढ़ता है और इसे वर्सामैक्स माइक्रो पीएलसी प्रोग्राम में उपलब्ध तापमान मान में परिवर्तित करता है।
कवर किया गया तापमान अवधि - -100°C से +600°C - अधिकांश मानक औद्योगिक प्रक्रिया तापमान माप आवश्यकताओं को कवर करता है। कोल्ड स्टोरेज, क्रायोजेनिक प्रक्रिया निगरानी और प्रशीतन प्रणाली जैसे कम तापमान वाले अनुप्रयोगों को निचले सिरे पर कवर किया गया है। उच्च तापमान अनुप्रयोग जैसे भट्ठी की निगरानी, गर्मी उपचार प्रक्रिया और भाप प्रणाली तापमान को सीमा के ऊपरी छोर की ओर कवर किया जाता है।
दो-आउटपुट अनुभाग वोल्टेज और वर्तमान एनालॉग आउटपुट दोनों प्रदान करता है। वोल्टेज आउटपुट गति नियंत्रकों पर एनालॉग सेटपॉइंट इनपुट, आनुपातिक हीटर पर तापमान सेटपॉइंट इनपुट, या किसी वोल्टेज-इनपुट प्रक्रिया डिवाइस को चलाते हैं। वर्तमान आउटपुट (आमतौर पर 4-20mA) मानक औद्योगिक वर्तमान लूप उपकरणों - आनुपातिक वाल्व, परिवर्तनीय गति ड्राइव और प्रक्रिया ट्रांसमीटरों की सेवा करते हैं - जहां केबल प्रतिरोध त्रुटि के लिए वर्तमान लूप की प्रतिरक्षा लंबी वायरिंग दूरी पर विश्वसनीय सिग्नल ट्रांसमिशन प्रदान करती है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | IC200UEX736-D |
| दोहराव | डी |
| आरटीडी प्रकार | पीटी100 |
| तापमान की रेंज | −100 से +600°C / −150 से +1050°F |
| आरटीडी वायरिंग | 2-तार / 3-तार |
| एनालॉग आउटपुट | 2 (वोल्टेज + करंट) |
| प्लैटफ़ॉर्म | वर्सामैक्स माइक्रो |
IC200UEX736-D 2-तार और 3-तार Pt100 RTD कनेक्शन दोनों का समर्थन करता है:
2-तार:सेंसर दो तारों के माध्यम से जुड़ता है। केबल प्रतिरोध सीधे मापा सेंसर प्रतिरोध में जुड़ जाता है, जिससे केबल की लंबाई और प्रतिरोध के अनुपात में तापमान रीडिंग त्रुटि उत्पन्न होती है। छोटे केबल रन के लिए उपयुक्त जहां माप सटीकता आवश्यकताएं इस त्रुटि की अनुमति देती हैं।
3-तार:एक तीसरा तार मॉड्यूल को केबल प्रतिरोध को मापने और क्षतिपूर्ति करने की अनुमति देता है। तीसरा तार सिग्नल तारों के समान पथ का अनुसरण करता है, केबल प्रतिरोध को मापता है, और मॉड्यूल इसे कुल प्रतिरोध माप से घटा देता है। यह नाटकीय रूप से केबल प्रतिरोध त्रुटि को कम कर देता है, जिससे 3-तार लंबे समय तक चलने वाले केबल के लिए उपयुक्त हो जाता है जहां 2-तार अस्वीकार्य तापमान रीडिंग ऑफसेट पेश करेगा।
Q1: कितने IC200UEX736-D मॉड्यूल एक वर्सामैक्स माइक्रो पीएलसी से जुड़ सकते हैं?
वर्सामैक्स माइक्रो प्लेटफॉर्म कुल मिलाकर अधिकतम 4 विस्तार मॉड्यूल का समर्थन करता है। IC200UEX736-D को एक विस्तार मॉड्यूल के रूप में गिना जाता है। यदि अन्य विस्तार प्रकारों (असतत I/O, एनालॉग I/O) के साथ आरटीडी विस्तार की आवश्यकता है, तो सभी विस्तार मॉड्यूल 4-मॉड्यूल अधिकतम साझा करते हैं। एकाधिक विस्तार मॉड्यूल प्रकार निर्दिष्ट करने से पहले इस सीमा के भीतर विस्तार कॉन्फ़िगरेशन की योजना बनाएं।
Q2: IC200UEX736-D कितनी Pt100 सटीकता प्रदान करता है?
व्यवहार में Pt100 RTD माप सटीकता मॉड्यूल के ADC रिज़ॉल्यूशन, RTD क्लास (DIN क्लास A या क्लास B) और केबल की गुणवत्ता पर निर्भर करती है। 3-तार वायरिंग विकल्प केबल प्रतिरोध त्रुटि को समाप्त करता है; 2-तार केबल की लंबाई के अनुपात में केबल प्रतिरोध त्रुटि जोड़ता है। मांग वाले तापमान माप अनुप्रयोगों में सर्वोत्तम सटीकता के लिए क्लास ए पीटी100 सेंसर और 3-वायर वायरिंग का उपयोग करें।
Q3: क्या IC200UEX736-D Pt1000 या Ni100 RTDs, या केवल Pt100 माप सकता है?
IC200UEX736-D Pt100 RTD सेंसर के लिए निर्दिष्ट है। Pt1000 और Ni100 RTD में अलग-अलग प्रतिरोध विशेषताएँ हैं और ये Pt100 के लिए कैलिब्रेटेड मॉड्यूल के साथ संगत नहीं हैं। पीटी1000 या अन्य आरटीडी प्रकारों के लिए, सत्यापित करें कि क्या वर्सामैक्स माइक्रो प्लेटफॉर्म एक वैकल्पिक विस्तार मॉड्यूल प्रदान करता है जो आवश्यक सेंसर प्रकार का समर्थन करता है।
Q4: IC200UEX736-D को वर्सामैक्स माइक्रो पीएलसी से जोड़ने के लिए किस कनेक्शन केबल की आवश्यकता है?
वर्सामैक्स माइक्रो विस्तार मॉड्यूल मॉड्यूल के साथ शामिल एक छोटी विस्तार केबल (आमतौर पर IC200CBL501 या समकक्ष) के माध्यम से बेस पीएलसी इकाई से जुड़ते हैं। केबल विस्तार मॉड्यूल को विस्तार श्रृंखला के अंतिम मॉड्यूल से या सीधे बेस पीएलसी के विस्तार पोर्ट से जोड़ता है। मॉड्यूल के दस्तावेज़ से केबल भाग संख्या की पुष्टि करें।
Q5: IC200UEX736-D कहाँ से प्राप्त होता है?
एमर्सन के ऑटोमेशन सॉल्यूशंस उत्पाद आपूर्ति (पूर्व में जीई फैनुक) के माध्यम से और वर्सामैक्स माइक्रो आफ्टरमार्केट के माध्यम से - औद्योगिक स्वचालन वितरक और परीक्षण किए गए अधिशेष आपूर्तिकर्ता। -D संशोधन हार्डवेयर पीढ़ी की पहचान करता है; यदि प्रमाणित इंस्टॉलेशन प्रतिस्थापन के लिए संशोधन मिलान आवश्यक है तो स्थापित मॉड्यूल से विशेष रूप से डी संशोधन की पुष्टि करें।
