| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | KEYENCE |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | FS2-60P |
अवलोकन

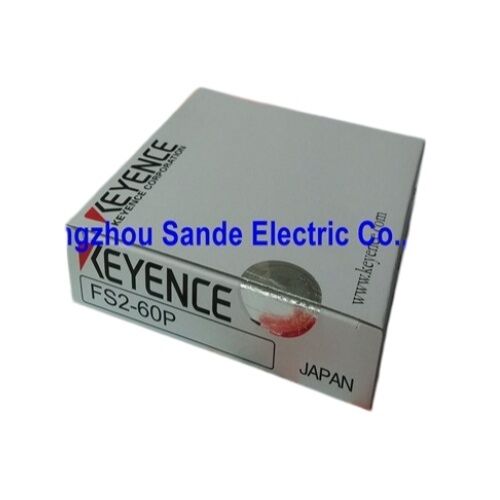

दKeyence FS2-60Pएक डीआईएन-रेल-माउंटेड फाइबर ऑप्टिक एम्पलीफायर है, जो कीन्स की एफएस2 सीरीज़ से आता है, जो फाइबर ऑप्टिक केबल के माध्यम से जुड़े सेंसर हेड के लिए पीएनपी आउटपुट प्रदान करता है।
यह संलग्न फाइबर इकाई से प्राप्त प्रकाश संकेत को बढ़ाता और संसाधित करता है, यह निर्धारित करने के लिए कि क्या एक लक्ष्य मौजूद है, डिजिटल सीमा तुलना लागू करता है,और इसके अनुसार अपने पीएनपी उत्पादन स्विच.
250 μs प्रतिक्रिया समय, लंबी दूरी के पता लगाने के लिए 8-टर्न संवेदनशीलता ट्रिमर,और अंतर्निहित बज़र क्षमता इसे एक पूर्ण विशेषताओं वाला एम्पलीफायर बनाता है जो मांग वाले डिटेक्शन कार्यों के लिए उपयुक्त है जो बुनियादी फाइबर एम्पलीफायर विश्वसनीय रूप से संभाल नहीं सकते हैं.
The long-detecting-distance trimmer type designation reflects the FS2-60P's specific calibration optimised for detecting objects at the extended range that long-barrel or coaxial fiber optic units provide.
जहां मानक फाइबर एम्पलीफायरों ने अपनी सीमा को निकट दूरी के फैलाव पता लगाने के लिए उपयुक्त संकीर्ण संवेदनशीलता सीमा में सेट किया है, the FS2-60P's 8-turn trimmer provides fine sensitivity adjustment across the wider range needed to distinguish target presence reliably at extended distances — where the signal difference between target and background is smaller and requires finer threshold placement.
दो अलग-अलग आउटपुट, नियंत्रण आउटपुट और स्थिरता आउटपुट, मशीन नियंत्रक को अलग-अलग जानकारी प्रदान करते हैं।
नियंत्रण आउटपुट (100 mA अधिकतम) पता लगाने की स्थिति के परिवर्तन के साथ चालू और बंद हो जाता है, प्राथमिक सेंसर सिग्नल प्रदान करता है।
The stability output (50 mA max) indicates whether the measured light level is within the stable detection zone — a margin indicator that warns of marginal detection before the control output begins to show false triggersस्थिरता आउटपुट की निगरानी से पूर्व चेतावनी मिलती है कि सेंसर सेटअप को समायोजन की आवश्यकता है (फाइबर प्रदूषण, लक्ष्य स्थिति बहाव,या सतह की स्थिति में परिवर्तन) उत्पादन में एक पता लगाने की त्रुटि होने से पहले.
प्रमुख विनिर्देश
|
पैरामीटर |
मूल्य |
|
आउटपुट |
पीएनपी ओपन-कलेक्टर |
|
आपूर्ति वोल्टेज |
1224V DC ±10% |
|
वर्तमान खपत |
अधिकतम 35 एमए |
|
नियंत्रण आउटपुट |
100 एमए अधिकतम, 30 वी अधिकतम, अवशिष्ट 1 वी अधिकतम |
|
स्थिरता आउटपुट |
50 एमए अधिकतम, 30 वी अधिकतम, अवशिष्ट 1 वी अधिकतम |
|
प्रकाश स्रोत |
लाल एलईडी |
|
संवेदनशीलता समायोजन |
आठ मोड़ का ट्रिमर |
|
प्रतिक्रिया समय |
250 μs |
|
ऑपरेशन मोड |
प्रकाश चालू / अंधेरा चालू (चयन योग्य) |
|
टाइमर |
ऑन-डेल / ऑफ-डेल 40ms / टाइमर ऑफ |
|
बज़र |
3 मोड चयन योग्य |
|
संकेतक |
लाल (उत्पादन) + हरा (स्थिरता) |
|
ऑपरेटिंग तापमान |
−10°C से +55°C |
|
वजन |
लगभग 61 ग्राम (2 मीटर केबल के साथ) |
|
आवास |
पॉली कार्बोनेट |
|
स्थिति |
बंद ️ FS-N40 श्रृंखला प्रतिस्थापन |
8-टर्न सेंसिटिविटी ट्रिमर लंबी दूरी के लिए सटीकता सीमा
मानक फोटोइलेक्ट्रिक और फाइबर एम्पलीफायरों में थ्रेशोल्ड समायोजन के लिए एकल-टर्न या मोटे पॉटेंशियोमीटर का प्रयोग किया जाता है,जो निकट दूरी पर पता लगाने के लिए पर्याप्त है जहां संकेत मजबूत है और सीमा स्थान महत्वपूर्ण नहीं है.
लंबी सेंसिटिंग दूरी पर सिग्नल का मार्जिन, लक्ष्य के साथ और लक्ष्य की अनुपस्थिति के साथ पता लगाए गए प्रकाश स्तर के बीच का अंतर, सिकुड़ जाता है।इन दो स्तरों के बीच संकीर्ण खिड़की में सीमा निर्धारित करने के लिए ठीक से समायोजन की आवश्यकता है कि एक मोटी ट्रिमर प्रदान नहीं कर सकते.
FS2-60P पर 8-टर्न ट्रिमर इस संकीर्ण खिड़की में सटीक रूप से सीमा को रखने के लिए संकल्प प्रदान करता है। समायोजन बटन के आठ पूर्ण मोड़ पूरी संवेदनशीलता रेंज को कवर करते हैं,एक आठवें एक एकल बारी के बराबर की मोटाई पर इंस्टॉलर नियंत्रण दे रही है.
यह सीधे FS2 प्रणाली में लंबी दूरी के फाइबर इकाइयों द्वारा प्राप्त विस्तारित सीमाओं पर स्थिर, विश्वसनीय पता लगाने के लिए अनुवाद करता है,जहां एक सीमांत गलत जगह सीमा उत्पादन की स्थिति में अंतराल आउटपुट का उत्पादन होगा.
लाइट-ऑन/डार्क-ऑन, टाइमर और बज़र ️ फील्ड कॉन्फ़िगरेशन बिना रीवायरिंग के
FS2-60P पर तीन कार्य इकाई पर स्विच-चयन करने योग्य हैं बजाय स्थापना पर हार्ड वायर्ड केः
प्रकाश चालू / अंधेरा चालूपता लगाया प्रकाश स्तर के सापेक्ष आउटपुट ध्रुवीयता निर्धारित करता है। प्रकाश-ऑनः प्रकाश प्राप्त होने पर आउटपुट चालू हो जाता है (प्रतिबिंबित मोड में लक्ष्य मौजूद, पारदर्शी प्रकाश मोड में लक्ष्य अनुपस्थित) ।
डार्क-ऑनः आउटपुट ऑन हो जाता है जब प्रकाश अवरुद्ध हो जाता है। एक से दूसरे में स्विच करने के लिए एक स्विच को चालू करना आवश्यक होता है, कोई वायरिंग परिवर्तन नहीं, कोई भाग संख्या परिवर्तन नहीं।
टाइमर मोड40ms ऑन-डेल या ऑफ-डेल या टाइमर बायपास प्रदान करें। ये संक्षिप्त स्विचिंग घटनाओं को दबा देते हैं ✓ लक्ष्य किनारे का पता लगाना,कंपन से प्रेरित क्षणिक अवरुद्ध होना, बिना फ़िल्टर किए वास्तविक पहचान की घटनाएं जो 40ms से अधिक समय तक होती हैं.
यह धीमी घटनाओं के लिए पता लगाने की गति का त्याग किए बिना कंपन करने वाले लक्ष्यों या उच्च आवृत्ति वाले भाग-पास से उपद्रव अलार्म को कम करने के लिए सामान्य समाधान है।
बज़र मोडऑपरेशन के दौरान श्रव्य प्रतिक्रिया प्रदान करें जब नियंत्रण आउटपुट चालू हो, जब स्थिरता आउटपुट (अलार्म) सक्रिय हो, या मौन हो।
लक्ष्य का अवलोकन करते समय सीमा को समायोजित करने के लिए शुरुआती सेटअप के दौरान बज़र सबसे उपयोगी है,और निगरानी अनुप्रयोगों में जहां पता लगाने की घटनाओं की श्रव्य पुष्टि एलईडी संकेतकों को पूरक करती है.
अक्सर पूछे जाने वाले प्रश्न
Q1: FS2-60P का उत्पादन बंद कर दिया गया है ️ वर्तमान समकक्ष क्या है?
Keyence FS-N40 श्रृंखला को FS2 श्रृंखला के लिए वर्तमान प्रतिस्थापन के रूप में अनुशंसा करता है। FS-N40 श्रृंखला समकक्ष PNP/NPN आउटपुट विकल्प, तुलनीय प्रतिक्रिया समय,और FS2 पीढ़ी के मुकाबले बेहतर डिस्प्ले और कैलिब्रेशन फीचर्स.
एफएस-एन सीरीज़ में कीयेंस फाइबर ऑप्टिक केबल सिस्टम का उपयोग किया गया है, इसलिए एफएस-एन 40 एम्पलीफायरों के साथ एफएस 2 एम्पलीफायरों से जुड़े मौजूदा फाइबर इकाइयों का पुनः उपयोग किया जा सकता है।स्थापित करने से पहले विशिष्ट FS-N40 मॉडल के साथ फाइबर कनेक्टर संगतता सत्यापित करें.
Q2: स्थिरता आउटपुट क्या है और इसका उपयोग मशीन नियंत्रण प्रणाली में कैसे किया जाना चाहिए?
स्थिरता आउटपुट डिटेक्शन मार्जिन को दर्शाता है, चाहे प्राप्त प्रकाश स्तर स्थिर डिटेक्शन क्षेत्र के भीतर हो या सीमा के किनारे के करीब हो जहां झूठी स्विचिंग संभव हो।जब स्थिरता आउटपुट चालू है (इसकी परिभाषित स्थिति में), पता लगाने के विश्वसनीय है।
जब यह स्विच करता है, तो यह नियंत्रण आउटपुट अविश्वसनीय होने से पहले सीमांत पता लगाने का संकेत देता है।
एक पीएलसी इनपुट के लिए स्थिरता आउटपुट के तार और एक रखरखाव अलार्म विन्यस्त जब स्थिरता आउटपुट सक्रिय होता हैः यह अग्रिम चेतावनी है कि फाइबर सफाई की जरूरत है, पुनर्व्यवस्थापन,या एक पता लगाने दोष मशीन को रोकने के कारण से पहले प्रतिस्थापन.
Q3: क्या टाइमर फंक्शन को एक साथ LIGHT-ON और DARK-ON मोड में इस्तेमाल किया जा सकता है?
हाँ, टाइमर फंक्शन नियंत्रण आउटपुट पर काम करता है, चाहे प्रकाश-ऑन या अंधेरे-ऑन मोड का चयन किया गया हो।
टाइमर आउटपुट परिवर्तन में देरी करता है (ON-delay: OFF से ON में स्विच करने में 40ms देरी करता है; OFF-delay: ON से OFF में स्विच करने में 40ms देरी करता है) ।ऑपरेशन मोड स्विच और टाइमर स्विच दोनों स्वतंत्र होते हैं ️ किसी भी संयोजन के साथ वैध है प्रकाश-ऑन/गर्म-ऑन टाइमर ऑन-डिले/ऑफ-डिले/बाइपास.
Q4: FS2-60P के साथ कौन सी फाइबर इकाइयां संगत हैं?
FS2-60P FS2 एम्पलीफायर सिस्टम के लिए डिज़ाइन किए गए FU- श्रृंखला समाक्षीय, मानक विसारक और थ्रू-बीम प्रकारों सहित Keyence की FS- श्रृंखला फाइबर इकाइयों के साथ संगत है।फाइबर इकाइयां एम्पलीफायर के फाइबर इनपुट पोर्ट्स में प्लग करती हैं, विसारक प्रकार के लिए एकल बंदरगाह।
पारदर्शी बीम इकाइयों का उपयोग करते समय, दोनों इमिटर और रिसीवर फाइबर FS2-60P के दो फाइबर पोर्ट से कनेक्ट होते हैं; एम्पलीफायर इमिटर को चलाता है और एक साथ डिटेक्टर फाइबर सिग्नल प्राप्त करता है।
Q5: वर्तमान खपत 35 mA के रूप में सूचीबद्ध है? क्या इसमें नियंत्रण आउटपुट के माध्यम से खींची गई लोड वर्तमान शामिल है?
नहीं. 35 एमए वर्तमान की खपत वह आपूर्ति करंट है जो एम्पलीफायर स्वयं अपने आंतरिक सर्किट के लिए 12 24 वी डीसी आपूर्ति से खींचता है ¢ ऑसिलेटर, तुलनाकर्ता, संकेतक एलईडी, बज़र।
आउटपुट लोड करंट ∙ पीएलसी इनपुट या रिले कॉइल के माध्यम से बहने वाला करंट जो नियंत्रण आउटपुट से जुड़ा हुआ है ∙ इस आपूर्ति करंट ड्रॉ को जोड़ता है।कुल आपूर्ति धारा 35 mA (सेंसर) प्लस भार धारा (नियंत्रण आउटपुट के लिए 100 mA तक) है.
आपूर्ति आकार के लिए, एम्पलीफायर के आपूर्ति टर्मिनलों पर कुल 135 mA तक मान लें यदि आउटपुट को 100 mA के पूर्ण रेटिंग तक लोड किया जाता है।
