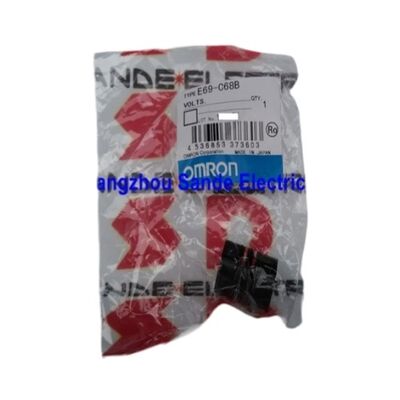

ओमरोन E69-C68B रोटरी एन्कोडर्स के लिए शाफ्ट कपलिंग 6 मिमी से 8 मिमी तक अलग-अलग-अंत-व्यास डिजाइन

भाग संख्याःE69-C68B

निर्माता:ओमरोन

श्रृंखला:E69

प्रकारःशाफ्ट युग्मन विभिन्न अंत व्यास

बोर्स:6 mm × 8 mm

सामग्रीःग्लास-प्रबलित पीबीटी + पीतल के बुशिंग

अनुपालन:RoHS

एक मशीन शाफ्ट पर एक घुमावदार एन्कोडर को साफ ढंग से माउंट करना सरल लगता है जब तक कि शाफ्ट का व्यास मेल नहीं खाता।Omron E69-C68Bयह युग्मन है जो ठीक उसी समस्या को हल करता हैः ओमरोन की E69 श्रृंखला से एक विशेष रूप से डिज़ाइन किया गया शाफ्ट युग्मन सहायक उपकरण जो एकएक 8 मिमी मशीन शाफ्ट के लिए 6 मिमी एन्कोडर शाफ्ट, इंजीनियरों को कस्टम एडाप्टर या improvised समाधानों का सहारा लिए बिना अपने E6 श्रृंखला के घूर्णी एन्कोडर को उपकरणों की एक व्यापक श्रृंखला से जोड़ने की अनुमति देता है।

छोटी भूमिका, महत्वपूर्ण कार्य।

यह युग्मन क्या करता है

प्रत्येक घूर्णी एन्कोडर अपने शाफ्ट और घूर्णी घटक यह माप रहा है के बीच एक यांत्रिक कनेक्शन की जरूरत है। कागज पर, यह सिर्फ एक युग्मन है।यह वह घटक है जो यह निर्धारित करता है कि आपकी स्थिति प्रतिक्रिया हजारों संचालन घंटों के दौरान साफ और सटीक रहती है या कंपन शुरू करती है, रेडियल रनआउट, और समय से पहले एन्कोडर असर पहनने।

E69-C68B एकअलग-अलग अंत व्यास के युग्मन, जिसका अर्थ है एक बोर स्वीकार करता है6 मिमी एन्कोडर शाफ्टजबकि विपरीत छोर में एक8 मिमी ड्राइव शाफ्ट. This asymmetric design is specifically engineered for situations where the encoder and the shaft it needs to couple with are different diameters — a common real-world scenario in retrofit installations, सिस्टम उन्नयन, या बहु स्रोत मशीन डिजाइन।

तकनीकी विनिर्देश

संगत ओमरोन एन्कोडर मॉडल

E69-C68B को निम्नलिखित Omron रोटरी एन्कोडर श्रृंखला के साथ उपयोग के लिए मान्य किया गया है:

• E6B2-C40 मिमी व्यास के इक्विमेंटल एन्कोडर
• E6C2-C50 मिमी व्यास के इक्विमेंटल एन्कोडर
• E6C3-C50 मिमी व्यास के इक्विमेंटल एन्कोडर
• E6D-C️ इक्विमेंटल एन्कोडर सीरीज़
• E6CP-Aपूर्ण एन्कोडर (कैम पोजिशनर प्रकार)
• E6C3-Aपूर्ण एन्कोडर श्रृंखला

यदि आपके आवेदन में इन मॉडलों में से कोई भी 8 मिमी व्यास पर चलने वाली मशीन शाफ्ट के साथ उपयोग किया जाता है, तो E69-C68B कनेक्शन के लिए सही ओमरोन सहायक उपकरण है।

डिजाइन विकल्पों को समझने लायक

ग्लास-प्रबलित पीबीटी राल शरीर।कुछ इंजीनियरों ने सहज रूप से धातु के युग्मनों की तलाश की है, लेकिन रोटरी एन्कोडर अनुप्रयोगों के लिए हल्के राल निर्माण को जानबूझकर किया गया है।कम जड़ता क्षण, जो एन्कोडर के आंतरिक बीयरिंग पर लगाए गए घूर्णन भार को कम करता है।कम असर भार सीधे एन्कोडर के लंबे सेवा जीवन के लिए अनुवाद करता है विशेष रूप से अक्षों पर प्रासंगिक है जो अक्सर दिशा को उलटते हैं या तेजी से त्वरण करते हैं.

दोनों बोरों पर पीतल के बुशिंग।सेट स्क्रू के बिंदु सीधे प्लास्टिक के शरीर के बजाय पीतल के आवेषण के खिलाफ ले जाते हैं। यह प्रभावी रूप से क्लैंपिंग बल को केंद्रित करता है, समय के साथ बोर के विरूपण को रोकता है,और युग्मन उम्र के रूप में खेल विकसित किए बिना दोनों शाफ्ट पर पकड़ बनाए रखता है.

चार M4 हेक्सागोनल सेट शिकंजा।एक छेद पक्ष के लिए दो. हेक्स-कुंजी संलग्नक प्रत्येक शाफ्ट के चारों ओर नियंत्रित, यहां तक कि क्लैंपिंग दबाव प्रदान करता है. केवल घर्षण युग्मन के विपरीत,सेट शिकंजा सकारात्मक अक्षीय खींचने के खिलाफ युग्मन पकड़, जो अनुप्रयोगों में मायने रखता है जहां कंपन या शाफ्ट रनोट अन्यथा समय के साथ प्रेस-फिट को ढीला कर सकता है।

इस युग्मन का प्रयोग कहाँ किया जाता है

E69-C68B जहाँ भी Omron E6 श्रृंखला एन्कोडर को 8 मिमी शाफ्ट वाले उपकरणों से कनेक्ट करने की आवश्यकता होती है, वहां दिखाई देता हैः

कन्वेयर और सामग्री हैंडलिंग लाइनेंगति और स्थिति ट्रैकिंग के लिए E6B2-C या E6C2-C एन्कोडर को कन्वेयर रोलर शाफ्ट से जोड़ना

पैकेजिंग मशीनरीभोजन अक्ष स्थिति प्रतिक्रिया जहां मशीन शाफ्ट 8 मिमी है और एन्कोडर 6 मिमी है

मोटर परीक्षण बेंचगति सत्यापन के लिए मोटर आउटपुट शाफ्ट पर एन्कोडर लगाने के लिए

कैम पोजिशनिंग सिस्टमरोटरी कैम स्थिति निगरानी के लिए प्रसंस्करण मशीनरी के लिए E6CP-A निरपेक्ष एन्कोडर को जोड़ने

पुनर्विकास और उन्नयन परियोजनाएं∙ मौजूदा एन्कोडर इंस्टॉलेशन पर एन्कोडर या मशीन शाफ्ट को बदले बिना पहने या क्षतिग्रस्त युग्मनों को बदलना

स्रोत नोट

ई६९-सी६८बी ओमरोन के एन्कोडर सहायक उपकरण रेंज में एक मानक कैटलॉग आइटम है।E69-C610Bपूरा E69 युग्मन परिवार एक ही E69 श्रृंखला डिजाइन मानक के भीतर कई एन्कोडर-टू-शाफ्ट व्यास संयोजनों को संबोधित करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या E69-C68B एक घुमावदार एन्कोडर है, या एक एन्कोडर सहायक उपकरण है?

यह एकशाफ्ट युग्मन सहायक उपकरणस्वयं एक एन्कोडर नहीं।E69-C68B को एक ओमरोन घूर्णी एन्कोडर (6 मिमी शाफ्ट) को एक मशीन शाफ्ट (8 मिमी) से मैकेनिकल तरीके से जोड़ने के लिए डिज़ाइन किया गया है ताकि एन्कोडर कनेक्टेड उपकरण के घूर्णन को माप सकेयह ओमरोन की E69 सामान श्रृंखला से संबंधित है।

Q2: युग्मन का कौन सा पक्ष एन्कोडर से जुड़ा है और कौन सा मशीन शाफ्ट से जुड़ा है?

द6 मिमी बोर को एन्कोडर शाफ्ट से जोड़ता है, औरमशीन या ड्राइव शाफ्ट से 8 मिमी की बोर कनेक्ट करता हैदोनों छोरों को M4 हेक्सागोनल सेट स्क्रू ¢ दो प्रति बोर साइड ¢ के साथ सुरक्षित किया जाता है जो संरेखण के बाद हेक्स कुंजी के साथ तंग होते हैं।

Q3: युग्मन निकाय धातु के बजाय राल से क्यों बना है?

ग्लास-प्रबलित पीबीटी राल निर्माण युग्मन को हल्का रखता है, जो गतिहीनता के क्षण को कम करता है और एन्कोडर के आंतरिक बीयरिंगों पर यांत्रिक भार को कम करता है।यह एन्कोडर सेवा जीवन का विस्तार करता हैप्रत्येक छेद में पीतल के बुशिंग घुमावदार असेंबली में अनावश्यक द्रव्यमान जोड़ने के बिना, वास्तव में आवश्यक होने पर क्लैंपिंग स्थायित्व प्रदान करते हैं।

Q4: क्या E69-C68B का उपयोग सूचीबद्ध के अलावा अन्य ओमरोन एन्कोडर के साथ किया जा सकता है?

ओमरोन की संगतता तालिका विशेष रूप से E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A, और E6C3-A एन्कोडर मॉडल के लिए E69-C68B को मान्य करती है।इस सूची के बाहर एन्कोडर के साथ इसका उपयोग करने की सिफारिश नहीं की है जब तक कि शाफ्ट व्यास, फ्लैंज ज्यामिति और माउंटिंग व्यवस्था को स्वतंत्र रूप से संगत होने की पुष्टि की गई है।

Q5: E69-C68B और E69-C610B में क्या अंतर है?

दोनों E69 श्रृंखला में अलग-अलग अंत व्यास के युग्मन हैं।E69-C68Bएक 6 मिमी एन्कोडर शाफ्ट को एक8 मिमीमशीन शाफ्ट।E69-C610Bएक 6 मिमी एन्कोडर शाफ्ट को एक10 मिमीअपनी मशीन के साइड शाफ्ट के वास्तविक व्यास से मेल खाने वाले मॉडल का चयन करें।
