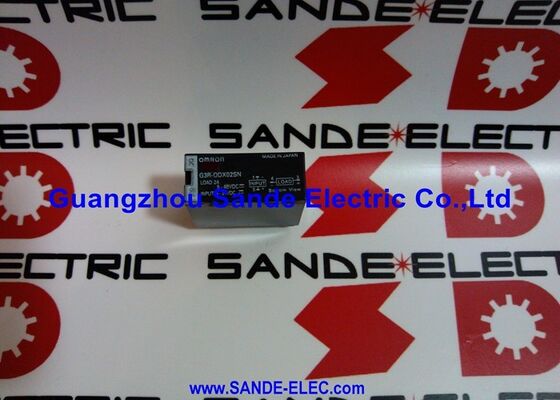

OMRON G3R-ODX02SN ठोस राज्य रिले 5-48VDC लोड 2A माउंटिंग बेस के साथ G3RODX02SN G3R-ODXOP2SN

Omron G3R-ODX02SN. G3R-I/O सीरीज डीसी सॉलिड स्टेट रिले 2 ए / 4 60 वी डीसी लोड / 5 24 वी डीसी नियंत्रण / 4,000 वी अलगाव / एलईडी

I/O इंटरफेस SSR

G3R-ODX02SN ओमरोन के G3R-I/O श्रृंखला ₹ ठोस राज्य रिले से है जिसे विशेष रूप से I/O इंटरफ़ेस भूमिका के लिए डिज़ाइन किया गया हैःएक मध्यवर्ती रिले या सिग्नल एम्पलीफायर के बिना सेंसर आउटपुट सिग्नल से सीधे डीसी भार स्विच करना. नियंत्रण इनपुट सामान्य सेंसर आउटपुट वोल्टेज रेंज में 524V DC स्वीकार करता है। एक PNP निकटता सेंसर आउटपुट, एक पीएलसी ट्रांजिस्टर आउटपुट,या एक माइक्रोकंट्रोलर GPIO सभी सीधे अपने देशी संकेत वोल्टेज पर G3R-ODX02SN नियंत्रण इनपुट से कनेक्ट.

लोड आउटपुट 2A तक 460V डीसी स्विच करता है। यह एक रिले प्रकार से 5V लॉजिक लोड, 12V डीसी एक्ट्यूएटर, 24V डीसी सोलेनोइड और 48V डीसी औद्योगिक लोड की पूरी श्रृंखला को कवर करता है।यादृच्छिक चालू करने के मोड गैर-शून्य क्रॉस नियंत्रण इनपुट सक्रियण पर तुरंत लोड स्विच करता है एक वर्तमान शून्य क्रॉसिंग की प्रतीक्षा किए बिनाडीसी भार के लिए, शून्य-क्रॉस स्विचिंग लागू नहीं है (डीसी में एसी शून्य-क्रॉस नहीं है), इसलिए यादृच्छिक स्विचिंग सही ऑपरेटिंग मोड है।

प्रमुख विनिर्देश

4,000V I/O अलगाव और G2R-1-S सॉकेट संगतता

इनपुट और आउटपुट सर्किट के बीच फोटोकपलर अलगाव 4,000V डायलेक्ट्रिक शक्ति प्रदान करता है ′′ जो VDE 0884 कपलर आवश्यकताओं के अनुरूप है।यह अलगाव स्तर ऐसे सर्किट से कनेक्शन का समर्थन करता है जहां नियंत्रण इनपुट और लोड आउटपुट काफी अलग संदर्भ क्षमताओं पर काम करते हैं, और नियंत्रण सर्किट तक पहुँचने वाले लोड पक्ष से पारगमन के खिलाफ सुरक्षा प्रदान करता है।

G3R-ODX02SN ओमरॉन के G2R-1-S पावर रिले के समान 5-पिन प्लग-इन सॉकेट पदचिह्न का उपयोग करता है। पैनल पहले से ही G2R-1-S सॉकेट (P2RF-05, P2RFZ-05,या P2RF-05-PU पुश-इन) सीधे G3R-ODX02SN स्वीकार करते हैंयह संगतता विद्यमान पैनल लेआउट में मैकेनिकल संपर्क स्विचिंग के स्थान पर ठोस-राज्य स्विचिंग को बिना पुनः वायरिंग के बदलने की अनुमति देती है।G70A I/O टर्मिनल ब्लॉक भी सीधे G3R I/O मॉड्यूल स्वीकार करता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: G3R-ODX02SN और G3R-OD201SN में क्या अंतर है?

दोनों DC आउटपुट G3R-I/O सॉलिड स्टेट रिले हैं, जिनके पास एक ही 5-24VDC कंट्रोल इनपुट और 2A लोड करंट है। G3R-ODX02SN 4 ′′60V DC लोड वोल्टेज को संभालता है।G3R-OD201SN 1 पर 40~200V DC लोड वोल्टेज को संभालता है.5A. लोड आपूर्ति वोल्टेज के आधार पर 5V/12V/24V/48V DC लोड के लिए ODX02SN, 48V200V DC लोड के लिए OD201SN का चयन करें।

Q2: G3R-ODX02SN पर एलईडी संकेतक क्या दिखाता है?

जब नियंत्रण इनपुट सक्रिय होता है तो एलईडी चमकती है ✓ रिले चालू स्थिति में है और लोड के लिए स्विचिंग करंट है। यह दृश्य संकेतक परीक्षण उपकरण के बिना रिले सक्रियण की पुष्टि करता है,कमीशन और दोष निदान के दौरान उपयोगीकोई लोड करंट बहने के बिना एक एलईडी संकेत देता है रिले पर आदेश दिया है लेकिन लोड सर्किट खुला है।

Q3: क्या G3R-ODX02SN का उपयोग सीधे पीएलसी ट्रांजिस्टर आउटपुट के साथ किया जा सकता है?

हां. पीएलसी एनपीएन या पीएनपी ट्रांजिस्टर आउटपुट 24 वी डीसी पर सीधे नियंत्रण इनपुट से कनेक्ट होते हैं। इनपुट 5 ′′ 24 वी डीसी के लिए रेटेड है और मानक पीएलसी ट्रांजिस्टर आउटपुट की सीमा के भीतर एक छोटा प्रवाह खींचता है।5~24V सीसी नियंत्रण वोल्टेज सीमा के भीतर कोई धारा-सीमित प्रतिरोध की आवश्यकता नहीं है.

प्रश्न 4: रिले के बंद होने में विफल रहने का कारण क्या है (लोड चालू रहता है)?

सामान्य कारण: नियंत्रण इनपुट में 1V DC से अधिक का वोल्टेज ड्राइविंग डिवाइस से ट्रांजिस्टर रिसाव के कारण होता है (नियंत्रण इनपुट में एक पुल-डाउन प्रतिरोध जोड़ें);एक केबल बंडल में आसन्न कंडक्टरों से प्रेरित वोल्टेज जब नियंत्रण और लोड केबल एक ही कंडक्ट साझा करते हैं (अलग नियंत्रण और लोड केबल). आंतरिक एसएसआर विफलता (आमतौर पर निरंतर अधिभार या अत्यधिक अधिभार वर्तमान से) भी स्थायी रूप से संचालन आउटपुट का कारण बन सकती है।

Q5: G3R-ODX02SN अधिकतम घुसपैठ करंट क्या संभाल सकता है?

रिले 10ms के लिए 8A का सामना करता है। यह क्षमतात्मक और छोटे प्रेरक डीसी भारों से घुसपैठ को कवर करता है। उच्च घुसपैठ वाले भारों के लिएबड़े संधारित्र बैंकों इस रेटिंग के खिलाफ पीक इनरश करंट और अवधि की पुष्टिरेटिंग की सीमा पर बार-बार आने वाली घटनाएं आउटपुट स्विचिंग तत्व पर संचयी थर्मल तनाव के माध्यम से एसएसआर सेवा जीवन को कम करती हैं।
