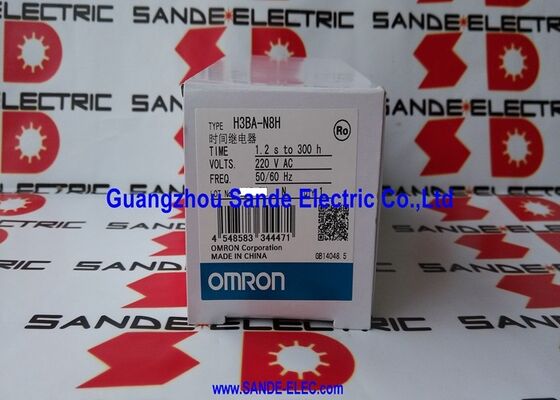

ओमरोन टाइम रिले H3BA-N8H H3BAN8H

Omron H3BA-N8H∙ ठोस-राज्य बहु-रेंज टाइमर ∙ 0.05 सेकंड से 300 h / 5A / SPDT-DPDT / 8-पिन / 48×48 मिमी पैनल

भाग संख्याःH3BA-N8H

निर्माता:ओमरोन कॉर्पोरेशन (जापान)

श्रृंखला:H3BA-N

व्यापक समय सीमा, स्विच करने योग्य आउटपुट एक यूनिट पर सेकंड से लेकर सैकड़ों घंटे तक

एच3बीए-एन8एच 0.05 सेकंड से 300 घंटे तक के समय अनुप्रयोगों को कवर करता है, जो एक ही हार्डवेयर के साथ तेजी से मशीन अनुक्रमण और बहु-घंटे की प्रक्रिया समय दोनों को संभालता है।कोई अलग छोटी दूरी और लंबी दूरी टाइमर स्टॉक करने की जरूरत नहीं है; यह एकल इकाई अपने चयन योग्य समय सीमाओं में पूर्ण अवधि को कवर करती है, जिसमें वांछित सीमा सामने के चेहरे पर सीमा चयनकर्ता द्वारा निर्धारित की जाती है।

आउटपुट चयनकर्ता H3BA-N8H की विशिष्ट विशेषता है एक सरल टाइमर की तुलना मेंः the same unit can produce a time-limit SPDT output (one changeover contact on the timed output) or switch to time-limit DPDT mode (two changeover contacts on the timed output) depending on the circuit requirement8-पिन मॉडल के लिए,दो उपलब्ध ऑपरेटिंग मोड हैं ऑन-डेलैग और ऑन-डेलैग इंस्टैंट कॉन्टैक्ट के साथ, जहां इंस्टैंट कॉन्टैक्ट चालू होने पर तुरंत सक्रिय हो जाता है, जबकि समय सीमा कॉन्टैक्ट में देरी होती है।.

48×48 मिमी का फ्रंट पैनल ओमरॉन के एच3 सीरीज टाइमर, सिग्नल कंडीशनर और इसी तरह के पैनल-माउंटेड घटकों में पाए जाने वाले 1/16 डीआईएन कटआउट मानक को फिट करता है।सामने के संकेतक स्वतंत्र रूप से पावर-ऑन और आउटपुट-ऑन स्थिति दिखाते हैं.

प्रमुख विनिर्देश

H3BA-N8H बनाम H3BA-N (11-पिन)

8-पिन मॉडल अधिकांश ऑन-देराई अनुप्रयोगों को कवर करता है। 11-पिन मॉडल इन कार्यों की आवश्यकता वाले सर्किट के लिए फ्लिपर ऑन-स्टार्ट, फ्लिपर ऑफ-स्टार्ट, अंतराल और सिग्नल ऑफ-देराई मोड जोड़ता है।आवश्यक ऑपरेटिंग मोड के आधार पर चुनें.

अक्सर पूछे जाने वाले प्रश्न

Q1: H3BA-N8H और H3BA-N (11-पिन) के बीच अंतर क्या है?

8-पिन H3BA-N8H दो ऑपरेटिंग मोड प्रदान करता हैः ऑन-डिले और ऑन-डिले तत्काल आउटपुट संपर्क के साथ। 11-पिन H3BA-N फ्लिपर ON-स्टार्ट, फ्लिपर OFF-स्टार्ट सहित छह ऑपरेटिंग मोड प्रदान करता है,अंतरंग, और सिग्नल ऑफ-डेलिगेशन, जो टाइमिंग सर्किट डिजाइनों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। दोनों मॉडल अलग-अलग सॉकेट का उपयोग करते हैं और मौजूदा सॉकेट स्थापना में विनिमेय नहीं हैं।

Q2: H3BA-N8H पर समय सीमा कैसे सेट की जाती है?

समय सीमा टाइमर के सामने स्थित सीमा चयनकर्ता का उपयोग करके निर्धारित की जाती है। एनालॉग डायल चयनित सीमा के भीतर विशिष्ट समय मूल्य निर्धारित करता है।ओमरोन एक निश्चित रेंज में डायल को सीमित करने के लिए वैकल्पिक सेटिंग रिंग (अलग से ऑर्डर) प्रदान करता है, जो उत्पादन वातावरण में आकस्मिक समायोजन को रोकता है.

Q3: क्या H3BA-N8H SPDT और DPDT आउटपुट के बीच स्विच कर सकता है?

हाँ. H3BA-N8H के सामने के भाग पर आउटपुट प्रकार चयनकर्ता एक स्क्रूड्राइवर का उपयोग करके समय-सीमा SPDT आउटपुट और समय-सीमा DPDT आउटपुट के बीच स्विच करता है।यह चयनकर्ता भी चालू-विलंब और तत्काल संपर्क के साथ चालू-विलंब के बीच ऑपरेटिंग मोड स्विच करता हैकोई वायरिंग परिवर्तन की आवश्यकता नहीं है केवल चयनकर्ता की स्थिति बदलती है।

Q4: H3BA-N8H के लिए किस सॉकेट की आवश्यकता है?

8-पिन मॉडल के लिए P2CF-08 (बैक-कनेक्टिंग) या P3G-08 (ट्रैक-माउंटिंग फ्रंट-कनेक्टिंग) सॉकेट की आवश्यकता होती है। P3G-08 सॉकेट-एंड-टाइमर असेंबली के डीआईएन रेल माउंटिंग की अनुमति देता है।सॉकेट टाइमर के साथ शामिल नहीं हैं और अलग से आदेश दिया जाना चाहिए.

Q5: टाइमर आउटपुट सेट समय पर सक्रिय नहीं होता है। क्या जाँच की जानी चाहिए?

सत्यापित करें कि आपूर्ति वोल्टेज मौजूद है और रेटेड रेंज के भीतर है। पुष्टि करें कि रेंज चयनकर्ता आवश्यक देरी के लिए सही समय सीमा पर सेट है। सुनिश्चित करें कि समय डायल सेटिंग न्यूनतम नहीं है।यदि टाइमर स्टार्ट/गेट इनपुट (पिन 2) का उपयोग करता है, जांचें कि इनपुट सिग्नल सही ढंग से लगाया गया है। ऑन-डेलै मोड के लिए, आउटपुट सक्रिय होने से पहले सेट अवधि के लिए बिजली लगातार लागू की जानी चाहिए।
