| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | SANYO |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 109P0424H6D14 |

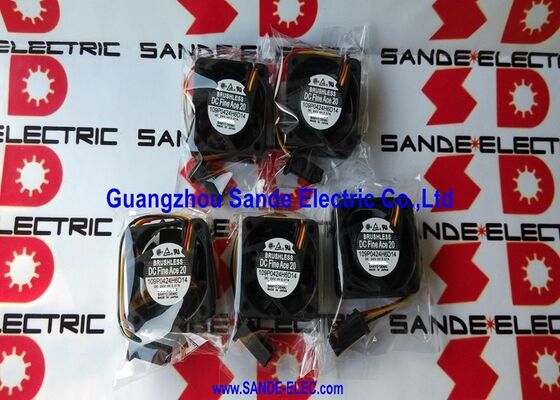

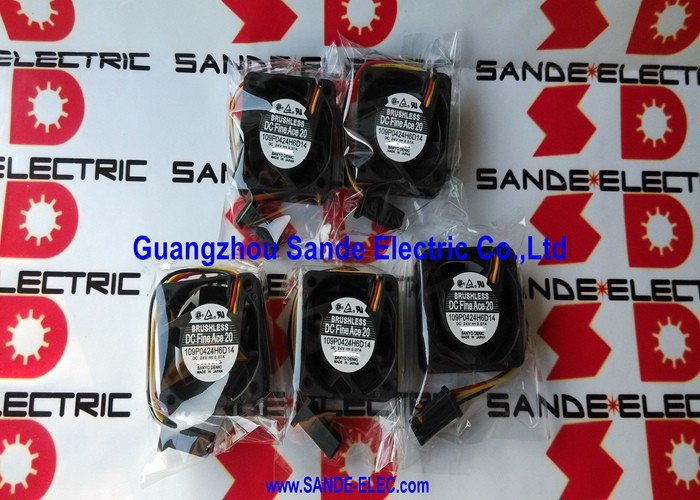

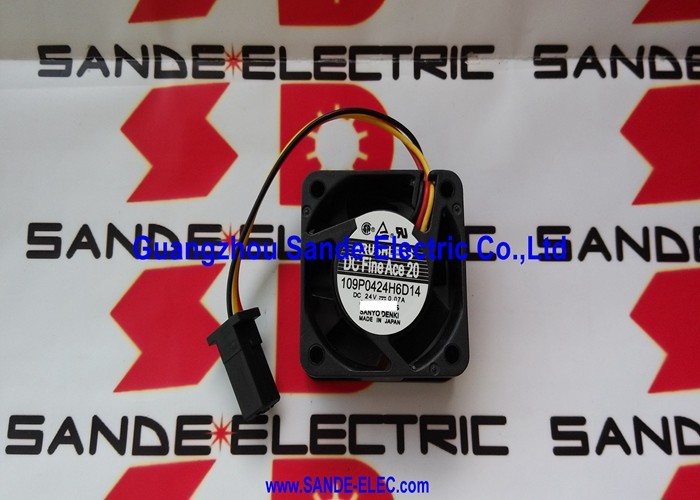

109P0424H6D14 सान्यो डेन्की की सैन ऐस 40 श्रृंखला से एक 24V डीसी अक्षीय पंखा है - 109P0424 परिवार का 40×40×20 मिमी (4020) फॉर्म फैक्टर संस्करण। 20 मिमी की गहराई औद्योगिक स्वचालन और सर्वर अनुप्रयोगों में सबसे आम 40 मिमी पंखे की गहराई है, जो उपयोगी वायु प्रवाह आउटपुट के लिए ब्लेड वॉल्यूम के साथ कॉम्पैक्ट फ़ुटप्रिंट को संतुलित करती है।
24V पर 0.07A करंट ड्रॉ बिजली की खपत को लगभग 1.68W पर रखता है - 24V आपूर्ति रेल पर एक न्यूनतम विद्युत भार जो अधिकांश औद्योगिक नियंत्रण उपकरणों को शक्ति प्रदान करता है। इस शक्ति स्तर पर, कई पंखे आपूर्ति वर्तमान सीमा के करीब आए बिना एक एकल 24V आपूर्ति सर्किट साझा कर सकते हैं।
| पैरामीटर | कीमत |
|---|---|
| DIMENSIONS | 40×40×20मिमी |
| वोल्टेज | 24V डीसी |
| मौजूदा | 0.07ए |
| शक्ति | ~1.68W |
| तारों | 3 |
| सहन करना | बॉल बियरिंग |
| शृंखला | सैन ऐस 40 (109पी) |
सैन ऐस 40 श्रृंखला सान्यो डेन्की के औद्योगिक प्रशंसक इंजीनियरिंग दर्शन को दर्शाती है - उच्च विश्वसनीयता, लगातार प्रदर्शन और विभिन्न थर्मल प्रबंधन आवश्यकताओं के लिए एप्लिकेशन-विशिष्ट वेरिएंट:
एकाधिक गहराई विकल्प:109P0424H6 श्रृंखला में विभिन्न गहराई वाले वेरिएंट (15 मिमी, 20 मिमी और अधिक) के साथ 40×40 मिमी पंखे शामिल हैं - प्रत्येक को समान 24V आपूर्ति वोल्टेज पर विभिन्न प्रवाह प्रतिरोध और वायु प्रवाह आवश्यकताओं के लिए अनुकूलित किया गया है।
स्पीड वेरिएंट:H6 पदनाम के भीतर, विभिन्न गति वेरिएंट मौजूद हैं (अनुगामी अंकों द्वारा पहचाने गए) - विभिन्न थर्मल लोड आवश्यकताओं के लिए कम-शोर, मानक और उच्च-प्रदर्शन गति बिंदुओं को कवर करते हैं।
बॉल बेयरिंग निर्माण:सैन ऐस 40 श्रृंखला के सभी पंखे बॉल बेयरिंग मोटर असेंबलियों का उपयोग करते हैं - जो -20°C से +70°C ऑपरेटिंग तापमान रेंज में अभिविन्यास स्वतंत्रता और लगातार प्रदर्शन प्रदान करते हैं।
औद्योगिक पीएलसी चेसिस शीतलन:पीएलसी रैक चेसिस कूलिंग में 40 मिमी पंखे की स्थिति - 20 मिमी की गहराई अधिकांश पीएलसी मॉड्यूल बे में मानक गुहा गहराई के अनुरूप है।
सर्वो ड्राइव इलेक्ट्रॉनिक्स कूलिंग:24V DC संचालित पंखों का उपयोग करके कॉम्पैक्ट सर्वो ड्राइव मॉड्यूल और अक्ष नियंत्रण इलेक्ट्रॉनिक्स के लिए आंतरिक शीतलन।
सीएनसी नियंत्रण इलेक्ट्रॉनिक्स:सीएनसी ऑपरेटर पैनल इलेक्ट्रॉनिक्स, मोशन कंट्रोल कार्ड और ड्राइव इंटरफ़ेस मॉड्यूल के लिए कूलिंग के लिए कॉम्पैक्ट 40 मिमी कूलिंग की आवश्यकता होती है।
औद्योगिक सर्वर और नेटवर्किंग हार्डवेयर:सर्वर ब्लेड मॉड्यूल, एज कंप्यूटिंग हार्डवेयर और औद्योगिक राउटर - 40×20 मिमी फॉर्म फैक्टर अधिकांश उद्यम और औद्योगिक सर्वर प्रशंसक पदों के लिए मानक है।
Q1: क्या 109P0424H6D14 FANUC अनुप्रयोगों में NMB 1608KL-05W-B39 के लिए उपयुक्त प्रतिस्थापन है?
दोनों 40×40×20mm 24V DC 3-वायर पंखे हैं, लेकिन उनमें अलग-अलग कनेक्टर हाउसिंग हैं। NMB 1608KL-05W-B39 एक विशिष्ट FANUC-मिलान कनेक्टर (FANUC A90L-0001-0510) का उपयोग करता है। 109P0424H6D14 एक मानक Sanyo Denki San Ace वैरिएंट है। FANUC-विशिष्ट अनुप्रयोगों के लिए, FANUC असेंबली नंबर (A90L-0001-xxxx) कनेक्टर सहित सटीक संगत पंखे को निर्दिष्ट करता है - प्रतिस्थापित करने से पहले कनेक्टर संगतता की पुष्टि करें।
Q2: 109P0424H6D14 की रेटेड गति और वायु प्रवाह क्या है?
109P0424H6D14 सैन ऐस 40 सीरीज़ के भीतर H6 स्पीड क्लास से संबंधित है - 109P0424 रेंज में 40×40×20mm H6-क्लास पंखे आमतौर पर 24V रेटेड 8-9 CFM एयरफ्लो के साथ लगभग 6,000–6,500 RPM पर काम करते हैं। Sanyo Denki 109P0424H6D14 डेटाशीट से सटीक गति और वायु प्रवाह की पुष्टि करें - अनुगामी D14 H6 वर्ग के भीतर विशिष्ट संस्करण की पहचान करता है।
Q3: क्या 109P0424H6D14 में ध्रुवता सुरक्षा है?
सान्यो डेन्की सैन ऐस प्रशंसकों में मोटर सर्किट में रिवर्स पोलरिटी सुरक्षा शामिल है - आपूर्ति वोल्टेज को रिवर्स में जोड़ने से मोटर को नुकसान नहीं होता है। जब तक सही ध्रुवता लागू नहीं की जाती, पंखा चलता ही नहीं। यह एक मानक सैन ऐस श्रृंखला सुरक्षा सुविधा है जो स्थापना या रखरखाव के दौरान आकस्मिक मोटर क्षति को रोकती है जब आपूर्ति तार अनजाने में उलट जाते हैं।
Q4: जब 109P0424H6D14 इंस्टालेशन के बाद घूम नहीं रहा हो तो मुझे क्या जांच करनी चाहिए?
जांचें: (1) पंखे के कनेक्टर पर आपूर्ति वोल्टेज - पुष्टि करें कि दोनों पावर पिनों पर 24V मौजूद है। (2) सही कनेक्टर पिन ओरिएंटेशन - यदि आवास में चाबी नहीं लगी है तो 3-पिन कनेक्टर को कभी-कभी गलत ओरिएंटेशन में डाला जा सकता है। (3) पंखे की रुकावट - यहां तक कि क्षणिक शारीरिक रुकावट भी कुछ ब्रश रहित पंखे डिज़ाइनों में स्टार्टअप को रोक सकती है। (4) आपूर्ति वर्तमान सीमा - यदि 24V आपूर्ति वर्तमान सीमा (अन्य भारों के कारण) तक पहुंच जाती है, तो पंखा स्थैतिक घर्षण को दूर करने के लिए पर्याप्त प्रारंभिक धारा नहीं खींच सकता है।
