| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | SANYO |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 109P0424H7D28 |

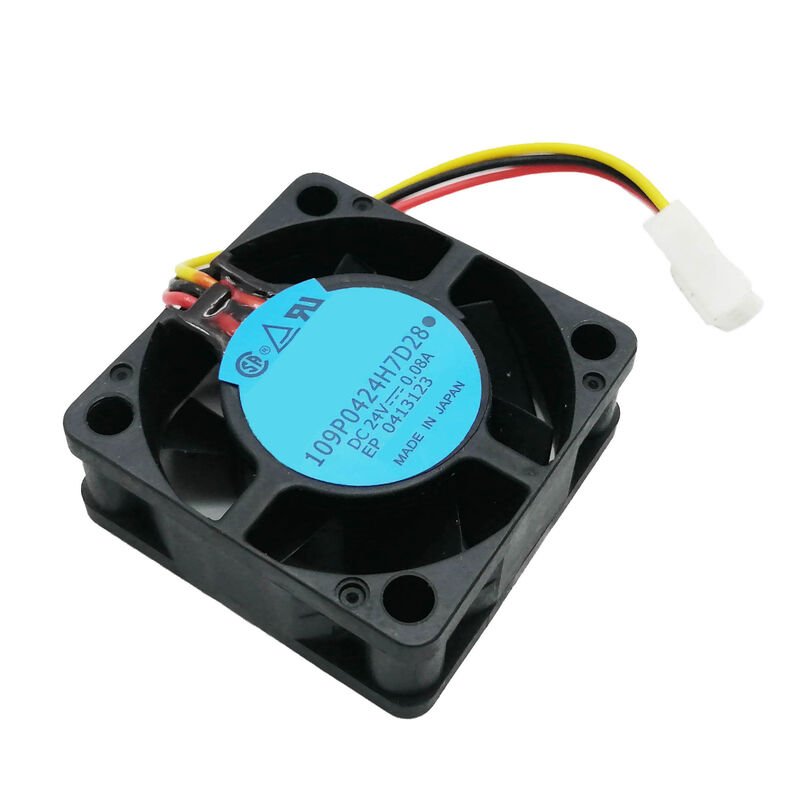

109P0424H7D28 Sanyo Denki की San Ace 40 श्रृंखला का एक 40×40×15 मिमी पतला अक्षीय प्रशंसक है। यह 40 मिमी प्रशंसक परिवार का 15 मिमी गहराई वाला संस्करण है, जो 24 वी आपूर्ति से 7,700 आरपीएम पर 6.34 सीएफएम प्रदान करता है।यह कॉम्पैक्ट पंखे व्यापक रूप से औद्योगिक नियंत्रण इलेक्ट्रॉनिक्स में प्रयोग किया जाता है: पीएलसी कैबिनेट, इन्वर्टर, सर्वो ड्राइव और सीएनसी नियंत्रण मॉड्यूल जहां एक मानक 20 मिमी या 25 मिमी गहराई वाला 40 मिमी प्रशंसक उपलब्ध माउंटिंग गुहा से अधिक है।
28 dB (A) पर और केवल 0.08A वर्तमान निकासी पर,109P0424H7D28 कुशल शीतलन को शांत संचालन और न्यूनतम विद्युत भार के साथ जोड़ती है जो इसे कॉम्पैक्ट औद्योगिक नियंत्रकों के तंग 24V वर्तमान बजट के साथ संगत बनाती है।.
| पैरामीटर | मूल्य |
|---|---|
| आयाम | 40×40×15 मिमी |
| वोल्टेज | 24 वी डीसी |
| वर्तमान | 0.08A |
| शक्ति | 1.92W |
| गति | 7,700 आरपीएम |
| वायु प्रवाह | 6.34 सीएफएम |
| शोर | 28 डीबी ((ए) |
| संबंध | 3-पिन |
| वजन | 52 ग्राम |
40 मिमी व्यास छोटा है, छोटे ब्लेड बड़े ब्लेड की तुलना में प्रति मोड़ कम हवा ले जाते हैं। एक छोटे ब्लेड से उपयोगी वायु प्रवाह प्रदान करने के लिए, 109P0424H7D28 7 पर चलता है,७०० आरपीएम ८० मिमी या १२० मिमी के प्रशंसकों से काफी तेजइस गति पर, 40 मिमी के पंखे को निकट दूरी पर पीसीबी-माउंटेड घटकों को ठंडा करने के लिए आवश्यक स्थैतिक दबाव और वायु प्रवाह गति उत्पन्न होती है।
15 मिमी की पतली गहराई ब्लेड ज्यामिति को और सीमित करती हैः संकीर्ण इम्पेलर के साथ काम करने के लिए कम अक्षीय स्पैन होता है। उच्च आरपीएम इस सीमा को कम करता है, 6.एक 20 मिमी या 25 मिमी गहरी 40 मिमी प्रशंसक की तुलना में कम ब्लेड कॉर्ड लंबाई के बावजूद CFM आउटपुट.
पीएलसी शीतलन:पीएलसी चेसिस में 40 मिमी पतले प्रशंसक, बैकप्लेन शीतलन स्थिति, और सीपीयू मॉड्यूल के आवरण में 15 मिमी गहराई पीएलसी आवास गुहाओं के भीतर फिट होती है जो मानक 20 मिमी गहराई प्रशंसकों के लिए बहुत उथली होती है।
औद्योगिक इन्वर्टर:कॉम्पैक्ट वीएफडी मॉड्यूल और नरम स्टार्टर के लिए पैनल-माउंट कूलिंग जहां आंतरिक प्रशंसक माउंटिंग स्थान उपलब्ध प्रशंसक गहराई को सीमित करते हैं।
सीएनसी नियंत्रण मॉड्यूलःकॉम्पैक्ट सीएनसी नियंत्रण इलेक्ट्रॉनिक्स, अक्ष नियंत्रण कार्ड और एचएमआई डिस्प्ले मॉड्यूल 40 मिमी पतले शीतलन प्रशंसकों का उपयोग करते हैं।
सर्वर और नेटवर्क उपकरण:1U और 2U रैक उपकरण जहां ऊंचाई के प्रतिबंधों के लिए प्रशंसक गुहा की गहराई को 15 मिमी तक सीमित करें 109P0424H7D28 स्लिम फॉर्म फैक्टर में सर्वर-क्लास प्रशंसक प्रदर्शन प्रदान करता है।
प्रश्न 1: समान 40 मिमी वोल्टेज वर्ग में 109P0424H7D28 (15 मिमी गहराई) की तुलना 109P0424H6D14 (20 मिमी गहराई) से कैसे की जाती है?
15 मिमी पतला संस्करण (H7D28) 5 मिमी पतले पैकेज में तुलनीय वायु प्रवाह प्रदान करने वाली उथली ब्लेड गहराई की भरपाई करने के लिए उच्च आरपीएम (H6D श्रृंखला के लिए 7,700 बनाम कम) पर चलता है।20 मिमी गहराई के साथ H6D14 कम RPM पर थोड़ा अधिक हवा का प्रवाह प्रदान करता है. उपलब्ध माउंटिंग गहराई के आधार पर चुनेंः यदि 20 मिमी का क्लीयरेंस उपलब्ध है, तो H6D14 कम गति पर अधिक वायु प्रवाह प्रदान करता है; यदि केवल 15 मिमी उपलब्ध है, तो H7D28 सही विकल्प है।
प्रश्न 2: 109P0424H7D28 पर 3-पिन कनेक्टर का कार्य क्या है?
3-पिन कनेक्टर मेंः पिन 1 नकारात्मक (भूमि), पिन 2 सकारात्मक (24V आपूर्ति), पिन 3 टैकोमीटर या फैन गति की निगरानी के लिए लॉक रोटर सिग्नल आउटपुट होता है।तीसरा पिन मेजबान प्रणाली (पीएलसी) की अनुमति देता है, ड्राइव, या नियंत्रक) की निगरानी करने के लिए कि क्या प्रशंसक सही गति से चल रहा है, जिससे उपकरण के अतिताप होने से पहले प्रशंसक की खराबी का पता लगाया जा सके।
Q3: क्या 109P0424H7D28 12V आपूर्ति से काम कर सकता है?
नामित वोल्टेज 24 वी डीसी है। 12 वी पर, पंखा आनुपातिक रूप से कम हवा के प्रवाह के साथ लगभग 50% नामित आरपीएम (~ 3,850 आरपीएम) पर चलता है।Sanyo Denki निर्दिष्ट करता है न्यूनतम ऑपरेटिंग वोल्टेज ️ 109P0424H7D28 डेटाशीट से पुष्टि करें कि क्या 12V अनुमत ऑपरेटिंग रेंज के भीतर है7.700 आरपीएम के नामित प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए, 24 वी आपूर्ति आवश्यक है।
Q4: 109P0424H7D28 किस प्रकार के असर का उपयोग करता है, और यह माउंटिंग अभिविन्यास को कैसे प्रभावित करता है?
सैन ऐस 40 श्रृंखला में गोलाबंद निर्माण का उपयोग किया गया है जो ऊर्ध्वाधर, क्षैतिज या उल्टे प्रतिष्ठानों सहित किसी भी माउंटिंग अभिविन्यास के लिए उपयुक्त है।बॉल लेयरिंग वेंटिलेटर की ओर उन्मुखता के बावजूद स्नेहन बनाए रखते हैं, आम तौर पर विशिष्ट माउंटिंग पोजीशन तक सीमित हैं जो आस्तीन बीयरिंग के विपरीत।यह उन्मुखीकरण लचीलापन औद्योगिक उपकरणों में स्थापना को सरल बनाता है जहां पंखे को गैर-मानक स्थितियों में स्थापित करने की आवश्यकता हो सकती है.
