| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Minebea |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1608KL-05W-B39 |

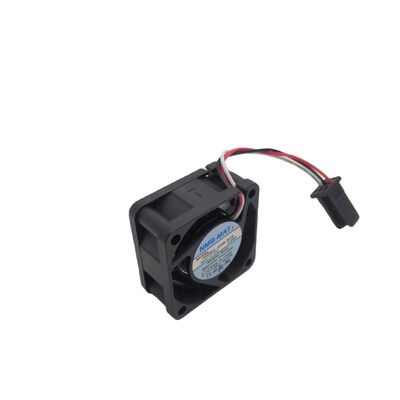

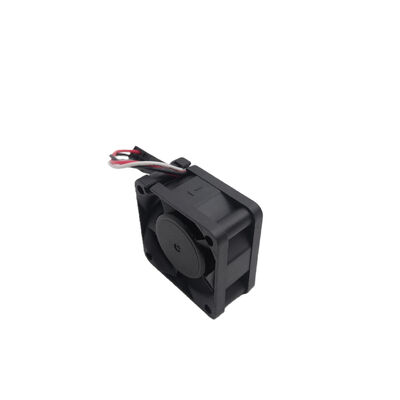

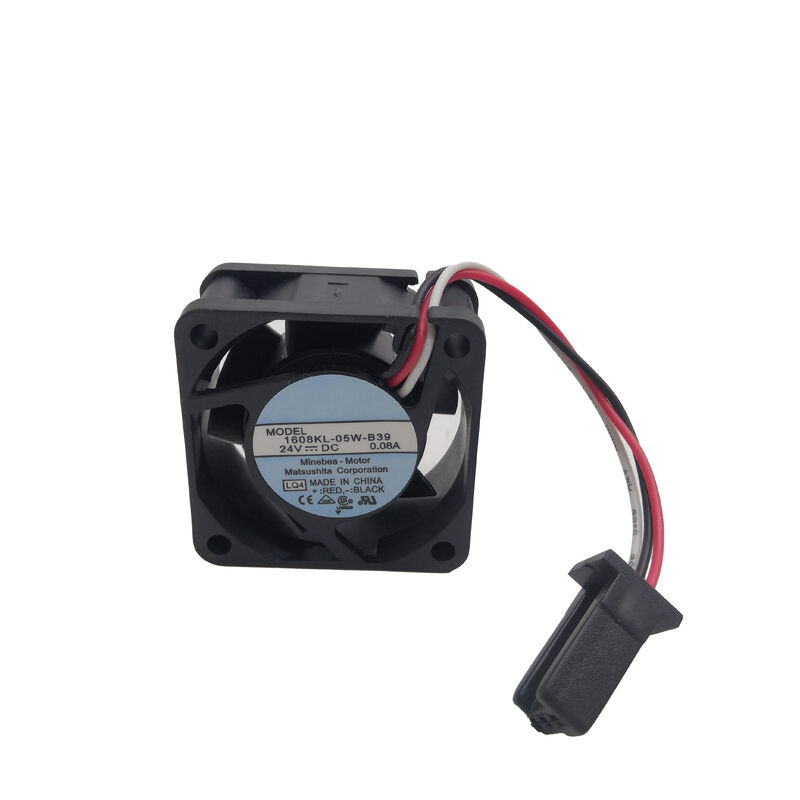

1608KL-05W-B39 NMB का 40×40×20 मिमी DC अक्षीय पंखा है जो 1608KL-05W-B59 के साथ अपने मुख्य विनिर्देशों को साझा करता है - समान पंखे की बॉडी, समान 24V आपूर्ति, समान 6500 RPM गति, समान 7.4 CFM एयरफ्लो, और समान 3-तार लॉक रोटर सेंसर आउटपुट। अंतर कनेक्टर का है: B39 प्रत्यय, B59 प्रत्यय संस्करण की तुलना में पंखे के तार समाप्ति पर एक अलग कनेक्टर आवास की पहचान करता है।
यह कनेक्टर भेद यह निर्धारित करता है कि पंखा किस FANUC असेंबली नंबर के साथ संगत है: 1608KL-05W-B39 FANUC A90L-0001-0510 पर मैप करता है, जबकि 1608KL-05W-B59 A90L-0001-0528 पर मैप करता है। दोनों FANUC सीएनसी उपकरण में 40 मिमी कूलिंग पोजीशन प्रदान करते हैं - विभिन्न मॉड्यूल प्रकारों के लिए विशिष्ट मिलान कनेक्टर की आवश्यकता होती है।
| पैरामीटर | कीमत |
|---|---|
| DIMENSIONS | 40×40×20मिमी |
| वोल्टेज | 24V डीसी |
| परिचयाीलन की रेंज | 10V - 27.6V |
| मौजूदा | 0.07ए - 0.13ए |
| शक्ति | 1.92W |
| रफ़्तार | 6500 आरपीएम |
| वायु प्रवाह | 7.4 सीएफएम (0.21 वर्ग मीटर/मिनट) |
| स्थैतिक दबाव | 42.2 पा |
| शोर | 25.5 डीबी(ए) |
| सहन करना | डबल बॉल बेयरिंग |
| जीवन L10 | 50,000 घंटे |
| तारों | 3 |
| फैनुक रेफरी। | A90L-0001-0510 |
एनएमबी के फैन नामकरण में बी-प्रत्यय कनेक्टर और वायर असेंबली कॉन्फ़िगरेशन की पहचान करता है - विशेष रूप से कनेक्टर हाउसिंग प्रकार और तार की लंबाई:
B39 कनेक्टर:B39 वैरिएंट FANUC A90L-0001-0510 फैन असेंबलियों के साथ संगत कनेक्टर प्रारूप का उपयोग करता है - विशिष्ट आवास संबंधित FANUC मॉड्यूल पर फैन कनेक्टर सॉकेट के साथ जुड़ता है।
B59 कनेक्टर:B59 वैरिएंट एक अलग कनेक्टर हाउसिंग का उपयोग करता है, जो FANUC A90L-0001-0528 असेंबली के साथ संगत है।
दोनों कनेक्टर भौतिक रूप से 3 तार रखते हैं; दोनों 3-पिन फैन सॉकेट से जुड़े हैं। अंतर आवास ज्यामिति और लैचिंग तंत्र का है - दोनों को एक दूसरे के स्थान पर उपयोग नहीं किया जा सकता है। ऑर्डर करने से पहले मॉड्यूल के लेबल या सर्विस मैनुअल से पुष्टि करें कि विफल पंखे में कौन सा FANUC असेंबली नंबर है।
FANUC सीएनसी मॉड्यूल कूलिंग:FANUC सीएनसी नियंत्रण असेंबलियों और A90L-0001-0510 को संदर्भित करने वाली डिस्प्ले इकाइयों में प्रत्यक्ष प्रतिस्थापन - B59 वैरिएंट के समान अनुप्रयोग लेकिन B39 कनेक्टर की आवश्यकता वाले मॉड्यूल के लिए।
FANUC सर्वो और ड्राइव मॉड्यूल आंतरिक शीतलन:कॉम्पैक्ट सर्वो ड्राइव और सीएनसी इंटरफ़ेस कार्ड में 40 मिमी पंखे - छोटा फॉर्म फैक्टर विशिष्ट पीसीबी स्थितियों और गर्मी पैदा करने वाले घटकों को करीब से ठंडा करता है।
औद्योगिक इलेक्ट्रॉनिक्स बाड़े:स्वचालन नियंत्रकों, बिजली आपूर्ति बोर्डों और एम्बेडेड नियंत्रण इलेक्ट्रॉनिक्स में 24V संचालित कॉम्पैक्ट पंखे की स्थिति जहां 40 मिमी उपलब्ध माउंटिंग प्रारूप है।
Q1: मैं कैसे पुष्टि करूं कि मेरे FANUC मॉड्यूल को 1608KL-05W-B39 (B39) या 1608KL-05W-B59 (B59) की आवश्यकता है?
ख़राब पंखे के लेबल या मॉड्यूल के पंखे असेंबली दस्तावेज़ पर FANUC असेंबली नंबर की जाँच करें: A90L-0001-0510 के लिए B39 की आवश्यकता है; A90L-0001-0528 के लिए B59 की आवश्यकता है। यदि पंखा लेबल अपठनीय है, तो विशिष्ट मॉड्यूल के FANUC स्पेयर पार्ट्स मैनुअल या रखरखाव दस्तावेज़ से पुष्टि करें कि कौन सा असेंबली नंबर निर्दिष्ट है।
Q2: 1608KL-05W-B39 और 1608KL-05W-B59 के बीच प्रदर्शन में व्यावहारिक अंतर क्या है?
कोई नहीं - दोनों पंखों में समान विद्युत विशिष्टताएँ हैं: 24V DC, 7.4 CFM, 6500 RPM, 25.5 dB(A), 42.2 Pa, 50,000-घंटे का जीवन, 3-तार लॉक रोटर सेंसर। B39 और B59 पदनाम केवल कनेक्टर प्रकार दर्शाते हैं। किसी भी वैरिएंट का कूलिंग प्रदर्शन समान है; केवल कनेक्टर इंटरफ़ेस भिन्न है।
Q3: क्या 1608KL-05W-B39 में ऑटो-रीस्टार्ट सुरक्षा है?
1608KL श्रृंखला में NMB की लॉक की गई रोटर सुरक्षा पंखे के अवरुद्ध होने पर मोटर को जलने से रोकती है, लेकिन ऑटो-रीस्टार्ट नहीं होती है - पंखे को पुनरारंभ करने के लिए स्टाल स्थिति को साफ़ करने (रुकावट को हटाने) और आपूर्ति वोल्टेज को चक्रित करने की आवश्यकता होती है। FANUC सिस्टम में, मॉड्यूल सुरक्षा सर्किटरी आम तौर पर एक स्टाल अलार्म का पता लगाने पर पंखे की आपूर्ति को बंद कर देती है, फिर अगले पावर चक्र पर फिर से शुरू हो जाती है। मॉड्यूल के सेवा मैनुअल से विशिष्ट FANUC मॉड्यूल के प्रशंसक शक्ति प्रबंधन व्यवहार की पुष्टि करें।
Q4: FANUC सीएनसी सेवा में 1608KL-05W-B39 के लिए किस रखरखाव अंतराल की सिफारिश की जाती है?
FANUC आम तौर पर नियमित रखरखाव अंतराल पर आवधिक प्रशंसक निरीक्षण और प्रतिस्थापन की सिफारिश करता है - विशिष्ट मॉड्यूल और ऑपरेटिंग वातावरण के आधार पर, आमतौर पर 3-5 साल या 20,000-30,000 ऑपरेटिंग घंटे। धूल भरे या तेल-दूषित वातावरण के कारण बीयरिंग खराब हो जाती है और बीयरिंग सील दूषित हो जाती है, जिससे सेवा जीवन 50,000-घंटे L10 विनिर्देश से कम हो जाता है। सुलभ पंखे की सतहों की वार्षिक संपीड़ित-वायु सफाई (उपकरण बंद होने के साथ) धूल संचय से थर्मल लोडिंग को कम करके सेवा जीवन को बढ़ाती है।
