| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Minebea |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 3106KL-05W-B59 |

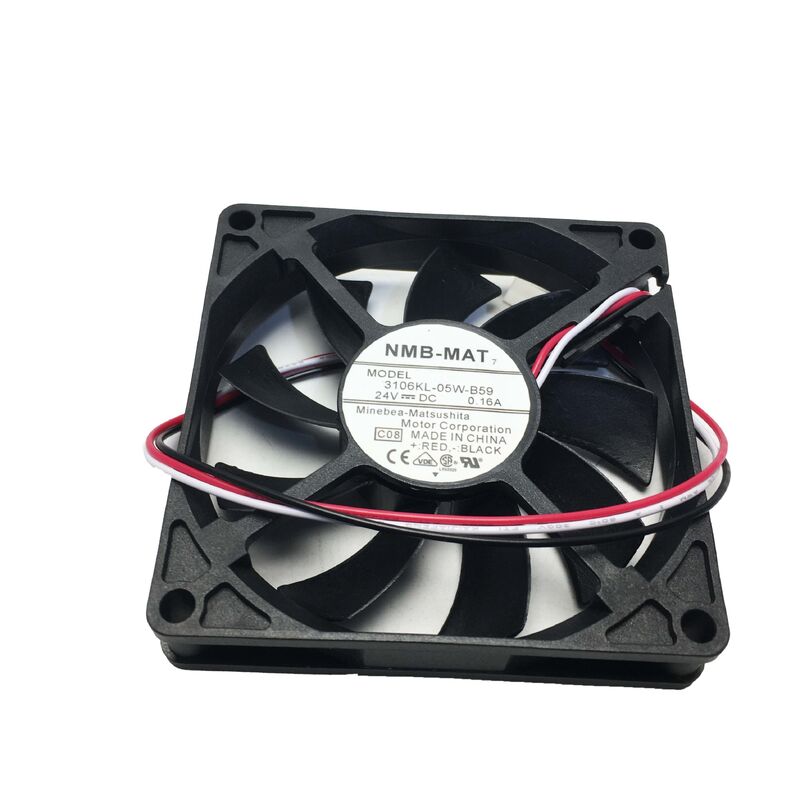

3106KL-05W-B59 एनएमबी टेक्नोलॉजीज का एक 80×80×15 मिमी पतला डीसी अक्षीय पंखा है - जो उद्योग के सबसे मान्यता प्राप्त पंखा निर्माताओं में से एक है। 15 मिमी पतली गहराई इस पंखे को उथले पैनल पदों, टेलीकॉम चेसिस, सर्वर हार्डवेयर और औद्योगिक उपकरणों के लिए मानक विकल्प बनाती है, जहां मानक 25 मिमी या 38 मिमी गहरे 80 मिमी पंखे उपलब्ध माउंटिंग गहराई से अधिक हैं।
इस पंखे की सबसे खास बात इसकी सेवा अवधि है: 70,000 घंटे (25°C पर L10), जो 80 मिमी औद्योगिक पंखे के लिए असाधारण है। 24/7 निरंतर संचालन पर, यह सैद्धांतिक रूप से विफलता-मुक्त संचालन के लगभग 8 वर्षों से मेल खाता है - औद्योगिक उपकरणों के लिए एक सीधे प्रासंगिक विनिर्देश जो नियमित रखरखाव खिड़कियों के बिना लगातार चलता है।
| पैरामीटर | कीमत |
|---|---|
| DIMENSIONS | 80×80×15मिमी |
| वोल्टेज | 24V डीसी |
| परिचयाीलन की रेंज | 10V - 27.6V |
| मौजूदा | 0.12ए - 0.16ए |
| वायु प्रवाह | 32.8 सीएफएम (0.93 वर्ग मीटर/मिनट) |
| स्थैतिक दबाव | 30 पा |
| रफ़्तार | 3000 आरपीएम |
| शोर | 34 डीबी(ए) |
| सहन करना | बॉल बियरिंग |
| जीवन L10 | 70,000 घंटे @ 25 डिग्री सेल्सियस |
| तारों | 3 |
| फैनुक रेफरी। | A90L-0001-0422 |
तीसरा तार एक लॉक रोटर सेंसर आउटपुट प्रदान करता है - जो मेजबान सिस्टम को पंखे के संचालन की निगरानी करने में सक्षम बनाता है:
FANUC सिस्टम में:A90L-0001-0422 फैन संदर्भों के साथ FANUC सीएनसी नियंत्रण और एम्पलीफायर तीसरे तार गति सिग्नल की निगरानी करते हैं। जब सिग्नल शून्य (पंखा रुका हुआ) हो जाता है, तो नियंत्रण एक पंखा दोष अलार्म उत्पन्न करता है - जो गर्मी के गंभीर स्तर तक पहुंचने से पहले ऑपरेटरों को सचेत करता है।
गैर-FANUC औद्योगिक उपकरण में:पंखे के टैकोमीटर इनपुट वाला कोई भी सिस्टम पंखे के स्वास्थ्य की निगरानी के लिए 3106KL-05W-B59 के स्पीड आउटपुट की निगरानी कर सकता है। तीसरे तार को 2-तार अनुप्रयोगों में असंबद्ध भी छोड़ा जा सकता है जहां गलती की निगरानी की आवश्यकता नहीं होती है।
FANUC अल्फा श्रृंखला सर्वो एम्पलीफायर कूलिंग:FANUC अल्फा श्रृंखला सर्वो एम्पलीफायर मॉड्यूल (एसएएम), स्पिंडल एम्पलीफायर मॉड्यूल (एसपीएम), और पावर सप्लाई मॉड्यूल (पीएसएम) में आंतरिक शीतलन प्रशंसक प्रतिस्थापन - इन उच्च-ड्यूटी-चक्र सीएनसी ड्राइव मॉड्यूल में थर्मल स्थितियों को बनाए रखना।
औद्योगिक दूरसंचार उपकरण:टेलीकॉम रैक उपकरण, बेस स्टेशन इलेक्ट्रॉनिक्स और कैरियर-ग्रेड नेटवर्किंग हार्डवेयर में उथली 80 मिमी पंखे की स्थिति।
सीएनसी मशीन टूल ड्राइव कैबिनेट:ड्राइव बाड़ों के भीतर लक्षित मॉड्यूल कूलिंग - पतली 15 मिमी गहराई कॉम्पैक्ट ड्राइव हाउसिंग में मानक 80 मिमी माउंटिंग स्थिति में फिट बैठती है।
Q1: 3106KL-05W-B59 (A90L-0001-0422) विफल होने पर FANUC अलार्म कोड क्या है?
कूलिंग फैन के विफल होने पर FANUC सर्वो एम्पलीफायर मॉड्यूल SV0430 (पंखा बंद) या एम्पलीफायर ओवरटेम्परेचर अलार्म उत्पन्न करता है। अल्फा श्रृंखला सर्वो मॉड्यूल में A90L-0001-0422 पंखा सीधे एम्पलीफायर सुरक्षा को ट्रिगर करता है - एक असफल पंखे से खराब शीतलन आमतौर पर पूर्ण प्रशंसक विफलता से पहले उच्च लोड पर रुक-रुक कर अधिक तापमान की चेतावनी के साथ अलार्म से पहले होता है।
Q2: क्या 3106KL-05W-B59 की फैन बॉडी पनाफ्लो FBK08T24HS जैसी ही है?
हां - FANUC के A90L-0001-0422 पंखे NMB (3106KL-05W-B59) और पैनाफ्लो (FBK08T24HS) दोनों से लिए गए हैं। दोनों 3-तार लॉक रोटर आउटपुट के साथ 80×80×15 मिमी 24V डीसी पंखे हैं, जो समान FANUC मॉड्यूल स्थिति पर काम करते हैं। प्रतिस्थापन के रूप में किसी भी निर्माता का संस्करण स्वीकार्य है; स्थापना से पहले पुष्टि करें कि कनेक्टर विशिष्ट FANUC मॉड्यूल के फैन कनेक्टर से मेल खाता है।
Q3: FANUC कूलिंग इकोसिस्टम में 3106KL-05W-B59 (80mm) की तुलना 1608KL-05W-B59 (40mm) से कैसे की जाती है?
दोनों FANUC सिस्टम के लिए 3-वायर लॉक रोटर सेंसर वाले NMB स्लिम DC पंखे हैं - 3106KL-05W-B59 80 मिमी वैरिएंट (32.8 CFM, FANUC A90L-0001-0422) है, और 1608KL-05W-B59 40 मिमी वैरिएंट (9.5 CFM) है। A90L-0001-0528). वे FANUC सीएनसी सिस्टम में विभिन्न मॉड्यूल पदों पर काम करते हैं - विशिष्ट FANUC मॉड्यूल के रखरखाव मैनुअल से पुष्टि करें कि कौन सा फैन असेंबली नंबर आवश्यक है।
Q4: क्या 3106KL-05W-B59 केवल 12V पावर वाले उपकरण में 12V आपूर्ति से संचालित हो सकता है?
10V-27.6V ऑपरेटिंग वोल्टेज रेंज में 12V शामिल है - पंखा 12V पर शुरू और चलेगा। 12V (24V का 50%) पर, पंखा लगभग 1500 RPM (3000 RPM का 50%) पर चलता है, जो लगभग 16-18 CFM प्रदान करता है - जो रेटेड एयरफ्लो का लगभग आधा है। पूर्ण 32.8 सीएफएम की आवश्यकता वाले अनुप्रयोगों के लिए, 24V की आवश्यकता होती है। 10V न्यूनतम इस कम वोल्टेज पर विश्वसनीय शुरुआत और निरंतर संचालन की गारंटी देता है।
