| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2EQ-X7D1-M1GJ |

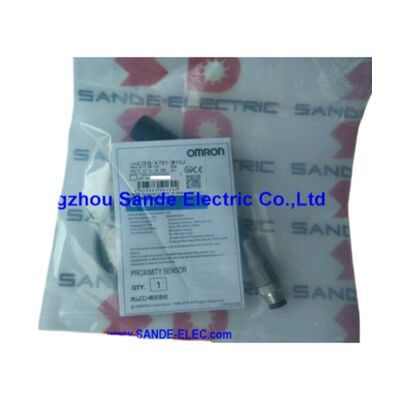

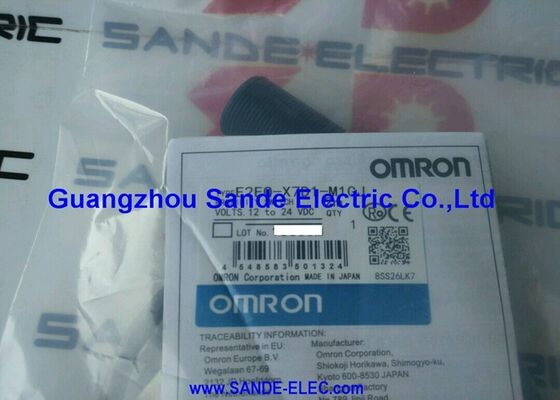

यह Omron E2EQ-X7D1-M1GJ एक स्पैटर-प्रतिरोधी इंडक्टिव प्रॉक्सिमिटी सेंसर है — मानक M18 E2E डिज़ाइन का E2EQ श्रृंखला संस्करण, जिसे सेंसिंग सतह और हाउसिंग फेस पर लगाए गए फ्लोरोरेसिन कोटिंग द्वारा अलग किया गया है। वह कोटिंग ही इस सेंसर के अस्तित्व का कारण है।
रोबोटिक और मैनुअल आर्क वेल्डिंग अनुप्रयोगों में, वेल्ड पूल से फेंकी गई गर्म धातु की बूंदें चाप के कई मीटर के भीतर सब कुछ पर गिरती हैं: फिक्स्चर, टूलिंग, वायरिंग और सेंसर। एक पारंपरिक सेंसर पर नंगे पीतल या स्टेनलेस स्टील के फेस के साथ, ये बूंदें ठंडी होकर जम जाती हैं, सतह से चिपक जाती हैं।
एक बार जमा हुए स्पैटर की परत पर्याप्त मोटी हो जाने पर, यह सेंसर के विद्युत चुम्बकीय क्षेत्र को बाधित करती है और डिटेक्शन विफलता का कारण बनती है — या स्पैटर हटाने की प्रक्रिया सेंसिंग सतह को खरोंच देती है और गैप को बदल देती है। फ्लोरोरेसिन-कोटेड सतह पर, जमे हुए बूंदों को कोई पकड़ नहीं मिलती है।
कोटिंग की नॉन-स्टिक विशेषता स्पैटर को साफ करने या टैप करके हटाने की अनुमति देती है, अंतर्निहित सतह को नुकसान नहीं होता है, और डिटेक्शन प्रदर्शन अपरिवर्तित रहता है।
सेंसर M18 7mm शील्डेड कॉन्फ़िगरेशन के लिए सभी मानक E2E विनिर्देशों को वहन करता है: DC 2-वायर NO आउटपुट, 10-30V ऑपरेटिंग रेंज, 500Hz स्विचिंग फ्रीक्वेंसी, डुअल LED इंडिकेटर, और IP67 ऑयल-प्रूफ सीलिंग।
M12 IEC कनेक्टर के साथ 0.3m पिगटेल कनेक्शन प्रारूप है जो सेंसर को मशीन वायरिंग में प्रवेश किए बिना बदलने की अनुमति देता है — पिगटेल के अंत में M12 को डिस्कनेक्ट करें, रिप्लेसमेंट को माउंटिंग होल में थ्रेड करें, रीकनेक्ट करें, हो गया।
वेल्डिंग सेल में जहां सेंसर स्पैटर संचय द्वारा एक शेड्यूल पर उपभोग किए जाते हैं और प्रतिस्थापन की गति सेल अपटाइम को प्रभावित करती है, यह कनेक्टर व्यवस्था एक व्यावहारिक रखरखाव सुविधा है।
| पैरामीटर | मान |
|---|---|
| सेंसिंग दूरी | 7 मिमी (±10%) |
| सेटिंग दूरी | 0–5.6 मिमी |
| हाउसिंग | M18 × 1 मिमी, शील्डेड, निकल-प्लेटेड पीतल |
| सेंसिंग सतह | फ्लोरोरेसिन (स्पैटर-प्रतिरोधी) कोटिंग |
| आउटपुट | DC 2-वायर, NO, पोलराइज्ड |
| आपूर्ति वोल्टेज | 12–24V DC |
| ऑपरेटिंग रेंज | 10–30V DC |
| स्विचिंग क्षमता | 3–100 एमए |
| लीकेज करंट | 0.8 एमए अधिकतम |
| प्रतिक्रिया आवृत्ति | 500 हर्ट्ज |
| कनेक्शन | 0.3 मीटर पिगटेल + M12 IEC कनेक्टर |
| IP रेटिंग | IP67 + ऑयल-प्रूफ |
| संकेतक | लाल LED (आउटपुट) + हरा LED (रेंज) |
| मानक | EN60947-1, EN60947-5-2, CE |
आर्क वेल्डिंग से स्पैटर उत्पन्न होता है जब पिघली हुई धातु वेल्ड पूल से बाहर निकलती है — आर्क अस्थिरता, गलत वायर फीड गति, या बेस मेटल की रासायनिक संरचना का परिणाम। अनुकूलित वेल्डिंग प्रक्रियाओं में भी, कुछ स्पैटर उत्पादन अपरिहार्य है।
मशीन डिजाइनरों के लिए सवाल यह नहीं है कि स्पैटर सेंसर पर गिरेगा या नहीं, बल्कि जब ऐसा होगा तो क्या होगा।
फ्लोरोरेसिन पॉलिमर (रासायनिक रूप से PTFE के समान) में इतनी कम सतह ऊर्जा होती है कि पिघली हुई धातु की बूंदें सतह को गीला नहीं कर सकतीं — वे आती हैं, ठंडी होती हैं, और धातु यांत्रिक बंधन बनाए बिना कोटिंग पर बैठ जाती हैं। परिणाम स्पैटर है जो जमा होने के बजाय ब्रश ऑफ हो जाता है।
Omron की E2EQ श्रृंखला इस कोटिंग को सेंसिंग फेस और सेंसर बॉडी के नोज पर लागू करती है — वे क्षेत्र जो वेल्ड ज़ोन का सामना करते हैं और वेल्डिंग चक्रों के दौरान उच्चतम बूंद प्रवाह प्राप्त करते हैं।
वेल्डिंग वातावरण में मानक प्रॉक्सिमिटी सेंसर को आमतौर पर विश्वसनीय डिटेक्शन बनाए रखने के लिए दैनिक या शिफ्ट-दर-शिफ्ट स्पैटर हटाने की आवश्यकता होती है। E2EQ-X7D1-M1GJ इस अंतराल को काफी हद तक बढ़ाता है, जिससे सफाई के दौरान रखरखाव के बोझ और सेंसिंग फेस को नुकसान के जोखिम दोनों कम हो जाते हैं।
यह सेंसर को भारी निरंतर स्पैटर संचय से प्रतिरक्षित नहीं बनाता है — अत्यधिक स्पैटर-गहन प्रक्रियाओं में, नियमित हल्की सफाई अभी भी एक अच्छी प्रथा है — लेकिन गैर-कोटेड विकल्पों की तुलना में प्रयास काफी कम हो जाता है।

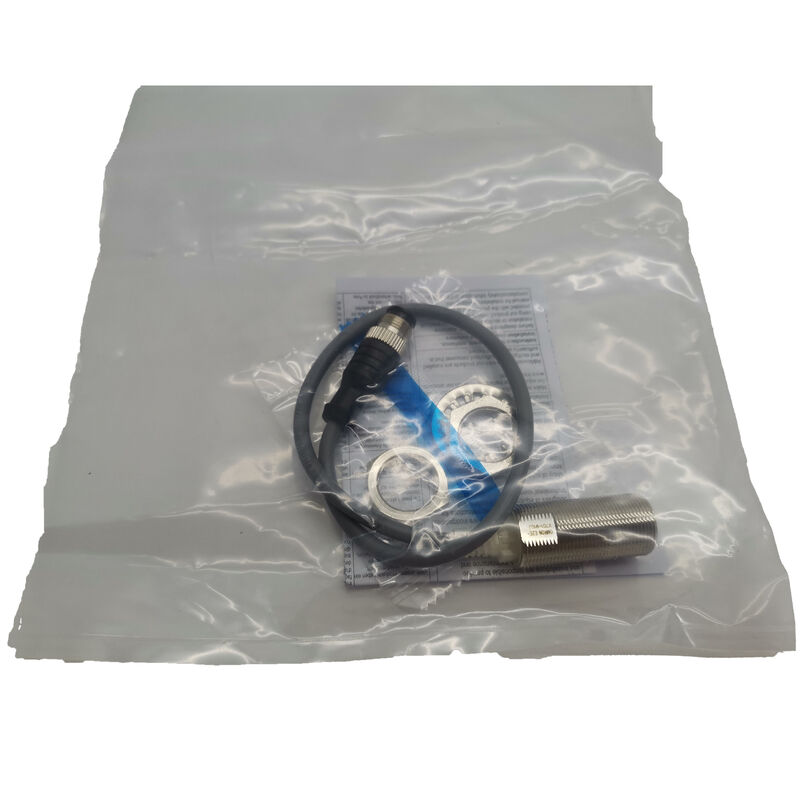

0.3 मीटर पिगटेल केबल सेंसर बॉडी से बाहर निकलती है और M12 IEC-व्यवस्थित फील्ड कनेक्टर में समाप्त होती है। मशीन में, एक मिलान वाला M12 केबल कंट्रोल पैनल या जंक्शन बॉक्स से चलता है और इस कनेक्टर में प्लग करता है।
सेंसर इंस्टॉलेशन में सेंसर को उसके माउंटिंग होल में थ्रेड करना, M12 नट से लॉक करना और M12 कनेक्टर को जोड़ना शामिल है — एक दो मिनट का ऑपरेशन जिसे रखरखाव तकनीशियन द्वारा बिना इलेक्ट्रिकल टूल या पैनल एक्सेस के किया जा सकता है।
जब सेंसर को अंततः बदलने की आवश्यकता होती है, तो प्रक्रिया उसी दो मिनट में उलट जाती है।
स्थिर मशीन केबल अपनी जगह पर रहती है; केवल सेंसर पिगटेल यूनिट का आदान-प्रदान किया जाता है।
यह स्वचालित वेल्डिंग सेल में मायने रखता है जहां शिफ्ट ओवर के दौरान विफल सेंसर का प्रतिस्थापन लक्ष्य होता है, और जहां उत्पादन विंडो के दौरान बंद इलेक्ट्रिकल एन्क्लोजर के अंदर टर्मिनल स्ट्रिप्स तक पहुंचना एक विकल्प नहीं है।
E2EQ-X7D1-M1GJ पर लाल आउटपुट LED और हरा सेटिंग-रेंज LED अन्य डुअल-इंडिकेटर E2E सेंसर के समान कमीशनिंग और ऑपरेशनल कन्फर्मेशन प्रदान करते हैं।
वेल्डिंग सेल वातावरण में, जहां सेंसर आमतौर पर वेल्ड फिक्स्चर के करीब लगाया जाता है, LED दृश्यता एक तकनीशियन को सेल में प्रवेश किए बिना या PLC डायग्नोस्टिक स्क्रीन की जांच किए बिना सेंसर का सही पता लगाने की पुष्टि करने की अनुमति देती है। लाल LED की चालू/बंद स्थिति प्रत्येक फिक्स्चर क्लोज और ओपन साइकिल को दर्शाती है; चक्र में अपेक्षित बिंदु पर एक गायब फ्लैश डिटेक्शन समस्या का संकेत देता है जबकि सेल अभी भी चल रही है।
Q1: फ्लोरोरेसिन कोटिंग सेंसर की सेंसिंग दूरी को कैसे प्रभावित करती है?
फ्लोरोरेसिन कोटिंग को सेंसिंग फेस पर एक पतली परत के रूप में लगाया जाता है — इसकी मोटाई 7 मिमी नाममात्र सेंसिंग दूरी को मापने योग्य रूप से नहीं बदलती है।
कोटिंग इंडक्टिव सेंसिंग सर्किट द्वारा उपयोग की जाने वाली आवृत्तियों पर विद्युत रूप से पारदर्शी होती है, इसलिए लक्ष्य डिटेक्शन प्रदर्शन अनकोटेड E2E-X7D1 वेरिएंट के समान है।
0–5.6 मिमी सेटिंग दूरी मान्य इंस्टॉलेशन रेंज बनी हुई है। E2EQ को मानक E2E से बदलने पर सेंसिंग गैप में कोई समायोजन आवश्यक नहीं है।
Q2: क्या स्पैटर संचय E2EQ-X7D1-M1GJ की सेंसिंग क्षमता को पूरी तरह से अवरुद्ध कर सकता है?
फ्लोरोरेसिन सतह पर जमे हुए स्पैटर की एक पतली परत सेंसिंग को महत्वपूर्ण रूप से प्रभावित नहीं करती है क्योंकि: (ए) धातु स्पैटर इंडक्टिव फील्ड का संचालन करता है और शायद फील्ड को थोड़ा बढ़ा भी सकता है; और (बी) संचित परत शिथिल रूप से बंधी रहती है और चक्रों के बीच एक हल्के पोंछे से साफ की जा सकती है।
बिना किसी सफाई के कई चक्रों में बहुत भारी संचय अंततः लक्ष्य तक फील्ड प्रवेश को कम कर सकता है — फिक्स्चर चक्र के दौरान हरा सेटिंग-रेंज LED बंद होना या झिलमिलाना एक व्यावहारिक संकेतक है कि सेंसर फेस को साफ करने की आवश्यकता है।
Q3: क्या E2EQ-X7D1-M1GJ पर M12 कनेक्टर वेल्डिंग सेल वातावरण के लिए रेटेड है?
M12 कनेक्टर मेट होने पर IP67-रेटेड होता है। वेल्डिंग सेल में, कनेक्टर को सीधे स्पैटर ज़ोन से दूर स्थित किया जाना चाहिए — 0.3 मीटर पिगटेल इसे प्राप्त करने के लिए कुछ रूटिंग दूरी प्रदान करता है।
कनेक्टर बॉडी आमतौर पर फ्लोरोरेसिन कोटेड नहीं होती है, इसलिए एक उजागर कनेक्टर पर भारी स्पैटर संचय समय के साथ सीलिंग गिरावट का कारण बन सकता है। पिगटेल को इस तरह से रूट करें कि M12 कनेक्टर शील्ड के पीछे या संरक्षित केबल रूटिंग चैनल में स्थित हो, जहां संभव हो।
Q4: इस सेंसर के लिए मानक सेंसिंग ऑब्जेक्ट क्या है, और यह M18 बॉडी व्यास से छोटा क्यों है?
मानक सेंसिंग ऑब्जेक्ट (18 × 18 × 1 मिमी लोहे की प्लेट) M18 शील्डेड सेंसर के प्रभावी सेंसिंग फील्ड क्षेत्र से मेल खाने के लिए परिभाषित किया गया है।
सेंसिंग फील्ड सेंसिंग फेस से एक शंकु में प्रोजेक्ट करता है जिसका प्रभावी व्यास नाममात्र सेंसिंग दूरी (7 मिमी) पर लगभग 18 मिमी होता है — मानक लक्ष्य आयामों से मेल खाता है। छोटे लक्ष्य आनुपातिक रूप से छोटी प्रभावी सेंसिंग दूरी उत्पन्न करते हैं; बड़े लक्ष्य रेटेड 7 मिमी के करीब परिणाम उत्पन्न करते हैं।
मानक से छोटे लक्ष्यों के लिए, इंस्टॉलेशन में वास्तविक स्विचिंग पॉइंट का परीक्षण करें।
Q5: क्या E2EQ-X7D1-M1GJ मौजूदा इंस्टॉलेशन में सीधे E2E-X7D1-M1GJ को बदल सकता है?
हाँ। X7D1-M1GJ के E2EQ और E2E वेरिएंट में समान M18 × 1 मिमी बॉडी आयाम, सेंसिंग दूरी, DC 2-वायर NO आउटपुट, M12 IEC कनेक्टर पिगटेल, 500 हर्ट्ज फ्रीक्वेंसी और IP67 सुरक्षा है। एकमात्र भौतिक अंतर E2EQ पर फ्लोरोरेसिन कोटिंग है।
एक को दूसरे से बदलने पर कोई वायरिंग, पीएलसी पैरामीटर, या यांत्रिक गैप समायोजन की आवश्यकता नहीं होती है। वेल्डिंग वातावरण में E2EQ का उपयोग करें; गैर-वेल्डिंग अनुप्रयोगों में E2E का उपयोग करें जहां स्पैटर-प्रतिरोध कोटिंग की आवश्यकता नहीं है।
