| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | E2E-X18ME1-M1 |
एम12 प्री-वायर्ड कनेक्टर वेरिएंट (-एम1 प्रत्यय) इंस्टॉलेशन और प्रतिस्थापन को सीधा बनाता है: सेंसर किसी भी एम30×1.5 थ्रेडेड होल या 30मिमी ब्रैकेट होल में स्थापित होता है, कनेक्टर एक मानक एम12 4-पिन केबल से जुड़ता है, और एनपीएन आउटपुट सीधे अधिकांश पीएलसी और औद्योगिक नियंत्रकों के एनपीएन-संगत इनपुट से बिना किसी अतिरिक्त सर्किट्री के जुड़ता है। | इंडक्टिव प्रॉक्सिमिटी सेंसर — एम30 अनशील्डेड, 18 मिमी सेंसिंग दूरी, एनपीएन एनओ, एम12 कनेक्टर, डीसी 3-वायर, आईपी67, ई2ई सीरीज
भाग संख्या: ई2ई-एक्स18एमई1-एम1
वैकल्पिक भाग संख्या: ई2ईएक्स18एमई1एम1
निर्माता: ओमरॉन कॉर्पोरेशन (जापान)
उत्पाद श्रेणी: इंडक्टिव प्रॉक्सिमिटी सेंसर
श्रृंखला: ओमरॉन ई2ई सीरीज
यूएनएसपीएससी कोड: 41110000
| पैरामीटर | मान |
|---|---|
| बॉडी का आकार | एम30 (30मिमी बेलनाकार थ्रेडेड बैरल) |
| सेंसिंग प्रकार | इंडक्टिव (विद्युत चुम्बकीय) |
| माउंटिंग प्रकार | अनशील्डेड (गैर-एम्बेड करने योग्य) |
| सेंसिंग दूरी | 18 मिमी |
| मानक सेंसिंग ऑब्जेक्ट | 30 × 30 × 1 मिमी लोहे की प्लेट |
| आउटपुट कॉन्फ़िगरेशन | डीसी 3-वायर, एनपीएन, सामान्य रूप से खुला (एनओ) |
| कनेक्शन | एम12 4-पिन धातु कनेक्टर |
| आपूर्ति वोल्टेज | 10-30 वीडीसी (12-24 वीडीसी नाममात्र) |
| लोड करंट | 5-300 एमए |
| प्रतिक्रिया आवृत्ति | 100 हर्ट्ज अधिकतम। |
| सुरक्षा रेटिंग | आईपी67 |
| संचालन तापमान | −40 से +85°C |
| आवास सामग्री | निकेल-प्लेटेड पीतल |
| सेंसिंग सतह सामग्री | थर्मोप्लास्टिक पीबीटी पॉलिमर |
| विभेदक यात्रा | सेंसिंग दूरी का 10% अधिकतम। |
| इन्सुलेशन प्रतिरोध | 50 एमΩ न्यूनतम। (500 वीडीसी पर) |
| ढांकता हुआ शक्ति | 4,000 वीएसी, 50/60 हर्ट्ज 1 मिनट के लिए। |
| कंपन प्रतिरोध | 10 से 55 हर्ट्ज, 1.5 मिमी आयाम, एक्स/वाई/जेड में प्रत्येक 2 घंटे |

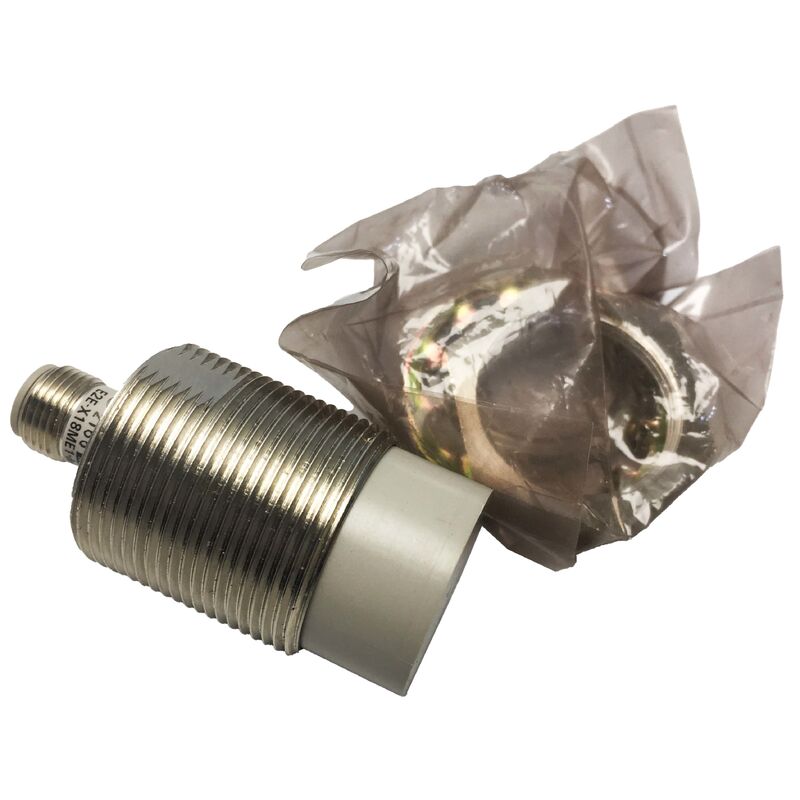

ओमरॉन ई2ई-एक्स18एमई1-एम1 एक एम30-बॉडी अनशील्डेड इंडक्टिव प्रॉक्सिमिटी सेंसर है जिसमें 18मिमी सेंसिंग रेंज और एनपीएन सामान्य रूप से खुला आउटपुट है — ओमरॉन की ई2ई सीरीज में सबसे बड़ा मानक कॉन्फ़िगरेशन, जो लौह धातु के लक्ष्यों का पता लगाने के लिए उपयुक्त है, जो छोटे सेंसर नहीं पहुंच सकते।एम12 प्री-वायर्ड कनेक्टर वेरिएंट (-एम1 प्रत्यय) इंस्टॉलेशन और प्रतिस्थापन को सीधा बनाता है: सेंसर किसी भी एम30×1.5 थ्रेडेड होल या 30मिमी ब्रैकेट होल में स्थापित होता है, कनेक्टर एक मानक एम12 4-पिन केबल से जुड़ता है, और एनपीएन आउटपुट सीधे अधिकांश पीएलसी और औद्योगिक नियंत्रकों के एनपीएन-संगत इनपुट से बिना किसी अतिरिक्त सर्किट्री के जुड़ता है।ई2ई सीरीज अत्यधिक तापमान, संदूषण और कंपन वातावरण में फील्ड विश्वसनीयता को प्राथमिकता देती है — ऐसी स्थितियां जहां सेंसर वर्षों तक लगातार काम कर सकता है, जबकि कटिंग फ्लूइड, कूलेंट स्प्रे, धातु के स्वार्फ और यांत्रिक कंपन के संपर्क में रहता है।
पहचान सिद्धांत
ई2ई-एक्स18एमई1-एम1 अपनी सेंसिंग फेस के पीछे एम्बेडेड कॉइल से उच्च-आवृत्ति वाले ऑसिलेटिंग विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है। जब कोई लौह धातु लक्ष्य इस क्षेत्र में प्रवेश करता है, तो लक्ष्य की सतह पर एडी करंट प्रेरित होते हैं — ये करंट ऑसिलेटिंग क्षेत्र से ऊर्जा खींचते हैं, ऑसिलेटर के आयाम को कम करते हैं।
लक्ष्य सामग्री और दूरी पर विचार
18मिमी विनिर्देश ओमरॉन के मानक सेंसिंग ऑब्जेक्ट के साथ मापा जाता है: एक 30×30×1मिमी फ्लैट लोहे की प्लेट। वास्तविक दुनिया की सेंसिंग दूरी इस पर निर्भर करती है:
छोटे लक्ष्य कम एडी करंट डंपिंग उत्पन्न करते हैं और कम दूरी पर थ्रेशोल्ड को ट्रिप करते हैं
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: सेंसर अनशील्डेड है — माउंटिंग हार्डवेयर से कितनी निकासी की आवश्यकता है?
