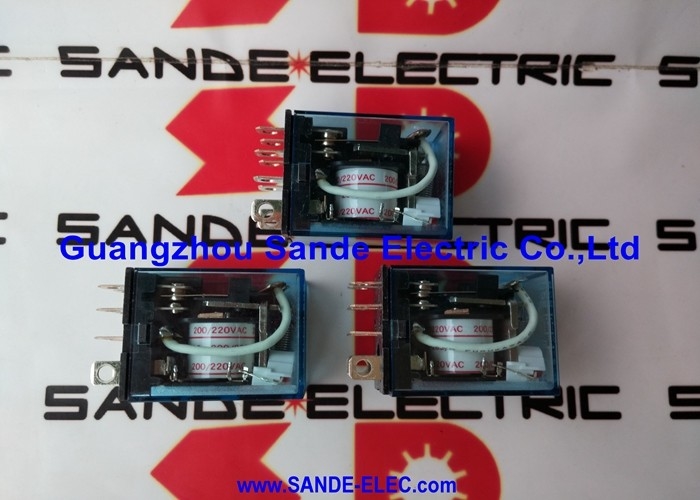

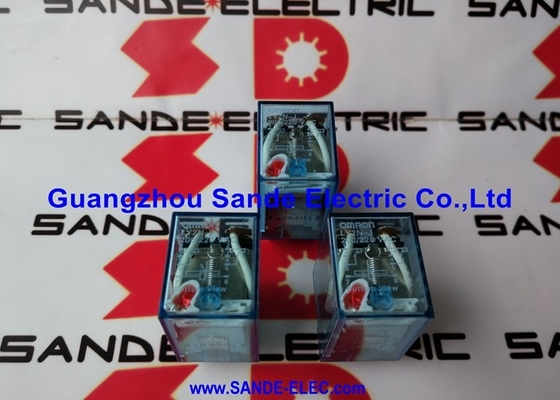

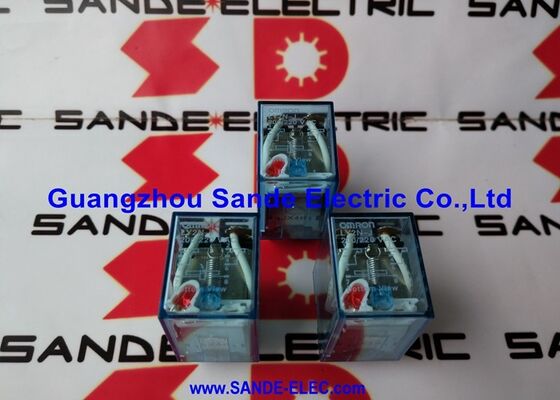

OMRON रिले LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

ओमरॉन LY2N-J | एलवाई सीरीज डीपीडीटी पावर रिले - 10ए / 250वी एसी / 8-पिन प्लग-इन / एलईडी संकेतक / आर्क बैरियर

डीपीडीटी, एलईडी संकेतक, और एक आर्क बैरियर जो 2,000V एसी को संभालता है

LY2N-J, ओमरोन के LY2N पावर रिले का एलईडी-सुसज्जित संस्करण है - "J" प्रत्यय एक अंतर्निहित ऑपरेशन संकेतक को इंगित करता है जो कॉइल सक्रिय होने पर रोशनी करता है। यह दृश्य स्थिति पुष्टिकरण पैनल निर्माण में उपयोगी है जहां रिले एक्चुएशन को परीक्षण उपकरण के बिना दिखाई देने की आवश्यकता होती है। आर्क बैरियर खुले संपर्कों के बीच 2,000V एसी ढांकता हुआ ताकत प्रदान करता है, जो स्विचिंग स्थितियों को कवर करता है जहां उच्च वोल्टेज क्षणिक चिंता का विषय है।

डीपीडीटी (डबल पोल डबल थ्रो) संपर्क कॉन्फ़िगरेशन एक रिले कॉइल से दो स्वतंत्र स्विच सेट प्रदान करता है। प्रत्येक सेट में एक सामान्य रूप से खुला और एक सामान्य रूप से बंद संपर्क शामिल होता है, जो रेटेड लोड पर स्वतंत्र रूप से स्विच करता है। व्यावहारिक पैनल वायरिंग में, डीपीडीटी उन सर्किटों को कवर करता है जिनके लिए एक ही रिले से एक बनाने वाले संपर्क (लोड को सक्रिय करने के लिए) और एक ब्रेकिंग संपर्क (फीडबैक या इंटरलॉक के लिए) दोनों की आवश्यकता होती है - एक डीपीडीटी इकाई द्वारा प्रतिस्थापित दो अलग-अलग एकल-पोल रिले।

8-पिन प्लग-इन प्रारूप ओमरोन की MY रिले श्रृंखला के समान भौतिक पदचिह्न और टर्मिनल व्यवस्था का उपयोग करता है। पहले से ही MY रिले सॉकेट (PYF08A) का उपयोग करने वाला एक पैनल बिना किसी वायरिंग परिवर्तन के LY2N-J को स्वीकार करता है। ऑर्डर करते समय कॉइल वोल्टेज निर्दिष्ट किया जाना चाहिए - रिले बॉडी और संपर्क वोल्टेज वेरिएंट में समान हैं; केवल कुंडल वाइंडिंग बदलती है।

मुख्य विशिष्टताएँ

LY बनाम MY - शक्ति स्तर और भौतिक आकार

LY2N-J PYF08A सॉकेट में फिट बैठता है जो ओमरोन MY रिले के साथ भी संगत है। मुख्य अंतर शक्ति है: LY श्रृंखला ओमरोन की उच्च-वर्तमान सामान्य-उद्देश्य रिले (10A संपर्क रेटिंग) है, जबकि MY श्रृंखला आमतौर पर कम वर्तमान भार को संभालती है। 10A लोड स्विचिंग सर्किट के लिए - मोटर स्टार्टर, हीटर, फुल कॉइल करंट पर सोलनॉइड वाल्व - LY2N-J की संपर्क रेटिंग उपयुक्त विनिर्देश है।

अक्सर पूछे जाने वाले प्रश्न

Q1: LY2N-J को किस सॉकेट की आवश्यकता है, और क्या यह मेरे रिले सॉकेट के साथ संगत है?

LY2N-J 8-पिन प्लग-इन प्रारूप का उपयोग करता है - PYF08A (ट्रैक माउंट/फ्रंट कनेक्टिंग), PYF08A-E (उंगली-सुरक्षा प्रकार), PY08 (बैक कनेक्टिंग), और PY08QN सॉकेट के साथ संगत। पिन व्यवस्था MY रिले श्रृंखला के समान है, इसलिए मौजूदा MY रिले सॉकेट वायरिंग परिवर्तन के बिना सीधे LY2N-J को स्वीकार करते हैं।

Q2: LY2N-J पर "J" प्रत्यय का क्या अर्थ है?

जे प्रत्यय एलईडी ऑपरेशन संकेतक संस्करण की पहचान करता है। जब रिले कॉइल सक्रिय होती है, तो एलईडी प्रकाशित होती है - जो पैनल के सामने से रिले स्थिति की दृश्यमान पुष्टि प्रदान करती है। -J के बिना आधार LY2N में कोई संकेतक नहीं होता है। अतिरिक्त प्रत्यय विकल्पों में डायोड दमन, पुश-टू-टेस्ट बटन और विशिष्ट अनुप्रयोगों के लिए द्विभाजित संपर्क शामिल हैं।

Q3: ऑर्डर करते समय कॉइल वोल्टेज कैसे निर्दिष्ट किया जाता है?

कुंडल वोल्टेज आधार भाग संख्या LY2N-J में शामिल नहीं है। ऑर्डर करते समय रेटेड कॉइल वोल्टेज जोड़ें - उदाहरण के लिए: 24V DC कॉइल के लिए LY2N-J DC24, या 220/240V AC कॉइल के लिए LY2N-J AC220/240। रिले बॉडी सभी वोल्टेज वेरिएंट में समान है; कुंडल वाइंडिंग भिन्न होती है। ऑर्डर देने से पहले पैनल आपूर्ति वोल्टेज की पुष्टि करें।

Q4: LY2N-J पर संपर्क सामग्री क्या है?

चांदी मिश्र धातु संपर्क। 10A/250VAC पर मानक प्रतिरोधक और आगमनात्मक औद्योगिक भार के लिए, चांदी मिश्र धातु संपर्क उपयुक्त हैं। बहुत निम्न-स्तरीय सिग्नल (1ए से कम, 24वी से कम) को स्विच करने के लिए जहां संपर्क विश्वसनीयता मायने रखती है, ओमरोन के द्विभाजित संपर्क वेरिएंट या विशेष रूप से माइक्रो-लोड स्विचिंग के लिए रेट किए गए रिले प्रकारों पर विचार करें।

Q5: क्या LY2N-J AC और DC दोनों लोड को एक साथ अलग-अलग ध्रुवों पर स्विच कर सकता है?

हाँ। डीपीडीटी के दो संपर्क सेट विद्युत रूप से स्वतंत्र हैं - प्रत्येक अपने स्वयं के सर्किट को अपने वोल्टेज पर स्विच करता है। एक सामान्य रूप से खुला संपर्क एसी लोड को स्विच कर सकता है जबकि उसी रिले का सामान्य रूप से बंद संपर्क डीसी फीडबैक सिग्नल प्रदान करता है, बशर्ते प्रत्येक सर्किट प्रति संपर्क रेटेड सीमा के भीतर रहता है।
