| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | SANYO |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 9WF0624H603 |

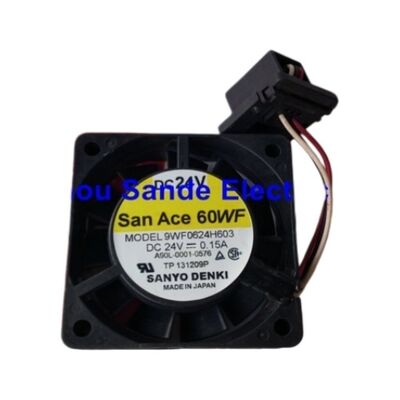

9WF0624H603 60×60×20 मिमी मानक फॉर्म फैक्टर में एक 24V डीसी ब्रशलेस कूलिंग फैन है - रेटेड सीमा के भीतर ऑपरेटिंग तापमान बनाए रखने के लिए FANUC की सीएनसी नियंत्रण इकाइयों, सर्वो एम्पलीफायर मॉड्यूल और ऑपरेटर पैनल असेंबली में उपयोग किया जाता है। 24V आपूर्ति (3.6W) से खींचे गए 0.15A पर, यह महत्वपूर्ण पावर ड्रॉ के बिना गर्मी पैदा करने वाले इलेक्ट्रॉनिक्स पर वायु प्रवाह प्रदान करता है।
कूलिंग पंखे FANUC नियंत्रण प्रणालियों में घिसे-पिटे आइटम हैं। पंखे की मोटर में बियरिंग घिसाव सीएनसी कैबिनेट सेवा में सबसे आम रोकथाम योग्य रखरखाव घटनाओं में से एक है - एक पंखा जो धीमा हो रहा है या रुक-रुक कर चल रहा है, तापमान को धीरे-धीरे बढ़ने देता है, जिससे पूर्ण थर्मल शटडाउन होने से पहले प्रदर्शन में गिरावट या ड्राइव अलार्म उत्पन्न होता है। जब पंखे की गति एक सीमा से नीचे चली जाती है तो कई FANUC सीएनसी और एम्पलीफायर इकाइयाँ कूलिंग फैन अलार्म कोड प्रदर्शित करती हैं; अन्य लोग केवल थर्मल ओवरलोड के माध्यम से पंखे की विफलता का पता लगाते हैं।
बढ़े हुए शोर, कम वायु प्रवाह, या पंखे के अलार्म कोड के पहले संकेत पर 9WF0624H603 को बदलना थर्मल-प्रेरित ड्राइव विफलता से निपटने की तुलना में काफी कम विघटनकारी है।
| पैरामीटर | कीमत |
|---|---|
| नमूना | 9WF0624H603 |
| वोल्टेज आपूर्ति | 24V डीसी |
| मौजूदा | 0.15ए |
| शक्ति | 3.6W |
| DIMENSIONS | 60 × 60 × 20 मिमी |
| बनाने का कारक | मानक 60 मिमी |
| आवेदन | FANUC सीएनसी/सर्वो ड्राइव कूलिंग |
9WF0624H603 अपने केबल कनेक्टर के माध्यम से होस्ट यूनिट की 24V आपूर्ति से जुड़ता है। प्रतिस्थापन पंखा फिट करने से पहले, पुष्टि करें कि कनेक्टर प्रकार और पिन असाइनमेंट यूनिट के पंखे हेडर से मेल खाते हैं। 24V आपूर्ति नियंत्रण प्रणाली में सही स्रोत से होनी चाहिए - गलत रेटेड आपूर्ति से कनेक्ट न करें।
पंखे को उसी ओरिएंटेशन में लगाएं जिस दिशा में मूल था - प्रभावी शीतलन के लिए वायु प्रवाह दिशा (सेवन या निकास) मायने रखती है। अधिकांश FANUC पैनल और ड्राइव पंखे इनटेक साइड से गर्मी पैदा करने वाले घटकों में हवा खींचते हैं। पंखे की दिशा उलटने से प्रभावी शीतलन काफी कम हो जाता है।
फिटिंग के बाद, सिस्टम को पावर अप करें और स्टार्टअप पर तुरंत नए पंखे के घूमने की पुष्टि करें। एक पंखा जो स्टार्टअप पर झिझकता है, उसमें शुरू से ही बियरिंग की खराबी होती है - सिस्टम चलाने से पहले दोबारा बदलें।
Q1: FANUC कूलिंग फैन को कितनी बार बदला जाना चाहिए?
FANUC आम तौर पर सामान्य निरंतर उत्पादन वातावरण में, या शोर, कम गति, या प्रशंसक अलार्म कोड के पहले संकेत पर हर 2-3 साल में कूलिंग पंखे को बदलने की सिफारिश करता है। उच्च-परिवेश-तापमान वाले वातावरण या कई पारियों में चलने वाली उत्पादन लाइनों में, पहले निरीक्षण और प्रतिस्थापन विवेकपूर्ण है।
Q2: सीएनसी एक कूलिंग फैन अलार्म दिखाता है। क्या इसका मतलब यह है कि 9WF0624H603 पूरी तरह से बंद हो गया है?
जरूरी नहीं - FANUC फैन अलार्म सर्किट तब पता लगाता है जब पंखे की गति एक सीमा से नीचे चली जाती है, जो पंखे के पूरी तरह से बंद होने से पहले हो सकती है। आधी गति से चलने वाला पंखा अभी भी करंट खींचता है लेकिन पर्याप्त वायु प्रवाह प्रदान नहीं कर पाता है। पंखे के पूरी तरह खराब होने की प्रतीक्षा करने के बजाय अलार्म बजने पर उसे बदल दें।
Q3: क्या 9WF0624H603 FANUC के लिए विशिष्ट है, या एक मानक 60 मिमी 24V DC पंखा इसकी जगह ले सकता है?
9WF0624H603 एक परिभाषित कनेक्टर और ओरिएंटेशन के साथ एक FANUC-निर्दिष्ट पंखा है। यदि कनेक्टर और वायु प्रवाह की दिशा मेल खाती है तो समतुल्य वायु प्रवाह के एक मानक 60 मिमी 24 वी डीसी ब्रशलेस पंखे का उपयोग कुछ अनुप्रयोगों में किया जा सकता है। हालाँकि, एक वास्तविक FANUC पंखा सही कनेक्टर फिटमेंट सुनिश्चित करता है और मूल डिज़ाइन विनिर्देश को पूरा करता है। गैर-FANUC इकाई को प्रतिस्थापित करने से पहले कनेक्टर प्रकार और वायु प्रवाह दिशा की पुष्टि करें।
Q4: पंखा चल रहा है लेकिन ड्राइव अभी भी थर्मल अलार्म दिखाता है। क्या जाँच होनी चाहिए?
पुष्टि करें कि पंखा पर्याप्त वायु प्रवाह प्रदान कर रहा है - एक पंखा जो आंशिक रूप से विफल बियरिंग या बाधित इनलेट/आउटलेट के कारण धीरे-धीरे घूम रहा है, चलने के बावजूद पर्याप्त हवा नहीं दे सकता है। जांचें कि पंखे का इनलेट मलबे या केबल से अवरुद्ध तो नहीं है। सत्यापित करें कि ड्राइव कैबिनेट का समग्र वायु परिसंचरण पर्याप्त है और परिवेश का तापमान ड्राइव की निर्दिष्ट सीमा के भीतर है।
Q5: 9WF0624H603 कहाँ से प्राप्त किया गया है?
FANUC-अधिकृत सेवा चैनलों और FANUC स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से - सीएनसी सेवा आपूर्तिकर्ता और ड्राइव रखरखाव विशेषज्ञ। स्थापित पंखे के लेबल से 9WF0624H603 मॉडल पदनाम की पुष्टि करें। समान आयाम लेकिन विभिन्न वोल्टेज या कनेक्टर प्रकार वाले पंखे संगत नहीं हैं।
