| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | SIEMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6FX2007-1AE14 |

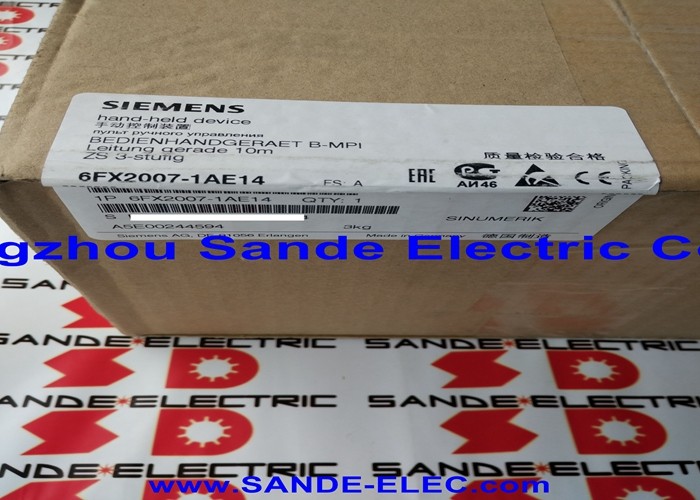

द6FX2007-1AE14हैSINUMERIK हैंडहेल्ड यूनिटके साथ प्रयोग किया जाता हैएफएम-एनसी, 840डी और 810डीनियंत्रण वातावरण. उत्पाद डेटा इसे एक हाथ से आयोजित इकाई के रूप में पहचानता है10 मीटर बी-एमपीआई केबल,2 आपातकालीन-स्टॉप चैनल,2 अनुमेय स्विच चैनल, और4-कोर कनेक्शन के साथ 3 चरण.
प्रकाशित आंकड़े भी सूचीबद्ध करते हैंअधिकतम 6 W बिजली की खपत,250 एमए की विद्युत खपत, और पर्यावरणीय रेटिंग जो इसे सामान्य कैबिनेट इलेक्ट्रॉनिक्स के बजाय मशीन-साइड ऑपरेटर हार्डवेयर में स्पष्ट रूप से रखते हैं।
व्यावहारिक उपयोग में, इस तरह के एक हाथ में रखा इकाई मूल्यवान है क्योंकि यह स्थानीय मशीन बातचीत गति क्षेत्र के करीब लाता है।जिसका अर्थ है आसान मैनुअल आंदोलन, कार्यक्षेत्र के निकटता और सेवा या सेटअप कार्यप्रवाहों की तुलना में अधिक सुरक्षित है जब हर कार्य को फिक्स्ड ऑपरेटर स्टेशन से किया जाता है।
यही कारण है कि 6FX2007-1AE14 जैसी इकाई को आमतौर पर एक सामान्य लटकन प्रतिस्थापन के रूप में नहीं, बल्कि एक प्रणाली-विशिष्ट सहायक उपकरण के रूप में चुना जाता है।
यह उत्पाद की प्रकाशित हैंडहेल्ड भूमिका, सुरक्षा-चैनल सामग्री और SINUMERIK अनुप्रयोग संदर्भ के आधार पर एक इंजीनियरिंग निष्कर्ष है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 6FX2007-1AE14 |
| निर्माता | सीमेंस |
| उत्पाद का प्रकार | हाथ से चलने वाली इकाई |
| सिस्टम परिवार | SINUMERIK FM-NC / 840D / 810D |
| केबल का प्रकार | बी-एमपीआई केबल |
| केबल की लंबाई | 10 मीटर |
| आपातकालीन-बंद चैनल | 2 |
| अनुमेय स्विच चैनल | 2 |
| चरण चैनल | 4-कोर कनेक्शन के साथ 3 चरण |
| अधिकतम बिजली की खपत | 6 W |
| वर्तमान खपत | 250 एमए |
| अधिकतम स्कैनिंग आवृत्ति | 2 kHz |
| ऑपरेटिंग तापमान | 0 से 45°C |
| भंडारण तापमान | -20 से +60°C |
| परिचालन आर्द्रता | 25°C पर 5 से 80% |
| आयाम (एच × डब्ल्यू × डी) | 110 × 114 × 250 मिमी |
6FX2007-1AE14 सबसे उपयुक्त हैSINUMERIK-नियंत्रित मशीन टूल्स और सीएनसी सिस्टमजहां ऑपरेटरों या तकनीशियनों को मशीन के निकट सेटअप, जॉगिंग और रखरखाव से संबंधित हस्तक्षेप के लिए मोबाइल एक्सेस की आवश्यकता होती है।
शामिल करनाआपातकालीन-स्टॉप चैनलऔरअनुमेय स्विच चैनलकेवल निष्क्रिय प्रदर्शन उपयोग के बजाय ऑपरेटर के निकट मशीन हैंडलिंग में इसकी भूमिका को मजबूत करता है।
आवेदन का यह दृष्टिकोण प्रकाशित उत्पाद विवरण से सीधे निकला है।
इसके केबल की लंबाई और पर्यावरण संबंधी आंकड़े इसे वास्तविक मशीन सेवा में भी व्यावहारिक बनाते हैं।10 मीटर का केबल,ऑपरेटिंग तापमान 0 से 45°C,-20 से +60°C तक भंडारण तापमान,5 से 80% ऑपरेटिंग आर्द्रता 25°C पर, और2 kHz अधिकतम स्कैनिंग आवृत्ति.
ये मान विशेष रूप से प्रासंगिक हैं जब पेंडेंट का उपयोग मशीन हॉल में किया जाता है जहां ऑपरेटर हार्डवेयर को काम के लिफाफे के आसपास बार-बार उपयोग के दौरान विश्वसनीय रहना चाहिए।
प्रतिस्थापन कार्य के लिए, इस मॉडल के साथ मेल खाना चाहिएनियंत्रण परिवार, केबल प्रकार, ऑपरेटर-सुरक्षा चैनल लेआउट और मशीन-साइड इंटरफ़ेस अपेक्षाएं, न कि केवल हाथ में लिए हुए शरीर की उपस्थिति से।
व्यावहारिक सीएनसी सेवा में, लटकन ऑपरेटिंग अवधारणा का हिस्सा है, इसलिए इसकी वायरिंग, सुरक्षा कार्यों और कनेक्शन संरचना को स्थापित SINUMERIK वातावरण के साथ संरेखित करने की आवश्यकता है।
यह अनुशंसा उत्पाद की प्रकाशित FM- NC/840D/810D संगतता और चैनल कॉन्फ़िगरेशन पर आधारित है।
प्रश्न 1: 6FX2007-1AE14 किस प्रकार का उपकरण है?
यह एकSINUMERIK हैंडहेल्ड यूनिटसीएनसी प्रणालियों पर स्थानीय मशीन बातचीत के लिए इस्तेमाल किया, न कि सिर्फ एक सामान्य एचएमआई स्क्रीन या कीबोर्ड.
इसके प्रकाशित विन्यास में सुरक्षा और अनुमेय चैनल शामिल हैं, जो इसे मशीन-साइड ऑपरेटर हार्डवेयर श्रेणी में मजबूती से रखता है।
Q2: यह किस अनुप्रयोग के लिए सबसे उपयुक्त है?
यह फिट बैठता हैSINUMERIK नियंत्रित सीएनसी मशीनेंजहां स्थापना, जॉगिंग या रखरखाव कार्य केवल एक स्थिर पैनल पर निर्भर करने के बजाय मशीन के पास ऑपरेटर द्वारा आयोजित इकाई से लाभान्वित होते हैं।
यह उपकरण की हैंडहेल्ड भूमिका और प्रकाशित नियंत्रण-परिवार संगतता पर आधारित एक इंजीनियरिंग निष्कर्ष है।
प्रश्न 3: आपातकालीन रोक और अनुमेय चैनल क्यों मायने रखते हैं?
क्योंकि वे दिखाते हैं कि इकाई मशीन बातचीत और सुरक्षा कार्यप्रवाह का हिस्सा है, न कि केवल एक प्रदर्शन सहायक उपकरण।
व्यावहारिक उपयोग में, ये चैनल स्थापना और सेवा कार्यों के दौरान नियंत्रित ऑपरेटर हस्तक्षेप का समर्थन करने में मदद करते हैं।
यह उत्पाद के प्रकाशित चैनल विवरण के आधार पर एक इंजीनियरिंग निष्कर्ष है।
प्रश्न 4: एक हैंडहेल्ड यूनिट पर सटीक मॉडल मिलान क्यों महत्वपूर्ण है?
क्योंकि केबल का प्रकार, इंटरफ़ेस संरचना और मशीन के ऑपरेटर की अवधारणा सभी इस बात को प्रभावित करती है कि क्या इकाई स्थापना के बाद ठीक से काम करेगी।
यहां तक कि दृश्य रूप से समान लटकन एक ही सुरक्षा और नियंत्रण-चैनल व्यवहार को संरक्षित नहीं कर सकते हैं।
यह मॉडल के विशिष्ट चैनल और केबल कॉन्फ़िगरेशन पर आधारित एक इंजीनियरिंग निष्कर्ष है।
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित भाग संख्या, नियंत्रण परिवार, केबल की लंबाई, आवश्यक सुरक्षा/अनुमेय चैनल लेआउट और मशीन की मौजूदा हैंडहेल्ड कनेक्शन व्यवस्था की जाँच करें।
वे चेक आमतौर पर सीएनसी लटकन पर उपस्थिति से अधिक मायने रखते हैं।
