| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | Huade |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | VT-3000BS30 |
दHuade VT-3000BS30यह एक प्लग-इन एनालॉग प्रोपोरशनल वाल्व एम्पलीफायर कार्ड है, जिसे बीजिंग हुआडे हाइड्रोलिक इंडस्ट्री ग्रुप द्वारा निर्मित किया गया है, जो चीन के प्रमुख राज्य के स्वामित्व वाले हाइड्रोलिक घटक निर्माताओं में से एक है।एक उत्पाद पोर्टफोलियो के साथ आनुपातिक वाल्व को कवर, हाइड्रोलिक पंप, मोटर और नियंत्रण इलेक्ट्रॉनिक्स।
VT-3000BS30 एक बाहरी नियंत्रण प्रणाली (PLC, CNC,या प्रक्रिया नियंत्रक) और Huade के WRZ प्रकार के आनुपातिक दिशा वाल्व और DBEP6/3DREP6 आनुपातिक दबाव वाल्व.
बीजिंग हुआडे के उत्पाद विकास ने अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त आनुपातिक वाल्व मानकों के साथ तकनीकी संरेखण बनाए रखा है।
वीटी-3000 एम्पलीफायर श्रृंखला स्थापित रेक्सरोथ वीटी-3000 मानक के साथ कार्यात्मक वास्तुकला और नामकरण सम्मेलन साझा करती है,जो WRZ प्रकार के आनुपातिक हाइड्रोलिक सर्किटों का उपयोग करने वाली मशीनों के व्यापक बाजार में संगतता सुनिश्चित करने के लिए सिद्ध डिजाइन सिद्धांतों को अपनाने की Huade की इंजीनियरिंग पद्धति को दर्शाता है.
व्यवहार में VT-3000BS30 न केवल Huade की अपनी आनुपातिक वाल्व रेंज के साथ पूरी तरह संगत है,लेकिन रेक्सरोथ डब्ल्यूआरजेड दिशा वाल्व (कंपोनेंट सीरीज 6X तक) और डीबीईपी 6/3डीआरईपी 6 दबाव वाल्व के साथ भी .
आनुपातिक हाइड्रोलिक सर्किट में, एम्पलीफायर कार्ड वह घटक है जो आनुपातिक नियंत्रण संभव बनाता है।
एक आनुपातिक सोलेनोइड कॉइल को वाल्व स्पूल को आनुपातिक रूप से स्थिति में लाने के लिए पर्याप्त बल लगाने के लिए कई सौ मिलीएम्पर की सीमा में धाराओं की आवश्यकता होती है।
इसके विपरीत, पीएलसी या नियंत्रक आउटपुट, आम तौर पर केवल एक कमजोर 010V या ±10V एनालॉग सिग्नल प्रदान करता है, जो सीधे सोलेनोइड को चलाने के लिए पर्याप्त वर्तमान के पास नहीं है।
VT-3000BS30 कमजोर नियंत्रण संकेत प्राप्त करता है, अपने रैंप और कदम समारोह सर्किट के माध्यम से इसे संसाधित करता है और सही आकार,दो पीडब्ल्यूएम आउटपुट चरणों के माध्यम से सोलेनोइड कॉइल्स के लिए सटीक रूप से विनियमित करंट.
Huade का VT-3000BS30 व्यापक रूप से चीनी औद्योगिक मशीनरी में पाया जाता है ¥ धातु उपकरण, मशीन उपकरण, प्रेस लाइन, खनन मशीनरी, इंजीनियरिंग उपकरण,और हाइड्रोलिक बिजली इकाइयों उद्योगों में जहां Huade के आनुपातिक वाल्व रेंज निर्दिष्ट किया गया है.
घरेलू बाजार में हुआडे की मजबूत स्थिति और धातु, रक्षा और भारी उद्योग में चीनी राज्य के स्वामित्व वाले उद्यमों की आपूर्ति के अपने लंबे इतिहास को देखते हुए,VT-3000BS30 पूरे चीन में Huade से लैस हाइड्रोलिक सिस्टम चलाने वाली सुविधाओं के लिए और उन बाजारों में जहां चीनी हाइड्रोलिक उपकरण तैनात हैं, एक मानक रखरखाव वस्तु बन गया है.
| पैरामीटर | मूल्य |
|---|---|
| निर्माता | बीजिंग हुआडे हाइड्रोलिक इंडस्ट्री ग्रुप |
| ऑपरेटिंग वोल्टेज | 24 वीडीसी (+60% / -5%) |
| ऑपरेटिंग रेंज | 22V से 39V तक |
| प्रारूप | 32-पिन यूरो कार्ड (100×160 मिमी) |
| सामने का पैनल | 40×128.4 मिमी |
| आउटपुट | दो पीडब्ल्यूएम पल्सड करंट चरण |
| न्यूनतम आउटपुट करंट | 20mA |
| पल्स आवृत्ति (डिथर) | १६०-१८० हर्ट्ज |
| रैंप समय | समायोज्य (1s या 5s J5/J6 जंपर के माध्यम से) |
| ऑपरेटिंग तापमान | 0 से +50°C |
| भंडारण तापमान | -25 से +85°C |
| फ्यूज | 5×20 मिमी, 2.5A धीमी गति से |
| प्राथमिक संगत वाल्व | Huade 4WRZ10/16/25/32 (दिशात्मक), DBEP6, 3DREP6 (दबाव) |
| क्रॉस संगत | रेक्स्रोथ WRZ ≤ श्रृंखला 6X, DBEP6/3DREP6 श्रृंखला 1X |
| कमांड इनपुट | 4 × पोटेंशियोमीटर-सेट, रिले K1K4 चयन योग्य |
| वजन | ~0.15 किलो |
बीजिंग हुआडे हाइड्रोलिक इंडस्ट्री ग्रुप की स्थापना चीन की स्वतंत्र हाइड्रोलिक प्रौद्योगिकी क्षमता के विकास के हिस्से के रूप में की गई थी।और देश के सबसे बड़े समर्पित हाइड्रोलिक घटक निर्माताओं में से एक बन गया हैइसकी मुख्य उत्पाद लाइनें हैं हाइड्रोलिक नियंत्रण वाल्व (दिशात्मक, दबाव, प्रवाह), अक्षीय पिस्टन पंप और मोटर,और आनुपातिक नियंत्रण इलेक्ट्रॉनिक्स ️ औद्योगिक हाइड्रोलिक सिस्टम आवश्यकताओं की पूरी श्रृंखला को कवर करते हैंहुएडे के उत्पादों का उपयोग धातु विज्ञान, मशीन टूल्स, सैन्य/रक्षा उपकरण, जहाज निर्माण, रासायनिक प्रसंस्करण, एयरोस्पेस, इंजीनियरिंग मशीनरी,और चीन भर में और अंतरराष्ट्रीय स्तर पर निर्माण उपकरण.
VT-3000 एम्पलीफायर श्रृंखला Huade के आनुपातिक वाल्व नियंत्रण इलेक्ट्रॉनिक्स पोर्टफोलियो के भीतर स्थित है, जिसे कंपनी के WRZ आनुपातिक दिशात्मक वाल्व परिवार के साथ सीधे संयोजन में काम करने के लिए डिज़ाइन किया गया है।
VT-3000BS30 विशेष रूप से बड़े WRZ वाल्व आकारों (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32) की सेवा करता हैचार-तरफा आनुपातिक दिशात्मक वाल्व जहां नियंत्रण इलेक्ट्रॉनिक्स को विद्युत स्थिति प्रतिक्रिया के बिना द्विदिशात्मक रोल पोजिशनिंग के लिए दो सोलेनोइड कॉइल को चलाना चाहिए.
आनुपातिक वाल्व की स्पूल की स्थिति उसके दो सोलेनोइड कॉइल्स से निकली चुंबकीय शक्ति से निर्धारित होती है। कॉइल ए स्पूल को एक दिशा में चलाता है; कॉइल बी इसे दूसरी दिशा में चलाता है।संतुलन में (शून्य आदेश), दोनों कोइलें न्यूनतम धारा पर हैं (केवल डैदर) और स्प्रिंग बल द्वारा स्पूल केंद्र। एक सकारात्मक कमांड कमांड परिमाण के अनुपात में एक धारा के लिए कोइल ए को सक्रिय करता है;एक नकारात्मक आदेश कॉइल बी सक्रिय करता है.
VT-3000BS30 इस रूपांतरण को कई चरणों में करता है। इनपुट कमांड सिग्नल (पीएलसी एनालॉग आउटपुट, ऑपरेटर पोटेंशियोमीटर, या पूर्व निर्धारित संदर्भ से) योगकर्ता को खिलाया जाता है,जो इसे किसी भी सक्रिय पूर्व निर्धारित कमांड मान के साथ जोड़ता है R1 R4. रैंप जनरेटर तब संकलित संकेत में किसी भी कदम परिवर्तन को चिकना करता है, एक आकस्मिक इनपुट कूद को कॉन्फ़िगर दर पर एक क्रमिक रैंप में परिवर्तित करता है।कदम समारोह जनरेटर एक आदेश सक्रिय है जब क्षण में एक संक्षिप्त वर्तमान बढ़ावा जोड़ता है, वाल्व स्पूल के स्थैतिक घर्षण पर काबू पाने के लिए तत्काल, बिना किसी हिचकिचाहट के साफ आंदोलन सुनिश्चित करने के लिए।
परिणामी संसाधित संकेत दो वर्तमान आउटपुट चरणों को खिलाता है, प्रत्येक 160-180 हर्ट्ज पर पीडब्ल्यूएम स्विचिंग के माध्यम से एक सोलेनोइड कॉइल चलाता है।
उच्च आवृत्ति स्विचिंग करंट लहर (डिथर) स्पूल को निरंतर माइक्रो-मोशन में रखता है, इसे किसी भी स्थिति में चिपकने से रोकता है और चिकनी सुनिश्चित करता है,वाल्व की पूरी यात्रा रेंज में दोहराने योग्य पोजिशनिंग.
मशीन एकीकरण के लिए VT-3000BS30 की सबसे व्यावहारिक विशेषताओं में से एक इसकी चार पूर्व निर्धारित कमांड मान वास्तुकला है।पॉटेंशियोमीटर R1 से R4 प्रत्येक एक स्वतंत्र कमांड मान ️ एक विशिष्ट स्पूल स्थिति को परिभाषित करते हैं, प्रवाह दर, या दबाव स्तर एक पूर्वनिर्धारित मशीन की स्थिति के अनुरूप। मशीन के पीएलसी इन चार पूर्व निर्धारित मूल्यों के बीच चयन करता है संबंधित रिले संपर्क (K1 ¢ K4) को बंद करके।

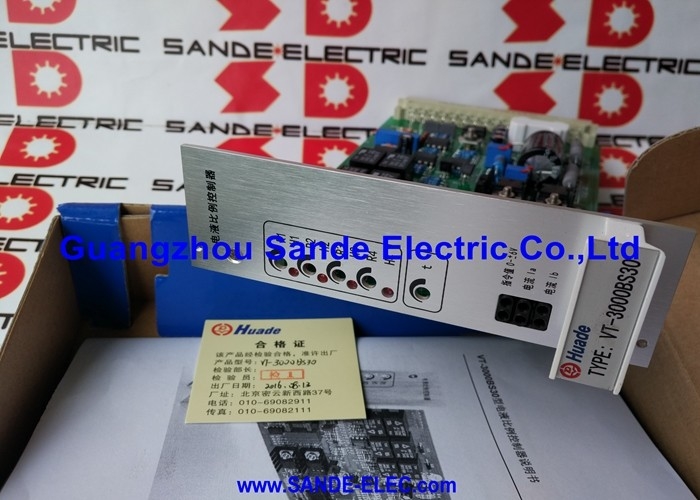

सामने के पैनल पर एलईडी संकेतक H1H4 यह पुष्टि करते हैं कि कौन सा कमांड मान वर्तमान में सक्रिय है।
यह आर्किटेक्चर विशेष रूप से अलग-अलग ऑपरेटिंग मोड वाली मशीनों के लिए उपयुक्त हैः प्रेस मशीनें जो तेजी से दृष्टिकोण, दबाने की शक्ति, दबाव रखने और वापस लेने के बीच संक्रमण करती हैं;परिभाषित क्लैंप और अनक्लैप स्थितियों के साथ मशीन टूल्स हाइड्रोलिक क्लैंपिंग सिस्टमया अलग-अलग धीमी और तेज गति वाले सामग्री हैंडलिंग उपकरण।
इन अनुप्रयोगों में, चार पूर्व-सेट कमांड मान एक वास्तविक चर एनालॉग संदर्भ संकेत की आवश्यकता को समाप्त करते हैं, पीएलसी बस संपर्क आउटपुट द्वारा उपयुक्त पूर्व-सेट का चयन करता है।
रिले K5 एक रैंप बायपास इनपुट प्रदान करता है। जब K5 बंद होता है, रैंप जनरेटर अक्षम हो जाता है और कमांड परिवर्तन तत्काल आउटपुट संक्रमण पैदा करते हैं।
इसका उपयोग तब किया जाता है जब पहले से ही रैंप किए गए ऑपरेटिंग स्टेटस के बीच वाल्व की त्वरित प्रतिक्रिया की आवश्यकता होती है, उदाहरण के लिए, आपातकालीन स्टॉप जहां धीरे-धीरे मंदी वाल्व की तत्काल प्रतिक्रिया से कम महत्वपूर्ण है।
VT-3000BS30 को एक मानक यूरो कार्ड धारक (Huade VT 3002-2X/32 एकल कार्ड धारक या समकक्ष) में लगाया जाता है। 32-पिन DIN 41612 कनेक्टर सभी सिग्नल और बिजली कनेक्शन प्रदान करता है।विश्वसनीय संचालन के लिए मुख्य स्थापना नियम:
सम्मिलन/निष्कासन से पहले बिजली बंद करना।कार्ड को कभी भी पावर लगाए हुए कार्ड धारक में नहीं डाला जाना चाहिए और न ही उससे निकाला जाना चाहिए।
जब आउटपुट अचानक बाधित हो जाता है तो सोलेनोइड कॉइल का इंडक्टेंस एक बैक-ईएमएफ स्पाइक उत्पन्न करता है, यदि आउटपुट हॉट-स्वैप के दौरान चालू है तो कार्ड के आउटपुट ट्रांजिस्टर को नुकसान पहुंचाने के लिए पर्याप्त है।
सिग्नल और पावर केबल को अलग करना।कमांड इनपुट सिग्नल केबल (आमतौर पर पीएलसी से 010V या ±10V) को सोलेनोइड पावर वायरिंग से अलग-अलग रूट किया जाना चाहिए।
एक ही नलिका में चल रहे सिग्नल और सोलेनोइड केबलों से सोलेनोइड स्विचिंग धाराओं से हस्तक्षेप कमांड सिग्नल पथ में होता है, जिससे अस्थिर या दोलन वाल्व व्यवहार होता है।
K1K4 के लिए सोने के संपर्क रिले।रिले संपर्क जो कमांड मानों का चयन करते हैं, मिलीएम्पियर स्तर के सिग्नल धाराओं को स्विच करते हैं। मानक चांदी-संपर्क रिले इन कम धाराओं पर समय के साथ संपर्क प्रतिरोध विकसित करते हैं।
स्वर्ण-लेपित संपर्क स्थिर, लगभग शून्य संपर्क प्रतिरोध बनाए रखते हैं, जो सिस्टम के सेवा जीवन के दौरान विश्वसनीय कमांड मूल्य चयन सुनिश्चित करते हैं।
केवल धीमी गति से चलने वाले फ्यूज।5×20 मिमी, 2.5 ए फ्यूज धीमी गति से चलने वाला होना चाहिए। एक ही रेटेड करंट पर तेज गति से चलने वाला फ्यूज सोलेनोइड्स को पहली बार एनर्जी देने पर इनरुश करंट पर ट्रिप कर देगा, जिससे परेशानियों का कारण बनता है।हमेशा निर्दिष्ट प्रकार के साथ बदलें.
Q1: VT-3000BS30 एक Huade उत्पाद है, लेकिन यह कभी-कभी रेक्सरोथ क्रॉस-रेफरेंस के साथ सूचीबद्ध है। क्या यह सीधे रेक्सरोथ VT-3000 एम्पलीफायर कार्ड को बदल सकता है?
वाल्व संगतता के लिएः हाँ।
VT-3000BS30 Rexroth WRZ आनुपातिक दिशा वाल्व (सीरीज 6X तक) और Rexroth DBEP6/3DREP6 दबाव वाल्व को Rexroth VT-3000 कार्ड के समान कार्यात्मक परिणाम के साथ संचालित कर सकता है,क्योंकि सोलेनोइड विद्युत इंटरफेस और संचालन सिद्धांत एक ही हैं.
कार्ड धारक और सर्किट इंटरफेस के लिएः 32-पिन यूरो कार्ड प्रारूप और पिन असाइनमेंट एक ही मानक का पालन करते हैं, जिससे अधिकांश प्रतिष्ठानों में भौतिक प्रतिस्थापन सरल हो जाता है।Huade VT-3000BS30 इकाइयों व्यापक रूप से मूल वाल्व ब्रांड की परवाह किए बिना मौजूदा मशीनों में VT-3000 कार्ड के लिए प्रतिस्थापन भागों के रूप में इस्तेमाल कर रहे हैं, और यह प्रथा चीनी औद्योगिक रखरखाव बाजार में अच्छी तरह से स्थापित है।
प्रश्न 2: कार्ड 5 सेकंड के रैंप समय के साथ आता है। इसे तेजी से मशीन चक्र के लिए कैसे समायोजित किया जाना चाहिए?
पीसीबी पर जंपर्स J5 और J6 दो कारखाना-चयन योग्य मूल्यों के बीच रैंप समय को स्विच करते हैं, आमतौर पर 1 सेकंड और 5 सेकंड।हमेशा पावर बंद कर दिया और धारक से कार्ड बाहर के साथ जंपर सेटिंग्स बदलें.
कुछ वेरिएंट 0.03 से 5 सेकंड के बीच निरंतर समायोज्य रैंप समय के लिए निर्दिष्ट कार्ड पिन से जुड़े एक बाहरी समय पॉटेंशियोमीटर का समर्थन करते हैं।BS30 संस्करण के लिए सटीक जंपर और पिन कॉन्फ़िगरेशन के लिए Huade के VT-3000 तकनीकी प्रलेखन का संदर्भ लें.
ध्यान दें कि तेज रैंप समय हाइड्रोलिक एक्ट्यूएटर में तेज त्वरण और मंदी का उत्पादन करता है,जो दबाव के शिखर को बढ़ा सकते हैं ️ यह सत्यापित करें कि हाइड्रोलिक सर्किट के राहत वाल्व और पाइप आकार दबाव वृद्धि की बढ़ी हुई दर को समायोजित कर सकते हैं.
Q3: H1H4 एलईडी क्या दर्शाते हैं, और उन्हें दोष निदान के लिए कैसे इस्तेमाल किया जाना चाहिए?
एलईडी H1 से H4 के माध्यम से रोशनी चार आदेश मूल्यों (R1 ¢ R4) में से कौन सा वर्तमान में K1 ¢ K4 रिले इनपुट के माध्यम से चयनित है दिखाने के लिए। सामान्य संचालन के दौरान,एक समय में एक ही एलईडी जलाया जाना चाहिए, सक्रिय मशीन की स्थिति के अनुरूप है।
यदि कोई एलईडी चालू नहीं है, तो कोई कमांड मान चयनित नहीं किया जाता है और आउटपुट शून्य पर होता है (स्पूल केंद्रित, कोई प्रवाह नहीं) ।
यदि कई एलईडी एक साथ चालू हैं, तो कई रिले संपर्क बंद हो जाते हैं और संबंधित कमांड मानों को जोड़ दिया जाता है यह आमतौर पर अनचाहा होता है और गलत वाल्व स्थिति का उत्पादन करता है।
एक प्रज्वलित दोष अलार्म एलईडी (एच 1 एच 4 से अलग) से संकेत मिलता है कि कार्ड ने आंतरिक दोष की स्थिति का पता लगाया है और आउटपुट अक्षम कर दिया गया है।
Q4: कार्ड में एक चरण समारोह जनरेटर शामिल है. किन परिस्थितियों में इसे समायोजित या निष्क्रिय किया जाना चाहिए?
स्टेप फंक्शन जनरेटर एक कमांड वैल्यू को पहली बार चुनने पर एक संक्षिप्त वर्तमान ओवरशोट प्रदान करता है, जो वाल्व स्पूल को स्थिर घर्षण को दूर करने और मृत क्षेत्र के माध्यम से साफ-सुथरा स्थानांतरित करने में मदद करता है।अधिकांश मानक अनुप्रयोगों में, कारखाने की सेटिंग को समायोजित करने की आवश्यकता नहीं होनी चाहिए।
यदि इस समय मशीन में दबाव में संक्षिप्त वृद्धि या वेग में वृद्धि होती है तो एक वाल्व कमांड लागू किया जाता है, जिससे संकेत मिलता है कि चरण कार्य बहुत आक्रामक है, चरण आयाम कम किया जा सकता है।
यदि मशीन में कमांड ट्रांजिशन पर हिचकिचाहट या मृत क्षेत्र दिखाई देता है तो पर्याप्त कदम फ़ंक्शन का सुझाव देता है तो आयाम बढ़ाया जा सकता है।
चरण कार्य को केवल तभी अक्षम करें जब हाइड्रोलिक सर्किट किसी भी क्षणिक वर्तमान ओवरसोच के लिए विशेष रूप से संवेदनशील हो, जैसे कि बहुत कम दबाव वाले सटीक सर्किट।
Q5: Huade के VT-3000BS30 का उपयोग Huade के WRZ वाल्व के लिए किया जाता है। यह Huade VT-3000 परिवार में भी VT-3013BS30 और VT-3014BS30 से आवेदन में कैसे भिन्न होता है?
Huade की VT-3000 एम्पलीफायर रेंज के भीतर, विभिन्न प्रत्यय वेरिएंट उत्पाद लाइन में विभिन्न वाल्व प्रकारों की सेवा करते हैं।
VT-3000BS30 को बड़े पायलट-संचालित WRZ आनुपातिक दिशात्मक वाल्वों (4WRZ10 से 4WRZ32) और DBEP6/3DREP6 दबाव वाल्वों के लिए डिज़ाइन किया गया है।
VT-3013BS30 और VT-3014BS30 सीधे संचालित 4WRA6 और 4WRA10 आनुपातिक दिशात्मक वाल्वों के लिए कॉन्फ़िगर किए गए हैं, जो छोटे हैं,डायरेक्ट-ड्राइव वाल्व जिनकी सोलेनोइड करंट आवश्यकताएं और गतिशील विशेषताएं पायलट संचालित WRZ रेंज से भिन्न हैं.
वैल्व के प्रकार और इसके सोलेनोइड विनिर्देशों को हमेशा प्रतिस्थापन से पहले एम्पलीफायर वेरिएंट के साथ सत्यापित करें।किसी दिए गए वाल्व प्रकार के लिए गलत VT-3000 संस्करण का उपयोग करने से गलत वर्तमान स्तर और संभावित रूप से अस्थिर या प्रतिक्रिया न करने वाले वाल्व व्यवहार का परिणाम होगा.
