| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Minebea |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 1608KL-05W-B59 |

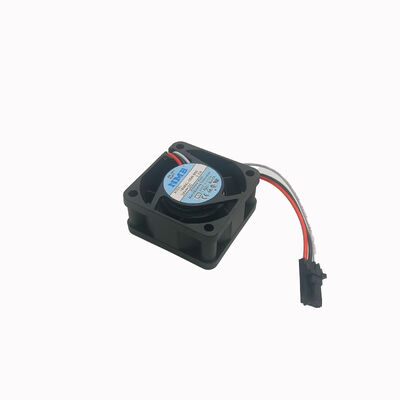

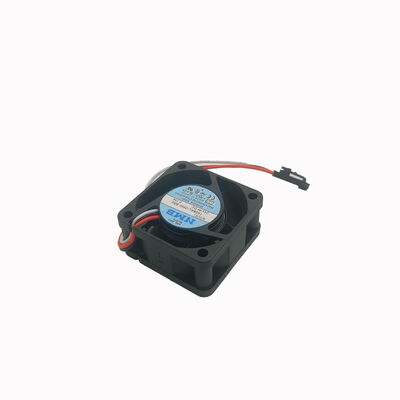

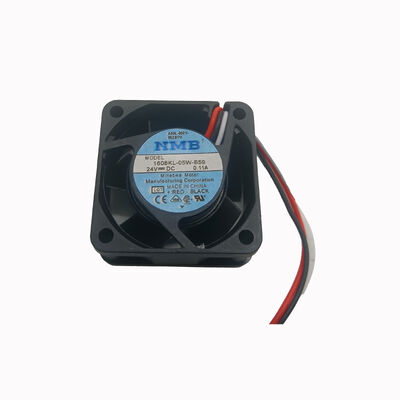

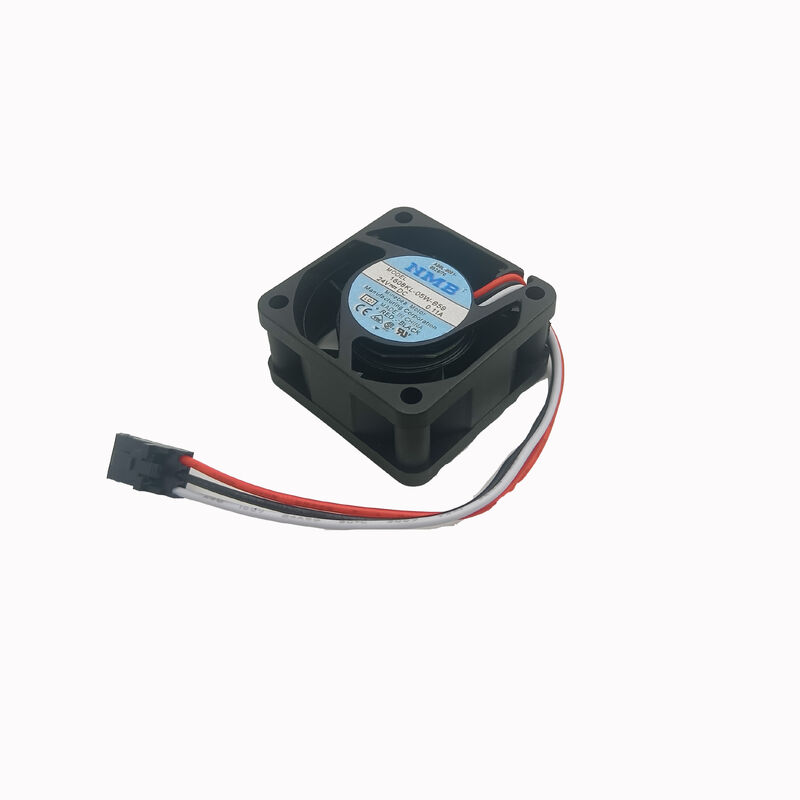

1608KL-05W-B59 4020 (40 मिमी व्यास, 20 मिमी गहराई) माउंटिंग स्थिति के लिए एनएमबी का 40×40×20 मिमी डीसी अक्षीय प्रशंसक है।और छोटे इलेक्ट्रॉनिक्स कोष्ठक शीतलन अनुप्रयोगों24V पर और 3-वायर लॉक रोटर सेंसर आउटपुट के साथ, इस प्रशंसक को विशेष रूप से FANUC सीएनसी प्रणाली शीतलन प्रशंसक के रूप में पहचाना जाता है, जो FANUC असेंबली नंबर A90L-0001-0528 का क्रॉस-रेफरेंस है।
40 मिमी के फॉर्म फैक्टर से यह प्रशंसक बड़े ड्राइव कैबिनेट के संदर्भ में अदृश्य हो जाता है यह अलग-अलग मॉड्यूल, डिस्प्ले असेंबली,और पूरे कैबिनेट को वेंटिलेट करने के बजाय निकट दूरी पर पीसीबी को नियंत्रित करें.
| पैरामीटर | मूल्य |
|---|---|
| आयाम | 40×40×20 मिमी |
| वोल्टेज | 24 वी डीसी |
| ऑपरेटिंग रेंज | 20V ∙ 25.2V |
| वर्तमान | 0.08A ️ 0.11A |
| वायु प्रवाह | 9.5 CFM तक |
| स्थिर दबाव | 42.2 Pa |
| शोर | ≤33 dB ((A) |
| असर | गेंद असर |
| जीवनकाल L10 | 50,000 घंटे @ 25°C |
| तार | 3 |
| FANUC रेफ। | A90L-0001-0528 |
तीसरा तार फैनूक सीएनसी प्रणाली के एकीकरण के लिए एक महत्वपूर्ण विशेषता के रूप में लॉक रोटर सेंसर सिग्नल प्रदान करता हैः
FANUC सीएनसी प्रशंसक अलार्मःFANUC 30i, 31i, और 32i श्रृंखला के सीएनसी नियंत्रण 1608KL-05W-B59 जैसे शीतलन प्रशंसकों के तीसरे तार पर प्रशंसक गति आउटपुट की निगरानी करते हैं।जब प्रशंसक की गति सीमा से नीचे गिर जाती है यह असर की विफलता या प्रशंसक के अवरुद्ध होने का संकेत देता है सीएनसी एक प्रशंसक गलती अलार्म उत्पन्न करता हैयह प्रारंभिक चेतावनी ऑपरेटर को गर्मी से संबंधित नियंत्रण बोर्ड क्षति होने से पहले रखरखाव का समय निर्धारित करने की अनुमति देती है।
लॉक रोटर सुरक्षाःयदि पंखा पूरी तरह से ठप है (अवरुद्ध ब्लेड या पकड़ा हुआ असर), तो लॉक रोटर आउटपुट शून्य गति संकेत देता है।अधिकांश सीएनसी सिस्टम थर्मल सुरक्षा के ट्रिगर होने की प्रतीक्षा करने के बजाय तत्काल अलार्म के साथ प्रतिक्रिया करते हैं.
FANUC सीएनसी नियंत्रण कक्ष शीतलनःFANUC 30i/31i/32i सीरीज के नियंत्रण डिस्प्ले संयोजनों और एलसीडी पैनल शीतलन पदों में 40 मिमी के प्रशंसक।
सीएनसी मशीन उपकरण नियंत्रण मॉड्यूल शीतलनःFANUC सीएनसी नियंत्रण कैबिनेट के भीतर व्यक्तिगत पीसीबी, अक्ष नियंत्रण कार्ड और सर्वो इंटरफ़ेस बोर्डों के लिए लक्षित शीतलन।
औद्योगिक इलेक्ट्रॉनिक्स पीसीबी शीतलन:औद्योगिक स्वचालन नियंत्रकों, ड्राइव इंटरफ़ेस बोर्डों और कॉम्पैक्ट नियंत्रण इलेक्ट्रॉनिक्स में सामान्य 24 वी डीसी 40 मिमी प्रशंसक अनुप्रयोग।
Q1: FANUC के कौन से मॉडल 1608KL-05W-B59 (A90L-0001-0528) का उपयोग करते हैं?
1608KL-05W-B59 FANUC श्रृंखला 30i, 31i के लिए पुष्टि की है,और 32i सीएनसी कंट्रोल कॉन्फ़िगरेशन ️ विशेष रूप से एलसीडी-प्रकार के कंट्रोल यूनिट और स्टैंडअलोन सीएनसी कंट्रोल एसेम्ब्ली के लिए (A02B-0303-C103 और संबंधित एसेम्ब्ली नंबर)इन सीएनसी श्रृंखलाओं का उपयोग करके उन्नत सीएनसी विन्यासों में भी उपयोग किया जाता है जिसमें 5-अक्ष मशीनिंग केंद्र, मिल-टर्न सिस्टम और पीस मशीन नियंत्रण शामिल हैं।
प्रश्न 2: फैन अलार्म कोड क्या है जो एक फेल 1608KL-05W-B59 FANUC नियंत्रण में उत्पन्न करता है?
फैन मॉनिटरिंग के साथ FANUC सीएनसी कंट्रोल अलार्म DS0300 (कूलिंग फैन बंद) या समकक्ष सिस्टम अलार्म कोड उत्पन्न करते हैं जब 3-वायर फैन स्पीड सिग्नल शून्य आरपीएम इंगित करता है।यह अलार्म एक पीले चेतावनी के रूप में दिखाई देता है या प्रणाली विन्यास के आधार पर धुरी संचालन बंद कर देता है. 30i/31i/32i श्रृंखला के नियंत्रण में FANUC DS0300 अलार्म सीधे शीतलन पंखे पर इंगित करता है
Q3: क्या प्रत्यय के बिना 1608KL-05W-B59-L00 और 1608KL-05W-B59 के बीच अंतर है?
एनएमबी के नामकरण प्रणाली में -L00 प्रत्यय मानक लीड तार की लंबाई की पहचान करता है। L00 आमतौर पर एक मानक (बिना प्रत्यय) लीड लंबाई को इंगित करता है। इस प्रशंसक के कई वर्तमान संशोधन मौजूद हैं (0.08A और 0.आदेश देने से पहले,FANUC प्रणाली के सेवा प्रलेखन से अपेक्षित वर्तमान संशोधन की पुष्टि करें या उपलब्ध संस्करणों के साथ मूल प्रशंसक लेबल के वर्तमान विनिर्देश की तुलना करें.
Q4: क्या 1608KL-05W-B59 को किसी भी ओरिएंटेशन में स्थापित किया जा सकता है?
हां ️ गेंद असर प्रशंसक सभी माउंटिंग अभिविन्यासों (क्षैतिज, ऊर्ध्वाधर, उल्टा) में विश्वसनीय रूप से काम करते हैं। एनएमबी के गेंद असर निर्माण किसी भी अभिविन्यास में स्नेहन बनाए रखता है।FANUC नियंत्रण कक्षों में, पंखे को विशिष्ट नियंत्रण विन्यास के आधार पर विभिन्न अभिविन्यासों में लगाया जा सकता है
