एक नया Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120∙ अलग प्रकार की एमडीआई इकाई ∙ सीएनसी लेथ / क्षैतिज लेआउट / अंग्रेजी / छोटे कुंजी प्रारूप

भाग संख्याःA02B-0281-C120

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:एमडीआई इकाई ∙ अलग प्रकार (अकेला)

श्रृंखला:A02B-0281

FANUC स्टैंड-अलोन सीएनसी नियंत्रणों के लिए ऑपरेटर इनपुट परत

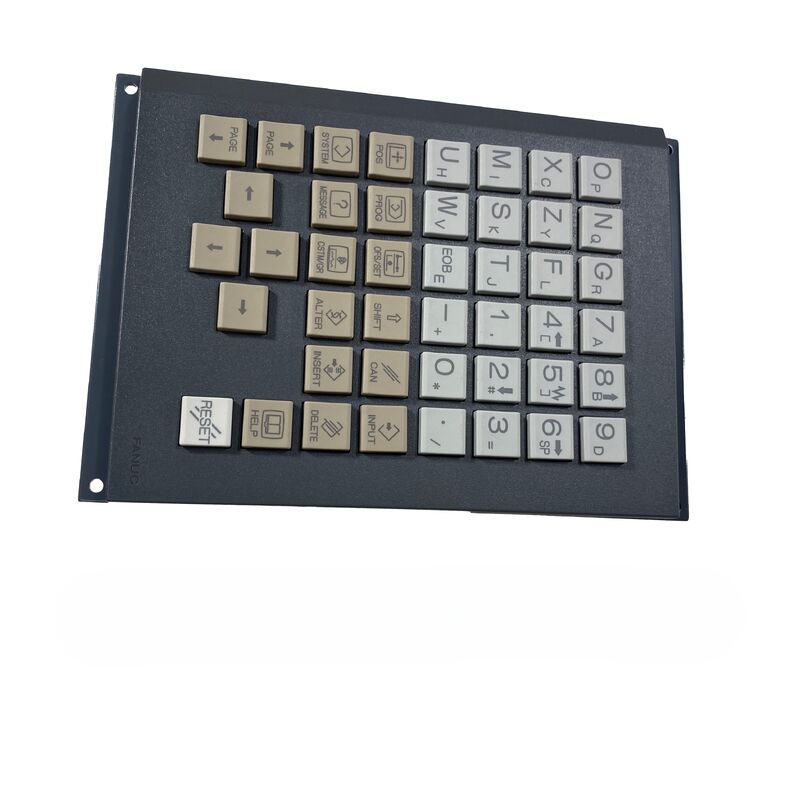

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, मापदंडों को संशोधित, जॉग अक्ष, और मशीन कार्यों का प्रबंधन।

FANUC i-सीरीज के सीएनसी नियंत्रण दो भौतिक विन्यासों में विभाजित हैंः एलसीडी-माउंटेड प्रकार, जहां डिस्प्ले और एमडीआई एक इकाई में संयुक्त होते हैं, और स्टैंड-अलोन प्रकार,जहां सीएनसी डिस्प्ले एक अलग इकाई है और एमडीआई एक अलग कीबोर्ड है. A02B-0281-C120 एक स्वतंत्र MDI है जो मशीन पैनल पर ऑपरेटर ergonomics के लिए उपयुक्त स्थान पर स्थापित है, जो सीएनसी नियंत्रण इकाई में वापस कैब है।

"बदलाव क्षैतिज" पदनाम टर्न (बदलाव) मशीन टूल्स के लिए कीबोर्ड लेआउट अभिविन्यास को परिभाषित करता है।ऑपरेटर पैनल आम तौर पर ऑपरेटर के सामने काम के क्षेत्र के सामने क्षैतिज रूप से हैयह मशीनिंग सेंटर (एम-टाइप) एमडीआई वेरिएंट से अलग है जो अलग-अलग लेआउट कॉन्फ़िगरेशन का उपयोग करते हैं।

प्रमुख विनिर्देश

प्रत्यय रूप ️ आदेश देने से पहले पुष्टि करें

A02B-0281-C120 कई प्रत्यय विन्यासों में मौजूद है जो सटीक कुंजी सेट निर्धारित करते हैंः

प्रत्यय यह निर्धारित करता है कि कौन सी कुंजी भौतिक रूप से मौजूद है और कीपैड पर लेबल है।आदेश देने से पहले अपने स्वयं के लेबल से स्थापित एमडीआई के प्रत्यय की पुष्टि करें एक गलत प्रत्यय यांत्रिक रूप से सीएनसी में फिट बैठता है लेकिन विभिन्न कुंजी लेबल और कार्य प्रस्तुत करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: अलग प्रकार के एमडीआई और एलसीडी-माउंटेड एमडीआई में क्या अंतर है?

एलसीडी-माउंटेड प्रकार आई-सीरीज सीएनसी पर, प्रदर्शन और एमडीआई कीपैड एक एकीकृत इकाई में संयुक्त हैं। एक स्टैंडअलोन प्रकार पर,डिस्प्ले और एमडीआई अलग-अलग होते हैं ️ एमडीआई (A02B-0281-C120) केबल द्वारा सीएनसी नियंत्रण इकाई से जुड़ता है और स्वतंत्र रूप से माउंट होता हैमशीन का मूल विन्यास निर्धारित करता है कि कौन सा प्रकार सही है; स्टैंडअलोन एमडीआई एलसीडी-माउंटेड प्रकार के एमडीआई की जगह नहीं ले सकता है, और इसके विपरीत।

Q2: क्या A02B-0281-C120 मशीनिंग केंद्रों के साथ-साथ टर्नों के साथ संगत है?

-C120 विशेष रूप से क्षैतिज लेआउट में सीएनसी टर्न (टर्निंग) के लिए कॉन्फ़िगर किया गया है। मशीनिंग सेंटर एमडीआई वेरिएंट A02B-0281 श्रृंखला के भीतर विभिन्न भाग संख्याओं का उपयोग करते हैं।एक मशीनिंग केंद्र पर एक घुमावदार प्रकार के एमडीआई को स्थापित करने से कुंजी-कार्यात्मक असंगति हो सकती हैआदेश देने से पहले मशीन के प्रकार की पुष्टि करें।

Q3: MDI कुंजी दबाए जाने पर कोई प्रतिक्रिया नहीं दिखाता है। गलती का निदान कैसे किया जाता है?

एमडीआई और सीएनसी नियंत्रण इकाई के बीच केबल कनेक्शन की जाँच करें ️ एक ढीला या क्षतिग्रस्त केबल एमडीआई विफलता का सबसे आम कारण है।क्षति के संकेतों के लिए इकाई के साथ शामिल A20B-1008-0510 कनेक्टर पीसीबी का निरीक्षण करेंयदि केबल और कनेक्टर की पुष्टि ठीक है, तो एमडीआई कीपैड को स्वयं बदलने की आवश्यकता है।

प्रश्न 4: क्या A02B-0281-C120 में कनेक्टर पीसीबी शामिल है?

हाँ. इकाई छोटे कनेक्टर पीसीबी (A20B-1008-0510) के साथ आपूर्ति की जाती है जो एमडीआई कीपैड और सीएनसी केबल के बीच इंटरफ़ेस को संभालती है.एक इस्तेमाल किया या अधिशेष इकाई का निरीक्षण करते समय कनेक्टर पीसीबी शामिल है और ठीक की पुष्टि करें.

Q5: कौन सी सीएनसी श्रृंखला A02B-0281-C120 के साथ संगत है?

A02B-0281 एमडीआई सीरीज को स्टैंडअलोन कॉन्फ़िगरेशन में FANUC आई-सीरीज सीएनसी नियंत्रण के लिए डिज़ाइन किया गया है ️ सीरीज 16i, 18i, 21i, 0i, और संबंधित आई-सीरीज मॉडल जो अलग एमडीआई आर्किटेक्चर का उपयोग करते हैं।संगतता विशिष्ट सीएनसी मॉडल और नियंत्रण कक्ष विन्यास पर निर्भर करता हैआदेश देने से पहले मशीन के FANUC सीएनसी मॉडल के नाम की पुष्टि करें।
