| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A81L-0001-0156 |
भाग संख्या: A81L-0001-0156
श्रृंखला: A81L-0001
प्रकार: 3-फेज एसी लाइन रिएक्टर
स्थिति: नया / अधिशेष / प्रयुक्त उपलब्ध

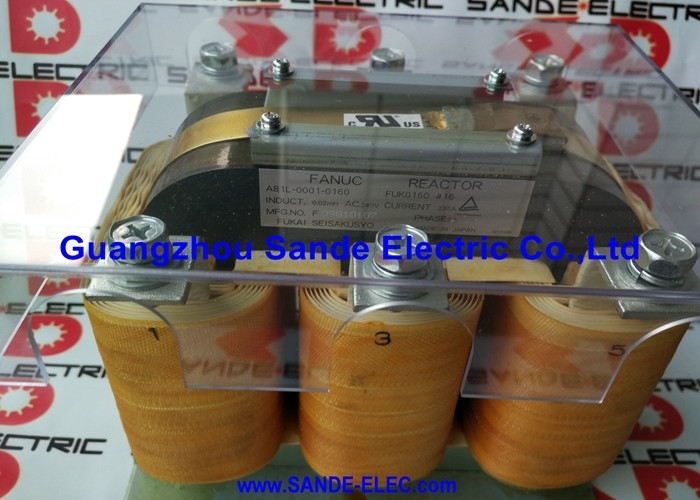

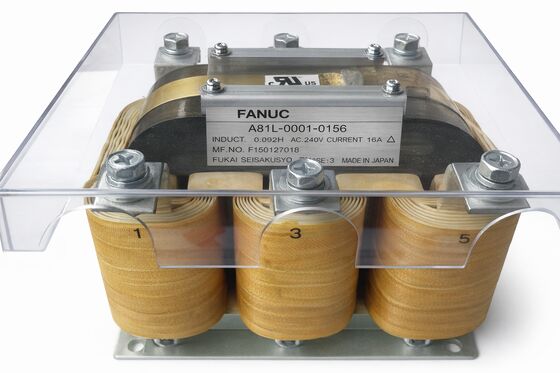

The Fanuc A81L-0001-0156 एक 3-फेज एसी लाइन रिएक्टर है जिसकी रेटिंग 62A है, जिसमें 0.14mH इंडक्शन और 264V AC रेटिंग है, जिसे Fanuc CNC सर्वो और स्पिंडल ड्राइव सिस्टम के भीतर उपयोग के लिए डिज़ाइन किया गया है। यह आने वाली मेन सप्लाई और ड्राइव सिस्टम के AC इनपुट टर्मिनलों के बीच स्थापित होता है, जो एक साथ तीनों फेजों में एक नियंत्रित प्रतिबाधा के रूप में कार्य करता है। वह स्थान — ठीक उसी बिंदु पर जहां कच्ची मेन पावर संवेदनशील ड्राइव इलेक्ट्रॉनिक्स से मिलती है — वहीं पर रिएक्टर कैबिनेट में अपना स्थान अर्जित करता है।
उच्च-करंट वाले A81L-0001-0157 (110A / 0.07mH) की तुलना में, A81L-0001-0156 कम करंट रेटिंग पर उच्च इंडक्शन मान के साथ स्थित है।
यह संयोजन इसके अनुप्रयोग की कहानी बताता है: यह छोटे Fanuc ड्राइव कॉन्फ़िगरेशन के लिए अभिप्रेत है जहां कुल कुल इनपुट करंट मध्यम है, और जहां अतिरिक्त इंडक्शन कम-इंडक्शन वाले विकल्पों की तुलना में अधिक संपूर्ण हार्मोनिक क्षीणन और इनरश लिमिटिंग प्रदान करता है।
एकल सर्वो एम्पलीफायर मॉड्यूल वाली मशीनों पर, एक कॉम्पैक्ट स्पिंडल ड्राइव, या सीमित-एक्सिस कॉन्फ़िगरेशन, 62A / 0.14mH विनिर्देश सही फिट है — कोई फॉलबैक नहीं, बल्कि ड्राइव सिस्टम की विद्युत आवश्यकताओं के लिए एक जानबूझकर मिलान।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A81L-0001-0156 |
| प्रकार | 3-फेज एसी लाइन रिएक्टर |
| रेटेड करंट | 62 A |
| इंडक्शन | 0.14 mH |
| रेटेड वोल्टेज | 264 V AC |
| फेज | 3-फेज |
| श्रृंखला | A81L-0001 |
| अनुप्रयोग | Fanuc CNC सर्वो / स्पिंडल ड्राइव सिस्टम |
लाइन रिएक्टरों में इंडक्शन और करंट रेटिंग के बीच संबंध मनमाना नहीं है। उच्च इंडक्शन अधिक प्रतिबाधा बनाता है, जिसका अर्थ है पावर-ऑन पर इनरश करंट और ऑपरेशन के दौरान हार्मोनिक करंट दोनों की अधिक प्रभावी लिमिटिंग।
लेकिन उच्च इंडक्शन पूर्ण रेटेड करंट पर अधिक वोल्टेज ड्रॉप भी बनाता है — यही कारण है कि बड़े, उच्च-करंट वाले रिएक्टर कम इंडक्शन मानों का उपयोग करते हैं ताकि वोल्टेज हानि को ड्राइव सिस्टम के लिए स्वीकार्य सीमाओं के भीतर रखा जा सके।
0.14mH और 62A पर, A81L-0001-0156 इस करंट क्लास में Fanuc A81L रिएक्टर परिवार के उच्च-इंडक्शन छोर की ओर स्थित है।
परिणाम अपेक्षाकृत मजबूत हार्मोनिक दमन और इनरश लिमिटिंग है जो यह कवर करता है — उन सुविधाओं में उपयोगी है जहां बिजली आपूर्ति की गुणवत्ता परिवर्तनशील है, जहां अन्य संवेदनशील उपकरण एक ही आपूर्ति सर्किट साझा करते हैं, या जहां मशीन के विद्युत इतिहास में अस्पष्टीकृत ड्राइव इनपुट दोष शामिल हैं जिन्हें अधिक प्रभावी रिएक्टर ने रोका होगा।
264V रेटेड वोल्टेज पुष्टि करता है कि यह रिएक्टर अंतरराष्ट्रीय औद्योगिक मेन वोल्टेज के लिए डिज़ाइन किया गया है — विशेष रूप से यूरोप, एशिया में उपयोग की जाने वाली 200–240VAC रेंज, और उत्तरी अमेरिकी औद्योगिक प्रतिष्ठानों में आम एकल-कैबिनेट कॉन्फ़िगरेशन 208V/240V। यह 480V तीन-फेज सिस्टम के लिए रेटेड नहीं है।
हर Fanuc सर्वो एम्पलीफायर और स्पिंडल एम्पलीफायर में एक रेक्टिफायर स्टेज होता है — आमतौर पर एक डायोड ब्रिज — जो आने वाली एसी सप्लाई को डीसी बस वोल्टेज में परिवर्तित करता है जिसका उपयोग इन्वर्टर मोटर को चलाने के लिए करता है। वह रेक्टिफायर स्टेज सीधे उस चीज़ के संपर्क में आता है जो मेन सप्लाई प्रस्तुत करती है: इनरश करंट, वोल्टेज ट्रांजिएंट, एक ही सप्लाई पर अन्य उपकरणों से हार्मोनिक गड़बड़ी, और बार-बार पावर साइक्लिंग का संचयी थर्मल तनाव।
A81L-0001-0156 इन सभी को एक साथ संबोधित करता है। पावर-ऑन के क्षण में, इसका 0.14mH इंडक्शन ड्राइव के अनचार्ज्ड डीसी बस कैपेसिटर की अचानक करंट मांग का विरोध करता है — वह इनरश जो अन्यथा ऑपरेटिंग करंट के कई गुना तक बढ़ जाएगा और प्रत्येक पावर साइकिल के साथ रेक्टिफायर डायोड पर तनाव डालेगा।
एक उत्पादन मशीन के सेवा जीवन पर जो प्रति शिफ्ट एक या दो बार पावर अप होती है, यह बार-बार इनरश शमन रेक्टिफायर की दीर्घायु में एक मापने योग्य अंतर लाता है।
ऑपरेशन के दौरान, सर्वो और स्पिंडल ड्राइव में इन्वर्टर स्विचिंग आपूर्ति आवृत्ति के गुणकों पर हार्मोनिक करंट बनाता है — मुख्य रूप से तीन-फेज सिस्टम पर 5वां और 7वां हार्मोनिक।
ये मेन कनेक्शन के माध्यम से वापस प्रवाहित होते हैं और पड़ोसी उपकरणों को प्रभावित कर सकते हैं, आपूर्ति सुरक्षा उपकरणों में उपद्रवी ट्रिप का कारण बन सकते हैं, या वितरण ट्रांसफार्मर में अस्पष्टीकृत थर्मल मुद्दों में योगदान कर सकते हैं। रिएक्टर का इंडक्शन इन हार्मोनिक्स को स्रोत पर क्षीण करता है, उन्हें आपूर्ति सर्किट पर स्वीकार्य स्तरों के भीतर रखता है।
वोल्टेज ट्रांजिएंट — आसन्न कॉन्टैक्टर स्विचिंग, मोटर स्टार्ट, या यूटिलिटी स्विचिंग घटनाओं से तेज स्पाइक्स — ड्राइव के इनपुट कैपेसिटर तक पहुंचने से पहले रिएक्टर के इंडक्शन द्वारा धीमे हो जाते हैं।
कैपेसिटर अभी भी ट्रांजिएंट ऊर्जा देखते हैं, लेकिन वे इसे एक तात्कालिक कदम के बजाय एक नियंत्रित दर पर देखते हैं, जो कैपेसिटर के इन्सुलेशन पर तनाव को कम करता है और इसके सेवा जीवन को बढ़ाता है।
A81L-0001-0156 को तीन मेन फेज कंडक्टरों के साथ श्रृंखला में स्थापित किया जाता है, आमतौर पर मशीन के सर्वो पावर सेक्शन के एसी इनपुट पर। अधिकांश Fanuc ड्राइव कैबिनेट व्यवस्थाओं में, मेन एक सर्किट ब्रेकर या फ्यूज ब्लॉक के माध्यम से प्रवेश करता है, रिएक्टर से गुजरता है, और फिर पावर सप्लाई मॉड्यूल (PSM) से या सीधे ड्राइव सिस्टम के मुख्य AC बस से जुड़ता है।
रिएक्टर में कोई नियंत्रण कनेक्शन नहीं होता है — यह तीन इनपुट और तीन आउटपुट पावर टर्मिनलों वाला एक विशुद्ध रूप से निष्क्रिय घटक है।
62A रेटेड करंट पर, रिएक्टर को खिलाने और छोड़ने वाले कंडक्टर का क्रॉस-सेक्शन उचित रूप से आकार का होना चाहिए। लाइन रिएक्टर को जोड़ने वाली अंडर-साइज़्ड वायरिंग टर्मिनेशन पर स्थानीयकृत हीटिंग बनाती है जो रिएक्टर से स्वतंत्र होती है और तब तक दिखाई नहीं देगी जब तक कि इन्सुलेशन या टर्मिनल हार्डवेयर तनाव न दिखाए।
सुनिश्चित करें कि कंडक्टर साइजिंग 62A रेटिंग से मेल खाती है, न कि केवल डाउनस्ट्रीम ड्राइव की रेटेड इनपुट करंट से, जो हल्के लोड स्थितियों में कम हो सकती है।
माउंटिंग स्थान थर्मल प्रबंधन के लिए मायने रखता है। रिएक्टर की तांबे की वाइंडिंग और लोहे का कोर उनके माध्यम से प्रवाहित होने वाली शक्ति का एक हिस्सा गर्मी के रूप में नष्ट कर देते हैं।
अच्छी तरह हवादार कैबिनेट में, यह मध्यम परिवेश के तापमान पर बिना किसी कठिनाई के अवशोषित हो जाता है। एक सील या खराब हवादार संलग्नक में, रिएक्टर तापमान वृद्धि समग्र कैबिनेट थर्मल लोड में जुड़ जाती है और कैबिनेट कूलिंग विनिर्देश में कारक होनी चाहिए।
A81L-0001-0156 Fanuc MRO और अधिशेष बाजार के माध्यम से उपलब्ध है। प्रयुक्त इकाई का मूल्यांकन करते समय, ओवरहीटिंग के संकेतों के लिए टर्मिनल कनेक्शन का निरीक्षण करें — रंग बदलना, पिघला हुआ इन्सुलेशन, या ढीला हार्डवेयर — और जांचें कि सभी तीन वाइंडिंग टर्मिनेशन बरकरार हैं और ठीक से टॉर्क किए गए हैं।
प्रत्येक वाइंडिंग पर और वाइंडिंग और अर्थ के बीच एक साधारण प्रतिरोध जांच बुनियादी इन्सुलेशन अखंडता की पुष्टि करती है।
यदि स्थापना से पहले मान की पुष्टि करने की आवश्यकता है तो एलसीआर मीटर के साथ रिएक्टर के इंडक्शन को सत्यापित किया जा सकता है, हालांकि यह दृश्य क्षति इतिहास के बिना इकाई पर शायद ही कभी आवश्यक होता है।
प्रतिस्थापन का आदेश देते समय, विशेष रूप से 0156 प्रत्यय की पुष्टि करें।
A81L-0001 श्रृंखला विभिन्न इंडक्शन और करंट मानों के साथ कई रिएक्टर रेटिंग को कवर करती है — एक ही श्रृंखला में अन्य प्रत्यय समतुल्य नहीं हैं, भले ही वे शारीरिक रूप से समान दिखें। 62A / 0.14mH / 264V विनिर्देश 0156 के लिए अद्वितीय है।
Q1: A81L-0001-0156 और A81L-0001-0157 के बीच क्या अंतर है?
0157 को 110A और 0.14mH इंडक्शन के साथ रेट किया गया है — उच्च करंट, कम इंडक्शन — बड़े Fanuc ड्राइव सिस्टम के लिए उपयुक्त है जिसमें अधिक कुल इनपुट करंट है। 0156 को 62A और 0.14mH के साथ रेट किया गया है — समान इंडक्शन, कम करंट क्षमता — छोटे ड्राइव कॉन्फ़िगरेशन से मेल खाता है।
0156 के लिए डिज़ाइन किए गए सिस्टम पर 0157 का उपयोग पर्याप्त करंट क्षमता प्रदान करता है लेकिन समान इंडक्शन, इसलिए हार्मोनिक और इनरश प्रदर्शन अपरिवर्तित रहता है।
0156 का उपयोग जहां 0157 निर्दिष्ट है, रिएक्टर वाइंडिंग के माध्यम से निरंतर ओवरकरंट का जोखिम होता है। हमेशा करंट रेटिंग को ड्राइव सिस्टम के वास्तविक इनपुट करंट से मिलाएं।
Q2: क्या A81L-0001-0156 480V तीन-फेज आपूर्ति के साथ संगत है?
नहीं। 264V AC वोल्टेज रेटिंग पुष्टि करती है कि यह रिएक्टर 200–240VAC तीन-फेज मेन के लिए डिज़ाइन किया गया है, जो Fanuc 200V क्लास सर्वो और स्पिंडल ड्राइव सिस्टम के साथ उपयोग की जाने वाली मानक आपूर्ति वोल्टेज को कवर करता है। Fanuc 400V क्लास ड्राइव सिस्टम को उस वोल्टेज क्लास के लिए रेटेड रिएक्टर की आवश्यकता होती है।
480V सप्लाई पर 264V-रेटेड रिएक्टर स्थापित करना एक इन्सुलेशन जोखिम और सुरक्षा खतरा है — रिएक्टर की वोल्टेज क्लास मेन वोल्टेज से मेल खानी चाहिए।
Q3: 0.14mH इंडक्शन विशिष्ट लाइन रिएक्टरों की तुलना में कैसा है, और क्या अधिक इंडक्शन हमेशा बेहतर होता है?
0.14mH 62A तीन-फेज रिएक्टर के लिए मध्यम-से-उच्च छोर पर है। अधिक इंडक्शन बेहतर हार्मोनिक क्षीणन और मजबूत इनरश लिमिटिंग प्रदान करता है, लेकिन यह पूर्ण रेटेड करंट पर रिएक्टर में अधिक वोल्टेज ड्रॉप भी पेश करता है — जो लोड के तहत ड्राइव के डीसी बस पर उपलब्ध वोल्टेज को कम करता है।
Fanuc इंडक्शन मान निर्दिष्ट करता है जो प्रत्येक ड्राइव सिस्टम कॉन्फ़िगरेशन के लिए स्वीकार्य वोल्टेज ड्रॉप के मुकाबले सुरक्षा प्रभावशीलता को संतुलित करते हैं। निर्दिष्ट मान से काफी अधिक इंडक्शन मान का उपयोग करने से चरम करंट मांग के दौरान ड्राइव इनपुट पर अंडरवोल्टेज की स्थिति का जोखिम होता है।
Q4: क्या Fanuc ड्राइव सिस्टम लाइन रिएक्टर के बिना काम कर सकता है?
ड्राइव रिएक्टर के बिना काम करेंगे, लेकिन यह प्रदान की जाने वाली इनपुट सुरक्षा अनुपस्थित है। प्रत्येक पावर-ऑन साइकिल रेक्टिफायर डायोड को अप्रतिबंधित इनरश करंट प्रदान करती है। हार्मोनिक करंट उच्च आयाम पर मेन में प्रवाहित होते हैं। वोल्टेज ट्रांजिएंट बिना क्षीणन के ड्राइव इनपुट तक पहुंचते हैं।
व्यावहारिक प्रभाव धीरे-धीरे जमा होता है — कैपेसिटर एजिंग तेज हो जाती है, रेक्टिफायर तनाव बढ़ जाता है, और ड्राइव इनपुट-संबंधित दोषों के प्रति अधिक संवेदनशील हो जाता है। एक मशीन पर जो उत्पादन में वर्षों तक चलने की उम्मीद है, कैबिनेट लागत या जटिलता को कम करने के लिए इस सुरक्षा को हटाना एक खराब समझौता है।
Q5: क्या रिएक्टर को किसी रखरखाव की आवश्यकता है?
नियमित रखरखाव की आवश्यकताएं न्यूनतम हैं। रिएक्टर में कोई हिलने-डुलने वाला पुर्जा नहीं होता है और इसे स्नेहन, समायोजन या अंशांकन की आवश्यकता नहीं होती है। कसने और ओवरहीटिंग के संकेतों के लिए टर्मिनल कनेक्शन का आवधिक निरीक्षण सार्थक है — रेटेड करंट स्तर पर ढीले या जंग लगे टर्मिनल स्थानीय गर्मी उत्पन्न करते हैं जिसे रिएक्टर की वाइंडिंग विनिर्देश में शामिल नहीं किया गया है।
अनुसूचित कैबिनेट रखरखाव के दौरान एक वाइंडिंग प्रतिरोध जांच इन्सुलेशन अखंडता की पुष्टि करती है। इससे परे, रिएक्टर का सेवा जीवन किसी भी अंतर्निहित पहनने वाले तंत्र के बजाय इसके स्थापना वातावरण की गुणवत्ता से निर्धारित होता है।
