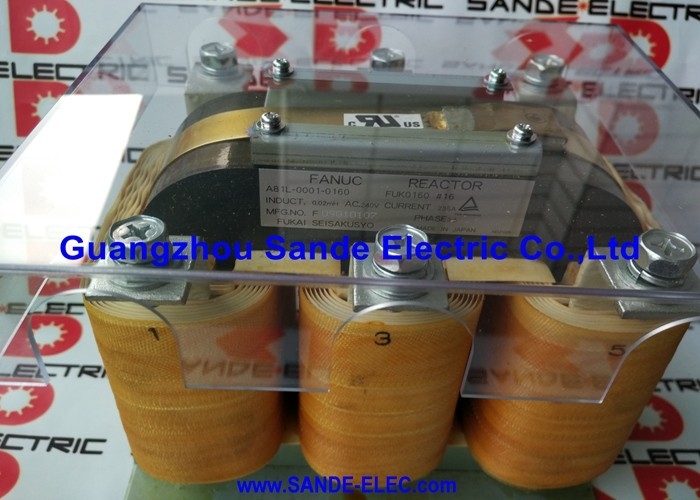

भाग संख्याःA81L-0001-0158
प्रकारःएसी लाइन रिएक्टर (3-चरण)
वर्तमान रेटिंगः125 ए
प्रेरण क्षमताः0.045 mH
चरण:तीन चरण
श्रृंखला:A81L-0001 (Fanuc / Pertoronics रिएक्टर श्रृंखला)
संगत बिजली की आपूर्तिःA06B-6140-H030 (αi PS 30) / A06B-6110-H030
स्थितिःनया / नवीनीकृत / अधिशेष
दFanuc A81L-0001-0158125A और 0.045mH पर नामित एक तीन चरण लाइन रिएक्टर है, जो Fanuc अल्फा i श्रृंखला बिजली आपूर्ति मॉड्यूल के एसी इनपुट पक्ष पर स्थापना के लिए डिज़ाइन किया गया है।A06B-6140-H030(αi PS 30, 30kW) औरA06B-6110-H030पावर सप्लाई मॉड्यूल ∙ बड़े सीएनसी मशीनिंग सेंटरों, टर्निंग सेंटरों में इस्तेमाल होने वाले Fanuc Alpha i PSM रेंज के उच्च क्षमता वाले अंत,और 30kW तक की संयुक्त सर्वो और स्पिंडल शक्ति की मांग के साथ बहु-अक्ष प्रणाली.
एक लाइन रिएक्टर एक त्रि-चरण प्रेरक प्रतिबाधा घटक है जो सुविधा के एसी आपूर्ति नेटवर्क और बिजली आपूर्ति मॉड्यूल के इनपुट टर्मिनलों के बीच डाला जाता है।यह एक ट्रांसफार्मर नहीं है और वोल्टेज के स्तर को नहीं बदलता.
इसका कार्य विद्युत है: इसके द्वारा प्रस्तुत प्रेरक प्रतिबाधा, रेक्टिफायर के कम्यूटेशन स्विचिंग के दौरान और नेटवर्क वोल्टेज ट्रांजिट के दौरान इनपुट करंट (डीआई/डीटी) के परिवर्तन की दर को सीमित करती है,बिजली की आपूर्ति के इनपुट रेक्टिफायर आपूर्ति से खींचता है कि वर्तमान तरंग रूप को नियंत्रित.
This has direct consequences for both the power supply's own reliability and the quality of the electrical supply feeding it — two concerns that become increasingly significant as drive system power levels increase.
125A रेटेड करंट पर, A81L-0001-0158 का आकार αi PS 30 की पूर्ण इनपुट करंट डिमांड के लिए है जो एक विशिष्ट तीन चरण 200 ₹ 240V आपूर्ति के साथ 30kW रेटेड आउटपुट पर काम करता है।045mH inductance provides the impedance characteristic that Fanuc specifies for this power supply class — sufficient to limit harmonic current injection and dI/dt stress without introducing a voltage drop that meaningfully reduces the DC bus voltage under normal operating conditions.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A81L-0001-0158 |
| प्रकार | 3-चरण लाइन रिएक्टर |
| वर्तमान रेटिंग | 125 ए |
| प्रेरण | 0.045 mH |
| चरण | तीन चरण |
| संगत बिजली आपूर्ति | A06B-6140-H030 (αi PS 30) |
| संगत बिजली आपूर्ति | A06B-6110-H030 |
| श्रृंखला | A81L-0001 (Fanuc / Pertoronics) |
पीडब्ल्यूएम ड्राइव की पावर सप्लाई के सामने के छोर पर स्थित रेक्टिफायर ब्रिज एक चिकनी सीन्यूसोइडल वेवफॉर्म के बजाय एसी मेन से कम, उच्च परिमाण की धड़कनों में वर्तमान खींचता है।प्रत्येक बार जब डीसी बस कैपेसिटरों को पुनःपूर्ति की आवश्यकता होती है जो रेक्टिफाइड एसी वेवफॉर्म के प्रत्येक शिखर पर होती है रेक्टिफायर बहुत तेजी से वृद्धि और गिरावट के समय के साथ वर्तमान का एक विस्फोट खींचता हैबिना किसी सीमित प्रतिबाधा के, ये वर्तमान धड़कनें अत्यंत उच्च हो सकती हैं, जिससे दो अलग-अलग प्रकार की समस्या उत्पन्न होती है।
पहला है संयंत्र की एसी आपूर्ति में सामंजस्यपूर्ण वर्तमान इंजेक्शन।
रेक्टिफायर द्वारा खींची जाने वाली गैर-सिन्यूसोइडल धारा में आपूर्ति आवृत्ति के गुणकों पर हार्मोनिक घटक होते हैं।
ये हार्मोनिक आपूर्ति प्रतिबाधा के माध्यम से घूमते हैं,एक ही युग्मन बिंदु पर हार्मोनिक वोल्टेज विकृति पैदा करना जो एक ही आपूर्ति बस साझा करने वाले अन्य उपकरणों में हस्तक्षेप कर सकता है, अन्य ड्राइव और संवेदनशील उपकरणों के अस्पष्ट ट्रिपिंग का कारण बनता है, और चरम मामलों में पावर फैक्टर सुधार कंडेन्सर बैंकों में अनुनाद प्रभाव पैदा करता है।
अधिकांश औद्योगिक विद्युत मानक और ग्रिड कोड हार्मोनिक करंट इंजेक्शन पर सीमाएं लगाते हैं, और लाइन रिएक्टर ड्राइव इनपुट के लिए मानक अनुपालन साधन हैं।
दूसरा, विद्युत आपूर्ति के सीधे डायोड और इनपुट कैपेसिटर पर तनाव है।
उच्च डीआई/डीटी कम्यूटेशन पल्स वायरिंग में परजीवी प्रेरकता के माध्यम से वोल्टेज स्पाइक पैदा करते हैं, और दोहराए जाने वाले पीक वर्तमान मांगों से कैपेसिटर पहनने में तेजी आती है।
A81L-0001-0158 का 0.045mH प्रेरण वर्तमान वृद्धि दर को धीमा करता है, पीक कम्यूटेशन वर्तमान और पीएसएम के भीतर संबंधित वोल्टेज तनाव को कम करता है।
A06B-6140-H030 Fanuc के Alpha i PSM (पावर सप्लाई मॉड्यूल) रेंज में 30kW यूनिट है।पीएसएम पुनर्योजी डीसी बस जो कैबिनेट में सभी सर्वो और धुरी एम्पलीफायर मॉड्यूल खिलाता है प्रदान करता है.
30kW पर यह मॉड्यूल बड़े Fanuc सीएनसी विन्यासों की सेवा करता हैः उच्च शक्ति वाले धुरी वाले बहु-अक्षीय मशीनिंग केंद्र, कई फ़ीड अक्षों वाले टर्निंग और फ्रीजिंग केंद्र,और कोई भी प्रणाली जहां संयुक्त सर्वो और धुरी मांग 30kW वर्ग तक पहुँचता है.
A81L-0001-0158 सुविधा के AC आपूर्ति और A06B-6140-H030 के L1/L2/L3 इनपुट टर्मिनलों के बीच स्थित है।Fanuc को सभी अल्फा i PSM प्रतिष्ठानों पर एक लाइन रिएक्टर की आवश्यकता होती है.
पीएसएम को रिएक्टर के बिना चलाने से नेटवर्क में गड़बड़ी के दौरान रेक्टिफायर के पीक स्ट्रीम रेटिंग से अधिक होने का खतरा होता है, जिससे आपूर्ति बिंदु पर हार्मोनिक विकृति बढ़ जाती है,और PSM के इनपुट कैपेसिटर के सेवा जीवन को बढ़ाया लहर वर्तमान तनाव के माध्यम से कम कर सकते हैं.
A06B-6110-H030 ′′ एक ही 30kW वर्ग में पहले के अल्फा (गैर-i) पीढ़ी के समकक्ष ′′ एक ही रिएक्टर विनिर्देश साझा करता है,यही कारण है कि A81L-0001-0158 दोनों पीढ़ियों के लिए संगत रिएक्टर के रूप में प्रकट होता है.
A81L-0001 श्रृंखला में Fanuc के लाइन रिएक्टरों की पूरी श्रृंखला शामिल है, जिनमें से प्रत्येक एक विशिष्ट PSM या ड्राइव मॉड्यूल के लिए प्रेरण और वर्तमान रेटिंग द्वारा मेल खाता है।इस श्रृंखला में रिएक्टरों Pertoronics द्वारा निर्मित हैं, एक विशेषज्ञ चुंबक निर्माता जिसके उत्पादों को Fanuc ने अपनी ड्राइव सिस्टम रेंज में निर्दिष्ट किया है।
श्रृंखला के भीतर, विभिन्न प्रत्यय संख्याएं विभिन्न पीएसएम शक्ति वर्गों के अनुरूप विभिन्न वर्तमान और प्रेरण संयोजनों की पहचान करती हैं 5 और PS 11 मॉड्यूल, जबकि बड़ा A81L-0001-0158 125A पर PS 30 वर्ग की सेवा करता है।
जब कोई प्रतिस्थापन सोर्सिंग, matching the full part number A81L-0001-0158 is essential — substituting a reactor from a different suffix that provides different inductance or current rating can result in insufficient harmonic suppression (too low inductance) or excessive voltage drop under load (too high inductance), जिनमें से कोई भी ड्राइव सिस्टम के प्रदर्शन को प्रभावित करता है और पीएसएम पर इनपुट आपूर्ति अलार्म को ट्रिगर कर सकता है।
A81L-0001-0158 को पीएसएम के मुख्य इनपुट ब्रेकर या संपर्ककर्ता के ऊपर पीएसएम को खिलाती तीन-चरण एसी आपूर्ति लाइनों के साथ श्रृंखला में स्थापित किया जाता है,वितरण पैनल और पीएसएम इनपुट टर्मिनलों के बीच.
रिएक्टर के तीन टर्मिनल (प्रत्येक चरण के लिए एक) इन-लाइन कनेक्ट होते हैंः आपूर्ति पक्ष के कंडक्टर टर्मिनलों के एक सेट पर समाप्त होते हैं, PSM इनपुट कंडक्टर दूसरे पर।
सही चरण अनुक्रम रिएक्टर के कार्य के लिए महत्वपूर्ण नहीं है,लेकिन रिएक्टर के लिए कंडक्टर का आकार पूर्ण 125A निरंतर धारा प्लस किसी भी अल्पावधि अधिभार के लिए नामित किया जाना चाहिए कि संयंत्र अनुभव कर सकते हैं.
The reactor's housing should be mounted in the cabinet with adequate clearance around the core for natural air circulation — line reactors operating at 125A generate meaningful heat from core losses and conductor resistance, और सीमित वायु प्रवाह के कारण सतह का तापमान नामित परिचालन सीमा से ऊपर उठ जाता है।
रिएक्टर को एक आसन्न घटक के विरुद्ध बंद नहीं किया जाना चाहिए जिसमें वेंटिलेशन का कोई अंतर न हो।
प्रश्न 1: क्या A81L-0001-0158 A06B-6140-H030 के लिए एक आवश्यक घटक है या वैकल्पिक है?
Fanuc ने एक लाइन रिएक्टर को अल्फा i PSM रेंज के लिए एक आवश्यक स्थापना घटक के रूप में निर्दिष्ट किया है। यह वैकल्पिक नहीं है।निर्दिष्ट रिएक्टर के बिना A06B-6140-H030 को संचालित करने से पीएसएम के रेक्टिफायर और इनपुट कैपेसिटर पर पीक करंट तनाव बढ़ जाता है, आपूर्ति पर बढ़ी हुई हार्मोनिक विकृति, और मशीन स्थापना के लिए लागू ईएमसी आवश्यकताओं का संभावित उल्लंघन।045mH इस विशिष्ट PSM मॉडल के लिए Fanuc निर्दिष्ट रिएक्टर है.
Q2: क्या A81L-0001-0158 के स्थान पर एक सामान्य तृतीय पक्ष लाइन रिएक्टर लगाया जा सकता है?
सिद्धांत रूप में, एक तीसरे पक्ष के रिएक्टर के साथ एक ही प्रेरण (0.045mH) और एक तीन चरण 200 ~ 240V आपूर्ति पर कम से कम 125A का एक नामित वर्तमान एक ही विद्युत कार्य कर सकते हैं।A81L-0001-0158 एक Fanuc-निर्दिष्ट भाग है जिसमें परिभाषित थर्मल और विद्युत विशेषताएं हैं जो PSM के अनुरूप हैं.
किसी भी प्रतिस्थापन को यह पुष्टि करनी चाहिए कि प्रतिस्थापन रिएक्टर का निरंतर धारा रेटिंग, प्रेरण और इन्सुलेशन वर्ग मूल विनिर्देश को पूरा करता है या उससे अधिक है।एक कम आकार के रिएक्टर का उपयोग करना कम रेटेड करंट या कम इंडक्टेंसी का उपयोग करना रिएक्टर के बिना काम करने के समान जोखिम पैदा करता है.
Q3: यदि रिएक्टर को गलत वायरिंग के साथ स्थापित किया जाता है तो क्या होता है, उदाहरण के लिए, गलत चरण-से-टर्मिनल असाइनमेंट?
लाइन रिएक्टर का इंडक्टेंस चरण-स्वतंत्र होता है, यह एक ही प्रतिबाधा प्रदर्शित करता है, चाहे कौन सा आपूर्ति चरण किस रिएक्टर टर्मिनल से जुड़ा हो।रिएक्टर पर गलत चरण असाइनमेंट रिएक्टर के कार्य को प्रभावित नहीं करता है.
हालांकि, यदि पीएसएम इनपुट पर चरण अनुक्रम तारों के परिणामस्वरूप बदलता है, तो पीएसएम चरण अनुक्रम त्रुटि और अलार्म का पता लगा सकता है।
रिएक्टर टर्मिनलों को उसी चरण अनुक्रम में वायर्ड किया जाना चाहिए जैसा कि पीएसएम स्थापना की आवश्यकता है, आपूर्ति चरण एल 1 से संबंधित रिएक्टर टर्मिनल के माध्यम से पीएसएम टर्मिनल एल 1 तक, और इसी तरह।
प्रश्न 4: ऑपरेशन के दौरान रिएक्टर गर्मी उत्पन्न कर रहा है? क्या यह सामान्य है?
एक 125A तीन चरण लाइन रिएक्टर दो स्रोतों से गर्मी उत्पन्न करता हैःकोर हानि (चुंबकीय कोर में हिस्टेरिसिस और एडिडी करंट हानि) और पूर्ण लोड करंट पर तांबे के घुमावदार कंडक्टरों में प्रतिरोधात्मक हानि.
125 ए के नामित तापमान पर, सामान्य इकाई और माउंटिंग स्थितियों के आधार पर, सामान्य रूप से परिवेश से 40°C से 60°C ऊपर मध्यम सतह की गर्मी सामान्य और अपेक्षित है।यह सुनिश्चित करें कि रिएक्टर में वायु परिसंचरण के लिए कैबिनेट में पर्याप्त रिक्ति हो.
यदि रिएक्टर की सतह स्पर्श करने के लिए गर्म है और स्थापना अपने नामित धारा के भीतर है, तो प्रतिबंधित वेंटिलेशन सबसे आम कारण है; यदि पर्याप्त वेंटिलेशन के साथ रिएक्टर अधिक गर्म है,रिएक्टर 125 ए रेटिंग से अधिक निरंतर ओवरकंट्रेट नहीं ले जा रहा है की पुष्टि करने के लिए वास्तविक लाइन वर्तमान को मापें.
Q5: क्या A81L-0001-0158 को किसी प्रकार के रखरखाव की आवश्यकता है?
लाइन रिएक्टरों में सामान्य संचालन में कोई चलती भाग और कोई उपभोग्य घटक नहीं होते हैं।
रखरखाव आवधिक निरीक्षण तक ही सीमित हैः जांचें कि माउंटिंग फास्टनरों को कसकर रखा गया है (मशीन टूल्स कैबिनेट में कंपन समय के साथ ढीला हो सकता है),इनपुट और आउटपुट वायरिंग कनेक्शनों की जांच करें कि टर्मिनलों पर ओवरहीटिंग के संकेत हैं (बदलाव या कठोर इन्सुलेशन एक ढीली कनेक्शन का संकेत देता है जो गर्म हो रहा है), और यह सत्यापित करें कि रिएक्टर शरीर या इन्सुलेशन को कोई भौतिक क्षति नहीं है।
यदि रिएक्टर एक कम पृष्ठभूमि स्तर से परे शोर कर रहा है,यह कोर में ढीली लेमिनेशन की ओर संकेत कर सकता है, एक ऐसी स्थिति जो तुरंत कार्य को खराब नहीं करती है, लेकिन जांच और अंततः प्रतिस्थापन की आवश्यकता होती है.
