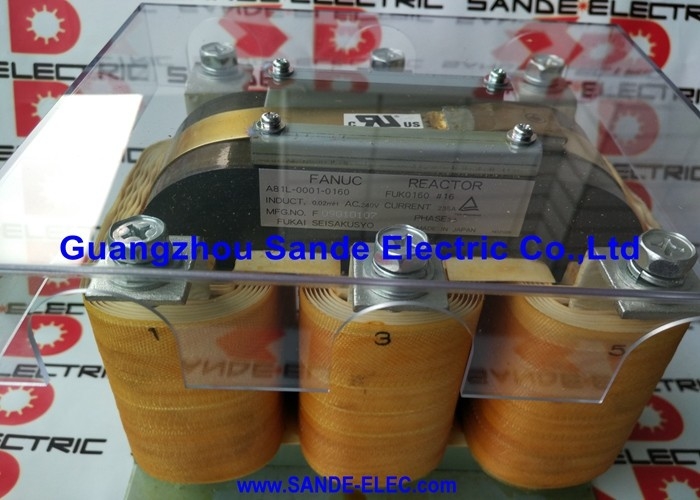

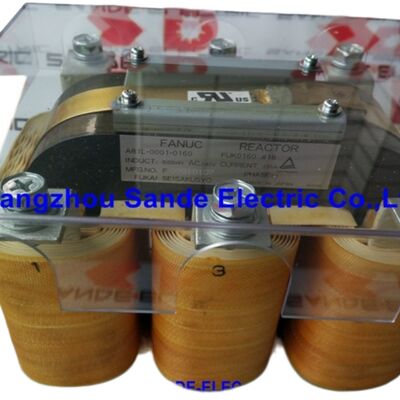

FANUC A81L-0001-0159 एसी सर्वो मोटर रिएक्टर

लाइन रिएक्टर | 155A | 0.032 mH | 3-फेज 264V | FANUC अल्फा सीरीज़ ड्राइव सिस्टम

वह घटक जो डाउनस्ट्रीम सब कुछ सुरक्षित रखता है

एक सीएनसी मशीन टूल का सर्वो और स्पिंडल ड्राइव सिस्टम एक महत्वपूर्ण पूंजी निवेश का प्रतिनिधित्व करता है — और यह सही ढंग से काम करने के लिए स्वच्छ, स्थिर एसी पावर पर निर्भर करता है। FANUC A81L-0001-0159 भारी-भरकम लाइन रिएक्टर है जो सुविधा पावर सप्लाई और FANUC एम्पलीफायर मॉड्यूल के बीच बैठता है, जो इलेक्ट्रॉनिक्स तक पहुंचने से पहले आने वाली पावर को कंडीशनिंग का अनग्लैमरस लेकिन आवश्यक काम करता है।

तीन चरणों में 155 एम्प्स की निरंतर क्षमता पर, यह उच्च-शक्ति FANUC ड्राइव कॉन्फ़िगरेशन के लिए रिएक्टर विनिर्देश है। यह 0.032 mH का इंडक्टेंस मान वहन करता है — यह FANUC अल्फा सीरीज़ पावर सप्लाई मॉड्यूल की विद्युत विशेषताओं के लिए कैलिब्रेटेड है जिसका यह समर्थन करता है — और 264V के रेटेड वोल्टेज पर संचालित होता है। FANUC के अपने अल्फा सीरीज़ सर्वो एम्पलीफायर दस्तावेज़ीकरण एसी रिएक्टर को पावर सप्लाई मॉड्यूल, फ्यूज और मैग्नेटिक कॉन्टैक्टर के समान श्रेणी में एक बुनियादी आवश्यक घटक के रूप में वर्गीकृत करता है। यह एक वैकल्पिक अपग्रेड नहीं है। यह सही ढंग से कॉन्फ़िगर किए गए FANUC ड्राइव कैबिनेट का एक मौलिक हिस्सा है।

विद्युत विनिर्देश

एसी रिएक्टर वास्तव में क्या करता है — और 155A क्यों मायने रखता है

एसी रिएक्टर एक इंडक्टर है जिसे ड्राइव सिस्टम में मुख्य पावर फीड के साथ श्रृंखला में स्थापित किया जाता है। इसका इंडक्टेंस करंट में तेजी से बदलाव के लिए एक नियंत्रित विरोध पैदा करता है, जो व्यवहार में तीन अलग-अलग सुरक्षात्मक प्रभाव पैदा करता है।

पावर-अप पर करंट इनरश दमन।जब एक बड़े ड्राइव कैबिनेट को पहली बार ऊर्जावान किया जाता है, तो पावर सप्लाई मॉड्यूल के अंदर के कैपेसिटर चार्जिंग करंट का एक उछाल खींचते हैं जो स्थिर-अवस्था मान से कई गुना हो सकता है। रिएक्टर के बिना, यह इनरश स्पाइक सीधे आने वाले पावर सर्किट में और सुविधा आपूर्ति में वापस प्रसारित होता है। रिएक्टर का इंडक्टेंस उस दर को सीमित करता है जिस पर करंट बढ़ सकता है, एक विनाशकारी करंट स्पाइक को एक नियंत्रित रैंप में परिवर्तित करता है।

हार्मोनिक कमी।FANUC PSM पावर सप्लाई मॉड्यूल के अंदर रेक्टिफायर सर्किट स्मूथ साइनसोइडल तरंगों के बजाय गैर-साइनसोइडल दालों में करंट खींचते हैं। ये दालें आपूर्ति आवृत्ति के गुणकों पर हार्मोनिक करंट उत्पन्न करती हैं — 5वीं, 7वीं, 11वीं और 13वीं हार्मोनिक्स विशिष्ट होती हैं। बिना फिल्टर के छोड़े जाने पर, ये हार्मोनिक्स सुविधा आपूर्ति में वापस प्रवाहित होते हैं, जो उसी विद्युत वितरण को साझा करने वाले अन्य संवेदनशील उपकरणों के साथ हस्तक्षेप करते हैं। रिएक्टर का प्रतिबाधा आपूर्ति तक पहुंचने से पहले इन हार्मोनिक करंट को क्षीण करता है।

वोल्टेज नॉच और स्पाइक डंपिंग।एम्पलीफायर मॉड्यूल के अंदर तेजी से स्विचिंग इवेंट — विशेष रूप से जब रीजेनरेटिव ब्रेकिंग डीसी बस में ऊर्जा वापस करती है — एसी सप्लाई लाइनों पर तेज वोल्टेज संक्रमण उत्पन्न कर सकती है। रिएक्टर इन क्षणिकों को सुचारू करता है, एम्पलीफायर इलेक्ट्रॉनिक्स और अन्य जुड़े उपकरणों दोनों की रक्षा करता है।

A81L-0001-0159 की 155A रेटिंग इसे A81L-0001 रिएक्टर परिवार के उच्च छोर पर रखती है, जो बड़े मल्टी-एक्सिस FANUC सिस्टम के लिए उपयुक्त है जो एक साथ उच्च-क्षमता वाले स्पिंडल और सर्वो मोटर्स चला रहे हैं।

सिस्टम संदर्भ: यह रिएक्टर ड्राइव कैबिनेट में कहाँ रहता है

FANUC की अल्फा सीरीज़ आर्किटेक्चर एक मॉड्यूलर व्यवस्था के आसपास बनाई गई है: प्रति कैबिनेट एक पावर सप्लाई मॉड्यूल (PSM) सभी जुड़े सर्वो एम्पलीफायर मॉड्यूल (SVM) और स्पिंडल एम्पलीफायर मॉड्यूल (SPM) के लिए डीसी बस वोल्टेज प्रदान करता है। एसी रिएक्टर सुविधा पावर इनपुट और PSM के एसी इनपुट टर्मिनलों के बीच माउंट होता है।

वायरिंग पथ पढ़ता है: सुविधा आपूर्ति ब्रेकर → एसी रिएक्टर → मैग्नेटिक कॉन्टैक्टर → PSM इनपुट (L1, L2, L3)। इस श्रृंखला में रिएक्टर वैकल्पिक नहीं है। FANUC के एम्पलीफायर सीरीज़ दस्तावेज़ीकरण स्पष्ट रूप से बताता है कि सिस्टम कॉन्फ़िगरेशन में मैग्नेटिक कॉन्टैक्टर, एसी रिएक्टर और सर्किट ब्रेकर हमेशा आवश्यक होते हैं। रिएक्टर को छोड़ना — या PSM की विद्युत आवश्यकताओं से मेल न खाने वाले सामान्य लाइन रिएक्टर से बदलना — हार्मोनिक-संबंधित उपद्रव ट्रिपिंग, PSM के अंदर समय से पहले कैपेसिटर विफलता, और विद्युत फीड साझा करने वाले अन्य उपकरणों को संभावित नुकसान का जोखिम होता है।

A81L-0001-0159 को एसी लाइन फिल्टर से प्रतिस्थापित नहीं किया जाना चाहिए, जो एक अलग उपकरण है जिसका एक अलग विद्युत कार्य है। FANUC दस्तावेज़ीकरण विशेष रूप से एक को दूसरे के स्थान पर उपयोग करने के खिलाफ चेतावनी देता है।

संगत सिस्टम और क्षमता रेंज

A81L-0001-0159 की 155A रेटिंग अल्फा सीरीज़ पावर रेंज के उच्च छोर पर FANUC सर्वो और स्पिंडल सिस्टम कॉन्फ़िगरेशन से मेल खाती है। जिन सिस्टमों को आमतौर पर इस रिएक्टर की आवश्यकता होती है उनमें मल्टी-एक्सिस मशीनिंग सेंटर, बड़े क्षमता वाले टर्निंग सेंटर और फाइव-एक्सिस मशीनें शामिल हैं जहां संयुक्त सर्वो और स्पिंडल पावर की मांग कम-करंट रिएक्टर वेरिएंट का समर्थन कर सकती है उससे अधिक हो जाती है।

A81L-0001 उत्पाद परिवार के भीतर, FANUC विभिन्न सिस्टम आकारों के लिए विभिन्न करंट रेटिंग पर रिएक्टर प्रदान करता है। PSM की कुल निरंतर करंट मांग — न कि केवल पीक मांग — के आधार पर सही वेरिएंट का चयन करना सही संचालन और FANUC की स्थापना आवश्यकताओं के अनुपालन के लिए आवश्यक है।

स्थापना और हैंडलिंग नोट्स

FANUC के अपने सुरक्षा दस्तावेज़ीकरण एसी रिएक्टरों को भारी घटकों के रूप में चिह्नित करते हैं — उपकरण क्षति और व्यक्तिगत चोट को रोकने के लिए पावर कैबिनेट में माउंट करते समय हैंडलिंग के लिए उचित देखभाल की आवश्यकता होती है। रिएक्टर को अधिकांश मानक FANUC ड्राइव कॉन्फ़िगरेशन में कैबिनेट में लंबवत रूप से स्थापित किया जाता है, रिएक्टर आउटपुट और एम्पलीफायर इनपुट के बीच अनफ़िल्टर्ड वायरिंग की लंबाई को कम करने के लिए PSM इनपुट टर्मिनलों के करीब।

सुनिश्चित करें कि सभी तीन-फेज कनेक्शन सुरक्षित हैं। उच्च-करंट रिएक्टर पर एक ढीला टर्मिनल कनेक्शन बिंदु पर प्रतिरोधी हीटिंग उत्पन्न करता है, जो समय के साथ वायरिंग इन्सुलेशन और टर्मिनल हार्डवेयर को स्थानीयकृत थर्मल क्षति का कारण बन सकता है — वही जोखिम जो औद्योगिक ड्राइव कैबिनेट में किसी भी उच्च-करंट कनेक्शन पर लागू होता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A81L-0001-0159 रिएक्टर आवश्यक है, या स्थापना को सरल बनाने के लिए इसे छोड़ा जा सकता है?

यह आवश्यक है। FANUC अल्फा सीरीज़ सर्वो एम्पलीफायर सिस्टम में एसी रिएक्टर को एक बुनियादी घटक — एक विकल्प नहीं — के रूप में वर्गीकृत करता है। सही ढंग से निर्दिष्ट रिएक्टर के बिना PSM चलाने से सुविधा आपूर्ति पर हार्मोनिक विरूपण, पावर-अप के दौरान ऊंचा इनरश करंट और अनफ़िल्टर्ड वोल्टेज क्षणिकों से एम्पलीफायर कैपेसिटर को संभावित नुकसान का जोखिम होता है।

Q2: क्या एक मानक ऑफ-द-शेल्फ तीन-फेज लाइन रिएक्टर को A81L-0001-0159 के लिए प्रतिस्थापित किया जा सकता है?

सिद्धांत रूप में, सही इंडक्टेंस (0.032 mH), करंट रेटिंग (155A), और वोल्टेज रेटिंग से मेल खाने वाला एक तृतीय-पक्ष रिएक्टर विद्युत कार्य को पूरा कर सकता है। हालांकि, FANUC प्रत्येक सिस्टम कॉन्फ़िगरेशन के लिए अपने स्वयं के रिएक्टर भाग संख्या निर्दिष्ट करता है, और A81L-0001-0159 उस PSM के लिए आयाम और विद्युत रूप से विशेषता है जिसका यह समर्थन करता है। एक बेमेल इंडक्टेंस मान का उपयोग हार्मोनिक क्षीणन विशेषताओं को प्रभावित कर सकता है और संभावित रूप से इनरश व्यवहार को इस तरह से बदल सकता है जो PSM के इनपुट घटकों पर तनाव डालता है।

Q3: FANUC सिस्टम में एसी रिएक्टर और एसी लाइन फिल्टर के बीच क्या अंतर है?

ये दो अलग-अलग उपकरण हैं जिनके अलग-अलग विद्युत कार्य हैं। एक एसी रिएक्टर (जैसे A81L-0001-0159) एक इंडक्टर है जो मुख्य रूप से हार्मोनिक्स और इनरश को कम करने के लिए करंट दर-परिवर्तन को सीमित करता है। एक एसी लाइन फिल्टर एक संयुक्त इंडक्टर-कैपेसिटर नेटवर्क है जिसे मुख्य रूप से उच्च-आवृत्ति संचालित उत्सर्जन को क्षीण करने के लिए डिज़ाइन किया गया है। FANUC दस्तावेज़ीकरण विशेष रूप से चेतावनी देता है कि कोई भी दूसरे के लिए प्रतिस्थापित नहीं किया जा सकता है, और एक को दूसरे के स्थान पर उपयोग करने की अनुमति नहीं है।

Q4: मुझे कैसे पता चलेगा कि यह रिएक्टर विफल हो गया है या खराब हो गया है?

एक रिएक्टर शायद ही कभी विनाशकारी रूप से विफल होता है, लेकिन गिरावट कुछ तरीकों से दिखाई देती है: आंशिक टर्न विफलता से बढ़े हुए वाइंडिंग प्रतिरोध के कारण रिएक्टर बॉडी पर ऑपरेटिंग तापमान में वृद्धि; सामान्य विद्युत चुम्बकीय हम से परे असामान्य हमिंग या कंपन; या पावर-अप पर ओवरवोल्टेज या ओवरकरंट से संबंधित आवर्ती PSM अलार्म जो सिस्टम नया होने पर मौजूद नहीं थे। वाइंडिंग इन्सुलेशन का थर्मल मलिनकिरण पिछले ओवरहीटिंग घटनाओं का एक दृश्य संकेतक है। यदि सिस्टम पावर-ऑन पर अस्पष्टीकृत PSM दोषों का अनुभव कर रहा है, तो रिएक्टर का परीक्षण या प्रतिस्थापन नैदानिक प्रक्रिया का हिस्सा होना चाहिए।

Q5: क्या A81L-0001-0159 अभी भी नया उपलब्ध है, या केवल नवीनीकृत स्टॉक के रूप में?

नए और नवीनीकृत दोनों इकाइयां FANUC आफ्टरमार्केट के माध्यम से प्रसारित होती हैं। A81L-0001 रिएक्टर श्रृंखला क्षेत्र में सक्रिय बनी हुई है क्योंकि बड़ी संख्या में अल्फा सीरीज़ FANUC ड्राइव सिस्टम अभी भी विश्व स्तर पर सेवा में हैं। प्रमाणित अधिशेष आपूर्तिकर्ता और FANUC-केंद्रित सीएनसी पार्ट्स वितरक आमतौर पर इस हिस्से का स्टॉक रखते हैं। नवीनीकृत रिएक्टरों का निरीक्षण वाइंडिंग की स्थिति और टर्मिनल अखंडता के लिए स्थापना से पहले किया जाना चाहिए, क्योंकि इकाई के सेवा जीवन पर थर्मल तनाव प्राथमिक गिरावट तंत्र है।
