| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | OMRON |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | E2E-X10ME1 |

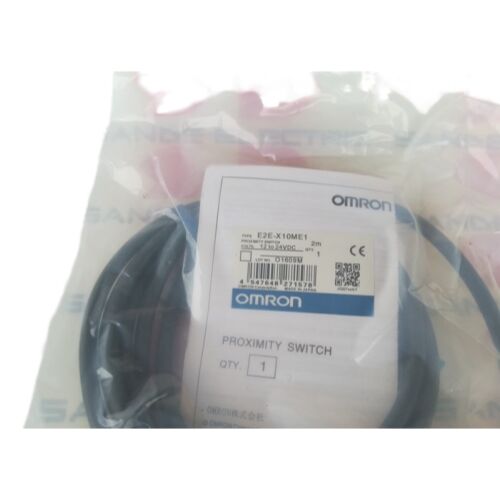

दOmron E2E-X10ME1एक M18 अनईल्ड इंडक्टिव निकटता सेंसर है जिसमें 10 मिमी की सेंसरिंग दूरी है, 3-वायर NPN सामान्य रूप से खुला आउटपुट है,और एक 200mA स्विचिंग क्षमता ′′ मानक E2E 3-वायर रेंज में उच्चतम आउटपुट वर्तमान.
एमई प्रत्यय ओमरोन के विस्तारित क्षमता वाले संस्करण की पहचान करता हैः जहां मानक ई2ई एम18 अनस्क्रील्ड मॉडल (ई2ई-एक्स14एमडी1) को 100 एमए स्विचिंग क्षमता के लिए नामित किया गया है, एमई1 संस्करण इसे 200 एमए तक दोगुना कर देता है,उच्च-वर्तमान उपकरणों के लिए प्रत्यक्ष भार ड्राइविंग क्षमता का विस्तार करना.
-40°C से +85°C के ऑपरेटिंग तापमान रेंज वह विनिर्देश है जो E2E-X10ME1 को मानक E2E वेरिएंट से सबसे अधिक अलग करता है।
जहां अधिकांश E2E निकटता सेंसर −25°C से +70°C के लिए नामित हैं, ME1 मॉडल का विस्तारित तापमान तल ठंडे जलवायु में बाहरी प्रतिष्ठानों के लिए उपयुक्त है, गैर-गर्म भंडारण सुविधाएं,प्रशीतन वातावरण, और उत्तरी अक्षांशों में मशीन टूल्स जहां सुबह स्टार्टअप तापमान -25°C से काफी नीचे गिर जाता है। +85°C की ऊपरी सीमा गर्मी स्रोतों के पास स्थापना को समायोजित करती हैगर्मी उपचार लाइनें, और बिना कैबिनेट कूलिंग वाली मशीनें जहां परिवेश का तापमान नियमित रूप से 70 डिग्री सेल्सियस से अधिक हो।
बिना सुरक्षा के, E2E-X10ME1 अपने विद्युत चुम्बकीय क्षेत्र को सभी दिशाओं में सेंसर चेहरे से बढ़ाता है,एक M18 शरीर से 10 मिमी की सेंसरिंग दूरी प्राप्त करना जो एक ही आकार के आंतरिक रूप से परिरक्षित सेंसर से मेल नहीं खा सकती है.
This comes with the installation requirement to mount the sensor protruding from its bracket rather than flush with surrounding metal — a requirement that is straightforward to meet with standard M18 sensor mounting hardware and is consistently worth the additional mounting complexity in exchange for 10mm sensing range from the compact M18 body.
| पैरामीटर | मूल्य |
|---|---|
| दूरी का पता लगाना | 10 मिमी (±10%) |
| दूरी निर्धारित करना | ०८ मिमी |
| मानक लक्ष्य | लोहा 30 × 30 × 1 मिमी |
| आवास | M18 × 1 मिमी, अनइच्छित, निकेल-प्लेटेड पीतल |
| आउटपुट | एनपीएन, नो, 3-वायर |
| आपूर्ति वोल्टेज | 12 ∙ 24 वी डीसी |
| ऑपरेटिंग रेंज | 10V40V सीसी |
| स्विचिंग क्षमता | ०२०० एमए |
| वर्तमान खपत | अधिकतम 13 एमए |
| प्रतिक्रिया की आवृत्ति | 200 हर्ट्ज |
| केबल | 2 मीटर तेल प्रतिरोधी पीवीसी |
| आईपी रेटिंग | IP67 |
| ऑपरेटिंग तापमान | -40°C से +85°C तक |
| मानक | EN60947-1, EN60947-5-2, CE |
The 200mA switching capacity of the E2E-X10ME1 is the specification that makes it viable for direct load driving in circuits where a standard 100mA sensor would require an intermediate relay or transistor driver.
200 एमए रेंज के भीतर सामान्य 24 वी डीसी औद्योगिक भार में छोटे सोलेनोइड वाल्व (आमतौर पर 24 वी पर 50-150 एमए), रिले कॉइल (10-80 एमए), पायलट लाइट और टॉवर लाइट (20-50 एमए) शामिल हैं।और काउंटर/डिस्प्ले इनपुट.
200 एमए उपलब्ध होने के साथ, सेंसर अतिरिक्त हार्डवेयर के बिना सीधे लोड से जुड़ता है, सर्किट को सरल बनाता है और एक मध्यवर्ती स्विचिंग डिवाइस की लागत और विफलता बिंदु को समाप्त करता है।
200 एमए रेटिंग का मतलब यह नहीं है कि सेंसर मोटर भार या भारी प्रेरक कॉइल्स को अनिश्चित काल तक चला सकता है।प्रेरक भारों के लिए ∙ सोलेनोइड और रिले कॉइल ∙ स्विच-ऑन पर इनरश करंट स्थिर अवस्था के करंट से अधिक है, और स्विच-ऑफ पर प्रेरक किक एक वोल्टेज स्पाइक बनाता है।
Omron के E2E-X10ME1 में अधिभार suppressor सुरक्षा सामान्य प्रेरक स्विचिंग transients संभाल लेकिन उच्च प्रेरकत्व के साथ भार के लिए,भार के पार एक फ्लाईबैक डायोड बारी-बंद स्पाइक को सीमित करने के लिए अच्छा अभ्यास है.
ओमरोन E2E-X10ME1 को 125°C स्पैन पर -40°C से +85°C तक रेट करता है, जो मानक E2E के 95°C स्पैन से व्यापक है। यह विस्तारित रेटिंग दो दिशाओं में मायने रखती है।
ठंड के अंत में, -40 डिग्री सेल्सियस बाहरी कनाडाई सर्दियों, आर्कटिक औद्योगिक प्रतिष्ठानों में इलेक्ट्रॉनिक्स की विश्वसनीय शुरुआत के लिए सीमा है,और वॉक-इन शीत भंडारण सुविधाएँ यदि सेंसर को −25°C पर निर्दिष्ट किया गया है और सर्दियों की रात में वातावरण −35°C तक गिर जाता है, मानक सेंसर सुबह स्टार्टअप पर काम करने में विफल हो सकता है।
गर्म छोर पर, +85°C गर्मी उपचार भट्टियों, कुदाल प्रेस, कास्टिंग मशीनों और औद्योगिक भट्टियों के निकट परिवेश की स्थितियों को कवर करता है जहां मशीन की स्थिति का पता लगाने की आवश्यकता होती है।
विशेष रूप से सेंसर दूरी प्रदर्शन के लिए, ओमरोन निर्दिष्ट करता है कि तापमान भिन्नता 23 डिग्री सेल्सियस पर संदर्भित -25 डिग्री सेल्सियस से +70 डिग्री सेल्सियस के दायरे में स्विचिंग बिंदु को ± 10% तक स्थानांतरित करती है।इसका मतलब है कि चरम तापमान पर E2E-X10ME1 के भीतर काम करता है, सेंसर दूरी परिवर्तन स्थापना अंतराल डिजाइन में एक कारक है 8 मिमी सेटिंग दूरी (नामी 10 मिमी का 80%) थर्मल परिवर्तन के लिए पर्याप्त सीमा प्रदान करता है।
Q1: E2E-X10ME1 एनपीएन आउटपुट तार एक मानक पीएलसी के लिए कैसे करता है?
तीन तारों वाला एनपीएन कनेक्शनः +12 ∙ 24 वी डीसी आपूर्ति के लिए भूरे रंग का तार, सामान्य (0 वी) आपूर्ति के लिए नीले रंग का तार, पीएलसी एनपीएन डिजिटल इनपुट टर्मिनल के लिए काले रंग का आउटपुट तार।
जब एक लौह लक्ष्य 10 मिमी सेंसर क्षेत्र में प्रवेश करता है, तो एनपीएन आउटपुट ट्रांजिस्टर संचालित करता है ∙ काला तार पीएलसी इनपुट टर्मिनल को 0 वी की ओर खींचता है,और पीएलसी एक तर्क 1 इनपुट पंजीकृत करता है (डूबते तर्क के लिए विन्यस्त एनपीएन-इनपुट कार्ड के लिए). जब कोई लक्ष्य मौजूद नहीं है, आउटपुट खुला है, इनपुट लॉजिक 0 पढ़ता है.
Q2: M18 अनस्क्रीन E2E-X10ME1 के लिए धातु मुक्त क्षेत्र की आवश्यकता क्या है?
Omron specifies the required metal-free zone for unshielded M18 sensors in the E2E installation guide — the sensing face must protrude from the mounting bracket with no metallic material within the sensing face's lateral field projection zone.
ब्रैकेट बोर M18 धागे से मेल खाना चाहिए और आसपास की धातु की सतह को सेंसर की नोक के पीछे कम से कम शरीर के व्यास (18 मिमी) द्वारा प्रत्येक तरफ वापस रखा जाना चाहिए।इस क्षेत्र को बनाए रखने में विफलता प्रभावी सेंसिटिंग दूरी को कम करती है क्योंकि आसपास की धातु अनियंत्रित पार्श्व क्षेत्र को अवशोषित करती है.
Q3: ऑपरेटिंग वोल्टेज रेंज 1040V है, लेकिन पावर सप्लाई वोल्टेज 1224V है, क्या अंतर है?
स्थिर, निर्दिष्ट प्रदर्शन के लिए पावर सप्लाई वोल्टेज (1224V) अनुशंसित नाममात्र संचालन सीमा है।
ऑपरेटिंग वोल्टेज रेंज (10~40V) वह पूर्ण रेंज है जिस पर सेंसर बिना क्षति के काम करता है,आपूर्ति रेल सॅग्स (12V से कम) और 24V से अधिक यात्राओं को कवर करने के लिए (जैसे अनलोड आपूर्ति या ट्रांजिट).
24V से ऊपर या 12V से नीचे लगातार काम करना स्विचिंग सटीकता के लिए ओमरोन के प्रदर्शन विनिर्देश के बाहर है लेकिन जीवित रहने की सीमा के भीतर है।,विशिष्ट प्रदर्शन।
Q4: क्या E2E-X10ME1 पूर्ण 10 मिमी सीमा पर एल्यूमीनियम लक्ष्यों का पता लगा सकता है?
एल्यूमीनियम में लगभग 0.3×0.4× का सुधार कारक है M18 अनइक्लिडेड सेंसर के लिए,मानक प्लेट आयामों (30 × 30 मिमी) के लक्ष्य के लिए लगभग 3 × 4 मिमी की एक प्रभावी सेंसिटिंग दूरी का उत्पादन करना.
एल्यूमीनियम लक्ष्यों पर E2E-X10ME1 के लिए, स्थापना अंतर 3 मिमी के भीतर होना चाहिए, 8 मिमी सेटिंग दूरी के भीतर अच्छी तरह से, विश्वसनीय पता लगाने के लिए।सेंसर की स्थिति को तय करने से पहले स्थापना की स्थितियों में विशिष्ट मिश्र धातु और ज्यामिति के साथ हमेशा वास्तविक स्विचिंग दूरी की जांच करें.
Q5: वर्तमान खपत 13mA है और स्विचिंग क्षमता 200mA है ∙ क्या आपूर्ति वर्तमान क्षमता दोनों को कवर कर सकती है?
हां, ये अलग-अलग वर्तमान मान हैं. 13mA सेंसर्स की अपनी आंतरिक वर्तमान आपूर्ति से खींचता है (सदा मौजूद है जब संचालित किया जाता है).
200mA अधिकतम धारा है जो आउटपुट ट्रांजिस्टर के माध्यम से बह सकती है जब आउटपुट सक्रिय है (लक्ष्य का पता लगाया गया है) ।
आपूर्ति से सेंसर के लिए 13mA और लोड करंट के लिए 200mA तक की आपूर्ति की जानी चाहिए। 24V सीसी आपूर्ति से प्रति सेंसर कुल 213mA तक।और कुल आपूर्ति वर्तमान मांग से जुड़े लोड के आधार पर सेंसर प्रति 50~100mA के करीब है.
