हनीवेल 129464N | यूवी सेंसिंग ट्यूब — C7035 और C7061 फ्लेम डिटेक्टर के लिए प्रतिस्थापन, −40°F से +250°F

अवलोकन

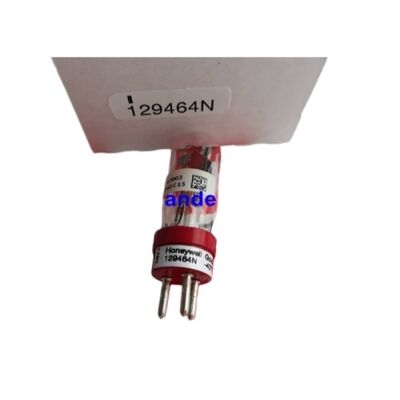

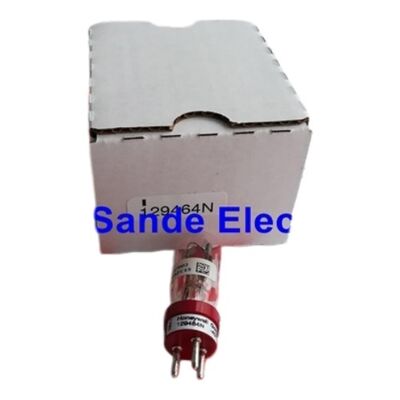

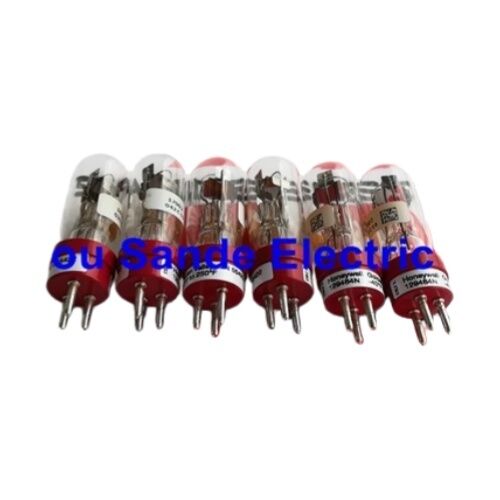

हनीवेल 129464N C7035 मिनीपीपर और C7061 यूवी फ्लेम डिटेक्टर के अंदर इस्तेमाल की जाने वाली यूवी सेंसिंग ट्यूब है — ग्लास-एनवेलप यूवी-संवेदनशील ट्यूब जो गैस, तेल और अन्य हाइड्रोकार्बन ज्वालाओं से उत्सर्जित पराबैंगनी विकिरण का पता लगाती है और जुड़े हुए बर्नर नियंत्रण इकाई को ज्वाला की उपस्थिति या अनुपस्थिति का संकेत देती है।

जब किसी स्थापित C7035 या C7061 फ्लेम डिटेक्टर में सेंसिंग ट्यूब जीवन के अंत तक पहुँच जाती है, तो 129464N हनीवेल-मूल प्रतिस्थापन है जो पूरे डिटेक्टर असेंबली को बदले बिना डिटेक्टर को उसकी निर्दिष्ट यूवी संवेदनशीलता पर बहाल करता है।

129464N को संबंधित 129464M से उसके तापमान रेटिंग द्वारा अलग किया गया है: 129464N को −40°F तक रेट किया गया है, जिससे ठंडे जलवायु में बाहरी प्रतिष्ठानों और बिना गर्म उपकरण कक्षों तक उपयोग का विस्तार होता है, जहाँ 129464M की 0°F निचली सीमा अपर्याप्त होगी।

दोनों ट्यूब एक ही C7035 डिटेक्टर की सेवा करते हैं; 129464N को अतिरिक्त रूप से C7061 के लिए योग्य बनाया गया है, जो भट्टियों, ड्रायर और थर्मल प्रसंस्करण संयंत्रों में निरंतर-संचालन औद्योगिक बर्नर अनुप्रयोगों को कवर करता है।

यूवी फ्लेम डिटेक्शन वह सेंसिंग तकनीक है जो गैस और तेल ज्वालाओं के लिए उपयुक्त है जो 185–260nm तरंग दैर्ध्य सीमा में यूवी विकिरण उत्सर्जित करती हैं।

सेंसिंग ट्यूब यूवी फोटॉन पर प्रतिक्रिया करती है — उनके प्रभाव को एक विद्युत संकेत में परिवर्तित करती है जिसे डिटेक्टर के इलेक्ट्रॉनिक्स ज्वाला की उपस्थिति के रूप में व्याख्या करते हैं।

धूप, गरमागरम लैंप और अधिकांश कृत्रिम प्रकाश स्रोत जो दृश्य-स्पेक्ट्रम फोटोसेल पर झूठे संकेत पैदा कर सकते हैं, महत्वपूर्ण सीमा में यूवी तरंग दैर्ध्य पर उत्सर्जित नहीं होते हैं, जिससे यूवी सेंसिंग अच्छी तरह से डिजाइन किए गए प्रतिष्ठानों में दहन ज्वालाओं के लिए स्वाभाविक रूप से चयनात्मक हो जाती है।

मुख्य विनिर्देश

C7035 और C7061 प्लेटफॉर्म — जहाँ 129464N का उपयोग किया जाता है

C7035 मिनीपीपर: C7035 इंटरमिटेंट-ऑपरेशन बर्नर अनुप्रयोगों के लिए हनीवेल का कॉम्पैक्ट एनालॉग यूवी फ्लेम सेंसर है — वाणिज्यिक हीटिंग, औद्योगिक प्रक्रिया उपकरण और हल्के औद्योगिक दहन प्रणालियों में गैस और तेल बर्नर जो सामान्य संचालन के दौरान चालू और बंद होते हैं।

डिटेक्टर को प्रत्येक चक्र की शुरुआत में बर्नर को मज़बूती से प्रज्वलित देखना चाहिए।

C7035 का उपयोग हनीवेल 7800-श्रृंखला और समकक्ष बर्नर नियंत्रण इकाइयों के साथ किया जाता है, जो यूवी-सेंसिंग तत्व प्रदान करता है जो नियंत्रण इकाई को संकेत देता है कि दहन स्थापित हुआ है या नहीं।

C7061 यूवी फ्लेम डिटेक्टर: C7061 निरंतर-संचालन औद्योगिक बर्नर तक यूवी फ्लेम पर्यवेक्षण का विस्तार करता है — औद्योगिक भट्टियों, ड्रायर, भट्टियों और थर्मल प्रसंस्करण संयंत्रों में बड़े गैस, तेल और दोहरे-ईंधन बर्नर जहां बर्नर लगातार चलता है बजाय चक्र के।

C7061 में डायनामिक सेल्फ-चेक क्षमता शामिल है, जो आवधिक रूप से सत्यापित करती है कि यूवी सेंसिंग ट्यूब सामान्य संचालन के दौरान सही ढंग से काम कर रही है — निरंतर-संचालन बर्नर अनुप्रयोगों के लिए एक सुरक्षा आवश्यकता जहां एक अनडिटेक्टेड ट्यूब विफलता अनमॉनीटर्ड ईंधन प्रवाह की अनुमति दे सकती है।

दोनों डिटेक्टर प्रकार यूवी-संवेदनशील तत्व के रूप में 129464N ट्यूब का उपयोग करते हैं।

ट्यूब को डिटेक्टर के ऑप्टिकल संरेखण को परेशान किए बिना हटाने और बदलने के लिए डिज़ाइन किया गया है — प्रतिस्थापन प्रक्रिया में डिटेक्टर आवास खोलना, सॉकेट से पुरानी ट्यूब निकालना और उसके स्थान पर 129464N डालना शामिल है।

यह फील्ड-रिप्लेसेबल डिज़ाइन का मतलब है कि जीवन के अंत तक पहुँचने वाली या गर्मी, कंपन, या विद्युत तनाव से क्षतिग्रस्त यूवी सेंसिंग ट्यूब को पूरे डिटेक्टर असेंबली को उसके माउंटिंग हार्डवेयर और साइट पाइप के साथ बदलने की आवश्यकता नहीं है।

यूवी सेंसिंग ट्यूब सेवा जीवन और प्रतिस्थापन ट्रिगर

यूवी सेंसिंग ट्यूब का एक सीमित सेवा जीवन होता है जिसे हनीवेल ऑपरेटिंग घंटों में निर्दिष्ट करता है, क्योंकि ट्यूब के भीतर यूवी-संवेदनशील सामग्री (आमतौर पर एक गैस-डिस्चार्ज या फोटोसेल निर्माण) संचयी यूवी एक्सपोजर और विद्युत साइक्लिंग के साथ धीरे-धीरे खराब हो जाती है।

जीवन के अंत तक पहुँचने वाली ट्यूब कम संवेदनशीलता दिखा सकती है — डिटेक्टर को ट्रिगर करने के लिए एक उज्जवल ज्वाला की आवश्यकता होती है — पूरी तरह से विफल होने और उपद्रव शटडाउन का कारण बनने से पहले, या अधिक महत्वपूर्ण रूप से, एक अनडिटेक्टेड ज्वाला हानि की अनुमति देता है।

129464N प्रतिस्थापन की आवश्यकता के व्यावहारिक संकेतक: बर्नर नियंत्रण एक ऐसे बर्नर पर बढ़े हुए इग्निशन विफलताओं या "कोई ज्वाला नहीं" लॉकआउट को लॉग करता है जो स्वतंत्र रूप से परीक्षण किए जाने पर मज़बूती से प्रज्वलित होता है; डिटेक्टर पर यूवी सिग्नल मीटर क्रमिक रखरखाव जांचों पर घटते रुझान दिखाता है; या डिटेक्टर ने C7035 या C7061 रखरखाव प्रलेखन में निर्दिष्ट सेवा घंटे जमा किए हैं।

C7061 के डायनामिक सेल्फ-चेक सक्रिय के साथ निरंतर-संचालन अनुप्रयोगों में, एक विफल ट्यूब को सेल्फ-चेक तंत्र द्वारा पता लगाया जाएगा और ज्वाला पर्यवेक्षण कार्य से समझौता होने से पहले एक सेवा अलार्म उत्पन्न करेगा।

बर्नर ईंधन संगतता

यूवी फ्लेम डिटेक्शन अधिकांश दहन ज्वालाओं के साथ संगत है — प्राकृतिक गैस, एलपीजी, तेल, हाइड्रोजन और अन्य कार्बन-युक्त या हाइड्रोजन-युक्त ईंधन सभी पहचान सीमा में यूवी विकिरण उत्सर्जित करते हैं।

129464N फोटॉन-डिटेक्शन स्तर पर ईंधन प्रकारों के बीच भेदभाव नहीं करता है; विशिष्ट ईंधनों के लिए समग्र बर्नर प्रबंधन प्रणाली की संगतता बर्नर नियंत्रण इकाई और बर्नर डिजाइन द्वारा निर्धारित की जाती है, न कि यूवी सेंसिंग ट्यूब द्वारा।

अक्सर पूछे जाने वाले प्रश्न

Q1: मुझे कैसे पता चलेगा कि 129464N यूवी ट्यूब को बदलने की आवश्यकता है?

प्राथमिक संकेतक हैं: क्रमिक रखरखाव जांचों पर घटता यूवी सिग्नल शक्ति (डिटेक्टर के सिग्नल स्तर संकेत या यूवी मीटर का उपयोग करके), पहले विश्वसनीय रहे बर्नर पर बढ़ी हुई इग्निशन विफलता दर या लॉकआउट, और C7035 या C7061 रखरखाव मैनुअल में निर्दिष्ट प्रतिस्थापन अंतराल तक पहुंचने वाले संचित ऑपरेटिंग घंटे।

कुछ औद्योगिक रखरखाव कार्यक्रम अनियोजित शटडाउन को रोकने के लिए, स्पष्ट स्थिति की परवाह किए बिना, यूवी ट्यूब को एक निश्चित अंतराल पर बदलते हैं — आमतौर पर निरंतर-संचालन भट्ठी बर्नर के लिए सालाना।

Q2: 129464N और 129464M के बीच क्या अंतर है?

दोनों C7035 डिटेक्टर के लिए यूवी सेंसिंग ट्यूब हैं। 129464M को 0°F से +250°F तक रेट किया गया है और यह केवल C7035 अनुप्रयोगों के लिए है। 129464N निचली तापमान सीमा को −40°F तक बढ़ाता है और अतिरिक्त रूप से C7061 फ्लेम डिटेक्टर के लिए योग्य है।

बाहरी प्रतिष्ठानों, ठंडे जलवायु उपकरण कक्षों और सभी C7061 अनुप्रयोगों के लिए 129464N चुनें।

Q3: क्या 129464N का उपयोग C7035 और C7061 के अलावा किसी अन्य डिटेक्टर में किया जा सकता है?

129464N को C7035 और C7061 डिटेक्टरों के लिए निर्दिष्ट किया गया है। हनीवेल की फ्लेम डिटेक्टर रेंज में अन्य यूवी डिटेक्टर मॉडल (C7012, C7024, C7027, C7076) शामिल हैं जो विभिन्न यूवी ट्यूब का उपयोग करते हैं — 191053, 129464M, या मॉडल-विशिष्ट ट्यूब।

129464N का उपयोग ऐसे डिटेक्टर में करना जिसके लिए इसे डिज़ाइन नहीं किया गया है, गलत सॉकेट फिट, अलग यूवी संवेदनशीलता विशेषताओं, या डिटेक्टर के इलेक्ट्रॉनिक्स के साथ बेमेल हो सकता है। प्रतिस्थापन ट्यूब ऑर्डर करने से पहले हमेशा सटीक डिटेक्टर मॉडल सत्यापित करें।

Q4: 129464N को C7035 या C7061 में कैसे स्थापित किया जाता है?

बर्नर सिस्टम को सुरक्षित रूप से बंद कर दिया गया है, ईंधन और विद्युत आपूर्ति से अलग कर दिया गया है, और डिटेक्टर को सुरक्षित हैंडलिंग तापमान तक ठंडा कर दिया गया है, डिटेक्टर आवास को C7035/C7061 सेवा निर्देशों के अनुसार खोला जाता है।

पुरानी ट्यूब को उसके सॉकेट से हटा दिया जाता है और सेवा मैनुअल में निर्दिष्ट सही अभिविन्यास के साथ 129464N को उसके स्थान पर डाला जाता है।

आवास बंद कर दिया जाता है, और डिटेक्टर का कार्यात्मक परीक्षण किया जाता है — यह सत्यापित करते हुए कि यूवी सिग्नल स्तर और प्रतिक्रिया समय डिटेक्टर के निर्दिष्ट मापदंडों को पूरा करते हैं — बर्नर सिस्टम को सेवा में वापस लाने से पहले।

Q5: क्या 129464N हनीवेल 7800 श्रृंखला बर्नर नियंत्रण प्रणालियों के साथ काम करता है?

129464N C7035 और C7061 फ्लेम डिटेक्टरों के अंदर सेंसिंग तत्व है, जिन्हें हनीवेल 7800-श्रृंखला बर्नर नियंत्रणों के साथ उपयोग के लिए योग्य बनाया गया है। सेंसिंग ट्यूब स्वयं सीधे बर्नर नियंत्रण से कनेक्ट नहीं होती है — यह डिटेक्टर के इलेक्ट्रॉनिक्स से जुड़ती है, जो फिर बर्नर नियंत्रण के साथ इंटरफेस करती है।

7800-श्रृंखला संगतता C7035 या C7061 डिटेक्टर मॉडल और विशिष्ट बर्नर नियंत्रण इकाई पर निर्भर करती है; विशिष्ट अनुप्रयोग के लिए हनीवेल के सिस्टम चयन प्रलेखन से डिटेक्टर-टू-कंट्रोल संगतता सत्यापित करें।
