ओमरॉन E2E-X3D1-N प्रॉक्सिमिटी स्विच सेंसर
M12, 3mm, शील्डेड, DC 2-वायर नॉर्मली ओपन
ब्रांड: ओमरॉन | सीरीज़: E2E | पार्ट नंबर: E2E-X3D1-N / E2EX3D1N
स्थिति: मूल पैक में नया | मुफ़्त शिपिंग | स्टॉक में
औद्योगिक अनुप्रयोगों में सिद्ध विश्वसनीयता
ओमरॉन E2E-X3D1-N शील्डेड इंडक्टिव प्रॉक्सिमिटी स्विच ने मशीन टूल्स, कन्वेयर, रोबोटिक सेल और असेंबली फिक्स्चर में विश्वसनीयता के बेंचमार्क के रूप में खुद को स्थापित किया है। इस M12 थ्रेडेड सिलिंड्रिकल सेंसर में 3mm सेंसिंग रेंज, DC 2-वायर नॉर्मली-ओपन आउटपुट और IP67 एनवायर्नमेंटल प्रोटेक्शन है जो बिना फिजिकल कॉन्टैक्ट के फेरस मेटल टारगेट का पता लगाने के लिए है।
मुख्य विनिर्देश
| विनिर्देश |
मान |
| हाउसिंग |
M12 सिलिंड्रिकल, थ्रेडेड बैरल |
| सेंसिंग दूरी |
3 मिमी (रेटेड) |
| सेंसिंग विधि |
इंडक्टिव (फेरस धातुएँ) |
| शील्डिंग |
शील्डेड — फ्लश माउंट करने योग्य |
| आउटपुट प्रकार |
DC 2-वायर, पोलरिटी संरक्षित |
| ऑपरेशन मोड |
NO (नॉर्मली ओपन) |
| आपूर्ति वोल्टेज |
10 से 30V DC |
| लोड करंट रेंज |
3 से 100 mA |
| प्रतिक्रिया आवृत्ति |
1,000 हर्ट्ज अधिकतम |
| ऑपरेटिंग तापमान |
−25°C से +70°C |
| सुरक्षा की डिग्री |
IP67 / ऑयल-प्रूफ |
| हाउसिंग सामग्री |
निकल-प्लेटेड पीतल |
| प्रमाणन |
CE, NEMA 1/4/6/12/13 |
स्रोत: ओमरॉन E2E सीरीज़ डेटाशीट, कैट. नं. D126-E1
फ्लश माउंट क्षमता
शील्डेड डिज़ाइन इलेक्ट्रोमैग्नेटिक फ़ील्ड को सेंसर फेस के माध्यम से आगे की ओर निर्देशित करता है, जिससे धातु के ब्रैकेट और मशीन फ्रेम में बिना किसी हस्तक्षेप के फ्लश इंस्टॉलेशन की अनुमति मिलती है। यह प्लास्टिक स्पेसर रिंग या न्यूनतम स्टैंडऑफ़ आवश्यकताओं की आवश्यकता को समाप्त करता है, जिससे कॉम्पैक्ट इंस्टॉलेशन में अधिकतम डिज़ाइन लचीलापन मिलता है।
2-वायर DC सरलता
DC 2-वायर आउटपुट आर्किटेक्चर केवल दो कंडक्टरों की आवश्यकता करके इंस्टॉलेशन को सरल बनाता है, जिससे यह मैकेनिकल स्विच को बदलने और वायरिंग जटिलता को कम करने के लिए आदर्श बन जाता है। यह डिज़ाइन अधिकांश PLC इनपुट कार्ड के साथ सीधी संगतता प्रदान करता है जबकि विश्वसनीय संचालन बनाए रखता है।
उच्च-गति प्रदर्शन
1,000 हर्ट्ज की अधिकतम प्रतिक्रिया आवृत्ति के साथ, यह सेंसर गियर टूथ काउंटिंग, इंडेक्सिंग और रोटरी टारगेट डिटेक्शन सहित उच्च-गति अनुप्रयोगों को मानक औद्योगिक अनुप्रयोगों के लिए पर्याप्त प्रदर्शन मार्जिन के साथ संभालता है।
मजबूत पर्यावरणीय सुरक्षा
IP67 प्रमाणन धूल के प्रवेश और अस्थायी पानी में डूबने से पूर्ण सुरक्षा सुनिश्चित करता है। तेल-प्रतिरोधी सेंसिंग फेस और पीवीसी केबल जैकेट कटिंग ऑयल, कूलेंट और मशीन टूल अनुप्रयोगों में आम उच्च-दबाव वाले वॉशडाउन वातावरण के खिलाफ अतिरिक्त सुरक्षा प्रदान करते हैं।
डुअल LED इंडिकेटर
- ग्रीन सेटिंग इंडिकेटर: इंस्टॉलेशन के दौरान पावर और सेंसिंग रेंज के भीतर टारगेट डिटेक्शन की पुष्टि करता है
- रेड ऑपरेशन इंडिकेटर: कमीशनिंग और समस्या निवारण के लिए रीयल-टाइम आउटपुट स्थिति दिखाता है
सामान्य अनुप्रयोग
- मशीन टूल्स और सीएनसी सेंटर - पार्ट उपस्थिति का पता लगाना और स्थिति की पुष्टि
- रोबोटिक एंड-ऑफ-आर्म टूलिंग - ग्रिपर पार्ट डिटेक्शन और वर्कपीस सत्यापन
- कन्वेयर सिस्टम - पैलेट डिटेक्शन और स्थिति की पुष्टि
- स्टैम्पिंग और प्रेस लाइनें - डाई सुरक्षा और सामग्री फीड की पुष्टि
- ऑटोमोटिव असेंबली - कंपोनेंट उपस्थिति सत्यापन
- खाद्य और पेय लाइनें - धातु पैकेजिंग का पता लगाना
मॉडल वेरिएंट
| मॉडल |
कनेक्शन |
नोट्स |
| E2E-X3D1-N 2M |
प्री-वायर्ड, 2m पीवीसी केबल |
सबसे आम स्टॉक किया गया वेरिएंट |
| E2E-X3D1-N 5M |
प्री-वायर्ड, 5m पीवीसी केबल |
बिना एक्सटेंशन के लंबी रन |
| E2E-X3D1-M1G |
M12 कनेक्टर |
क्विक-डिस्कनेक्ट इंस्टॉलेशन |
| E2E-X3D2-N 2M |
प्री-वायर्ड, 2m पीवीसी केबल |
NC आउटपुट संस्करण |
अक्सर पूछे जाने वाले प्रश्न
क्या E2E-X3D1-N एल्यूमीनियम या स्टेनलेस स्टील जैसी गैर-फेरस धातुओं का पता लगाता है?
फेरस धातुओं के लिए अनुकूलित होने पर भी, यह सेंसर गैर-फेरस धातुओं का पता लगाएगा, लेकिन कम सेंसिंग दूरी के साथ (आमतौर पर एल्यूमीनियम के लिए रेटेड दूरी का 40-50%)। इंस्टॉलेशन के दौरान वास्तविक टारगेट सामग्री के साथ डिटेक्शन की विश्वसनीयता सत्यापित करें।
क्या कई सेंसर एक साथ पास-पास लगाए जा सकते हैं?
हाँ, आपसी हस्तक्षेप को रोकने के लिए साइड-बाय-साइड 30 मिमी या एक-दूसरे का सामना करने वाले 20 मिमी की न्यूनतम दूरी के साथ। करीब दूरी के लिए, वैकल्पिक-आवृत्ति वेरिएंट पर विचार करें।
NO और NC आउटपुट में क्या अंतर है?
नॉर्मली ओपन (NO) आउटपुट टारगेट डिटेक्ट होने पर बंद हो जाता है (E2E-X3D1-N)। नॉर्मली क्लोज्ड (NC) आउटपुट टारगेट डिटेक्ट होने पर खुल जाता है (E2E-X3D2-N)। अधिकांश अनुप्रयोगों में उपस्थिति का पता लगाने के तर्क के लिए NO का उपयोग किया जाता है।
3mA न्यूनतम लोड आवश्यकता क्या है?
DC 2-वायर सेंसर को उचित संचालन के लिए न्यूनतम 3mA लोड करंट की आवश्यकता होती है। अधिकांश औद्योगिक PLC इनपुट 5-15mA खींचते हैं, जो इस थ्रेशोल्ड से काफी ऊपर है।
क्या E2E-X3D1-N को नए मॉडल से बदला जा रहा है?
हालांकि ओमरॉन उन्नत सुविधाओं के साथ E2E NEXT सीरीज़ प्रदान करता है, E2E-X3D1-N उपलब्ध है और समान फॉर्म, फिट और फ़ंक्शन की आवश्यकता वाले मौजूदा इंस्टॉलेशन के लिए सीधा प्रतिस्थापन है।

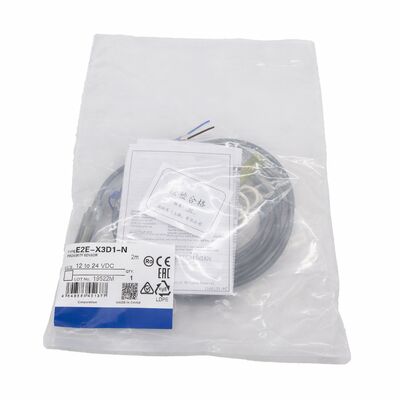

पैकेजिंग और शिपिंग
मूल ओमरॉन पैकेजिंग में नया शिप किया जाता है, फ़ैक्टरी सील किया जाता है। स्टॉक में इकाइयों के लिए त्वरित प्रेषण के साथ मुफ़्त शिपिंग शामिल है। अंतर्राष्ट्रीय ऑर्डर DHL, FedEx, या UPS के माध्यम से पूर्ण ट्रैकिंग के साथ शिप किए जाते हैं।
