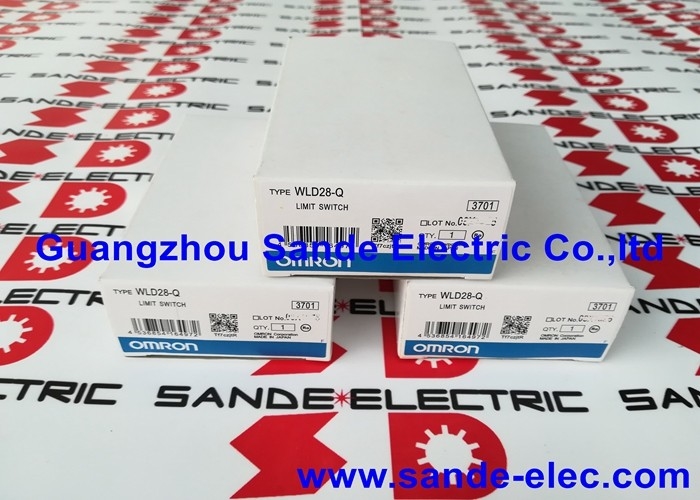

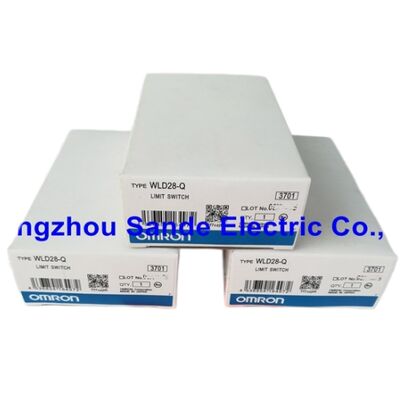

नई ओमरोन WLD28-Q WLD28Q सीमा स्विच निः शुल्क शिपिंग तेजी से वितरण

ओमरोन WLD28-Q∙ सामान्य प्रयोजन सीमा स्विच ∙ कॉइल स्प्रिंग एक्ट्यूएटर (6.5 डाय. × 140 मिमी), स्नैप एक्शन, SPST-NO + SPST-NC, 10A/500VAC, स्व-रीसेट, IP67

अवलोकन

दOmron WLD28-Qयह WL श्रृंखला के सामान्य प्रयोजन के सीमा स्विच का एक कॉइल स्प्रिंग एक्ट्यूएटर संस्करण है, WL28 बॉडी स्टेनलेस स्टील कॉइल स्प्रिंग से लैस है, जिसकी तार व्यास 6.5 मिमी और कुल लंबाई 140 मिमी है।एक omnidirectional दृष्टिकोण actuator प्रदान करता है जो किसी भी पार्श्व दिशा से संपर्क के तहत विचलित होता है और संपर्क बल को हटाए जाने पर तटस्थ स्थिति में स्व-रीसेट होता है.

स्विच शरीर के अंदर स्नैप कार्रवाई तंत्र एक साफ,रिबाउंड-रिडक्टिवेटेड संपर्क संक्रमण, चाहे चालित तत्व की गति ️ धीमी गति से चलने वाली मशीन टेबल से तेजी से चलने वाली कन्वेयर पुशर तक हो।.

डब्ल्यूएल श्रृंखला भौतिक संपर्क के माध्यम से सामान्य प्रयोजन मशीन स्थिति संवेदन के लिए ओमरोन की प्राथमिक लाइन है।

जहां प्रेरक और फोटोइलेक्ट्रिक सेंसरों ने मानक उपस्थिति/गैर-मौजूदगी का पता लगाने के लिए नए डिजाइनों में सीमा स्विचों की काफी हद तक जगह ले ली है,डब्ल्यूएल श्रृंखला उन संदर्भों में सक्रिय अनुप्रयोग को बरकरार रखती है जहां शारीरिक संपर्क सही पहचान विधि है: लचीले या नरम भागों का पता लगाना जहां स्विच को एक अंतराल पर धातु का पता लगाने के बजाय लक्ष्य के साथ शारीरिक रूप से विचलित होना चाहिए,चलाने वाले तत्व जहां दृष्टिकोण दिशा परिवर्तनीय या सर्वदिशात्मक है, और ऐसे संयंत्र जहां कोइल स्प्रिंग की लचीली यात्रा ऐसे लक्ष्यों का पता लगाने में सक्षम हो जो एक कठोर पिंपल या रोलर को नुकसान पहुंचा सकते हैं।

कॉइल स्प्रिंग एक्ट्यूएटर WLD28 उत्पाद परिवार के भीतर इस संस्करण को परिभाषित करने वाली विशिष्ट विशेषता है।

स्टेनलेस स्टील की कॉइल शीतलक और तेल वातावरण में संक्षारण प्रतिरोध प्रदान करती है,और 140 मिमी वसंत लंबाई एक उदार सक्रियण क्षेत्र देता है √ वसंत विचलित करता है और एक यात्रा की लंबाई पर आंतरिक स्विच को चलाता है जो एक पिंपल या रोलर को समायोजित कर सकता है.

यह विस्तारित प्रवर्तन यात्रा पासिंग लक्ष्यों का पता लगाने के लिए मूल्यवान है जहां दृष्टिकोण सटीक रूप से नियंत्रित नहीं है,या जब मशीन की पोजिशनिंग दोहराने की क्षमता कम दूरी के पल्सर के विश्वसनीय संचालन की गारंटी देने के लिए अपर्याप्त है.

प्रमुख विनिर्देश

कोइल स्प्रिंग एक्ट्यूएटर ️ किसी भी कोण से सर्वदिशात्मक संपर्क

कॉइल स्प्रिंग WL श्रृंखला में सबसे बहुमुखी एक्ट्यूएटर है। रोलर प्लंजर (केवल ऊर्ध्वाधर/अक्षीय दृष्टिकोण पर कार्य करता है) या रोलर लीवर (रोटेशन के एक परिभाषित विमान पर कार्य करता है) के विपरीत, the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

यह सर्वदिशात्मक विशेषता संरेखण की आवश्यकता को समाप्त करती है जो अन्य एक्ट्यूएटर प्रकारों को सटीक लक्ष्य दृष्टिकोण ज्यामिति पर निर्भर करती है।

6.5 मिमी के तार व्यास के स्टेनलेस स्टील कॉइल से औद्योगिक वातावरण के लिए सामग्री की ताकत और संक्षारण प्रतिरोध प्रदान होता है।

140 मिमी की कुल वसंत लंबाई लगभग 100 मिमी + के उपयोग करने योग्य यात्रा का एक सक्रियण क्षेत्र बनाती है। इस क्षेत्र के साथ कहीं भी गुजरने वाला लक्ष्य वसंत को विचलित करता है और स्विच को चालू करता है।वसंत की लंबाई के साथ एक उदार पता लगाने खिड़की दे रही है कि पिंपल actuators प्रदान नहीं कर सकते.

अनुप्रयोगों के लिए जैसे कि प्रेस पर भाग निष्कासन का पता लगाना, कन्वेयर जाम का पता लगाना जहां एक उत्पाद किसी भी दिशा से धक्का दे सकता है, निरंतर प्रक्रिया उपकरण पर वेब या स्ट्रिप ब्रेक का पता लगाना,और लचीले घटकों की उपस्थिति का पता लगाने जो एक कठोर actuator धक्का नहीं कर सकते, कॉइल स्प्रिंग की लचीली, सर्वदिशात्मक प्रतिक्रिया इसकी सक्षम विशेषता है।

स्नैप एक्शन मैकेनिज्म ️ दृष्टिकोण गति से स्वतंत्र विश्वसनीय स्विचिंग

स्नैप एक्शन तंत्र एक परिभाषित ट्रिगर बिंदु तक एक वसंत में ऊर्जा संग्रहीत करता है,फिर इसे तेजी से रिलीज़ करता है उच्च गति पर संपर्कों के संक्रमण की परवाह किए बिना कैसे धीरे या तेजी से क्रिया बल लागू किया गया था.

यह गति की स्वतंत्रता दो व्यावहारिक कारणों से महत्वपूर्ण है।

सबसे पहले, धीमी गति से चलने वाले ड्राइविंग तत्व ∙ एक हाइड्रोलिक टेबल जो 1 मिमी/मिनट की गति से चलती है,एक मैनुअल पोजिशनिंग फिक्स्चर ️ स्विच पर इतनी धीरे-धीरे बल लागू करें कि एक साधारण वसंत संपर्क धीरे-धीरे स्विचिंग क्षेत्र को पार करेगा, संपर्क सतहों पर संपर्क उछाल या विद्युत चाप की एक विस्तारित अवधि का उत्पादन।स्नैप कार्रवाई यह सुनिश्चित करने से संपर्क यात्राओं को माइक्रोसेकंड में खुले से बंद (या बंद से खुला) से समाप्त करता है, संचालित तत्व की गति से स्वतंत्र है।

दूसरा, स्नैप एक्शन ऑपरेटिंग गति और तापमान की पूरी सीमा में लगातार संपर्क बल और संपर्क दबाव उत्पन्न करता है।

स्विचिंग पॉइंट की दोहरावशीलता ️ चालू और बंद स्थिति के बीच यांत्रिक हिस्टेरेसिस ️ तंग और अनुमानित है,यही कारण है कि Omron पूर्व यात्रा आयाम निर्दिष्ट करता है (आमतौर पर 1.7 मिमी WLD28 रोलर प्लंजर वेरिएंट के लिए) सटीकता के साथ।

एसपीएसटी-एनओ + एसपीएसटी-एनसी 2 सर्किट डबल ब्रेक

संपर्क विन्यास एक स्विच शरीर से एक सामान्य रूप से खुला सर्किट और एक सामान्य रूप से बंद सर्किट प्रदान करता है,प्रत्येक एक डबल ब्रेक के रूप में लागू किया गया संपर्क एक साथ दो बिंदुओं पर सर्किट को बाधित करता है.

डबल ब्रेक संपर्क एक ही संपर्क यात्रा पर एकल ब्रेक संपर्क की तुलना में दो बार चाप विराम दूरी प्रदान करते हैं,यही कारण है कि WL श्रृंखला एक कॉम्पैक्ट स्विच शरीर में 10A/500VAC/600VAC संपर्क रेटिंग प्राप्त करता है.

मशीन नियंत्रण सर्किट में, एक स्विच बॉडी से उपलब्ध दोनों NO और NC संपर्क होने के लिए स्थिति इंटरलॉकिंग के लिए मानक विन्यास हैःNO संपर्क पीएलसी को संचालित स्थिति की पुष्टि करता है (जब वसंत विचलित होता है तो बंद हो जाता है), जबकि एनसी संपर्क एक ही समय में खुलता है, एक स्विच-ओवर एक्शन प्रदान करता है जो एक ही समय में एक सर्किट को सक्रिय कर सकता है और एक स्विच एक्शन के साथ दूसरे को बंद कर सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: स्प्रिंग को "स्वयं-रीसेट" के रूप में वर्णित किया गया है ∙ ऑपरेशन के लिए इसका क्या अर्थ है?

स्व-रीसेट का अर्थ है कि जब प्रवर्तक तत्व वापस ले लिया जाता है, तो प्रवर्तक वसंत बल के अधीन अपनी तटस्थ (मुक्त) स्थिति में लौटता है और संपर्क एक साथ अपनी मूल स्थिति में लौटते हैं (NO खुलता है,एनसी बंद).

कोई तालाबंदी या बनाए रखने की क्रिया नहीं है ✓ स्विच को चालू करने वाली शक्ति को हटाए जाने के बाद अपनी चालू स्थिति नहीं रखती है।

यह स्थिति का पता लगाने के लिए मानक विन्यास हैः स्विच केवल तभी चालू होता है जब लक्ष्य वसंत दबा रहा हो,और संपर्क लक्ष्य वापस ले लिया है के रूप में जल्द ही अपने आराम की स्थिति में लौटता है.

Q2: 2-सर्किट डबल ब्रेक संपर्क और एक मानक एकल ब्रेक SPDT के बीच अंतर क्या है?

एक मानक एसपीडीटी (एकल ध्रुव डबल थ्रो) दो संपर्कों के बीच एक एकल सामान्य टर्मिनल को स्विच करता है।

WLD28-Q के दो सर्किट डबल ब्रेक संपर्क विन्यास दो अलग, स्वतंत्र सर्किट प्रदान करता हैः एक SPST-NO (एक ध्रुव एकल फेंक,सामान्य रूप से खुला) सर्किट और एक SPST-NC (एकल पोल एकल फेंक), सामान्यतः बंद) सर्किट, प्रत्येक दोहरे ब्रेक क्रिया के साथ।

दोनों सर्किट एक साथ स्विच करते हैं लेकिन विद्युत रूप से एक दूसरे से अलग होते हैं। यह NO और NC सर्किट को स्वतंत्र रूप से अलग-अलग वोल्टेज या सर्किट स्विच करने की अनुमति देता है,एक एसपीडीटी के विपरीत जहां दोनों फेंक साझा टर्मिनल साझा.

Q3: 10A/500VAC पर, WLD28-Q सीधे मोटर सर्किट स्विच कर सकता है?

10A प्रतिरोधक धारा 250VAC पर गैर-अनुप्रेरक (प्रतिरोधक) भारों पर लागू होती है।मोटर स्टार्टअप (आमतौर पर 6 × पूर्ण भार पर वर्तमान) पर इनरश करंट स्विच के इनरश रेटिंग के भीतर होना चाहिए, और मोटर लोड करंट पर संपर्क धीरज 750,000 संचालन के नामित विद्युत प्रतिरोध जीवन से कम है।

छोटे मोटर स्विचिंग (अंशिक अश्वशक्ति) के लिए, उचित डीरेटिंग के साथ प्रत्यक्ष स्विचिंग संभव है।

बड़े मोटर्स के लिए, एक मध्यवर्ती संपर्ककर्ता सीमा स्विच संपर्कों की रक्षा करता है और मानक अभ्यास है।

Q4: स्टेनलेस स्टील स्प्रिंग 140 मिमी लम्बी है, इसे स्विच बॉडी से कैसे जोड़ा जाता है?

कोइल स्प्रिंग WLD28 शरीर पर सिर अनुभाग में संलग्न होती है, जहां स्प्रिंग बेस स्विच के संचालन तंत्र के साथ इंटरफेस करता है।किसी भी पार्श्व दिशा में वसंत के विचलन आंतरिक स्नैप कार्रवाई तंत्र के लिए बल प्रेषित करता है.

स्थापना के लिए स्विच बॉडी को स्विच हाउसिंग माउंटिंग छेद के माध्यम से M4 स्क्रू के साथ मशीन पर लगाया जाता है, जिसमें स्प्रिंग अपेक्षित लक्ष्य दृष्टिकोण की दिशा में उन्मुख होती है।स्टेनलेस स्टील का निर्माण शीतलता का विरोध करता है, तेल और सफाई एजेंट जो कि मशीन टूल्स के वातावरण के लिए विशिष्ट हैं।

Q5: सामान्य प्रकार के सेवा जीवन और नामित विद्युत स्थायित्व के बीच अंतर क्या है?

यांत्रिक जीवन (15,000,000 संचालन) लोड के बिना स्विच तंत्र को सहन करने वाले क्रियाओं की संख्या है000 संचालन) नामित भार (10A/250VAC प्रतिरोध) पर क्रियाओं की संख्या है, जिसके बाद संपर्क सतहों पर आर्क क्षरण के कारण संपर्क प्रतिरोध विनिर्देश से परे बढ़ सकता है।

छोटे पीएलसी भारों को स्विच करने वाले अनुप्रयोगों में (520mA), प्रभावी विद्युत जीवन 750,000 ऑपरेशनों से बहुत अधिक है ¢ माइक्रोएम्प पीएलसी इनपुट धाराओं पर संपर्क क्षरण नगण्य है।भारी भार स्विचिंग के लिए नामित धारा के पास, 750,000-ऑपरेशन विद्युत जीवन सीमित विनिर्देश है।
