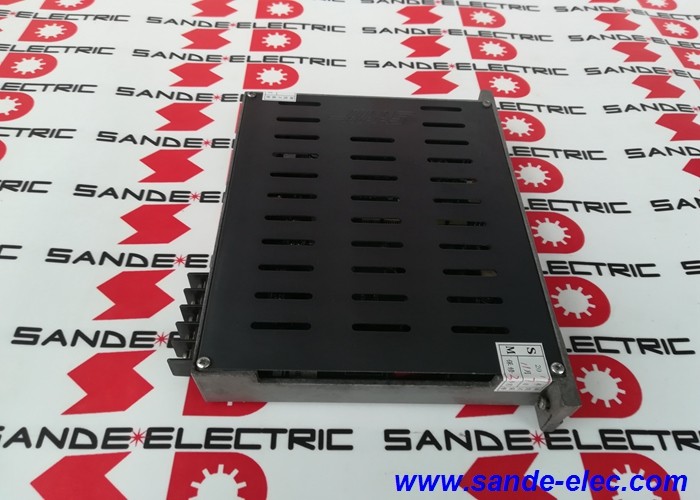

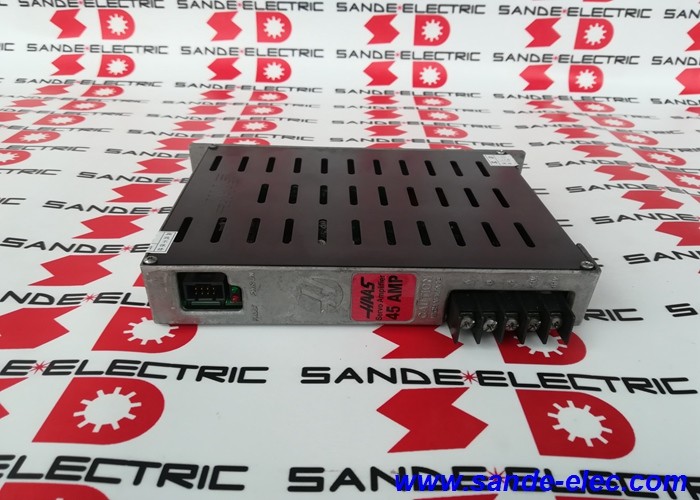

प्रयुक्त स्मार्ट HAAS सर्वो मोटर ड्राइवर एम्पलीफायर 45A 93-32-3551J

HAAS 93-32-3551J — BL स्मार्ट सर्वो एम्पलीफायर, 45A, NGC एक्सिस ड्राइव

अवलोकन

HAAS 93-32-3551J एक 45-एम्प ब्रशलेस स्मार्ट सर्वो एम्पलीफायर है — HAAS ऑटोमेशन के NGC (नेक्स्ट जनरेशन कंट्रोल) सर्वो एम्पलीफायर परिवार में मिड-रेंज एक्सिस ड्राइव मॉड्यूल। HAAS के अपने पार्ट डिस्क्रिप्शन "AMP, 45A BL SMART" को वहन करते हुए, यह 30A मॉड्यूल और भारी-ड्यूटी 60A और 90A इकाइयों के बीच बैठता है, और यह HAAS के VMC और लेथ उत्पाद रेंज में सबसे अधिक बार दिखाई देने वाले मध्यम-लोड फीड एक्सिस के लिए एम्पलीफायर का विकल्प है।यह यूनिट

उपयोग किया हुआ / अधिशेष स्थिति में पेश की जाती है और इसे HAAS NGC मशीन से हटाए गए के रूप में प्रस्तुत किया गया है। जो खरीदार NGC-नियंत्रित HAAS मशीन पर एक एक्सिस को बहाल करने के लिए लागत प्रभावी मार्ग की तलाश कर रहे हैं, उन्हें यह किसी भी 93-32-3551J या सुपरसीडेड 32-3551J के लिए एक सीधा कार्यात्मक प्रतिस्थापन मिलेगा जिसे इसे बदलने के लिए डिज़ाइन किया गया था।सत्यापित विनिर्देश

पैरामीटर

HAAS NGC मशीनें व्यक्तिगत एक्सिस एम्पलीफायर मॉड्यूल में मोशन कंट्रोल वितरित करती हैं, जिनमें से प्रत्येक एक साझा 320 V DC बस से संचालित होता है। वह बस वेक्टर ड्राइव असेंबली — मशीन की केंद्रीय पावर रूपांतरण इकाई — द्वारा बनाए रखी जाती है — जो इनकमिंग थ्री-फेज मेन सप्लाई को एक स्थिर उच्च-वोल्टेज DC रेल में रेक्टिफाई करती है और इसे कैबिनेट में हर सर्वो एम्पलीफायर को वितरित करती है।

93-32-3551J सीधे इस रेल से जुड़ता है। जब NGC नियंत्रण उस एक्सिस पर एक चाल का आदेश देता है जिसकी सेवा एम्पलीफायर करता है, तो एम्पलीफायर का पावर स्टेज उस DC बस ऊर्जा को सर्वो मोटर के लिए एक चर-आवृत्ति, चर-आयाम थ्री-फेज आउटपुट में स्विच करता है। मोटर एनकोडर लूप को बंद करने के लिए स्थिति और वेग डेटा फीड करता है, और नियंत्रण के लिए एम्पलीफायर की डिजिटल संचार लाइन लगातार एक्सिस की स्थिति, फॉल्ट की स्थिति और थर्मल स्थिति की रिपोर्ट करती है।

NGC इलेक्ट्रिकल कैबिनेट के भीतर, चार एम्पलीफायर आकारों का उपयोग किया जाता है: 30A, 60A, और 90A इस 45A यूनिट के साथ। सभी चार वास्तुशिल्प रूप से समान हैं और समान तर्क पर काम करते हैं। अंतर विशुद्ध रूप से पावर स्टेज की वर्तमान रेटिंग में है — जो निर्धारित करता है कि कौन सी एक्सिस और कौन से मोटर फ्रेम आकार प्रत्येक एम्पलीफायर का समर्थन कर सकते हैं।

"स्मार्ट" भेद: NGC नियंत्रण के लिए डिजिटल संचार

"BL स्मार्ट" पदनाम सिर्फ एक उत्पाद नाम नहीं है। यह संचार आर्किटेक्चर की पहचान करता है जो इस एम्पलीफायर पीढ़ी को HAAS के पहले के एनालॉग एम्पलीफायरों से अलग करता है। स्मार्ट एम्पलीफायर डिज़ाइन में, प्रत्येक मॉड्यूल NGC नियंत्रण के साथ एक लाइव डिजिटल डेटा लिंक बनाए रखता है। यह लिंक न केवल मोटर कमांड सिग्नल बल्कि निरंतर नैदानिक जानकारी भी ले जाता है: ओवरकरंट इवेंट, बस वोल्टेज स्थिति, थर्मल लोड और फॉल्ट कोड।

जब कोई एक्सिस फॉल्ट होता है, तो NGC नियंत्रण का अलार्म डिस्प्ले एम्पलीफायर के स्वयं के आंतरिक निगरानी से सीधे प्राप्त कोड-पहचाने गए फॉल्ट को दर्शाता है — बजाय इसके कि एक तकनीशियन को सामान्य एक्सिस त्रुटि संदेशों से कारण का अनुमान लगाने की आवश्यकता हो। वह नैदानिक ग्रैन्युलैरिटी रखरखाव कर्मियों के लिए स्मार्ट एम्पलीफायर आर्किटेक्चर के व्यावहारिक दिन-प्रतिदिन के लाभों में से एक है।

"BL" उपसर्ग ब्रशलेस के लिए खड़ा है, यह पुष्टि करता है कि यह एम्पलीफायर HAAS के ब्रशलेस AC सर्वो मोटर्स के लिए डिज़ाइन किया गया है और इसके साथ जोड़ा जाना चाहिए। थ्री-फेज मोटर कनेक्शन (U, V, W) और मोटर एनकोडर फीडबैक केबल दोनों एम्पलीफायर के सामने वाले चेहरे पर जुड़े होते हैं, जिससे स्थापना या प्रतिस्थापन के दौरान वायरिंग व्यवस्थित रहती है और कनेक्शन सत्यापन सीधा रहता है।

निष्क्रिय कूलिंग: स्थापना के लिए इसका क्या मतलब है

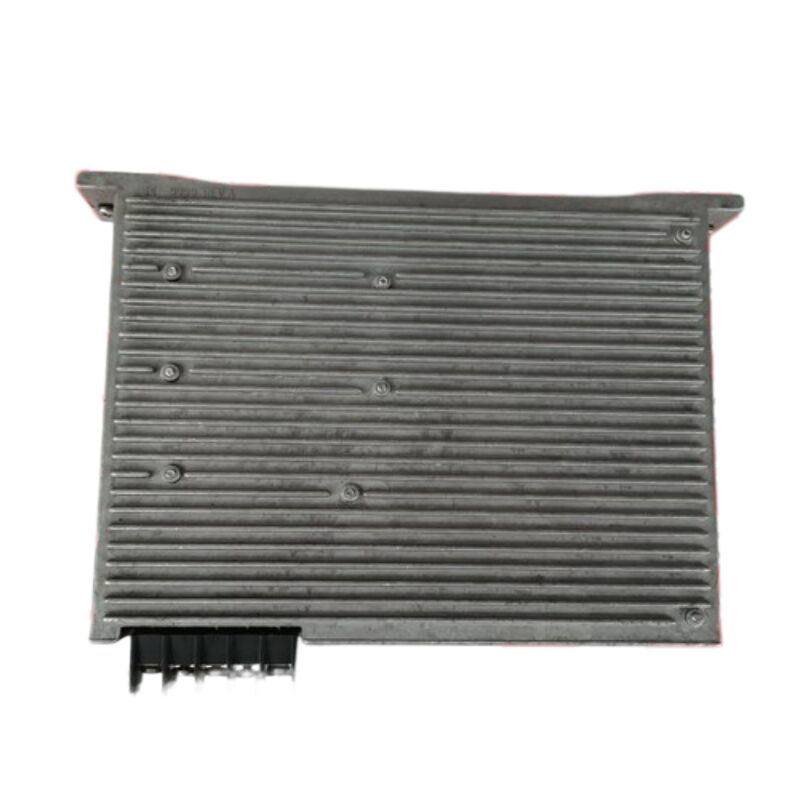

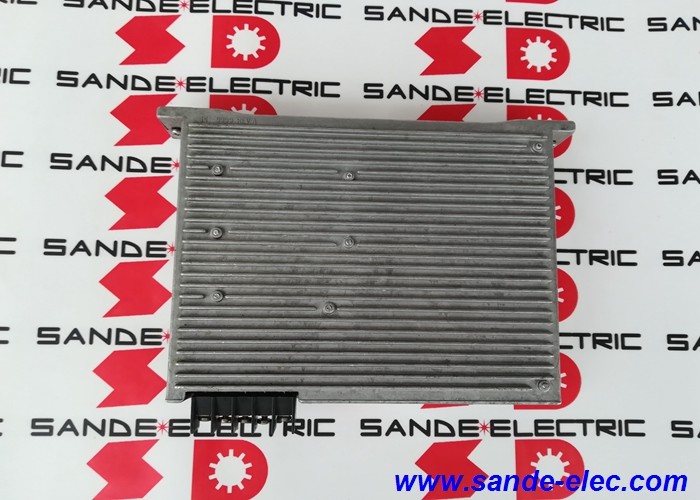

कुछ सर्वो एम्पलीफायरों के विपरीत जिनमें उनके स्वयं के आंतरिक कूलिंग पंखे शामिल होते हैं, 93-32-3551J अपने हीट सिंक बॉडी के माध्यम से निष्क्रिय थर्मल प्रबंधन का उपयोग करता है। NGC इलेक्ट्रिकल कैबिनेट एनक्लोजर स्तर पर एयरफ्लो को संभालता है। HAAS का सेवा दस्तावेज़ीकरण एम्पलीफायर सिस्टम के हिस्से के रूप में एक कैबिनेट कूलिंग पंखे की पहचान करता है; वह पंखा 120 V AC पर चलना चाहिए और एम्पलीफायर ओवरहीटिंग की स्थिति की जांच करते समय कार्यात्मक होने की पुष्टि की जानी चाहिए।

एम्पलीफायर में ओवर-टेम्परेचर सेंसर 195°F (90°C) पर ट्रिगर होता है। व्यवहार में, उस थ्रेशोल्ड को सामान्य ड्यूटी चक्रों के तहत शायद ही कभी छुआ जाता है जब कैबिनेट एयरफ्लो अबाधित होता है। फील्ड में ओवरहीटिंग फॉल्ट लगभग हमेशा अवरुद्ध वेंट पथ, एक विफल कैबिनेट पंखे, या गर्मी अपव्यय के लिए अपर्याप्त ठहराव समय के साथ निरंतर उच्च-ड्यूटी-चक्र मशीनिंग से जुड़े होते हैं।

HAAS NGC मशीन संगतता

93-32-3551J HAAS NGC मशीनों के एक विस्तृत क्रॉस-सेक्शन में उपयोग किया जाता है जहाँ 45A एक्सिस एम्पलीफायर निर्दिष्ट होता है। विशिष्ट एक्सिस अनुप्रयोगों में शामिल हैं:

वर्टिकल मशीनिंग सेंटर (VMC):

VF-श्रृंखला मिलों पर X, Y, Z और रोटरी एक्सिस जहाँ मोटर साइजिंग 45A एम्पलीफायर एनवेलप के भीतर आती है।टर्निंग सेंटर:

ST-श्रृंखला लेथ पर Z-एक्सिस और X-एक्सिस ड्राइव, साथ ही मिल-टर्न कॉन्फ़िगरेशन पर लाइव टूलिंग और C-एक्सिस ओरिएंटिंग ड्राइव।हॉरिजॉन्टल मशीनिंग सेंटर:

EC-श्रृंखला हॉरिजॉन्टल पर फीड एक्सिस जिन्हें मध्यम-पावर एक्सिस ड्राइव की आवश्यकता होती है।रोटरी और ट्रूनियन टेबल:

HRT और TRT रोटरी उत्पाद NGC नियंत्रणों के साथ जोड़े गए जहाँ रोटरी एक्सिस मोटर इस एम्पलीफायर की वर्तमान रेटिंग से मेल खाती है।हमेशा एक विशिष्ट मशीन सीरियल नंबर पर विशिष्ट एक्सिस के लिए निर्दिष्ट एम्पलीफायर वर्तमान रेटिंग को सत्यापित करें — HAAS का अपना पार्ट्स लुकअप इसी कारण से सीरियल-नंबर-इंडेक्स्ड है। एक ही मशीन पर 30A या 60A एक्सिस इस यूनिट द्वारा सेवा नहीं दी जाती है; केवल 45A-नामित एक्सिस ही होती हैं।

HAAS स्मार्ट एम्पलीफायर परिवार — वर्तमान रेटिंग तुलना

HAAS पार्ट नंबर

HAAS ने अपने NGC सेवा दस्तावेज़ीकरण में पुष्टि की है कि नए डिजिटल एम्पलीफायर (93-5088 श्रृंखला) BL स्मार्ट एम्पलीफायरों के साथ पूरी तरह से बैकवर्ड संगत हैं। इसका मतलब है कि यदि स्मार्ट एम्पलीफायर अनुपलब्ध है, तो मशीन कॉन्फ़िगरेशन में कोई अन्य परिवर्तन किए बिना, 93-32-3551J को NGC मशीन में 93-5089 (45A डिजिटल एम्प) द्वारा प्रतिस्थापित किया जा सकता है।प्रतिस्थापन के लिए सुरक्षा आवश्यकताएं

320 V DC बस जो इस एम्पलीफायर को पावर देती है, मशीन संचालन के दौरान और तुरंत बाद घातक बिजली के झटके का खतरा पैदा करती है। HAAS का अपना सेवा मैनुअल आवश्यक प्रक्रिया पर सीधा है: [पावर ऑफ] दबाने और मुख्य सर्किट ब्रेकर को लॉक आउट करने के बाद, इलेक्ट्रिकल कैबिनेट खोलने से पहले

कम से कम पांच मिनट प्रतीक्षा करें। वेक्टर ड्राइव पर हाई वोल्टेज इंडिकेटर लाइट को किसी भी संपर्क से पहले पूरी तरह से बुझा हुआ पुष्टि की जानी चाहिए, एम्पलीफायर टर्मिनलों या बस कनेक्शनों से। यह प्रतीक्षा अवधि वैकल्पिक नहीं है — वेक्टर ड्राइव में बस कैपेसिटर पावर हटाने के बाद घातक संग्रहीत चार्ज बनाए रखते हैं और कई मिनटों तक धीरे-धीरे डिस्चार्ज होते हैं।जब एम्पलीफायर को प्रतिस्थापित कर रहे हों, तो किसी भी घटक को डिस्कनेक्ट करने से पहले हमेशा HAAS की एम्पलीफायर निरीक्षण रिपोर्ट चेकलिस्ट डाउनलोड करें और पूरा करें। यह संरचित जांच एम्पलीफायर फॉल्ट को मोटर शॉर्ट या केबल फॉल्ट से अलग करती है — जो, यदि प्रतिस्थापन स्थापित करने से पहले अनसुलझा रहता है, तो नए यूनिट को तुरंत नुकसान पहुंचाएगा।

अक्सर पूछे जाने वाले प्रश्न

Q1: पार्ट नंबर 93-32-3551J पर "93-" उपसर्ग का क्या मतलब है, और क्या यह मूल 32-3551J से अलग है?

HAAS पार्ट नंबरों पर "93-" उपसर्ग उन भागों की पहचान करता है जिनमें पुनर्मूल्यांकित घटकों की मात्रा शामिल हो सकती है — यह HAAS के आधिकारिक पार्ट्स पोर्टल पर सीधे कहा गया है। 93-32-3551J मूल 32-3551J के लिए HAAS का वर्तमान प्रतिस्थापन पार्ट है, जिसे बंद कर दिया गया है। दोनों कार्यात्मक रूप से विनिमेय हैं: 93-32-3551J किसी भी मशीन स्थिति में सीधे स्थापित होता है जिसमें पहले 32-3551J था, बिना किसी कॉन्फ़िगरेशन परिवर्तन की आवश्यकता के। प्रतिस्थापन की सोर्सिंग करते समय, 93-32-3551J सही वर्तमान संदर्भ है, भले ही मशीन मूल रूप से किसी भी वेरिएंट के साथ बनाई गई हो।

Q2: एम्पलीफायर पर लाल फॉल्ट LED प्रज्वलित है। क्या इसका मतलब है कि एम्पलीफायर को बदलने की आवश्यकता है?

जरूरी नहीं — और HAAS का सेवा दस्तावेज़ीकरण एम्पलीफायर को दोष देने से पहले एक संरचित फॉल्ट जांच की सिफारिश करता है। एक लाल फॉल्ट LED एम्पलीफायर के बाहर कई स्थितियों से ट्रिगर हो सकता है: एक शॉर्टेड मोटर वाइंडिंग, एक क्षतिग्रस्त मोटर पावर केबल, एक ओवरलोड घटना का कारण बनने वाली एक्सिस पर एक यांत्रिक रुकावट, या वेक्टर ड्राइव समस्या से कम बस वोल्टेज। सही नैदानिक अनुक्रम मशीन के अलार्म इतिहास की जांच करना है, ओवर-करंट घटना से पहले ओवरलोड अलार्म (जो एम्पलीफायर विफलता के बजाय क्रैश का सुझाव देता है), फिर मोटर या केबल शॉर्ट को खत्म करने के लिए मोटर केबल टर्मिनलों और ग्राउंड के बीच प्रतिरोध जांच करना। बाहरी कारणों को खत्म करने के बाद ही एम्पलीफायर पर संदेह किया जाना चाहिए। एक अनसुलझे मोटर शॉर्ट वाली मशीन पर एम्पलीफायर को बदलने से प्रतिस्थापन यूनिट को तुरंत नुकसान होगा।

Q3: क्या 93-32-3551J का उपयोग किसी भी HAAS एक्सिस पर किया जा सकता है, या इसे मूल एक्सिस विनिर्देश से मेल खाना चाहिए?

यह मेल खाना चाहिए। HAAS उस एक्सिस पर फिट किए गए सर्वो मोटर के आधार पर विशिष्ट एक्सिस के लिए विशिष्ट एम्पलीफायर वर्तमान रेटिंग असाइन करता है। 30A या 60A एम्पलीफायर के आसपास डिज़ाइन की गई एक्सिस पर 45A एम्पलीफायर स्थापित करने से या तो कम प्रदर्शन होगा (यदि कम आकार का है) या कार्यात्मक लाभ के बिना अनावश्यक लागत होगी (यदि अधिक आकार का है)। महत्वपूर्ण रूप से, NGC नियंत्रण प्रत्येक एक्सिस एम्पलीफायर के साथ डिजिटल रूप से संचार करता है और स्टार्टअप पर अपेक्षित एक्सिस और एम्पलीफायर प्रकार सहित मापदंडों का उपयोग करके इसे कॉन्फ़िगर करता है। ऑर्डर करने से पहले हमेशा विशिष्ट मशीन सीरियल नंबर पर विशिष्ट एक्सिस के लिए एम्पलीफायर रेटिंग की पुष्टि करें — या तो मशीन के इलेक्ट्रिकल स्कीमैटिक या HAAS सीरियल-नंबर-इंडेक्स्ड पार्ट्स लुकअप के माध्यम से।

Q4: यह यूनिट उपयोग की गई के रूप में सूचीबद्ध है। 93-32-3551J के उपयोग किए गए को स्थापित करने से पहले क्या जांचा जाना चाहिए?

पहले दृश्य निरीक्षण: जलने के निशान, सूजे हुए या फटे हुए कैपेसिटर, हीट सिंक के पावर ट्रांजिस्टर क्षेत्र के आसपास गर्मी क्षति, और दूषित शीतलक घुसपैठ के किसी भी संकेत की तलाश करें। जांचें कि मोटर आउटपुट टर्मिनल ब्लॉक (U/V/W) और DC बस कनेक्शन पॉइंट पर आर्क या ओवरहीटिंग के कोई संकेत नहीं दिखते हैं। स्थापना से पहले, मोटर डिस्कनेक्ट होने पर एम्पलीफायर से ग्राउंड तक RED टर्मिनल से प्रतिरोध जांच करें — एक शॉर्टेड आउटपुट स्टेज वाले एम्पलीफायर में लगभग शून्य प्रतिरोध दिखाई देगा, जो आंतरिक पावर ट्रांजिस्टर विफलता का संकेत देता है। यदि यूनिट दृश्य और प्रतिरोध जांच पास करती है, तो इसे स्थापित करें, पावर अप करें, और पुष्टि करें कि हरी पावर ऑन LED प्रज्वलित होती है और एक्सिस मोशन का आदेश देने से पहले तैयार स्थिति में कोई फॉल्ट LED दिखाई नहीं देती है।

Q5: क्या 93-32-3551J VMC और लेथ NGC मशीनों दोनों के साथ संगत है?

हाँ, मशीन प्रकार की परवाह किए बिना एम्पलीफायर हार्डवेयर समान है। 93-32-3551J एक सामान्य-उद्देश्य एक्सिस एम्पलीफायर मॉड्यूल है जिसका उपयोग किसी भी NGC-प्लेटफ़ॉर्म HAAS मशीन में किया जाता है जहाँ 45A एम्पलीफायर निर्दिष्ट होता है — VF-श्रृंखला वर्टिकल मशीनिंग सेंटर, ST-श्रृंखला टर्निंग सेंटर, EC-श्रृंखला हॉरिजॉन्टल, और रोटरी टेबल एक्सिस सभी समान एम्पलीफायर परिवार का उपयोग करते हैं। NGC नियंत्रण डिजिटल संचार लिंक के माध्यम से विशिष्ट एक्सिस के लिए एम्पलीफायर के व्यवहार को कॉन्फ़िगर करता है, इसलिए भौतिक मॉड्यूल में कोई मशीन-प्रकार प्रतिबंध नहीं है। जो मायने रखता है वह यह है कि वर्तमान रेटिंग (45A) एक्सिस विनिर्देश से मेल खाती है, जो सीरियल नंबर या मशीन इलेक्ट्रिकल ड्राइंग द्वारा पुष्टि की जाती है।
