| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | HAAS |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 32-3551जे |

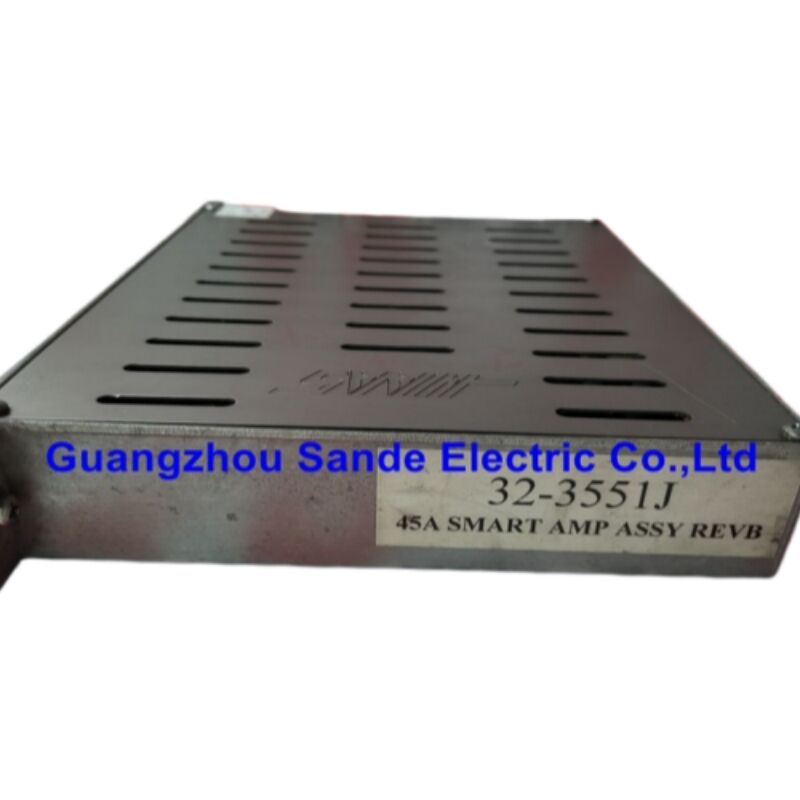

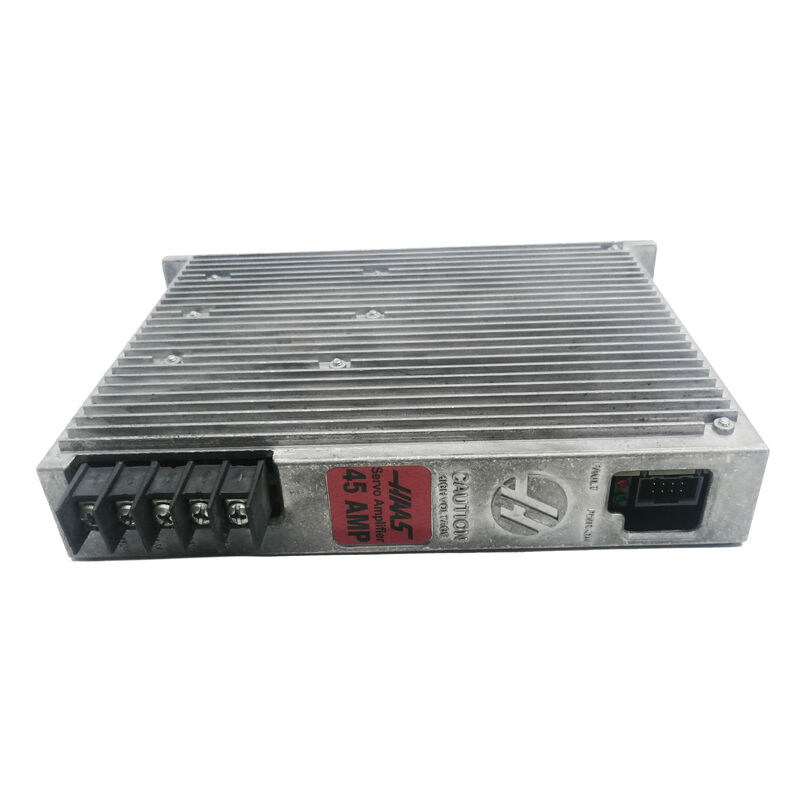

एक HAAS सीएनसी मशीन पर प्रत्येक अक्ष पैनल दरवाजे के पीछे एक बात सही ढंग से काम करने पर निर्भर करता हैः servo एम्पलीफायर।32-3551Jयह भी क्रॉस-संदर्भित किया गया है93-32-3551Jअद्यतन HAAS भाग क्रमांकन में ️ है 45-एम्पियर BL स्मार्ट एम्पलीफायर जो HAAS ऊर्ध्वाधर मशीनिंग केंद्रों, क्षैतिज मशीनिंग केंद्रों की एक विस्तृत श्रृंखला में मध्यम-कर्तव्य अक्षों को सौंपा गया है,और घूर्णन केंद्र चलाने के लिएअगली पीढ़ी का नियंत्रण (एनजीसी).
जब यह एम्पलीफायर विफल हो जाता है, तो वह अक्ष रुक जाता है। कोई जॉगिंग नहीं, कोई प्रोग्राम निष्पादन नहीं, कोई उत्पादन नहीं।मशीन पर एक परीक्षण प्रतिस्थापन प्राप्त करने के रूप में तेजी से संभव के रूप में एकमात्र प्राथमिकता है और यह है कि ठीक है जहां बाद बाजार मरम्मत और अनुकूलित प्रतिस्थापन इकाइयों प्रासंगिक हो जाते हैं.
| पैरामीटर | विवरण |
|---|---|
| भाग संख्या | 32-3551J / 93-32-3551J |
| निर्माता | HAAS स्वचालन |
| प्रकार | बीएल स्मार्ट सर्वो एम्पलीफायर |
| निरंतर आउटपुट करंट | 45 ए |
| डीसी बस इनपुट | 320-340 वी डीसी (HAAS वेक्टर ड्राइव या MMPS से) |
| मोटर आउटपुट | तीन-चरण यू/वी/डब्ल्यू से सर्वो मोटर |
| नियंत्रण इंटरफ़ेस | एनजीसी नियंत्रण के साथ डिजिटल संचार |
| स्थिति संकेतक | लाल एलईडी (फॉल्ट) / हरा एलईडी (पावर ऑन) |
| अति-तापमान ट्रिगर | 195°F (90°C) |
| अधिकतम परिवेश संचालन तापमान | 50°C |
| शीतलन | निष्क्रिय / कैबिनेट प्रशंसक समर्थित |
| प्रतिस्थापन | 32-3551J (मूल), 93-32-3551J द्वारा प्रतिस्थापित |
HAAS मशीनें एक केंद्रीकृत शक्ति वास्तुकला का उपयोग करती हैं। वेक्टर ड्राइव या छोटी मशीनों पर, मिनिमिल पावर सप्लाई (MMPS) 320 ̊340 वी डीसी बसजो नियंत्रण कैबिनेट के माध्यम से चलता है. प्रत्येक सर्वो एम्पलीफायर उस बस से खींचता है और अपने आवंटित मोटर के लिए सटीक रूप से नियंत्रित तीन-चरण एसी आउटपुट में डीसी बिजली परिवर्तित करता है.
32-3551J एम्पलीफायर रैक में बैठता है, एक तरफ 320 वी डीसी प्राप्त करता है, और दूसरे पर सर्वो मोटर को परिवर्तनीय आवृत्ति, परिवर्तनीय आयाम के आउटपुट करता है।एनजीसी नियंत्रक के साथ संचार डिजिटल रूप से चलता है, जो इन "स्मार्ट" एम्पलीफायरों को पुराने एनालॉग डिजाइनों से अलग बनाता है एम्पलीफायर केवल एक वोल्टेज कमांड का पालन नहीं करता है, यह सक्रिय रूप से अपनी स्थिति, तापमान, गलती कोड की रिपोर्ट करता है,और नियंत्रण के लिए वर्तमान खींच वापसयह डिजिटल फीडबैक लूप है जो विस्तृत अलार्म निदान को सक्षम करता है जिसके लिए HAAS NGC मशीनें जानी जाती हैं।
जब एम्पलीफायर में खराबी होती है, तो चेहरे पर लाल एलईडी चमकती है और सीएनसी आमतौर पर नियंत्रण स्क्रीन पर एक विशिष्ट सर्वो एम्पलीफायर अलार्म प्रदर्शित करता है, जो सीधे प्रभावित धुरी की ओर इशारा करता है।यह निदान के लिए उपयोगी है, लेकिन मूल मरम्मत या प्रतिस्थापन प्रक्रिया के लिए अभी भी मशीन को पूरी तरह से बंद करने और किसी भी कार्य की शुरुआत से पहले 320 वी डीसी बस को निर्वात करने की आवश्यकता है।
93-32-3551J को सूचीबद्ध किया गया हैनिर्माता द्वारा बंद कर दिया गया, जिसका अर्थ है कि सभी क्षेत्रों और स्टॉक स्तरों के लिए HAAS फैक्ट्री आउटलेट (HFO) के माध्यम से प्रत्यक्ष नई खरीद की गारंटी नहीं है। यह एक वास्तविक समस्या है जब एक उत्पादन मशीन पर एक एम्पलीफायर विफल हो जाता है।
बाद की मरम्मत और गुणवत्ता नियंत्रित प्रतिस्थापन इकाइयां इस अंतर को भरती हैं और कई मामलों में, वे स्मार्ट वित्तीय विकल्प हैं, भले ही ओईएम स्टॉक उपलब्ध हो। यहाँ व्यावहारिक तस्वीर हैः
लागत।एक नया OEM 45A HAAS सर्वो एम्प, जब उपलब्ध होता है, तो आमतौर पर बाद के बाजार चैनलों के माध्यम से $1,500$$1,750 की सीमा में व्यापार होता है।एक खराब इकाई की पेशेवर मरम्मत काफी कम लागत और ठीक से किया जाता है जब एक ही विद्युत प्रदर्शन देता है.
स्पीड.विशेष सीएनसी घटक मरम्मत घर जो समर्पित एचएएएस परीक्षण उपकरण बनाए रखते हैं, अक्सर ओईएम लीड समय की प्रतीक्षा करने की तुलना में एक मरम्मत इकाई को तेजी से चालू कर सकते हैं, विशेष रूप से उत्तरी अमेरिका के बाहर।
अनुकूलन।परिमार्जित मशीन विन्यास, गैर-मानक अक्ष व्यवस्था या फिर से नियंत्रित की गई मशीनों को चलाने वाली दुकानों के लिए,बाद के बाजार के आपूर्तिकर्ताओं को संयंत्र की विशिष्ट विद्युत और फर्मवेयर आवश्यकताओं के अनुरूप प्रतिस्थापन एम्पलीफायरों की आपूर्ति और कॉन्फ़िगर कर सकते हैं.
निवारक घटक प्रतिस्थापन।गुणवत्ता की मरम्मत प्रक्रियाएं तत्काल दोष को ठीक करने से परे जाती हैं।और अन्य घटकों के साथ ज्ञात उम्र बढ़ने की विशेषताओं को अक्सर एक पेशेवर मरम्मत के दौरान सक्रिय रूप से प्रतिस्थापित कर रहे हैं, जिससे पुनर्निर्मित इकाई का प्रभावी सेवा जीवन सरल दोष-निवारण से परे हो जाता है।
प्रत्येक अक्ष अलार्म का मतलब यह नहीं है कि एम्पलीफायर खराब है 32-3551J खींचने से पहले, एक व्यवस्थित जांच समय और धन बचाता है।
लाल दोष एलईडी, अक्ष पर कोई आंदोलन नहीं।यह क्लासिक एम्पलीफायर विफलता प्रस्तुति है, लेकिन धुरी पर यांत्रिक अवरुद्ध, एक सर्वो मोटर वाइंडिंग शॉर्टकट, या केबल दोष समान लक्षण पैदा कर सकते हैं।एम्पलीफायर आउटपुट से मोटर के तारों को डिस्कनेक्ट करें और मोटर को जमीन के लिए घुमावदार प्रतिरोध की जांच करें ∼ कम रीडिंग या मोटर के लिए मृत शॉर्ट पॉइंट्स, एम्पलीफायर नहीं।
धुरी उग्र या दोलन करती है।अधिकांश मामलों में, यह एम्पलीफायर हार्डवेयर विफलता के बजाय नियंत्रण पैरामीटर समस्या या एन्कोडर फीडबैक समस्या है। एम्पलीफायर को दोषी ठहराने से पहले फीडबैक केबल और कनेक्टर की जांच करें।
एम्पलीफायर ठंडा रहता है, कोई हरा एलईडी नहीं।यदि ग्रीन पावर ऑन संकेतक 320 वी डीसी के साथ प्रकाश नहीं करता है, तो एम्पलीफायर की आंतरिक बिजली की आपूर्ति विफल हो गई है। यह एक हार्डवेयर दोष है जिसे मरम्मत या प्रतिस्थापन की आवश्यकता है।
अति ताप दोष।एम्पलीफायर का ऑनबोर्ड तापमान सेंसर 195°F (90°C) पर ट्रिगर होता है। यूनिट को बदलने से पहले, यह सुनिश्चित करें कि कैबिनेट कूलिंग प्रशंसक चालू है और इसकी सही 120 VAC आपूर्ति प्राप्त कर रहा है।एक विफल शीतलन प्रशंसक अन्यथा स्वस्थ एम्पलीफायरों पर थर्मल दोष का कारण होगा.
एक विशिष्ट एम्पलीफायर कनेक्ट होने पर डीसी बस टूट जाती है।एम्पलीफायर में एक शॉर्ट आउटपुट स्टेज बस वोल्टेज को उस क्षण खींच लेगा जब यह कनेक्ट हो जाएगा। बस वोल्टेज की निगरानी करते समय एक समय में एक एम्पलीफायर को डिस्कनेक्ट करना दोषपूर्ण इकाई को अलग करता है।
32-3551J / 93-32-3551J का उपयोग HAAS NGC से लैस मशीनों की एक विस्तृत श्रृंखला में किया जाता है, जिनमें सबसे आम हैंः
45 ए रेटिंग इस एम्पलीफायर को मध्यम अक्ष वर्ग में रखती है, आमतौर पर मध्यम आकार के वीएमसी पर एक्स, वाई या जेड अक्ष, या छोटे lathes पर प्राथमिक घूर्णन अक्ष। भारी अक्ष 60 ए या 90 ए वेरिएंट का उपयोग करते हैं;हल्के सहायक धुरी 30A इकाई का उपयोग करते हैं.
सर्वो एम्पलीफायर सर्किट पर काम करने में घातक डीसी वोल्टेज शामिल हैं। HAAS नियंत्रण कैबिनेट में किसी भी घटक को छूने से पहले, मुख्य ब्रेकर पर मशीन को पूरी तरह से बंद करें और एककम से कम पाँच मिनटउच्च वोल्टेज डीसी बस के लिए डिस्चार्ज करने के लिए। वेक्टर ड्राइव या एमएमपीएस पर एचवी संकेतक प्रकाश पूरी तरह से आगे बढ़ने से पहले बुझ गया है की पुष्टि करें। कभी भी इस चरण में जल्दी मत करो।
Q1: 32-3551J और 93-32-3551J में क्या अंतर है?
ये दो भाग संख्याएं एक ही एम्पलीफायर को संदर्भित करती हैं।93-उपसर्ग घटक के वर्तमान कैटलॉग संस्करण पर लागू HAAS के अद्यतन भाग संख्याकरण सम्मेलन है।93-32-3551J मूल 32-3551J के लिए प्रत्यक्ष प्रतिस्थापन है और सभी HAAS NGC मशीनों में इसके साथ पूरी तरह से विनिमेय है. एक प्रतिस्थापन के लिए खोज करते समय, दोनों संख्याएं एक ही उत्पाद लौटाएंगी। कुछ आफ्टरमार्केट आपूर्तिकर्ताओं दोनों संख्याओं को किसी भी प्रारूप का उपयोग करके खोजों को कैप्चर करने के लिए सूचीबद्ध करते हैं।
प्रश्न 2: क्या एक आफ्टरमार्केट या मरम्मत 32-3551J एनजीसी नियंत्रण के साथ सही ढंग से संवाद करेगा?
हाँ, बशर्ते कि इकाई का उचित परीक्षण किया गया हो और फर्मवेयर मशीन के नियंत्रण संस्करण के साथ संगत हो।स्मार्ट एम्पलीफायर और एनजीसी नियंत्रण के बीच डिजिटल संचार प्रोटोकॉल हार्डवेयर स्तर पर है और किसी भी लाइसेंसिंग या प्राधिकरण कोड पर निर्भर नहीं हैएक कार्यात्मक संचार सर्किट के साथ एक ठीक से मरम्मत एम्पलीफायर NGC नियंत्रण द्वारा पहचाना जाएगा और एक OEM इकाई के समान व्यवहार करेगा।जहां फर्मवेयर संशोधन एक चिंता का विषय है, आमतौर पर बहुत हाल के सॉफ्टवेयर अपडेट वाले मशीनों पर, एक सम्मानित आपूर्तिकर्ता आवश्यक संस्करण से मेल खाने में सक्षम होगा.
प्रश्न 3: मेरी मशीन में "अक्ष ड्राइव दोष" अलार्म दिखाता है मैं कैसे पुष्टि करूं कि एम्पलीफायर वास्तव में समस्या है?
एम्पलीफायर के चेहरे पर भौतिक संकेतकों से शुरू करें: एक ठोस लाल दोष एलईडी के साथ हरा पावर ऑन प्रकाश अनुपस्थित या मंद दृढ़ता से एम्पलीफायर हार्डवेयर विफलता का सुझाव देता है।मोटर केबल को एम्पलीफायर से डिस्कनेक्ट करें और मशीन को चालू करें यदि दोष साफ हो जाता हैयदि मोटर डिस्कनेक्ट होने पर भी दोष बना रहता है और डीसी बस वोल्टेज सामान्य (320-340 वी डीसी) की पुष्टि होती है, तो एम्पलीफायर ही सबसे अधिक संभावित अपराधी है।यह एम्पलीफायर के कनेक्टर सीट और पीसीबी के लिए किसी भी दृश्यमान क्षति की जाँच करने के लायक है, क्योंकि ढीले कनेक्टर स्पष्ट एम्पलीफायर दोषों की एक सार्थक संख्या का कारण बनते हैं।
Q4: क्या 32-3551J का उपयोग उन अक्षों पर किया जा सकता है जिनके मूल रूप से एक अलग एम्पलीफायर रेटिंग थी?
कोई भी एम्पलीफायर रेटिंग मशीन में अक्ष विन्यास से मेल नहीं खा सकती है। 45 ए इकाई उन अक्षों के लिए डिज़ाइन की गई है जहां सर्वो मोटर और अक्ष भार की मांग उस वर्तमान लिफाफे के भीतर आती है।उच्च मांग वाली धुरी पर एक कम रेटेड एम्पलीफायर स्थापित करने से बार-बार ओवरकंट्रेंट की विफलता और जल्दी एम्पलीफायर की विफलता होगीउच्च रेटेड एम्पलीफायर की स्थापना आम तौर पर विद्युत रूप से हानिरहित होती है, लेकिन यदि एनजीसी नियंत्रण को उस अक्ष पर एक विशिष्ट एम्पलीफायर प्रकार की उम्मीद करने के लिए कॉन्फ़िगर किया गया है तो पैरामीटर से संबंधित दोष उत्पन्न हो सकते हैं।हमेशा प्रतिस्थापन रेटिंग मूल के साथ मेल खाता है.
Q5: व्यवहार में "अनुकूलित" आफ्टरमार्केट रिप्लेसमेंट का क्या अर्थ है?
अधिकांश मानक HAAS NGC मशीनों के लिए, एक प्रत्यक्ष प्रतिस्थापन इकाई के लिए कोई अनुकूलन की आवश्यकता नहीं होती है। यह स्थापित करने के लिए तैयार जहाज है। अनुकूलन विशिष्ट स्थितियों में प्रासंगिक हो जाता हैःमशीनें जो अलग-अलग सर्वो मोटर्स के साथ पीछे से सुसज्जित हैं जिन्हें एक अलग वर्तमान प्रोफ़ाइल की आवश्यकता होती हैबहु-अक्ष अनुवर्ती परियोजनाएं जहां मूल नियंत्रण को प्रतिस्थापित किया गया है; गैर-मानक वोल्टेज वातावरण में काम करने वाली मशीनें;या ऐसे प्रतिष्ठानों के लिए जहां ग्राहक को साइट पर कमीशनिंग समय को कम करने के लिए शिपिंग से पहले एम्पलीफायर में लोड किए गए पूर्व-समायोजित मापदंडों की आवश्यकता होती है. यदि आपका आवेदन मानक है, तो एक परीक्षण स्टॉक प्रतिस्थापन आपकी जरूरत है. यदि आप एक संशोधित मशीन चला रहे हैं, तो ऑर्डर करने से पहले आपूर्तिकर्ता के साथ अपने विशिष्ट विन्यास पर चर्चा करें.
