सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Mitsubishi |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | MR-J3ENCBL2M-A2-H |

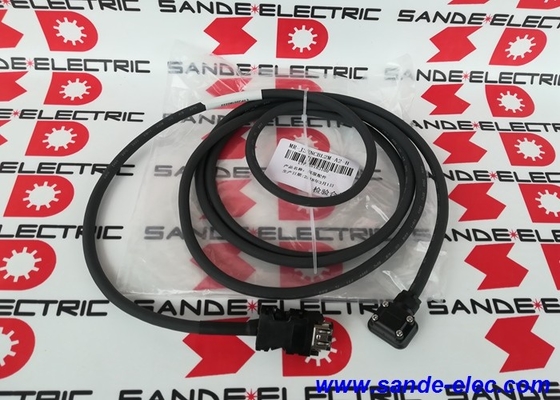

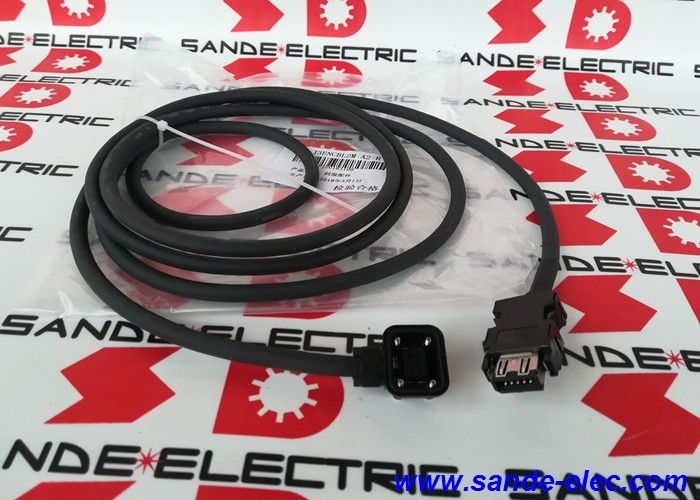

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, और जहां केबल के रूटिंग में गतिशील झुकने शामिल है।
एच पदनाम (उच्च झुकने प्रतिरोध) इस केबल को निरंतर झुकने के अनुप्रयोगों के लिए उपयुक्त के रूप में पहचानता हैऔर लचीली माउंटिंग व्यवस्था जहां केबल मशीन के संचालन के दौरान बार-बार झुकना चाहिए. 2 मीटर पर MR-J3ENCBL2M-A2-H विशेष रूप से कॉम्पैक्ट मशीन अक्षों, इंट्रा-कैबिनेट सर्वो मोटर माउंटिंग,और बंद स्थानों के लिए जहां कम केबल लंबाई और उच्च लचीलापन क्षमता दोनों की आवश्यकता होती है.
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 2 मीटर |
| कनेक्टर (मोटर अंत) | A2 प्रकार, भार के विपरीत पक्ष |
| फ्लेक्स प्रकार | उच्च झुकने की शक्ति |
| प्रणाली | MR-J3 सर्वो एम्पलीफायर |
| संबंध | मोटर एन्कोडर → एम्पलीफायर CN2 |
| आवेदन | एमआर-जे3 एन्कोडर प्रतिक्रिया |
"A2" कनेक्टर के साथ "लोड के विपरीत साइड लीड-आउट" एक विशिष्ट स्थापना निहितार्थ हैः
"भार के विपरीत पक्ष" का क्या अर्थ हैःसर्वो मोटर का शाफ्ट (लोड साइड) ड्राइव किए गए तंत्र का सामना करता है। मोटर का "लोड साइड" पीछे का अंत है, जहां एन्कोडर असेंबली आमतौर पर घुड़सवार होती है।केबल मोटर शाफ्ट से दूर की दिशा में कनेक्टर से बाहर निकलता है, मशीन अक्ष की ओर इंगित शाफ्ट के साथ घुड़सवार मोटर्स के लिए प्राकृतिक केबल रूटिंग दिशा में।
व्यावहारिक स्थापना का महत्व:उन मोटर्स के लिए जहां एन्कोडर कनेक्टर पीछे (एंटी-लोड अंत) पर है, लोड के विपरीत पक्ष का लीड-आउट केबल को मोटर बॉडी के पार दोहराने से बचाता है, जिसके परिणामस्वरूप एक क्लीनर,मोटर एन्कोडर से सर्वो एम्पलीफायर तक अधिक प्रत्यक्ष केबल रूटिंग पथ.
तालाबंदी तंत्र:A2 कनेक्टर एक सकारात्मक लॉकिंग रिंग का उपयोग करता है ️ एक बार मोटर के एन्कोडर सॉकेट के साथ पूरी तरह से संलग्न होने के बाद, कनेक्टर कंपन या आकस्मिक संपर्क से डिस्कनेक्शन के खिलाफ लॉक करता है।
एमआर-जे3 सीएनसी मशीन टूल्स की धुरीःकॉम्पैक्ट सीएनसी मशीनें या धुरी जहां मोटर से एम्पलीफायर की दूरी 2 मीटर के भीतर होती है ‡ धुरी से सटे इलेक्ट्रॉनिक्स वाले टर्निंग सेंटर, कॉम्पैक्ट मशीनिंग सेंटर,और छोटे सर्वो केबल रन के साथ पीसने की मशीनें.
MR-J3 सर्वो पोजिशनिंग सिस्टम:कॉम्पैक्ट पैनल कॉन्फ़िगरेशन में MR-J3 सर्वो ड्राइव के साथ औद्योगिक स्वचालन 2 मीटर केबल कम रन मोटर-टू-ड्राइव कनेक्शन के लिए सही लंबाई प्रदान करता है।
MR-J3 रोबोट आर्म ड्राइव:रोबोट संयुक्त ड्राइव जहां एन्कोडर केबल रोबोट आर्म संरचना के माध्यम से मार्गों ️ संयुक्त मोटर और संयुक्त ड्राइव इलेक्ट्रॉनिक्स के बीच संक्षिप्त केबल खंडों।
Q1: MR-J3ENCBL2M-A2-H (2m) और MR-J3ENCBL5M-A2-H (5m) के बीच एन्कोडर फीडबैक अंतर क्या है?
दोनों सभी तकनीकी विनिर्देशों में समान हैं - कनेक्टर प्रकार (A2, भार के विपरीत पक्ष), लचीलापन रेटिंग (एच, उच्च झुकने की सहनशीलता), सिस्टम संगतता (MR-J3) और संकेत सामग्री।लंबाई ही एकमात्र अंतर है. सर्वो एम्पलीफायर CN2 से मोटर एन्कोडर सॉकेट तक की वास्तविक रूटिंग दूरी के आधार पर चयन करें.
Q2: क्या MR-J3ENCBL2M-A2-H पर A2 कनेक्टर को स्थापित करने या हटाने के लिए किसी उपकरण की आवश्यकता होती है?
A2 लॉकिंग रिंग हाथ से संचालित होती है ️ कनेक्टर पिन को संलग्न करें, फिर लॉकिंग रिंग को फिंगर-टाइट घुमाएं जब तक कि यह लॉक स्थिति में क्लिक न हो। हटाने से रोटेशन उलट जाता है।एन्कोडर कनेक्टर संलग्न करने के लिए कोई उपकरण की आवश्यकता नहीं है. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.
Q3: MR-J3ENCBL2M-A2-H के लिए अधिकतम केबल झुकाव त्रिज्या विनिर्देश क्या है?
मित्सुबिशी ने एमआर-जे3एनसीबीएल एच-प्रकार के केबलों के लिए न्यूनतम गतिशील झुकने की त्रिज्या को सर्वो एम्पलीफायर निर्देश पुस्तिका के केबल स्थापना दिशानिर्देशों में निर्दिष्ट किया है।कम से कम मोड़ त्रिज्या से नीचे केबल का संचालन कंडक्टर थकान और जैकेट दरार को तेज करता है. केबल रूटिंग डिजाइन करने से पहले केबल प्रकार A2-H के लिए सटीक न्यूनतम गतिशील झुकने की त्रिज्या के लिए MR-J3 निर्देश पुस्तिका से पुष्टि करें।
Q4: क्या MR-J3ENCBL2M-A2-H का ढाला हुआ निर्माण है?
हाँ ️ MR-J3ENCBL एन्कोडर केबलों में सर्वो एम्पलीफायर के स्विचिंग ट्रांजिअंट से विद्युत चुम्बकीय हस्तक्षेप को रोकने के लिए एक आश्रित निर्माण का उपयोग किया जाता है जो एन्कोडर फीडबैक संकेतों को खराब करता है।ढाल सर्वो एम्पलीफायर CN2 कनेक्टर पर समाप्त होता हैएम्पलीफायर के अंत में सही ढाल ग्राउंडिंग केबल के ईएमसी प्रदर्शन के लिए आवश्यक है।
