सर्वो मोटर केबल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | MR-J3ENCBL5M-A1-H |

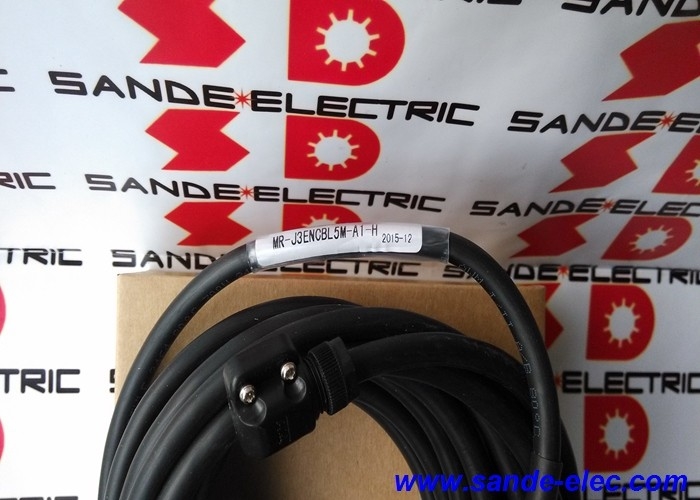

MR-J3ENCBL5M-A1-H मित्सुबिशी इलेक्ट्रिक की 5-मीटर हाई-फ्लेक्स एनकोडर फीडबैक केबल है जो A1-टाइप कनेक्टर सर्वो मोटर्स का उपयोग करके MR-J3 सर्वो सिस्टम के लिए है। यह केबल सर्वो मोटर के एनकोडर असेंबली और MR-J3 सर्वो एम्पलीफायर के CN2 एनकोडर इनपुट के बीच एनकोडर सिग्नल पथ बनाता है - स्थिति फीडबैक डेटा ले जाता है जो बंद-लूप वेग और स्थिति नियंत्रण को सक्षम बनाता है।
A1 कनेक्टर पदनाम A1 एनकोडर कनेक्टर के साथ विशिष्ट SIMOTICS/HG/HK-श्रृंखला मोटर मॉडल के लिए मोटर-साइड इंटरफ़ेस की पहचान करता है - A2 कनेक्टर वैरिएंट (MR-J3ENCBL5M-A2-H) से अलग जो एक अलग मोटर कनेक्टर प्रारूप में कार्य करता है। दोनों वेरिएंट समान हाई-फ्लेक्स एच-टाइप निर्माण और 5 मीटर लंबाई साझा करते हैं; कनेक्टर प्रकार ही एकमात्र विभेदक है।
| पैरामीटर | कीमत |
|---|---|
| लंबाई | 5मी |
| कनेक्टर (मोटर अंत) | A1-प्रकार, लॉक करने योग्य गोलाकार धातु |
| फ्लेक्स प्रकार | एच - हाई-फ्लेक्स, लंबे समय तक झुकने वाला जीवन |
| परिरक्षण | दोहरी पन्नी + चोटी |
| तापमान की रेंज | -20°C से +80°C |
| जैकेट | तेल प्रतिरोधी पीवीसी/टीपीयू |
| प्रणाली | एमआर जे 3 |
| अनुपालन | RoHS |
MR-J3ENCBL5M-A1-H निम्न-विनिर्देश एनकोडर केबलों में पाए जाने वाले सिंगल-लेयर शील्ड के बजाय दोहरी-परत परिरक्षण - व्यक्तिगत फ़ॉइल और समग्र ब्रैड का संयोजन - का उपयोग करता है:
पन्नी परत:प्रत्येक कंडक्टर जोड़ी या केबल बंडल के चारों ओर कसकर लपेटी गई एक धातुयुक्त फिल्म - 100% तक पहुंचने वाले कवरेज क्षेत्र के साथ उच्च आवृत्ति हस्तक्षेप दमन प्रदान करती है। फ़ॉइल परिरक्षण निकटवर्ती आईजीबीटी स्विचिंग और पीडब्लूएम तरंगों से उच्च आवृत्ति विकिरणित हस्तक्षेप के खिलाफ विशेष रूप से प्रभावी है।
चोटी की परत:फ़ॉइल के ऊपर एक बाहरी बुने हुए तार की चोटी - कनेक्टर पर ढाल समाप्ति के लिए यांत्रिक शक्ति, घर्षण के खिलाफ शारीरिक सुरक्षा और अतिरिक्त कम-आवृत्ति ईएमसी कवरेज प्रदान करती है। ब्रैड कम-प्रतिरोध वाला ग्राउंड कनेक्शन भी प्रदान करता है जो ढाल को प्रभावी बनाता है।
दोहरी परत क्यों मायने रखती है:MR-J3 सर्वो एम्पलीफायर आईजीबीटी आउटपुट को PWM आवृत्तियों पर आमतौर पर 2-10kHz पर संचालित करते हैं, जिसमें हार्मोनिक्स मेगाहर्ट्ज रेंज में विस्तारित होता है। मोटर पावर केबल इस आवृत्ति रेंज में विकिरणित हस्तक्षेप उत्पन्न करता है - पर्याप्त परिरक्षण के बिना मोटर पावर केबल के पास रूट किए गए एनकोडर सिग्नल केबल स्थिति गणना त्रुटियों, संचार दोष और सर्वो अलार्म कोड का कारण बनने के लिए पर्याप्त हस्तक्षेप प्राप्त कर सकते हैं। दोहरी फ़ॉइल+ब्रेड संरचना सभी प्रासंगिक आवृत्तियों पर इस हस्तक्षेप को अस्वीकार करती है।
MR-J3 सीएनसी मशीन टूल सर्वो एक्सिस:A1 कनेक्टर प्रारूप का उपयोग करके फ़ीड एक्सिस सर्वो मोटर्स - मशीनिंग केंद्र, टर्निंग सेंटर और एमआर-जे 3 एम्पलीफायरों और ए 1-कनेक्टर मोटर मॉडल के साथ पीसने वाली मशीनें।
MR-J3 औद्योगिक स्वचालन स्थिति:A1-प्रकार MR-J3 एनकोडर केबल का उपयोग करके स्वचालित असेंबली, सामग्री हैंडलिंग और सटीक पोजिशनिंग उपकरण में सर्वो अक्ष।
हाई-फ्लेक्स केबल ट्रैक स्थापना:केबल ट्रैक-रूटेड एक्सिस ड्राइव जहां एच-टाइप हाई-फ्लेक्स निर्माण निरंतर झुकने वाले चक्रों का सामना करता है - बड़े-यात्रा सीएनसी अक्ष और केबल वाहक प्रणालियों के साथ स्वचालन उपकरण।
प्रतिस्थापन और रखरखाव:केबल क्षति या घिसाव के बाद स्थापित MR-J3 मशीनों के लिए प्रतिस्थापन एनकोडर केबल - A1-H 5m वैरिएंट A1-प्रकार मोटर इंस्टॉलेशन के लिए अधिकांश मानक केबल ट्रैक रन दूरी को कवर करता है।
Q1: MR-J3ENCBL5M-A1-H और MR-J3ENCBL5M-A2-H के बीच क्या अंतर है?
दोनों समान निर्माण (एच-प्रकार, दोहरी-शील्ड, तेल प्रतिरोधी जैकेट, -20 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस) के साथ 5 मीटर हाई-फ्लेक्स एमआर-जे 3 एनकोडर केबल हैं। A1 और A2 पदनाम विभिन्न मोटर-साइड कनेक्टर प्रारूपों की पहचान करते हैं - एक सर्वो मोटर एनकोडर सॉकेट प्रकार के लिए A1, दूसरे के लिए A2। विशिष्ट मोटर मॉडल का एनकोडर कनेक्टर प्रारूप निर्धारित करता है कि किस केबल संस्करण की आवश्यकता है। मेलसर्वो MR-J3 सर्वो एम्पलीफायर कनेक्शन गाइड से पुष्टि करें।
Q2: दोहरी फ़ॉइल + ब्रैड शील्ड को A1 कनेक्टर पर कैसे समाप्त किया जाता है?
केबल शील्ड A1 कनेक्टर के मेटल बॉडी पर समाप्त होती है - कनेक्टर का आंतरिक निर्माण केबल शील्ड और मेटल कनेक्टर हाउसिंग के बीच 360° कनेक्शन प्रदान करता है। जब A1 कनेक्टर मोटर के एनकोडर सॉकेट से जुड़ा होता है, तो धातु-से-धातु संपर्क मोटर फ्रेम के लिए शील्ड ग्राउंडिंग पथ को पूरा करता है। एम्पलीफायर के CN2 सिरे पर, शील्ड CN2 कनेक्टर हाउसिंग के माध्यम से एम्पलीफायर के चेसिस ग्राउंड पर समाप्त होती है।
Q3: क्या MR-J3ENCBL5M-A1-H का तेल प्रतिरोधी जैकेट सीधे काटने वाले तरल पदार्थ के विसर्जन का सामना कर सकता है?
तेल-प्रतिरोधी का मतलब है कि जैकेट काटने वाले तेल, धुंध और छींटों के आकस्मिक संपर्क से होने वाले क्षरण को रोकता है - इन जोखिमों से सामग्री फूलती, टूटती या भंगुर नहीं होती है। कूलेंट नाबदान या निरंतर बाढ़ की स्थिति में सीधे विसर्जन डिजाइन इरादे से अधिक हो सकता है। निरंतर शीतलक बाढ़ के सीधे संपर्क में आने वाले केबल अनुभागों के लिए, अतिरिक्त नाली सुरक्षा या विसर्जन सेवा के लिए विशेष रूप से रेट की गई केबल उपयुक्त हो सकती है।
Q4: कौन सी मेलसर्वो मोटर श्रृंखला MR-J3ENCBL केबलों पर A1 एनकोडर कनेक्टर का उपयोग करती है?
A1 कनेक्टर प्रारूप HG श्रृंखला और संबंधित परिवारों में विशिष्ट मोटर मॉडल पर लागू होता है - मित्सुबिशी मेलसर्वो MR-J3 सर्वो एम्पलीफायर अनुदेश मैनुअल की केबल चयन तालिका से पुष्टि करें, जो प्रत्येक मोटर मॉडल नंबर को सही ENCBL केबल प्रकार (A1 या A2) पर मैप करता है। मोटर नेमप्लेट या मित्सुबिशी के मोटर पार्ट नंबर दस्तावेज़ एनकोडर कनेक्टर प्रारूप की भी पहचान करते हैं।
