| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | MR-J3ENCBL5M-A2-H |

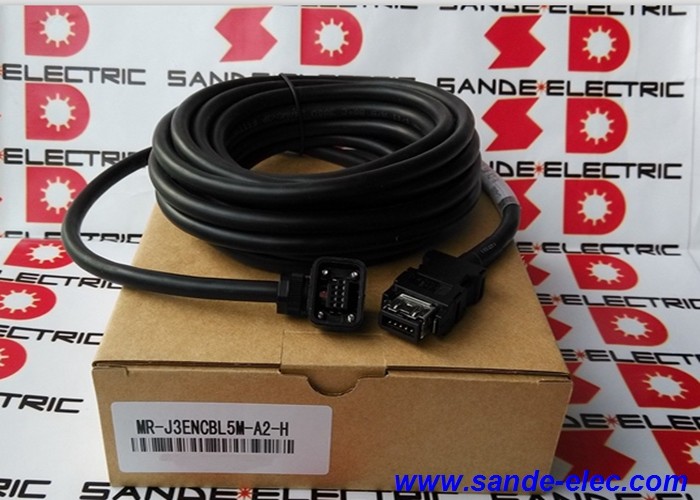

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlइस केबल के बिना, एम्पलीफायर को मोटर से कोई स्थिति या गति डेटा नहीं मिलता है, जिससे बंद-लूप सर्वो संचालन असंभव हो जाता है।
"-A2-H" पदनाम दो महत्वपूर्ण गुणों की पहचान करता हैः मोटर के अंत में A2 कनेक्टर प्रकार,और उच्च लचीलापन (एच) केबल निर्माण के लिए जहां केबल आंदोलन के दौरान झुकना चाहिए.
| पैरामीटर | मूल्य |
|---|---|
| लम्बाई | 5 मीटर |
| कनेक्टर (मोटर अंत) | A2 प्रकार (लॉकिंग) |
| फ्लेक्स प्रकार | उच्च लचीलापन |
| ढाला हुआ | हाँ |
| प्रणाली | MR-J3 श्रृंखला |
| अनुपालन | RoHS |
| आवेदन | एमआर-जे3 एन्कोडर प्रतिक्रिया |
A2 कनेक्टर नाम से विशिष्ट मोटर साइड इंटरफेस की पहचान की जाती हैः
तंग, सुरक्षित फिटःA2 कनेक्टर एक सकारात्मक लॉक तंत्र का उपयोग करता है ️ जब पूरी तरह से संलग्न होता है, तो कनेक्टर कंपन, अक्ष यात्रा, या आकस्मिक संपर्क से आकस्मिक डिस्कनेक्शन के खिलाफ लॉक करता है।यह "ए 2 प्रकार कनेक्टर कस सुनिश्चित करता हैउत्पाद विनिर्देश में पुष्टि की गई "सुरक्षित फिट" गुण।
MR-J3 मोटर संगतता:A2 कनेक्टर विशिष्ट MR-J3 संगत सर्वो मोटर मॉडल पर एन्कोडर सॉकेट के साथ मेल खाता है। मोटर के एन्कोडर कनेक्टर का प्रारूप निर्धारित करता है कि किस प्रकार के केबल (A, A2, B, आदि) की आवश्यकता है।हमेशा केबल निर्दिष्ट करने से पहले मोटर एन्कोडर कनेक्टर प्रकार की पुष्टि.
प्लग-एंड-प्ले स्थापनाःMR-J3ENCBL5M-A2-H दोनो छोरों पर पूर्व-समाप्त होता है, मोटर पर A2 कनेक्टर, MR-J3 CN2 एन्कोडर इनपुट के लिए एम्पलीफायर-साइड कनेक्टर। कोई फील्ड कनेक्टर असेंबली की आवश्यकता नहीं है।
MR-J3 सीएनसी मशीन उपकरण की धुरी ड्राइवःएमआर-जे3 एम्पलीफायरों का उपयोग करने वाली मित्सुबिशी सीएनसी (MELDAS/M70/M700 श्रृंखला) मशीन टूल्स पर फीड एक्सिस सर्वो मोटर्स प्रत्येक सर्वो अक्ष के लिए मानक एन्कोडर फीडबैक केबल।
MR-J3 औद्योगिक रोबोट धुरीःमित्सुबिशी आरवी-एम श्रृंखला और संबंधित औद्योगिक रोबोट जो संयुक्त अक्ष स्थिति नियंत्रण के लिए एमआर-जे 3 सर्वो सिस्टम का उपयोग करते हैं।
MR-J3 सर्वो पोजिशनिंग सिस्टम:स्वचालित असेंबली, निरीक्षण और सामग्री हैंडलिंग उपकरण में सामान्य प्रयोजन के सर्वो पोजिशनिंग किसी भी MR-J3 स्थापना में A2 एन्कोडर कनेक्टर मोटर के साथ।
गतिशील सर्वो अक्ष अनुप्रयोग:केबल ट्रैक-रूट किए गए एन्कोडर केबलों के साथ सर्वो अक्ष ️ उच्च लचीलापन निर्माण निरंतर केबल ट्रैक झुकने को संभालता है जो मानक केबलों को समय से पहले विफल होने का कारण होगा।
Q1: MR-J3ENCBL-A2-H (मानक) और MR-J3ENCBL-A2-L (लंबी दूरी या कम हानि) के बीच अंतर क्या है?
मित्सुबिशी की एमआर-जे3 एन्कोडर केबल रेंज के भीतर, विभिन्न प्रत्यय कोड विशिष्ट केबल वेरिएंट की पहचान करते हैं।और अंतिम अक्षर में संख्या बनाम अक्षर) मित्सुबिशी के MR-J3 सर्वो एम्पलीफायर कनेक्शन गाइड से प्रत्येक प्रत्यय केबल निर्माण प्रकार को कोड करता हैहमेशा केबल को विशिष्ट एम्पलीफायर और मोटर संयोजन से मेल खाता है जो मित्सुबिशी के दस्तावेजों से पुष्टि की गई है।
Q2: क्या एन्कोडर केबल का प्रकार (A, A2, B) मोटर या एम्पलीफायर पर निर्भर करता है?
मोटर के अंत में कनेक्टर का प्रकार सर्वो मोटर मॉडल पर निर्भर करता है, विभिन्न मोटर्स अपने आकार वर्ग और एन्कोडर प्रकार के आधार पर विभिन्न एन्कोडर कनेक्टर प्रारूपों (ए, ए 2, बी, आदि) का उपयोग करते हैं।एम्पलीफायर-एंड कनेक्टर (CN2) सभी MR-J3ENCBL वेरिएंट में मानक है. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.
Q3: क्या MR-J3ENCBL5M-A2-H का उपयोग MR-J4 एम्पलीफायर के साथ किया जा सकता है?
MR-J3 एन्कोडर केबल MR-J3 एम्पलीफायर के CN2 एन्कोडर इंटरफेस के लिए विशिष्ट हैं।MR-J4 एम्पलीफायर एक अलग एन्कोडर इंटरफ़ेस (DRIVE-CLiQ या MR-J4 विशिष्ट कनेक्टर्स) का उपयोग करता है MR-J3 एन्कोडर केबल MR-J4 एम्पलीफायर के साथ सीधे संगत नहीं हैंएमआर-जे4 संयंत्रों के लिए, मित्सुबिशी एमआर-जे4 एन्कोडर केबल के अनुरूप वेरिएंट निर्दिष्ट करता है।
Q4: MR-J3ENCBL-A2-H के लिए किस लंबाई के वेरिएंट उपलब्ध हैं?
मित्सुबिशी की MR-J3ENCBL-A2-H श्रृंखला 2 मीटर, 3 मीटर, 5 मीटर, 10 मीटर, 20 मीटर और लंबे विकल्पों सहित कई मानक लंबाई में उपलब्ध है। भाग संख्या में "5M" 5 मीटर संस्करण की पहचान करता है।सर्वो एम्पलीफायर CN2 कनेक्टर से मोटर एन्कोडर सॉकेट तक के वास्तविक केबल रूटिंग दूरी के लिए उपयुक्त लंबाई का चयन करें, प्रत्येक छोर पर उचित सेवा लूप अनुदान के साथ।
